Паровой колесный трактор Mini
СолдатДата: Четверг, 28.06.2018, 21:06 | Сообщение # 1
Группа: Опытные
Сообщений: 649
Репутация: 521
Награды: 0
Статус: Offline
Всем привет !!! Мечта к которой шел давно

Мечта это колесный паровой трактор MINI эти трактора были построены в штатах и Германии в период 1883 по 1907гг.Разработчиком являются американцы,кто именно информацию я не нашел,трактора использовались для обработки пахот в прериях.Очень часто трактора использовались как паровая установка на лесопилках и открытых кузнях для раздувания мехов.В 1897 году немцы купили патент на производство такой техники.Паровые трактора этой серии и не только широко использовались в первую мировую на вспомогательных работах при разгрузке эшелонов с техникой и транспортировки различных грузов.Ну вот в принципе и все что я знаю,инфы очень мало.

Ну теперь к модели.
Модель будет строится на основе чертежей выполненых французом Жаном ДеВолем,по чертежам в его исполнении я уже построил локомобиль Патрика Стирлинга.

Благодаря помощи Владимира Реутского ( bossnet1 ) были разработаны файлы для резки деталей колес,но блин моя криворукость и косяк резчика загубили половину вырезанных деталей,поэтому опять в руки карандаш и половину вычертил заново,из резки в дело пошли детали обода с отверстиями под протектор , спицы и некоторые детали ступиц,но все равно работы по доводке МОРЕ но сей гравицап очень давно мне нравится.Шестерни тоже резка с последующей обработкой и подгонкой зубьев.
Модель как всегда планируется действующей,основной материал картон+ватман

Мечта это колесный паровой трактор MINI эти трактора были построены в штатах и Германии в период 1883 по 1907гг.Разработчиком являются американцы,кто именно информацию я не нашел,трактора использовались для обработки пахот в прериях.Очень часто трактора использовались как паровая установка на лесопилках и открытых кузнях для раздувания мехов.В 1897 году немцы купили патент на производство такой техники.Паровые трактора этой серии и не только широко использовались в первую мировую на вспомогательных работах при разгрузке эшелонов с техникой и транспортировки различных грузов.Ну вот в принципе и все что я знаю,инфы очень мало.

Ну теперь к модели.
Модель будет строится на основе чертежей выполненых французом Жаном ДеВолем,по чертежам в его исполнении я уже построил локомобиль Патрика Стирлинга.

Благодаря помощи Владимира Реутского ( bossnet1 ) были разработаны файлы для резки деталей колес,но блин моя криворукость и косяк резчика загубили половину вырезанных деталей,поэтому опять в руки карандаш и половину вычертил заново,из резки в дело пошли детали обода с отверстиями под протектор , спицы и некоторые детали ступиц,но все равно работы по доводке МОРЕ но сей гравицап очень давно мне нравится.Шестерни тоже резка с последующей обработкой и подгонкой зубьев.
Модель как всегда планируется действующей,основной материал картон+ватман

Ну вот титульный лист чертежей -



Сообщение отредактировал Солдат - Четверг, 28.06.2018, 21:07

СолдатДата: Четверг, 28.06.2018, 21:11 | Сообщение # 2
Группа: Опытные
Сообщений: 649
Репутация: 521
Награды: 0
Статус: Offline
Уже давно готова подставка под сию гравицапу,она будя не маленькая,но думаю симпатишная
Подставка выполнена из ясеня,полая внутри с фанерными вставками,табличка гравированная и посажена на латунные болты.Заморачиваться с основанием не стал и накидал травы , трава это крашенные опилки остатки еще с добрых советских времен.


СолдатДата: Четверг, 28.06.2018, 21:13 | Сообщение # 3
Группа: Опытные
Сообщений: 649
Репутация: 521
Награды: 0
Статус: Offline
Приобретена кучка на 2кг всякого металлического крепежа,болты,винты,гайки,заклепки и прочее


СолдатДата: Четверг, 28.06.2018, 21:17 | Сообщение # 4
Группа: Опытные
Сообщений: 649
Репутация: 521
Награды: 0
Статус: Offline

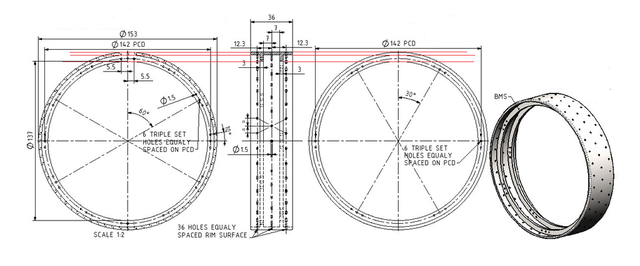

Да простит меня Володя,но часть резки я запортил ,но спасибо "балеринке" начертил и собрал обода колес

Ведущие




Передние


СолдатДата: Четверг, 28.06.2018, 21:21 | Сообщение # 5
Группа: Опытные
Сообщений: 649
Репутация: 521
Награды: 0
Статус: Offline
Ступицы колес,часть деталей резка


СолдатДата: Четверг, 28.06.2018, 21:24 | Сообщение # 6
Группа: Опытные
Сообщений: 649
Репутация: 521
Награды: 0
Статус: Offline
Шестерни,маховик,штурвалы,все резка,НО ,в шестернях надо подогнать все зубья чтобы механика работала,маховик и штурвал привести к плавным округлым формам с помощью шпаклевки и шлифовки



Ну и спицы,спицы на картоне 1мм потом будут с каждой стороны наклеены на ватман отшлифованы


СолдатДата: Четверг, 28.06.2018, 21:27 | Сообщение # 7
Группа: Опытные
Сообщений: 649
Репутация: 521
Награды: 0
Статус: Offline
Постройку начну с передней чсти трактора,дымовая коробка,труба ,подбрюшина ну и передняя колесная пара.
Корпус дымовой коробки


СолдатДата: Четверг, 28.06.2018, 21:40 | Сообщение # 8
Группа: Опытные
Сообщений: 649
Репутация: 521
Награды: 0
Статус: Offline
Крышка дымовой коробки,интересная форма , сломал башку как сделать,на чертеже она не сглаженная к краю,но на фото она сходит на нет до края,вот чертеж



вот фото



Ну и что у меня получилось


СолдатДата: Четверг, 28.06.2018, 21:47 | Сообщение # 9
Группа: Опытные
Сообщений: 649
Репутация: 521
Награды: 0
Статус: Offline
Дымовая труба и фланцевый переход к дымовой корбке





СолдатДата: Четверг, 28.06.2018, 21:49 | Сообщение # 10
Группа: Опытные
Сообщений: 649
Репутация: 521
Награды: 0
Статус: Offline
Ну и начал кожух котла,толсто,длинно , но скрутилось вроде


СолдатДата: Четверг, 28.06.2018, 21:52 | Сообщение # 11
Группа: Опытные
Сообщений: 649
Репутация: 521
Награды: 0
Статус: Offline
Ну и до кучи делаю подбрюшину на дымовой коробке к которой крепится поворотный узел качалки полуосей и колесных пар


СолдатДата: Четверг, 28.06.2018, 21:54 | Сообщение # 12
Группа: Опытные
Сообщений: 649
Репутация: 521
Награды: 0
Статус: Offline
Сворганил вилку,крепежный болт ,качалки передней колесной пары, направляющую муфту и стопорное кольцо крепления вилки и прицепная серьга,но креплениие серь сделано по фото она крепится к подбрюшине не внутрь на два болта а одним через центр


СолдатДата: Четверг, 28.06.2018, 21:55 | Сообщение # 13
Группа: Опытные
Сообщений: 649
Репутация: 521
Награды: 0
Статус: Offline
Сделал качалку с полуосями передних колес,еще шлифовка и грунтовка


СолдатДата: Четверг, 28.06.2018, 21:58 | Сообщение # 14
Группа: Опытные
Сообщений: 649
Репутация: 521
Награды: 0
Статус: Offline
ну и примерил


СолдатДата: Четверг, 28.06.2018, 21:59 | Сообщение # 15
Группа: Опытные
Сообщений: 649
Репутация: 521
Награды: 0
Статус: Offline
Взгромоздил ету страсть,поглядеть чего получается
