Паровоз Метью Мюррея «Salamanca» 1816 г.
СолдатДата: Пятница, 29.06.2018, 02:33 | Сообщение # 1
Группа: Опытные
Сообщений: 853
Репутация: 1100
Награды: 0
Статус: Offline
Всем привет !!! По просьбе друзей,хочу показать постройку паровоза Саламанка от издательства Моделик.Журнал в новом обличии с цифровой печатью,по мне так это новшество не очень,вырезал несколько деталюх и при сгибах все сыпится,короче не ахти.
Итак обложка -



Выбор на этот паровоз пал потому что это первый паровой механизм где были применены два паровых цилиндра и располагались они в тандеме на котле.
Краткое описание агрегата-
Саламанка — первый коммерчески успешный паровоз, построенный в 1812 году Мэттью Мюрреем из Лидса для Миддлетонской железной дороги, проходившей от Миддлтона до Лидса. Паровоз стал первым с двумя цилиндрами. Своё название он получил в честь победы герцога Веллингтона в битве при Саламанке, произошедшей в том же году.

Саламанка была также первым локомотивом с реечной передачей, использовавший запатентованную систему Джона Блекинсопа зубчатой железной дороги. Единственная зубчатая рейка была проложена с внешней стороны путей и задействовалась колесом с левой стороны паровоза. Зубчатое колесо приводилось в движение парными цилиндрами, встроенными в верхнюю часть котла. Поршни работали с передаточным рычагом, а не управлялись противоходом, как у большинства ранних паровозов. Эти двигатели проработали до 20 лет.

Всего было построено 4 таких паровоза. Первый, Саламанка, был уничтожен спустя 6 лет из-за взрыва котла. Согласно Джорджу Стефенсону, давашему показания созданному комитету Парламента для расследования происшествия, машинист повредил клапан безопасности котла

Первым делом порылся в сети в надежде найти инфу по протототипу,повезло,нашел несколько фото и пару листиков






Выяснилось что котел у Моделика не правильный,в модели бочка дана круглой но у прототипа она овальная и поэтому исходя из переделки котла последует переделка и подгонка всех механизмов.Далее Моделик не дал кожух для трубы отвода пара из ПРМ.
В работу пойдет резка рамы и некоторые детали которые будет лень чертить.
Материалы при постройке :
шпон липа , рейки липа , картон , чертежный ватман , проволока , покраска текстурное покрытие тик , тамия акан.

СолдатДата: Пятница, 29.06.2018, 02:37 | Сообщение # 2
Группа: Опытные
Сообщений: 853
Репутация: 1100
Награды: 0
Статус: Offline

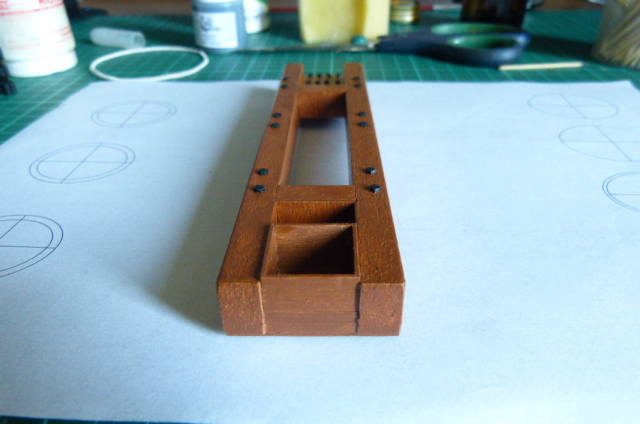

Собрал раму из резки и обшил шпоном 0,4 мм (подогнал по чертежу) вроде все получилось







Покрасил и налепил головок болтов





СолдатДата: Пятница, 29.06.2018, 02:57 | Сообщение # 3
Группа: Опытные
Сообщений: 853
Репутация: 1100
Награды: 0
Статус: Offline
Собрал основание котла,вырезал переднюю и заднюю листы котла нарезал рейки.








Собрал и установил паровые цилиндры,примерил по чертежу








Потом обшивка котла и паровых цилиндров









СолдатДата: Пятница, 29.06.2018, 03:03 | Сообщение # 4
Группа: Опытные
Сообщений: 853
Репутация: 1100
Награды: 0
Статус: Offline
Покраска котла,установка крепежных колец на лобовые панели и монтаж ниш для топки и дымовой трубы












СолдатДата: Пятница, 29.06.2018, 03:07 | Сообщение # 5
Группа: Опытные
Сообщений: 853
Репутация: 1100
Награды: 0
Статус: Offline
Ниша водяного насоса и сам насос



СолдатДата: Пятница, 29.06.2018, 03:09 | Сообщение # 6
Группа: Опытные
Сообщений: 853
Репутация: 1100
Награды: 0
Статус: Offline
Кожух трубы отвода пара из паровых цилиндров


СолдатДата: Пятница, 29.06.2018, 03:14 | Сообщение # 7
Группа: Опытные
Сообщений: 853
Репутация: 1100
Награды: 0
Статус: Offline

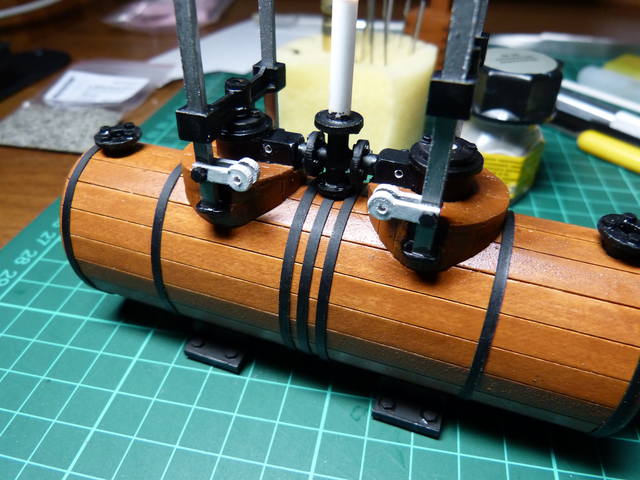

Фланцевое соединение паровых цилиндров



Стяжные обручи обшивки котла



Дымовая труба,поворот трубы к котлу делался так : набрано бутербродом,потом зашкурено,пропитано суперклеем и обработано наждаком и покрашено,труба тоже крутилась из офиски,пропитывалась суперклеем на ручной дрели обработана наждаком приклеена к повороту и все вместе покрашено


СолдатДата: Пятница, 29.06.2018, 03:24 | Сообщение # 8
Группа: Опытные
Сообщений: 853
Репутация: 1100
Награды: 0
Статус: Offline
Примерка кожуха



Топка



Крепление котла и примерка


СолдатДата: Пятница, 29.06.2018, 03:31 | Сообщение # 9
Группа: Опытные
Сообщений: 853
Репутация: 1100
Награды: 0
Статус: Offline
Постройка ПРМ - парораспределительного механизма












СолдатДата: Пятница, 29.06.2018, 03:35 | Сообщение # 10
Группа: Опытные
Сообщений: 853
Репутация: 1100
Награды: 0
Статус: Offline
Колеса и ведущая звездочка,резка переломалась и сделал новое все ,пропитал суперклеем ,зачистил покрасил









СолдатДата: Пятница, 29.06.2018, 03:39 | Сообщение # 11
Группа: Опытные
Сообщений: 853
Репутация: 1100
Награды: 0
Статус: Offline
Постройка и монтаж передачи ходовой,шестерни резка но тоже пропитка и доводка надфилем


СолдатДата: Пятница, 29.06.2018, 03:41 | Сообщение # 12
Группа: Опытные
Сообщений: 853
Репутация: 1100
Награды: 0
Статус: Offline
Колесные пары установка


EddyДата: Пятница, 29.06.2018, 03:44 | Сообщение # 13
Группа: Мастера
Сообщений: 1982
Репутация: 5722
Награды: 8
Статус: Offline
Дядь Юра жжет напалмом biggrin модели так модели -музейные экземпляры сразу

визитная карточка
МОЙ КАНАЛ
https://www.youtube.com/channel/UC6NteNtZZNQZYNXIObJTbjw?view_as=subscriber

СолдатДата: Пятница, 29.06.2018, 03:46 | Сообщение # 14
Группа: Опытные
Сообщений: 853
Репутация: 1100
Награды: 0
Статус: Offline
Тяги шатуны установка




СолдатДата: Пятница, 29.06.2018, 03:48 | Сообщение # 15
Группа: Опытные
Сообщений: 853
Репутация: 1100
Награды: 0
Статус: Offline
Серьги для транспортировки
