Узкоколейный танк-паровоз Tyn 6 3636
СолдатДата: Понедельник, 22.10.2018, 04:32 | Сообщение # 1
Группа: Опытные
Сообщений: 656
Репутация: 566
Награды: 0
Статус: Offline
Привет ребят !!! Не знаю стоит или нет,но вот решил разбавить свои поделки паровозом,очень давно я за них не брался,все остальное тоже будет завершено,но пока вот муза на паровоз.

Очень давно были скачаны сканы,потом приобретен журнал,Когда получил журнал,то понял что с моим зрением сей паровоз в 25-ом я не осилю,деталировка в разработке просто умопомрочительная при детальном просмотре,мне помог друг Илья Котельников,отбелил сканы и перевел их в 20-ый масштаб на формат А3.
Распечатал на плотной бумаге плотностью 280,это не ватман,а так и называется - плотная бумага 280мг.

Самое главное было определиться с гравировкой платформы,в этом мне помог Петр Гудзь и сделал несколько гравированных листов А4.
Болты куплены на Наварине кучу лет назад целый мешок всяко разных и клепушки от Мастер клуба

Ну вот обложка



Фото оригинала


СолдатДата: Понедельник, 22.10.2018, 04:37 | Сообщение # 2
Группа: Опытные
Сообщений: 656
Репутация: 566
Награды: 0
Статус: Offline

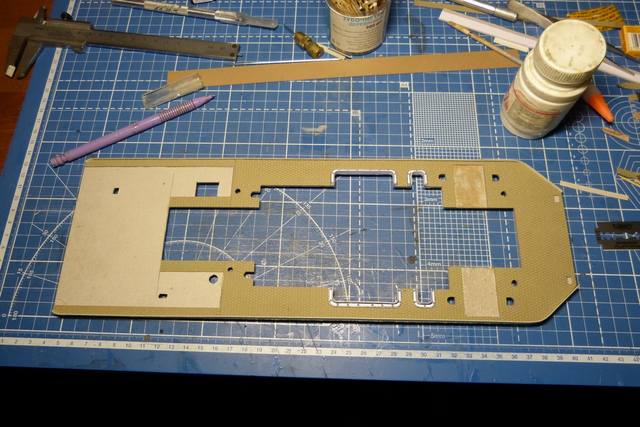

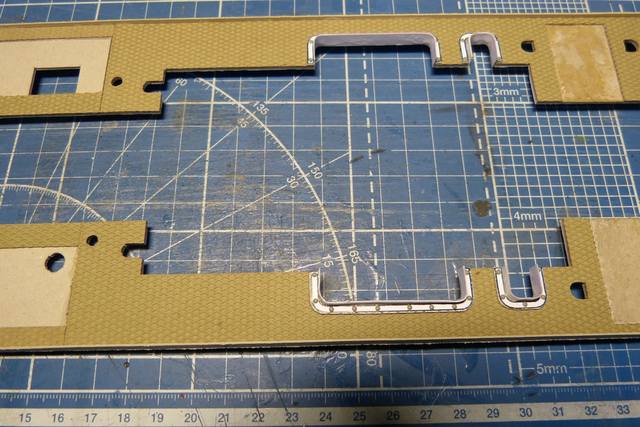

Ну вот сама платформа с использование гравировки,вырезана платформа наклеена на гравированный лист ну и все это вырезано и установлены кантики и буртик выхода кулис







armiboДата: Понедельник, 22.10.2018, 04:38 | Сообщение # 3
Группа: Мастера
Сообщений: 6268
Репутация: 5338
Награды: 5
Статус: Offline
Ну поглядим... cool

СолдатДата: Понедельник, 22.10.2018, 04:42 | Сообщение # 4
Группа: Опытные
Сообщений: 656
Репутация: 566
Награды: 0
Статус: Offline

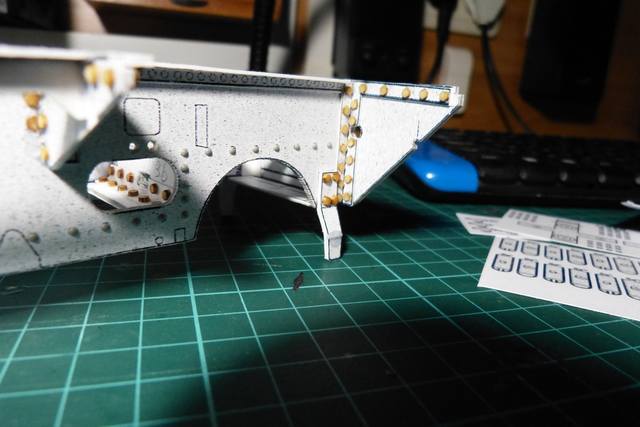

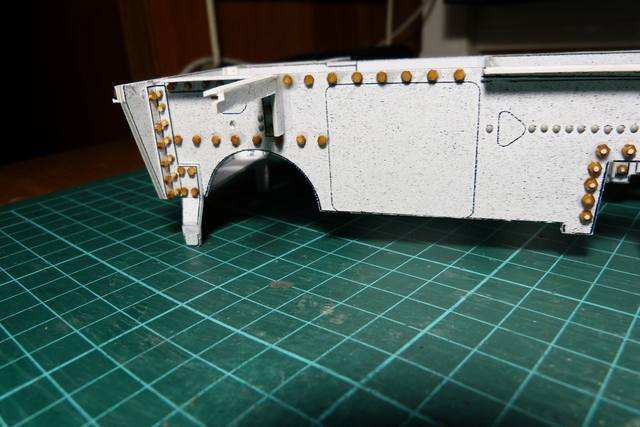

Рам,клепка,заклепки от мастер-клуб сферические 1.6мм установочное отверстие 1мм.
Для начала проколол дырочки иглой 0.8мм чтобы ножки клепушек вставлялись туго,вставил клепушки








СолдатДата: Понедельник, 22.10.2018, 04:45 | Сообщение # 5
Группа: Опытные
Сообщений: 656
Репутация: 566
Награды: 0
Статус: Offline

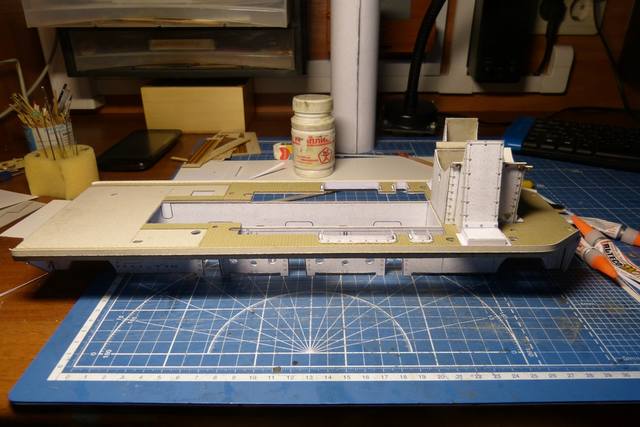

Собрал раму,закончил с клепом примерил настил,теперь кучу гаек и далее по плану






СолдатДата: Понедельник, 22.10.2018, 05:08 | Сообщение # 6
Группа: Опытные
Сообщений: 656
Репутация: 566
Награды: 0
Статус: Offline
Чтобы собрать следующий узел пришлось скрутить кожух котла,плотная бумага которой пользуюсь при постройке сего агрегата (не ватман) 280мг.
наклеена на картон 0.5мм и прокатывалась на обрезке пластиковой тубы чтобы при высыхании придать нужную форму и потом с помощью лепестка просто соединить.





СолдатДата: Понедельник, 22.10.2018, 05:11 | Сообщение # 7
Группа: Опытные
Сообщений: 656
Репутация: 566
Награды: 0
Статус: Offline
собрал подбрюшину котла,кожух встал как надо,кожухи паровых труб и крышки масленых горловин паровой машины.Заклепки Мастер клуб 1.6мм , гайки резка 2мм и сделал имитацию торчащих болтов 0.8мм,пробойник из иглы для капельницы






СолдатДата: Понедельник, 22.10.2018, 05:15 | Сообщение # 8
Группа: Опытные
Сообщений: 656
Репутация: 566
Награды: 0
Статус: Offline
Общий вид





СолдатДата: Понедельник, 22.10.2018, 05:18 | Сообщение # 9
Группа: Опытные
Сообщений: 656
Репутация: 566
Награды: 0
Статус: Offline

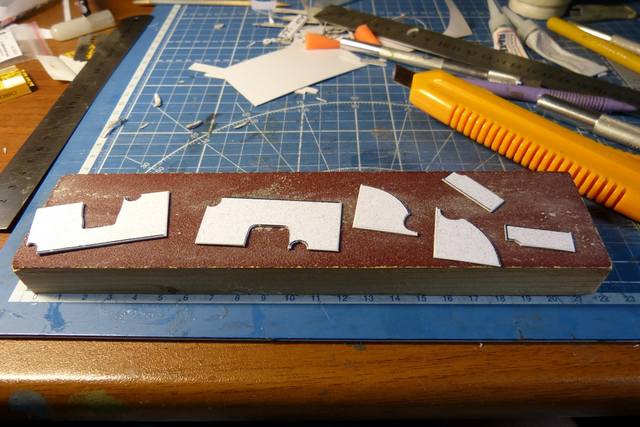

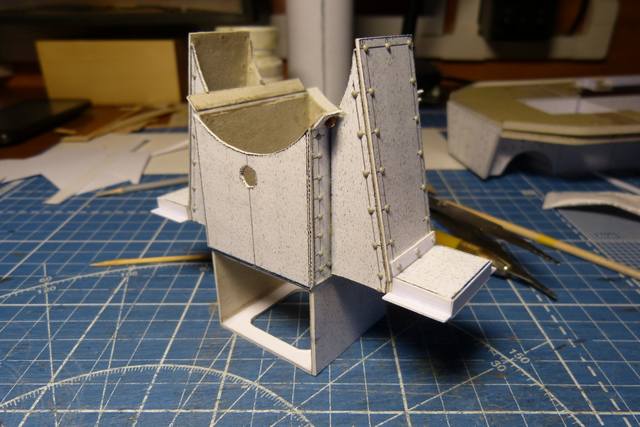

начал сборку кожуха жаровой коробки,детали обшивки даны целиковыми,но зная конструкцию этого узла раскроил верхний и лобовой листы,чтобы швы были после грунтовки и покраски хорошо читаемы немного бруском снял фаску с граней ну и собрал,так как жаровая коробка находится внутри кожуха и окно топки находится на корпусе жаровой коробки и она должна смотреться утопленой сделал имитацию углубления,ну короче вот








СолдатДата: Понедельник, 22.10.2018, 05:22 | Сообщение # 10
Группа: Опытные
Сообщений: 656
Репутация: 566
Награды: 0
Статус: Offline
Промывочные пробки









СолдатДата: Понедельник, 22.10.2018, 05:26 | Сообщение # 11
Группа: Опытные
Сообщений: 656
Репутация: 566
Награды: 0
Статус: Offline
Сворганил подставочку






СолдатДата: Понедельник, 22.10.2018, 06:08 | Сообщение # 12
Группа: Опытные
Сообщений: 656
Репутация: 566
Награды: 0
Статус: Offline

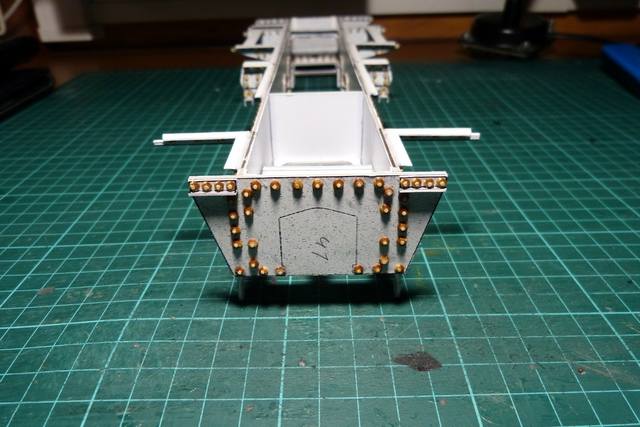

Закончил набивать раму гайками,чтобы гаечки не отвалились,каждую проклеил капелькой суперклея









СолдатДата: Понедельник, 22.10.2018, 06:09 | Сообщение # 13
Группа: Опытные
Сообщений: 656
Репутация: 566
Награды: 0
Статус: Offline
Сваял буксы и рессоры


СолдатДата: Понедельник, 22.10.2018, 06:11 | Сообщение # 14
Группа: Опытные
Сообщений: 656
Репутация: 566
Награды: 0
Статус: Offline
Поставил буксы с рессорами,полозки и качалки



СолдатДата: Понедельник, 22.10.2018, 06:12 | Сообщение # 15
Группа: Опытные
Сообщений: 656
Репутация: 566
Награды: 0
Статус: Offline
Сделал шпильки крепежные,прутик латунный 1мм гайки резка проклеены суперклеем чтобы не развалились при установке на шпильки
