Плоттер-гравер-резак А4-3-2, для тонкого листового материала
ГеннриДата: Пятница, 06.01.2017, 02:28 | Сообщение # 1
Группа: Пользователи
Сообщений: 49
Репутация: 30
Награды: 0
Статус: Offline
Добрый день.
Возможно кто то уже использует лазерный гравер-резак для тонкого листового материала. Поделитесь информацией, как собрать самому или купить готовый.
Лично видел только лазер насадку вместо экструдера для 3д принтера, вырезает не только картон но и фанеру, толщина режущего луча 0,1 мм. (бумага не загорается )можно рисовать монохромное изображение как выжигателем, меняя ток луча с резки на рисование. Но у принтера ограничена ось x и y лист можно использовать маленький.
В сети стали появляться обзоры самоделок для больших форматов, с меньшей толщиной режущего луча, меньше чем 0,1 мм.
Невероятно интересно. Поделитесь опытом и впечатлениями.
Спасибо.
фото для примера:

Видео для примера:


Сообщение отредактировал Геннри - Пятница, 06.01.2017, 02:36

irДата: Пятница, 06.01.2017, 07:35 | Сообщение # 2
Группа: Опытные
Сообщений: 730
Репутация: 12
Награды: 0
Статус: Offline
насколько я знаю ,готовый стоит от штуки баксов и выше. одна головка ватт 60 стоит порядка 80 уе. за такие деньги проще заказать резку и не пудрить себе мозк. smile есть ещё китайские плоттеры баксов за 300-350 ,но картон они не возьмут. максимум -ватман

BoatsmanokДата: Воскресенье, 08.01.2017, 23:13 | Сообщение # 3
Группа: Мастера
Сообщений: 2561
Репутация: 723
Награды: 2
Статус: Offline
Ну, я использую лазерный станок на СО2 трубке в 50 ватт.
Знаю про китайские игрушки с твёрдотельным лазером вроде до 20 ватт.
Мощности газового и твёрдотельного лазера считаются не одинаково. Коэффициента не скажу - мало знаю про твёрдотельники.
Видел примеры резки и гравировки на них.
Бумагу точно возьмут, картон и фанеру режут, но с трудом.
Тут он плёнку прорезал на скорости 5 мм/с (он-то приводит цифру 300 -но это явно в минуту). На полной мощности (если правильно понял - она не регулируется).

Я режу офиску на 13% мощности на 30 мм/с.
Так медленно - чтоб мелкие детали от инерции механизма не ушли от размеров.
Глубокая гравировка по фанере (чуть менее миллиметра глубина) у меня идёт на скорости 300 мм/с при 50% мощности. Можно быстрее, но зачем разбивать механику лишними нагрузками?

Ну и по срокам - встречал рёв о том, что новая игрушка работала 2 дня и умирал лазер, а новый прожил около часа...

Цитата ir ()
насколько я знаю ,готовый стоит от штуки баксов и выше. одна головка ватт 60 стоит порядка 80 уе.


По цене готового - на алишке вроде и дешевле были, но вот мощность лазера, наверно, в другом формате обозначена.
https://ru.aliexpress.com/item....d&tpp=1

https://ru.aliexpress.com/item....87784cf

Уж лучше что-то типа такого:
https://ru.aliexpress.com/item....5&tpp=1


Лавка старого джедая
Паровая яхта "Александрия"
Разрабатывается клипер "Забияка" подзаброшенная "Россия"
Заказы на резку boatsmanok@mail.ru


Сообщение отредактировал Boatsmanok - Воскресенье, 08.01.2017, 23:14

marmotДата: Понедельник, 09.01.2017, 04:52 | Сообщение # 4
Группа: Мастера
Сообщений: 200
Репутация: 772
Награды: 0
Статус: Offline
Цитата Boatsmanok ()
Уж лучше что-то типа такого:

Типа такого на нашей таможне считается промышленным оборудованием со всеми вытекающими.
С миллиметровым картоном справляется вот такой малыш: GearBest Цена гуманная, есть и пятиваттные, но по отзывам у них более толстый луч, соответственно менее аккуратный рез и больше дыма. Единственный отмечаемый минус - невменяемый софт. Долговечность пока вопрос открытый - мало отзывов.


Картонные крылья

ГеннриДата: Четверг, 12.01.2017, 03:00 | Сообщение # 5
Группа: Пользователи
Сообщений: 49
Репутация: 30
Награды: 0
Статус: Offline
Цитата marmot ()
вот такой малыш: GearBest

Спасибо за подсказку!
А5 (Размер 15 см х 20 см.) только, маловат
Этот A4
доставят? Рекомендуете купить?


Сообщение отредактировал Геннри - Четверг, 12.01.2017, 03:52

ГеннриДата: Четверг, 12.01.2017, 03:11 | Сообщение # 6
Группа: Пользователи
Сообщений: 49
Репутация: 30
Награды: 0
Статус: Offline
Цитата Boatsmanok ()

По цене готового - на алишке вроде и дешевле были, но вот мощность лазера, наверно, в другом формате обозначена.
https://ru.aliexpress.com/item....d&tpp=1

Заинтересовал.
Прочитал отзывы. А с таможней не будет проблем?

irДата: Четверг, 12.01.2017, 05:52 | Сообщение # 7
Группа: Опытные
Сообщений: 730
Репутация: 12
Награды: 0
Статус: Offline
Цитата Геннри ()
А с таможней не будет проблем?

biggrin это знает только таможня. в россии на каждом таможенном посту - свои правила.я ездил через 3 разных поста причём 2 из них в одной области и везде предъявляли разные требования.так что лучше зайдите на ваш региональный пост и спросите.

BoatsmanokДата: Четверг, 12.01.2017, 08:09 | Сообщение # 8
Группа: Мастера
Сообщений: 2561
Репутация: 723
Награды: 2
Статус: Offline
Цитата Геннри ()
А с таможней не будет проблем?

Таможня делает стойку даже на фрезерные хоббийные станки (по опыту моделистов, заказывавших из Германии Проксон), так что вполне может прицепится.
Ну а главное в заказе из Китая - даже хорошо доехавший станок возможно потребуется настроить, отъюстировать...
Если нет опыта, понять всё ли в нём цело, как настроить может стать проблемой.

Почти наверняка будет нетрудно купить подобный станок в России - их берут в качестве "кошки", на попробовать.
А продать потом трудно - слишком мало рабочее поле и слабая трубка.
https://www.avito.ru/rossiya....1%D1%80
И вот тут получается, что и хоть какая-то гарантия есть (особенно, если покупаешь в своём городе и в фирме) и некоторые вопросы будет проще решать.
А иногда встречаются ещё дешевле, если не с конторы, а с рук брать.

Я с алишки только линзы заказывал - а те же трубки для лазера вроде дешевле вдвое-втрое, а с перевозкой получается как тут или дороже.


Лавка старого джедая
Паровая яхта "Александрия"
Разрабатывается клипер "Забияка" подзаброшенная "Россия"
Заказы на резку boatsmanok@mail.ru

ГеннриДата: Четверг, 12.01.2017, 14:40 | Сообщение # 9
Группа: Пользователи
Сообщений: 49
Репутация: 30
Награды: 0
Статус: Offline
Цитата Boatsmanok ()
и слабая трубка

Трубка (Laseraxe2800mW)
будет достаточно для гофрокартона 3-4 мм, резать?

ГеннриДата: Четверг, 12.01.2017, 20:49 | Сообщение # 10
Группа: Пользователи
Сообщений: 49
Репутация: 30
Награды: 0
Статус: Offline
Спасибо, за советы. Я заказал. Послушал друзей у кого есть 3д принтеры они строго предупредили не брать на роликах и лучше переплатить за лыжу и крепкий корпус.
В природе на двух осях по лыже не нашел, нашел без роликов как говорили, но лыжа всего на одной оси, корпус стальной поставляется в сборе.
Мощность лазера тоже взял побольше, догоро, но что бы потом не жалеть, что продешевил и рабочую поверхность 30см на 40 см....
Жена если узнает, сколько стоит эта безделушка, мне не простит, надеюсь не узнает )))

Aliexpress

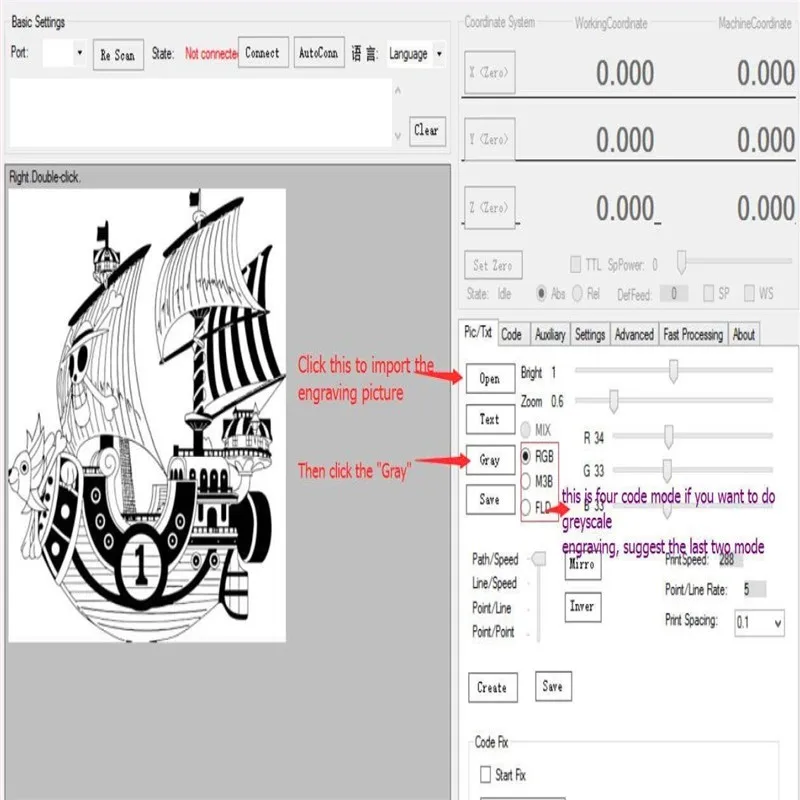

Софт у этого принтера такой (как на фото)

Подскажите есть к нему альтернатива какая? Или:
Мне надо резать ватман, картон не более 3 мм. но перед нарезкой надо нарисовать на нем схему и линии, некоторые линии сгиба например прожечь не до конца , током послабее.. В общем сделать выкройку для развертки из ватмана(бумаги), что бы на выкройки были сделаны линии сгиба (меньшим током) для ровного сгибания и другие сопутствующие подсказки и изображения.
Эта программа может такое?
Или придется самому делать для каждого типа линий свой проход.
1- нанесение схемы и подсказок в виде линий или символов - слабым током
2- нанесение линий сгибов более сильным током для небольшого прожига (не до конца)
3- прожиг - резка по контуру.
Может эта программа сделать все за один проход?
В описании плоттера написано что мощность лазера регулируемая.
Если в ней каким то образом указать характеристики для каждых типов линий?
Или отдельно есть в природе такие программы?
Прикрепления: 8971702.jpg(18Kb)


Сообщение отредактировал Геннри - Четверг, 12.01.2017, 22:56

irДата: Пятница, 13.01.2017, 05:12 | Сообщение # 11
Группа: Опытные
Сообщений: 730
Репутация: 12
Награды: 0
Статус: Offline
Цитата Геннри ()
Может эта программа сделать все за один проход?

а какая разница сколько проходов? точность позиционирования современных плоттеров позволяет резать в несколько проходов без смещения.
я так понял этот аппарат оборудован головкой слежения? в основном плоттеры режут используя векторную графику.

ГеннриДата: Пятница, 13.01.2017, 11:52 | Сообщение # 12
Группа: Пользователи
Сообщений: 49
Репутация: 30
Награды: 0
Статус: Offline
Цитата ir ()
я так понял этот аппарат оборудован головкой слежения

Честно, пока еще не знаю нчего, только советы друзей и то по механизму.
Вобщем начну собирать информацию и советы сюда.
Программа управляющая плоттером называется CNCC Laseraxe v///
ссылка на скачивание от продавца (не моего) нашел в сети. мой пока еще не пришел, возможно будет на диске или флешке в комплекте, а тут несколько версий и фидео инструкции:
https://www.dropbox.com/sh....ga?dl=0
видеоинструкция от нашего "человека", с опытом научного тыка:


Важный момент по проходам в CNCC (нашел в комментариях к этому вмдео):
У меня напротив "FF Rate" единица активная, кликаю по ней и выставляю количество проходов (находится на второй вкладке "Code"), активна не у всех получается, отпишусь как у меня, как придет аппарат.
(форум, откуда я взял эту инфу: ссылка)


Сообщение отредактировал Геннри - Пятница, 13.01.2017, 11:55

alexlutДата: Пятница, 13.01.2017, 19:31 | Сообщение # 13
Группа: Опытные
Сообщений: 3483
Репутация: 711
Награды: 0
Статус: Offline
Цитата Геннри ()
Жена если узнает, сколько стоит эта безделушка, мне не простит

Нарежешь братве каркасов за копеечку, купишь ей шубу smile


Написанное выше - не за ради разведения там чего-нибудь. Чистое ИМХО.
Быстро, качественно и недорого — из этих трех вещей вы можете выбрать любые две.

Geolog235149Дата: Пятница, 13.01.2017, 22:42 | Сообщение # 14
Группа: Мастера
Сообщений: 100
Репутация: 321
Награды: 1
Статус: Offline
Да это очень интересную тему вы подняли. Интересно что это за моделизм в скором будет biggrin biggrin Можно сразу на 3D напечатать. А если серьезно то я бы с удовольствием купил такой резак и принтер. Проблема наверно даже не в цене, а как с ним потом быть, хватит ли ума пользоваться biggrin , да менять расходники.

ГеннриДата: Суббота, 14.01.2017, 00:52 | Сообщение # 15
Группа: Пользователи
Сообщений: 49
Репутация: 30
Награды: 0
Статус: Offline
Цитата Geolog235149 ()
да менять расходники

расходники в смысле для принтера или для плоттера?

Для плоттера расходники то у нас : бумага и картон.
Для принтера рассадники дорогие, грамм пластика больше 2 рублей
