kav1961Дата: Понедельник, 27.06.2016, 23:22 | Сообщение # 16
Группа: Мастера
Сообщений: 1594
Репутация: 309
Награды: 0
Статус: Offline
Цитата Modeller ()
kav1961, Та кому вообще нужны чертежи. Найти фото движек, и в 3d. Делов.

Всего и делов-та :о)))
Сам пока не освоил 3d...
Тут если исправлять, то легче заново все нарисовать :о(
Сначала три вида по фоткам отрихтовать, ну а потом - моделить....
Автор на удивление не изучил даже фото прототипа...
Самолет поучаствовал в резонансной для поляков катастрофе и такая халтура....
Рисовали по принципу "итак сойдет".


Хочешь, чтобы получилось хорошо - сделай сам

Сообщение отредактировал kav1961 - Понедельник, 27.06.2016, 23:23

ModellerДата: Понедельник, 27.06.2016, 23:24 | Сообщение # 17
Группа: Мастера
Сообщений: 1540
Репутация: 652
Награды: 1
Статус: Offline
kav1961, та там всё просто. для приличия можно хоть предмет в студию, smile


3DMax
Металл
Фрезер
3D фотограмметрия

nextnicДата: Понедельник, 27.06.2016, 23:32 | Сообщение # 18
Группа: Мастера
Сообщений: 770
Репутация: 166
Награды: 0
Статус: Offline
Цитата Modeller ()
та там всё просто

Просто-то просто, но переделок много, вон Guns сколько косяков описал:
1. Ну движки понятно
2. неправильная форма носового обтекателя,
3. двухщелевые закрылки.
4. Предкрылок
5. Воздухозаборник и сопло второго двигателя.
6. Плоскость перехода выхлопа в руль направления.


Нужно уметь прощать людям их ошибки, потому что однажды ты можешь ошибиться сам.
С уважением, Николай.


Сообщение отредактировал nextnic - Понедельник, 27.06.2016, 23:37

ModellerДата: Понедельник, 27.06.2016, 23:51 | Сообщение # 19
Группа: Мастера
Сообщений: 1540
Репутация: 652
Награды: 1
Статус: Offline
nextnic, тогда собираемся и бьём морду Поляку biggrin Ну или хотя бы написать "ты чё сделал ирод" biggrin


3DMax
Металл
Фрезер
3D фотограмметрия

bobkowДата: Вторник, 28.06.2016, 17:54 | Сообщение # 20
Группа: Опытные
Сообщений: 172
Репутация: 174
Награды: 0
Статус: Offline
Желательно укрупнить (уменьшить число секций, объединить в одну-две) некоторые выкройки, такие как гондола
шасси, носовой кок, обтекатель антенны (возле стабилизатора) - меньше стыков будет и позиционировать выкройку легче будет. гондолу шасси вообще можно одной цельной выкройкой сделать.

ModellerДата: Вторник, 28.06.2016, 19:41 | Сообщение # 21
Группа: Мастера
Сообщений: 1540
Репутация: 652
Награды: 1
Статус: Offline
Вообще на вид нормальный самолёт.


3DMax
Металл
Фрезер
3D фотограмметрия

nextnicДата: Вторник, 28.06.2016, 20:19 | Сообщение # 22
Группа: Мастера
Сообщений: 770
Репутация: 166
Награды: 0
Статус: Offline
Цитата Modeller ()
Вообще на вид нормальный самолёт.

Мне тоже нравится. Если для себя то самое то, но только не с "квадратами". Ну а если на конкурс, то истинный моделист все равно будет допиливать до реала. Вон на сайтах пластикопилов практически все что-то наращиваю, спиливают, короче меняют и не только геометрию.

Я вот тут подумал может легче его переделать в Б, Б-2?


Нужно уметь прощать людям их ошибки, потому что однажды ты можешь ошибиться сам.
С уважением, Николай.


Сообщение отредактировал nextnic - Среда, 29.06.2016, 05:11

valtersssДата: Пятница, 07.10.2016, 23:56 | Сообщение # 23
Группа: Опытные
Сообщений: 180
Репутация: 27
Награды: 0
Статус: Offline
Вот чёрт... А я только оригинал заказал в Польской ливреии. dry

ИСУ-152 Modelik
Доработка компрессора Jas 1202
Крейсер 2-го ранга "Новик"
Boening 767-300 M1:50 Orlik 92

nikkKkitaДата: Суббота, 08.10.2016, 18:05 | Сообщение # 24
Группа: Пользователи
Сообщений: 17
Репутация: 4
Награды: 0
Статус: Offline
Цитата kav1961 ()
Процесс совместной работы по перекрасу медленно, но движется. Много пришлось исправить-добавить. Все делаем в векторе.

А есть чертеж в большем разрешении? а то на А3 такое разрешение не распечатать

zxigorДата: Воскресенье, 09.10.2016, 15:00 | Сообщение # 25
Группа: Опытные
Сообщений: 1027
Репутация: 159
Награды: 0
Статус: Offline
valtersss, не переживай. у меня тоже оригинал имеется. исключительно в "перекрасочном" и "проверятельном" виде. покупал исключительно для сканирования\перекраса... так мы нашлись с kav1961. могу всех обрадовать - наружная обшива отрисована вся(осталось покрасить). дело встало за салоном. естественным желанием стало выкинуть польский ВИП-салон и сделать наш(советский)
выбор пал на

продолжение следует....

P.S.: всё будет на А4.

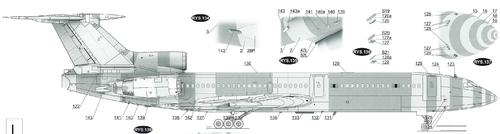

Прикрепления: 7656474.jpg(64Kb)


делай с нами, делай как мы, делай лучше нас.
в работе\долгострое MQ-1 Predator от Modelik
от аватарки не откажусь ...
когда совсем плохо - смотрю "Кандагар"


Сообщение отредактировал zxigor - Воскресенье, 09.10.2016, 15:14

AlexArtДата: Воскресенье, 09.10.2016, 22:28 | Сообщение # 26
Группа: Пользователи
Сообщений: 25
Репутация: 5
Награды: 0
Статус: Offline
Приложил к рендеру модели из инструкции чертеж Д.Колесника. Все смутные сомнения подтвердились - обводы модели прекрасно укладываются в чертеж... Ту-154Б!.


И делалась модель явно по этим чертежам. Никакой перекраской-векторизацией это не исправишь. Обратите внимание, как точно "сидит" пилон двигателя и на обводы двигателя. Это при том, что обводы, размеры и углы установки Д-30КУ совершенно иные, по другому расположен пилон и он другой формы. Это не говоря об иных отличиях "Б" от "М", коих по обводам наскребется порядочно - те же крылья, которые в модели точно Бэшечные, только закрылки перерисованы на двухщелевые. У "М" другой излом стреловидности по передней кромке, по другому решен стык с фюзеляжем - посмотрите хотя-бы фотографии. Площадь стабилизатора у "М" тоже, насколько помню, другая. Стабилизатор же модели точно лег в чертеж. Двигатель на модели тупо слегка увеличили в размерах, не трогая всего остального и пришлепали ковши реверса. Теперь это не совсем НК-8, но точно не Д-30КУ.

Итого: Делать из журнала адекватную перекраску в "М" просто нереально. Если ориентироваться хоть на какую-то точность - делать надо Б, Б-1, Б-2 (различались немного, в частности - количеством иллюминаторов, лючками), при этом добавить небольшой выхлоп ВСУ над соплом второго двигателя, сделать характерный вырез самого сопла (можно прямо по родной развертке - она точно соответствует обводам хвоста Бэшки), уменьшить процентов на 5-10 развертки двигателей, убрать ковши (пилоны можно не трогать). С крыльями сложнее - их обводы надо сохранить, но закрылки или спроектировать заново, или предложить приклеить в убранном положении (самое простое).
Да, еще форма иллюминаторов на модели неверна. Она соответствует форме Боинговских окошек (скругленный прямоугольник). На Ту иллюминаторы более овальные, это хорошо видно по чертежу. Исправить форму иллюминаторов можно просто только по обшивке, со стороны салона это фиолетово.

Если нужны чертежи Ту-154Б Д.Колесника - пишите в личку, у меня комплект высокого разрешения лично от автора, а не скан из журнала. Чертежи эти, кстати, в основном выполнялись по машине 85327, это "Б-2".
Знаменитая 85131 была просто "Б". В отличие от "Б-2" и "М" у нее меньше иллюминаторов по правому борту в районе тамбура средней двери.


Сообщение отредактировал AlexArt - Понедельник, 10.10.2016, 01:53

valtersssДата: Понедельник, 10.10.2016, 18:52 | Сообщение # 27
Группа: Опытные
Сообщений: 180
Репутация: 27
Награды: 0
Статус: Offline
zxigor,
Цитата zxigor ()
valtersss, не переживай. у меня тоже оригинал имеется. исключительно в "перекрасочном" и "проверятельном" виде. покупал исключительно для сканирования\перекраса... так мы нашлись с kav1961. могу всех обрадовать - наружная обшива отрисована вся(осталось покрасить). дело встало за салоном. естественным желанием стало выкинуть польский ВИП-салон и сделать наш(советский)

Вот СПАСИБО!!! С интересом буду ждать.


ИСУ-152 Modelik
Доработка компрессора Jas 1202
Крейсер 2-го ранга "Новик"
Boening 767-300 M1:50 Orlik 92

kav1961Дата: Понедельник, 10.10.2016, 19:18 | Сообщение # 28
Группа: Мастера
Сообщений: 1594
Репутация: 309
Награды: 0
Статус: Offline
Цитата AlexArt ()
И делалась модель явно по этим чертежам. Никакой перекраской-векторизацией это не исправишь.


Теперь понятно почему на движках решетки реверса и сопло второго двигателя аномально длинное....
Разработчики халтурили широкими мазками по всему полотну sad


Хочешь, чтобы получилось хорошо - сделай сам

bobkowДата: Вторник, 11.10.2016, 19:44 | Сообщение # 29
Группа: Опытные
Сообщений: 172
Репутация: 174
Награды: 0
Статус: Offline
Рюминовский Б допиливали напильниками долго, а этот как бы с нуля не пришлось проектировать, если цель получить М-ку. Похоже конструкция от Б-2, а расшивка гибридная мешанина Б-2 и М. Чтобы мне получить более-менее правдоподобную М-ку пришлось долго рассматривать фотки, в итоге были полностью перепроектированы двигатели, форму фоздухозаборника 2го двигатела и пилоны - чисто эмпирически подбирал - на натурной "3д модели". Думаю что еще у Б и М различна форма гондолы шасси.

AlexArtДата: Среда, 12.10.2016, 01:06 | Сообщение # 30
Группа: Пользователи
Сообщений: 25
Репутация: 5
Награды: 0
Статус: Offline
Цитата bobkow ()
Похоже конструкция от Б-2

Цитата bobkow ()
Думаю что еще у Б и М различна форма гондолы шасси.

Выше уже не раз написано, какие есть отличия М от Б.
Еще раз: отличия в двигателях, их расположении и пилонах; обводах хвостовой части, среднего воздухозаборника; другие крылья с их механизацией; стабилизатор, расположение ВСУ. Короче, почти все, кроме "палки" фюзеляжа до хвоста и гондол шасси. Т.к. гондолы в отличия, насколько я знаю, не входят.
Конструкция от Б-2 не "похоже", а точно. На первой странице ветки к рендеру модели приложен чертежик Эмки и видно, что не совпадает. Я приложил чертежик Бэшки и видно, что он совпадает smile . Практически все вышеописанные отличия в модели не реализованы, модель - по факту - "Б".
Да, кстати! Ведь для приведения модели к родному виду "Б" можно использовать некоторые элементы модели Бэшки в сотом масштабе, а не проектировать заново. Те-же закрылки. Их конструкция вполне позволяет их увеличить и попробовать приложить к этому крылу.
Ну и еще - нет сейчас под рукой информации, надо поискать, но про опытный Ту-154М где-то читал, что по конструкции он был ближе к Б, но вместо НК-8 стояли Д-30 КУ.
