Двигатель ПС-90А для Ил-76
romsasДата: Понедельник, 09.06.2014, 03:44 | Сообщение # 1
Группа: Опытные
Сообщений: 980
Репутация: 80
Награды: 0
Статус: Offline
Очень заинтересовался моделями Ил-76 и его модификациями. Из имеющихся в наличии на нашем сайте моделей Ил-76 представлены с двигателями Д-30КП. Если кому интересна моя разработка двигателя ПС-90А для ила, готов представить на ваш суд
Прикрепления: 4377050.jpg (7.7 Kb)


Сообщение отредактировал romsas - Понедельник, 09.06.2014, 04:24

romsasДата: Понедельник, 09.06.2014, 05:02 | Сообщение # 2
Группа: Опытные
Сообщений: 980
Репутация: 80
Награды: 0
Статус: Offline

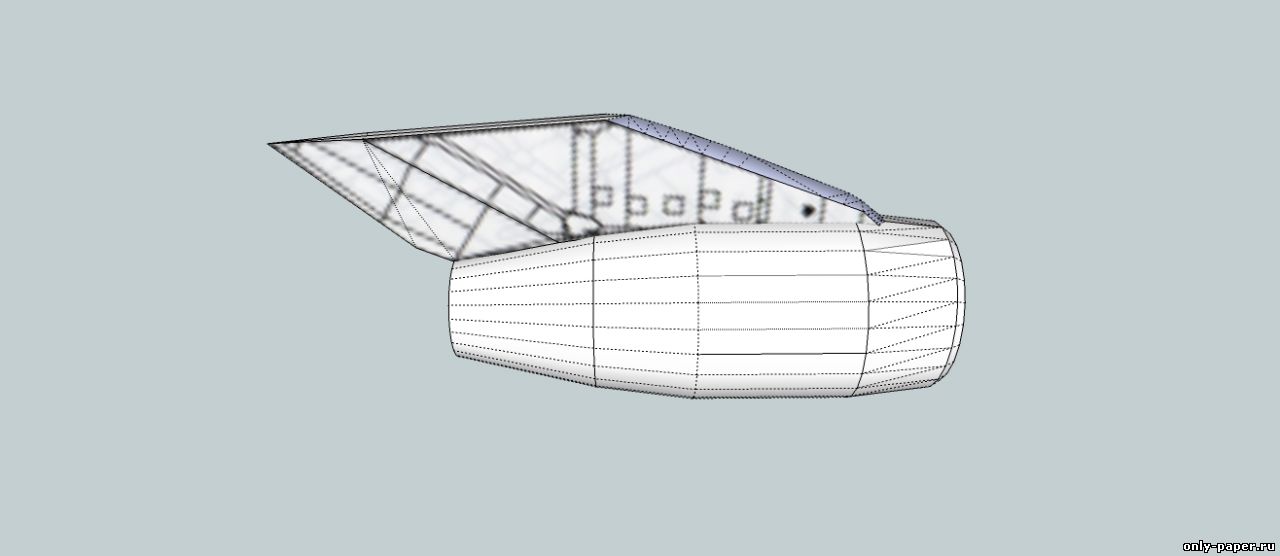

Первые варианты
пилон и сам мотор, это упрошенный вариант для масштабов 1/100 и более
Прикрепления: 0143604.jpg (26.8 Kb) · 1559463.jpg (39.8 Kb) · 0516072.jpg (26.2 Kb) · 1927321.jpg (36.0 Kb)

romsasДата: Понедельник, 09.06.2014, 19:08 | Сообщение # 3
Группа: Опытные
Сообщений: 980
Репутация: 80
Награды: 0
Статус: Offline
попробовал текстурировать
Прикрепления: 8625716.jpg (28.2 Kb)

DennДата: Понедельник, 09.06.2014, 19:36 | Сообщение # 4
Группа: Опытные
Сообщений: 309
Репутация: 232
Награды: 0
Статус: Offline
romsas, c текстурами неплохо получается! Развёрток пока нет?

Мы движемся в ночь, а из ночи мы движемся в день...

romsasДата: Понедельник, 09.06.2014, 19:48 | Сообщение # 5
Группа: Опытные
Сообщений: 980
Репутация: 80
Награды: 0
Статус: Offline
Развертки есть, дорабатываю. У меня сейчас 2 варианта простой и более сложный с большим количеством деталей и под больший масштаб. Скоро дам обновление

romsasДата: Понедельник, 09.06.2014, 20:11 | Сообщение # 6
Группа: Опытные
Сообщений: 980
Репутация: 80
Награды: 0
Статус: Offline
внешний вид усложненной модели и его разобранная вариация
Прикрепления: 1558907.jpg (22.3 Kb) · 8465854.jpg (23.4 Kb)

DennДата: Понедельник, 09.06.2014, 20:11 | Сообщение # 7
Группа: Опытные
Сообщений: 309
Репутация: 232
Награды: 0
Статус: Offline
Ещё вопросик- как верхнюю часть пилона ( в месте соединения с крылом) будете подгонять под профиль крыла? Я так понимаю, что 3D-модели Ил-76 у вас нет и эту проблему моделисту надо будет решать самому? smile

Мы движемся в ночь, а из ночи мы движемся в день...

romsasДата: Понедельник, 09.06.2014, 20:15 | Сообщение # 8
Группа: Опытные
Сообщений: 980
Репутация: 80
Награды: 0
Статус: Offline
Цитата Denn ()
как верхнюю часть пилона ( в месте соединения с крылом) будете подгонять под профиль крыла?

Это вопрос который и меня беспокоит, пока не знаю что буду с этим делать, но надеюсь если своих мозгов не хватит, буду просить помощь у участников форума. Хотя я сейчас склоняюсь к переделке пилона, проблема состоит в отсутствии хорошего чертежика или вида сбоку, без искажений. До уровня споров как с Ил-86 в вашей теме я не дойду - только учусь проектировать, опыт еще мал

DennДата: Понедельник, 09.06.2014, 21:31 | Сообщение # 9
Группа: Опытные
Сообщений: 309
Репутация: 232
Награды: 0
Статус: Offline
romsas, а под какую КОНКРЕТНО бумажную модель Ил-76 Вы планируете сделать пилоны? Мне известны только две за авторством DI-3 и naja.
А чертежи Вам не помогут, к сожалению...
Цитата romsas ()
До уровня споров как с Ил-86 в вашей теме я не дойду - только учусь проектировать, опыт еще мал

Какой уровень??? smile Зачем споры??? smile Делайте, как считаете нужным!!! Удачи!


Мы движемся в ночь, а из ночи мы движемся в день...

romsasДата: Понедельник, 09.06.2014, 21:42 | Сообщение # 10
Группа: Опытные
Сообщений: 980
Репутация: 80
Награды: 0
Статус: Offline
Упрощенную версию под модель А-50 DI-3, а более детализированную под naja, та масштаб 1/72 по-моему

romsasДата: Понедельник, 09.06.2014, 22:38 | Сообщение # 11
Группа: Опытные
Сообщений: 980
Репутация: 80
Награды: 0
Статус: Offline
Продолжаю, благо время сегодня еще есть. Представляю упрощенную версию ПС-90 для масштаба 1/100. Пока внешний вид.
Хотя столько деталей, что простым он мне уже не кажется.
Кто хочет потестить вышлю развертки (с печатью проблемы)
Прикрепления: 4795634.jpg (32.7 Kb) · 9157574.jpg (31.6 Kb)


Сообщение отредактировал romsas - Понедельник, 09.06.2014, 22:39

squirrelfishДата: Понедельник, 09.06.2014, 23:19 | Сообщение # 12
Группа: Модератор
Сообщений: 3196
Награды: 1
Статус: Offline
Цитата Denn ()
Мне известны только две за авторством DI-3 и naja.

Цитата romsas ()
более детализированную под naja

Так naja же вроде не выкладывал свои развертки.
В 72-м есть еще развернутая в пепакуре 3Д модель из мода к Майкрософт Флайт Симу, от EtekRLS http://only-paper.ru/news/il_76_td_etekrls/2014-04-27-11291


19-я бригада подводных лодок, бухта Малый Улисс, Владивосток

romsasДата: Понедельник, 09.06.2014, 23:25 | Сообщение # 13
Группа: Опытные
Сообщений: 980
Репутация: 80
Награды: 0
Статус: Offline
Цитата squirrelfish ()
В 72-м есть еще развернутая в пепакуре 3Д модель из мода к Майкрософт Флайт Симу, от EtekRLS


Точно, вы правы

romsasДата: Вторник, 10.06.2014, 02:11 | Сообщение # 14
Группа: Опытные
Сообщений: 980
Репутация: 80
Награды: 0
Статус: Offline
добавляю развертки, теперь разбираюсь с размерами, похоже начудил sad
(кто подскажет, почему некоторые прикрепленные файлы отображаются, а некоторые нет?)
Прикрепления: 0156931.jpg (62.3 Kb)


Сообщение отредактировал romsas - Вторник, 10.06.2014, 02:13

squirrelfishДата: Вторник, 10.06.2014, 02:18 | Сообщение # 15
Группа: Модератор
Сообщений: 3196
Награды: 1
Статус: Offline
romsas, нажимайте кнопку просмотреть сообщение перед его отправкой. А прикреплённые файлы можно (и даже нужно) вставлять в само сообщение,
вот так $IMАGE1$ $IMАGE2$ $IMАGE3$ и т.д.
А вообще для разверток лучше использовать сторонние хостинги изображений (postimg.org, например) - добавленные на форум картинки автоматически сильно ужимаются по JPEG алгоритму, качество выходит не ахти.


19-я бригада подводных лодок, бухта Малый Улисс, Владивосток

Сообщение отредактировал squirrelfish - Вторник, 10.06.2014, 02:20
