Британский монитор М-15 1/100
СолдатДата: Понедельник, 09.11.2020, 18:51 | Сообщение # 1
Группа: Мастера
Сообщений: 3393
Репутация: 6728
Награды: 7
Статус: Offline
По просьбе друзей,хотя не хотел.

Итак,для постройки модели имеем :
Сканы издательства WAK в масштабе 1/100
Три листа хороших чертежей
Архивные фото.

Это третья попытка построить сей корабль,но что то не срасталось.И вот мой друг из Польши Александр Дронь помог раздобыть чертежи и я решился.На выкройках и на чертежах показана листовая обшивка очень для меня интересная по укладке листов и я решил на этот раз попробовать уложить обшивку согласно чертежам,но об этом далее в публикациях.

Как всегда каркас.
Были распечатаны и отсканированы чертежи,и сверены с тем,что дал издатель,но пришлось править теорию.Исправленый каркас вырезан лазером на картоне 2мм и усилен ,вставлены переходные гайки под шпильки для крепления к держателям на подставке

Размер каркаса в сканах оказался короче поэтому все было переделано

Прикрепления: 5126956.jpg(156.0 Kb) · 9807440.jpg(178.2 Kb) · 6356165.jpg(257.9 Kb) · 3925300.jpg(171.3 Kb) · 5459303.jpg(188.2 Kb)

СолдатДата: Понедельник, 09.11.2020, 18:56 | Сообщение # 2
Группа: Мастера
Сообщений: 3393
Репутация: 6728
Награды: 7
Статус: Offline
При шлифовке каркаса были учтены толщины на обшивку болвана,саму листовую обшивку,грунтовку и покраску.
Болван корпуса

Прикрепления: 0182977.jpg(163.9 Kb)

СолдатДата: Понедельник, 09.11.2020, 19:51 | Сообщение # 3
Группа: Мастера
Сообщений: 3393
Репутация: 6728
Награды: 7
Статус: Offline

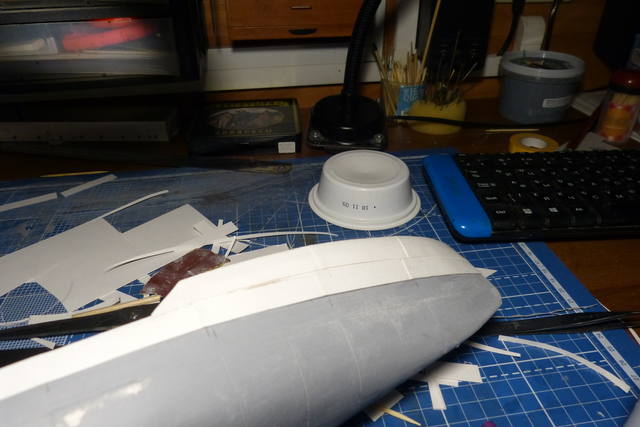

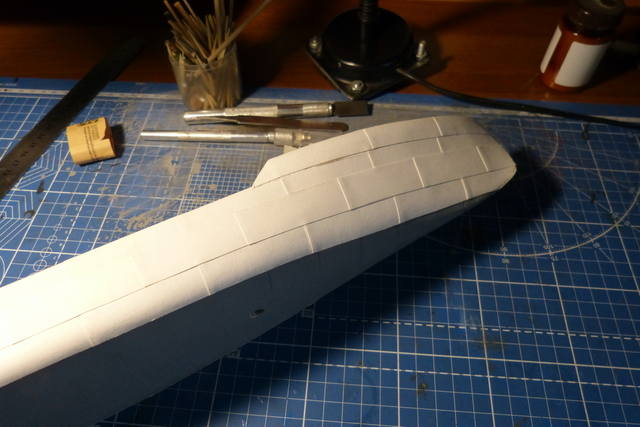

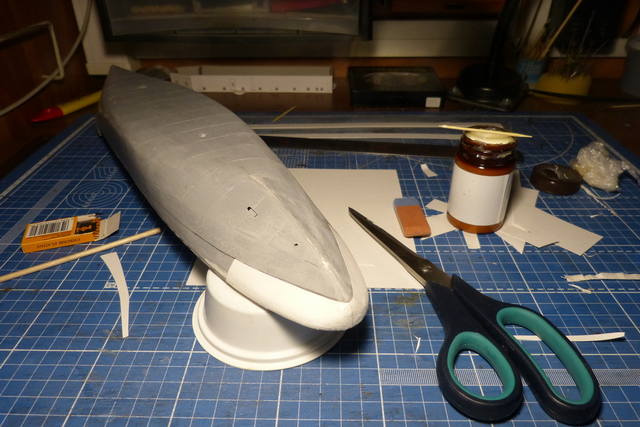

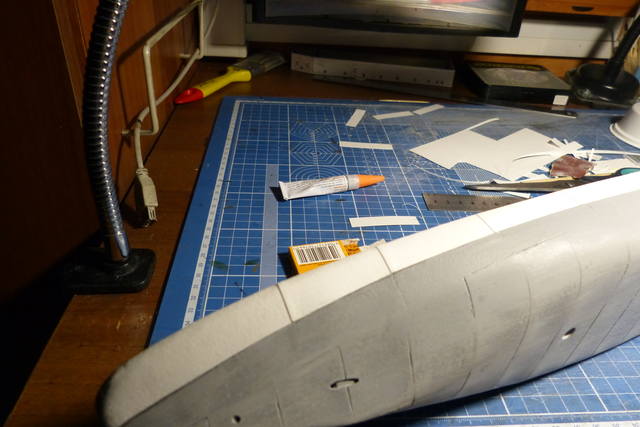

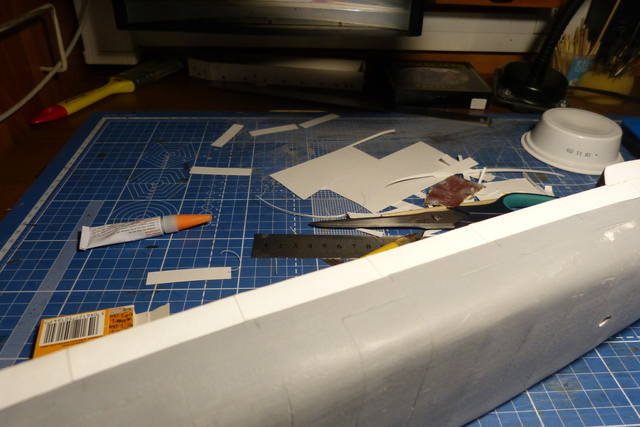

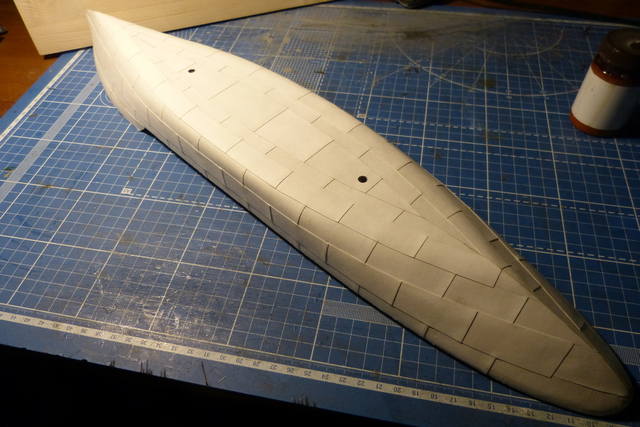

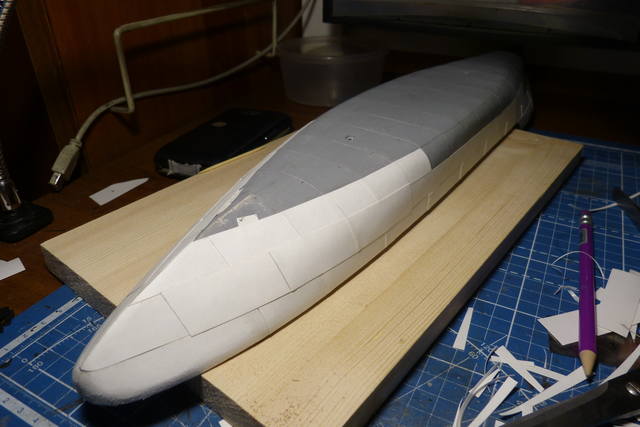

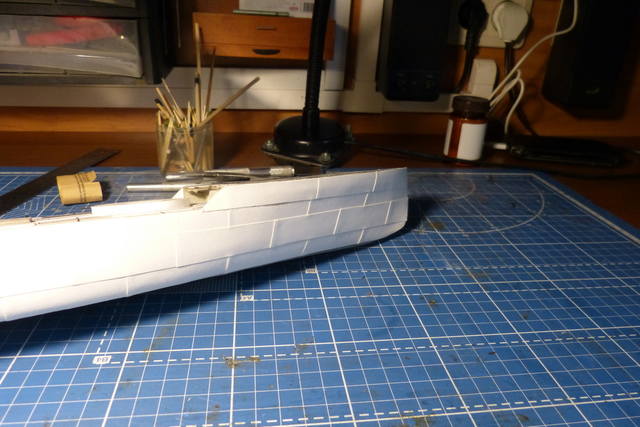

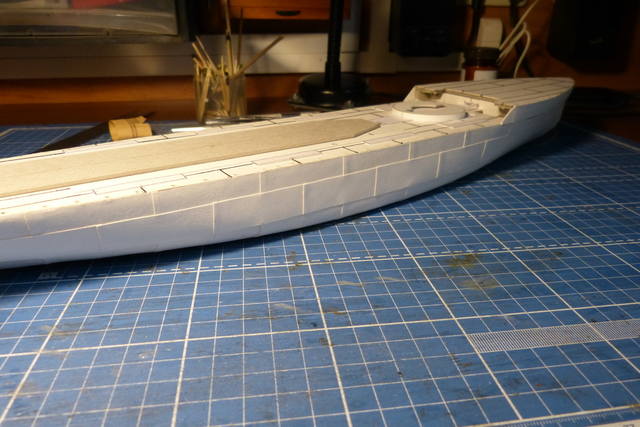

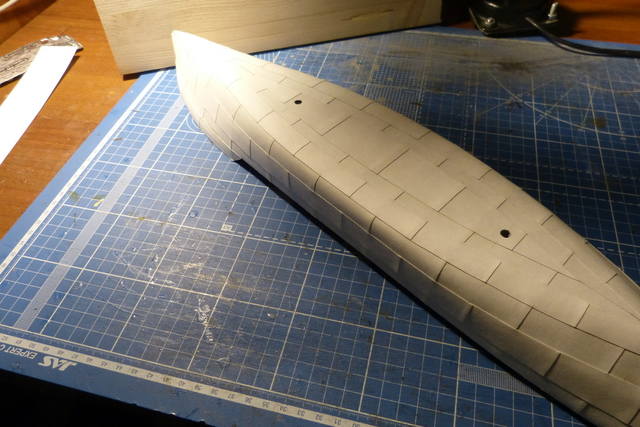

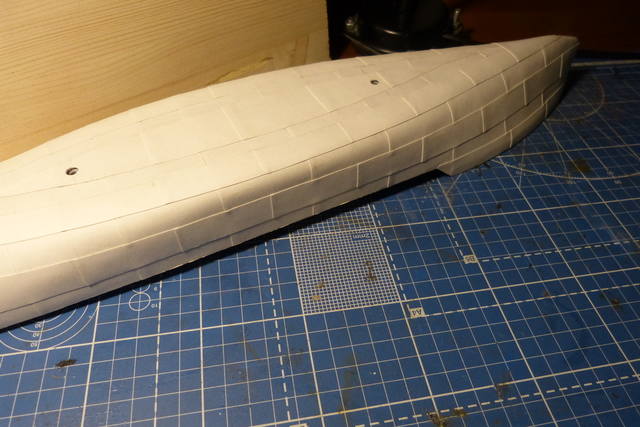

Ну и теперь самое для меня интересное и в диковинку,сама листовая обшивка.Согласно чертежа,обшивка внахлест от кормы.Укладка рядов - 1,3,5 и 2,4 внахлест первых,короче танцы с бубном,но короче вот
обшивка бумагой 160гр. тоньше ватмана


СолдатДата: Понедельник, 09.11.2020, 19:53 | Сообщение # 4
Группа: Мастера
Сообщений: 3393
Репутация: 6728
Награды: 7
Статус: Offline

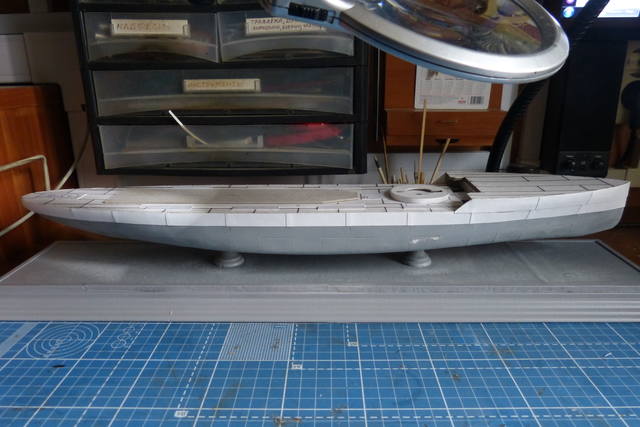

Палубу тоже вычертил новую,решил тоже попробовать под расшивку,надрезал по линиям расшивки,продавил иглой и в полученную канавку уложил натянутую проклееную нить

Прикрепления: 6086427.jpg(167.4 Kb) · 4471657.jpg(164.1 Kb)

СолдатДата: Понедельник, 09.11.2020, 19:56 | Сообщение # 5
Группа: Мастера
Сообщений: 3393
Репутация: 6728
Награды: 7
Статус: Offline
После обшивки корпус был зашкурен чтобы уменьшить и чуть сгладить края листов обшивки,потом пролачено обильно,лак поднимает бумажный ворс,потом мелким наждаком отшлифовано,ну и попытался изобразить иллюминаторы

Прикрепления: 8577969.jpg(170.4 Kb) · 5643968.jpg(151.2 Kb) · 5289971.jpg(146.8 Kb)

СолдатДата: Понедельник, 09.11.2020, 20:01 | Сообщение # 6
Группа: Мастера
Сообщений: 3393
Репутация: 6728
Награды: 7
Статус: Offline
Ну и после всех шлифовок и манипуляций загрунтовано

Прикрепления: 2516609.jpg(170.1 Kb) · 8461746.jpg(158.7 Kb) · 4249611.jpg(159.9 Kb) · 0466708.jpg(146.8 Kb) · 5175311.jpg(153.1 Kb) · 4509583.jpg(120.8 Kb) · 1859296.jpg(120.8 Kb) · 2785920.jpg(152.2 Kb) · 1928272.jpg(159.4 Kb) · 7906072.jpg(109.1 Kb)

VITTORIOДата: Понедельник, 09.11.2020, 20:56 | Сообщение # 7
Группа: Мастера
Сообщений: 1438
Репутация: 1771
Награды: 1
Статус: Offline
Солдат, Хорошее начало! Интересная штука заложена на сборку. Занимаю место в первом ряду. biggrin По поводу чертежей- тут надо быть аккуратным. Сталкивался с такими ситуациями, что модель оказывалась более точной по своим параметрам и обводам, нежели раздобытые на нее чертежи. Поэтому, какой информации верить в том или ином случае личное дело каждого моделиста. Лично я уже на это не заморачиваюсь последнее время. Искать правду в готовых выкройках или чертежах к ним, что из этого более точно- можно мозг сломать в итоге. biggrin Везде есть пределы. cool smile

В процессе : PX-29 от Моделика.

Готово:Bn2t Freudenstein , Бронедрезина ТАТРА, NYSA 522 Towos,Автоцистерна АЦПТ-0.9 (масштаб 1/25),Тягач на базе танкетки Т-27,GLS-30, ORP"SMOK", вертолет SM-1

СолдатДата: Понедельник, 09.11.2020, 21:03 | Сообщение # 8
Группа: Мастера
Сообщений: 3393
Репутация: 6728
Награды: 7
Статус: Offline
VITTORIO, чертеж есть чертеж ,я ориентируюсь по чертежам по которым разрабатывалась модель.Прежде всего я искал эти чертежи из-за листовой расшивки корпуса,в итоге корпус сделан полностью новый

VITTORIOДата: Понедельник, 09.11.2020, 22:27 | Сообщение # 9
Группа: Мастера
Сообщений: 1438
Репутация: 1771
Награды: 1
Статус: Offline
Солдат, Ну круто смотрится в любом случае. Удачи в завершении проекта! smile

В процессе : PX-29 от Моделика.

Готово:Bn2t Freudenstein , Бронедрезина ТАТРА, NYSA 522 Towos,Автоцистерна АЦПТ-0.9 (масштаб 1/25),Тягач на базе танкетки Т-27,GLS-30, ORP"SMOK", вертолет SM-1

СолдатДата: Понедельник, 09.11.2020, 22:44 | Сообщение # 10
Группа: Мастера
Сообщений: 3393
Репутация: 6728
Награды: 7
Статус: Offline
Теперь по покраске,так как у меня огромные залежи Тамии,то решил подобрать из того что есть,ну колер навести.За помощь в подборе цветов огромное спасибо моему другу Олегу Терентьеву.
Днище,в британских мониторах оно красно-коричневое,намешал вроде в цвет попал,может на фото не очень,но в живую цвет хороший

Прикрепления: 8250378.jpg(188.8 Kb) · 7182852.jpg(158.3 Kb)

СолдатДата: Понедельник, 09.11.2020, 22:46 | Сообщение # 11
Группа: Мастера
Сообщений: 3393
Репутация: 6728
Награды: 7
Статус: Offline
Да совсем забыл,винто-рулевая группа

Прикрепления: 9719893.jpg(163.1 Kb) · 7665199.jpg(164.1 Kb)

СолдатДата: Понедельник, 09.11.2020, 22:47 | Сообщение # 12
Группа: Мастера
Сообщений: 3393
Репутация: 6728
Награды: 7
Статус: Offline
Отбил ватерлинию

Прикрепления: 2059968.jpg(173.4 Kb) · 6032798.jpg(173.9 Kb)

СолдатДата: Понедельник, 09.11.2020, 22:50 | Сообщение # 13
Группа: Мастера
Сообщений: 3393
Репутация: 6728
Награды: 7
Статус: Offline
Корпус готов

Прикрепления: 4987806.jpg(155.3 Kb) · 2027984.jpg(160.6 Kb) · 4123367.jpg(179.3 Kb) · 6746447.jpg(164.2 Kb) · 5682130.jpg(139.1 Kb) · 3885775.jpg(135.2 Kb) · 1394540.jpg(112.3 Kb)

СолдатДата: Понедельник, 09.11.2020, 22:54 | Сообщение # 14
Группа: Мастера
Сообщений: 3393
Репутация: 6728
Награды: 7
Статус: Offline
Накрутил офиску пропитал супер клеем и обработал на станке

Прикрепления: 2951962.jpg(124.0 Kb)

am0395069Дата: Понедельник, 09.11.2020, 23:57 | Сообщение # 15
Группа: Мастера
Сообщений: 1852
Репутация: 4578
Награды: 7
Статус: Offline
Юра привет! Отличное начало! Занял место. Нутром чую -будет обалденный проект!!!
