Гладкий фонарь для Су-27 Удалова
|
|
| Kirill102 | Дата: Вторник, 10.06.2025, 22:49 | Сообщение # 1 |
Группа: Опытные
Сообщений: 957
Репутация: 10827
Награды: 0
Статус: Offline
| По просьбе форумчанина взялся исправить давнее упущение.

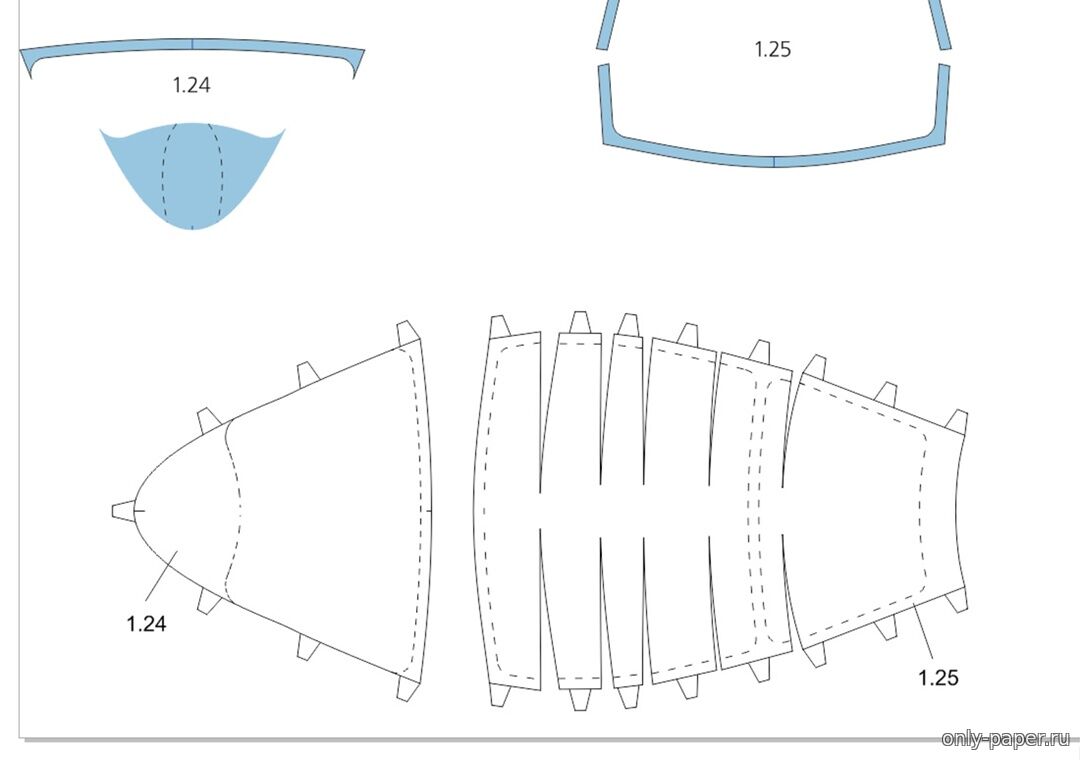

При отличной геометрии модели Су-27 автора Дмитрия Удалова выкройки прозрачного остекления фонаря для 33 масштаба совершенно отсталые.

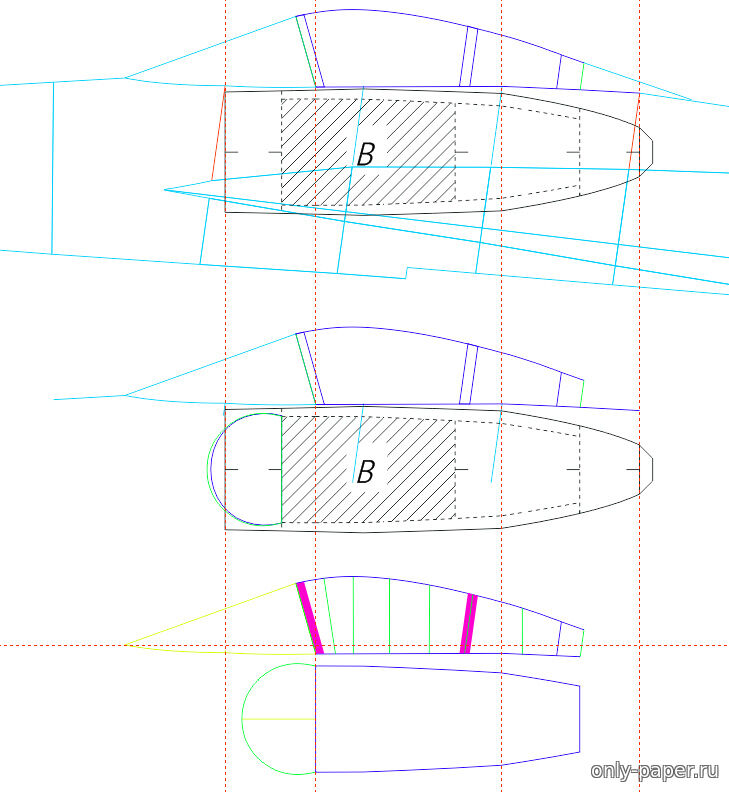

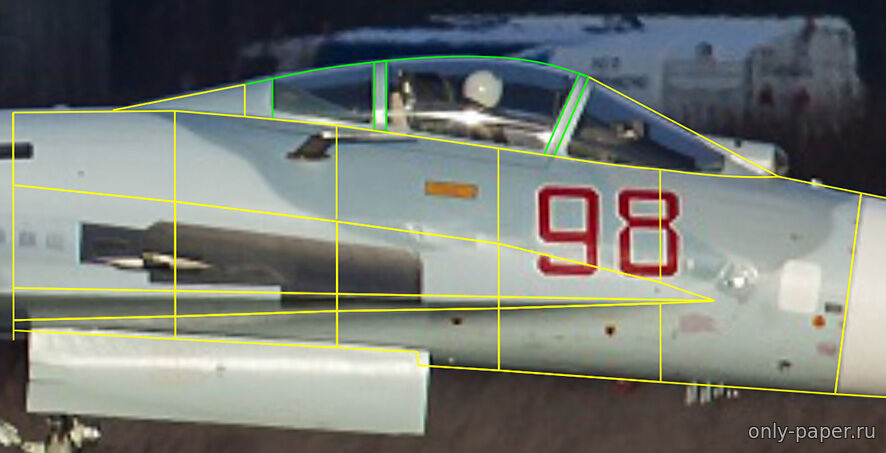

В результате работы с фотографиями нарисовались следующие исправления.
|
| |
|
|
| Kirill102 | Дата: Вторник, 10.06.2025, 22:58 | Сообщение # 2 |
|
Группа: Опытные
Сообщений: 957
Репутация: 10827
Награды: 0
Статус: Offline

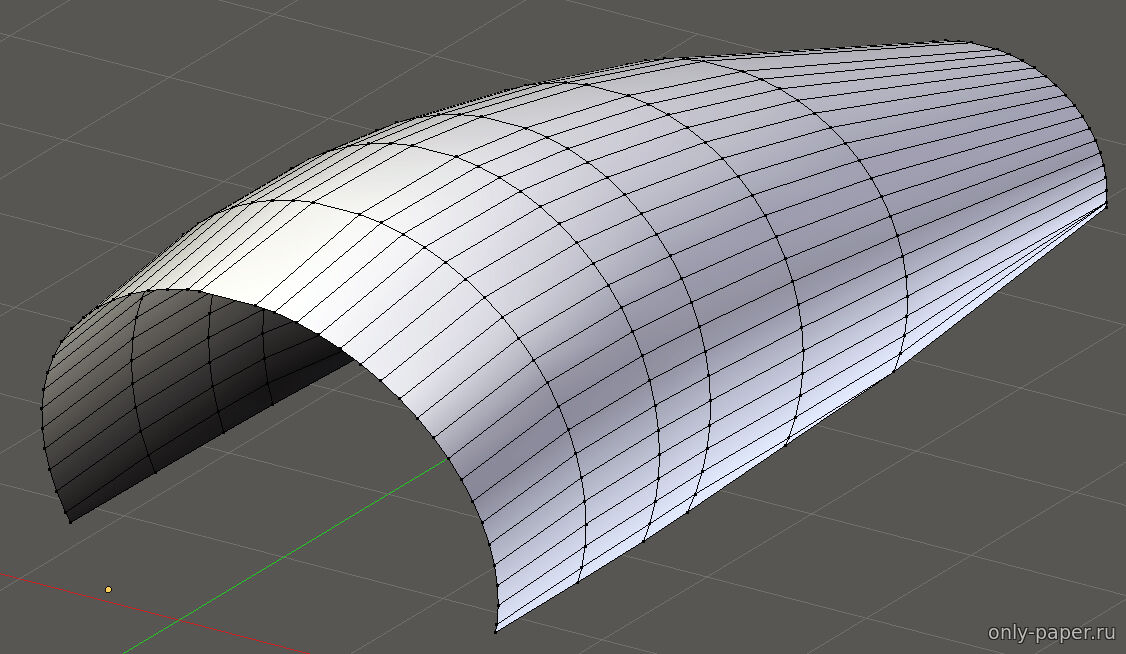

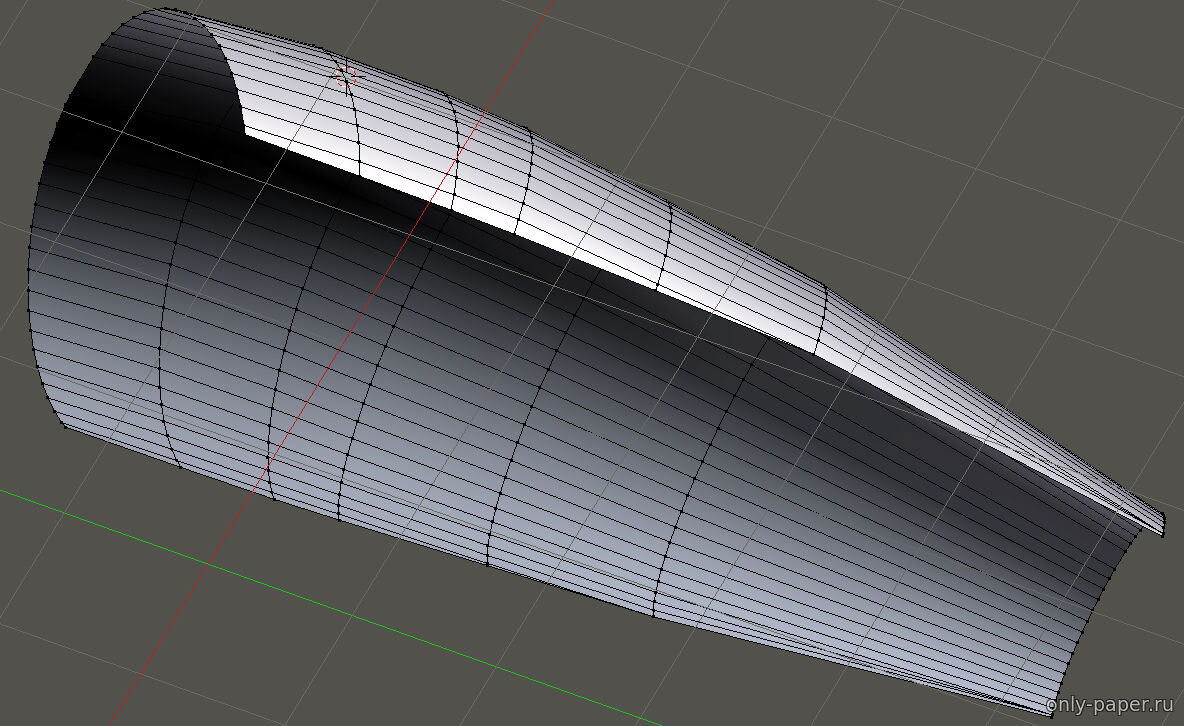

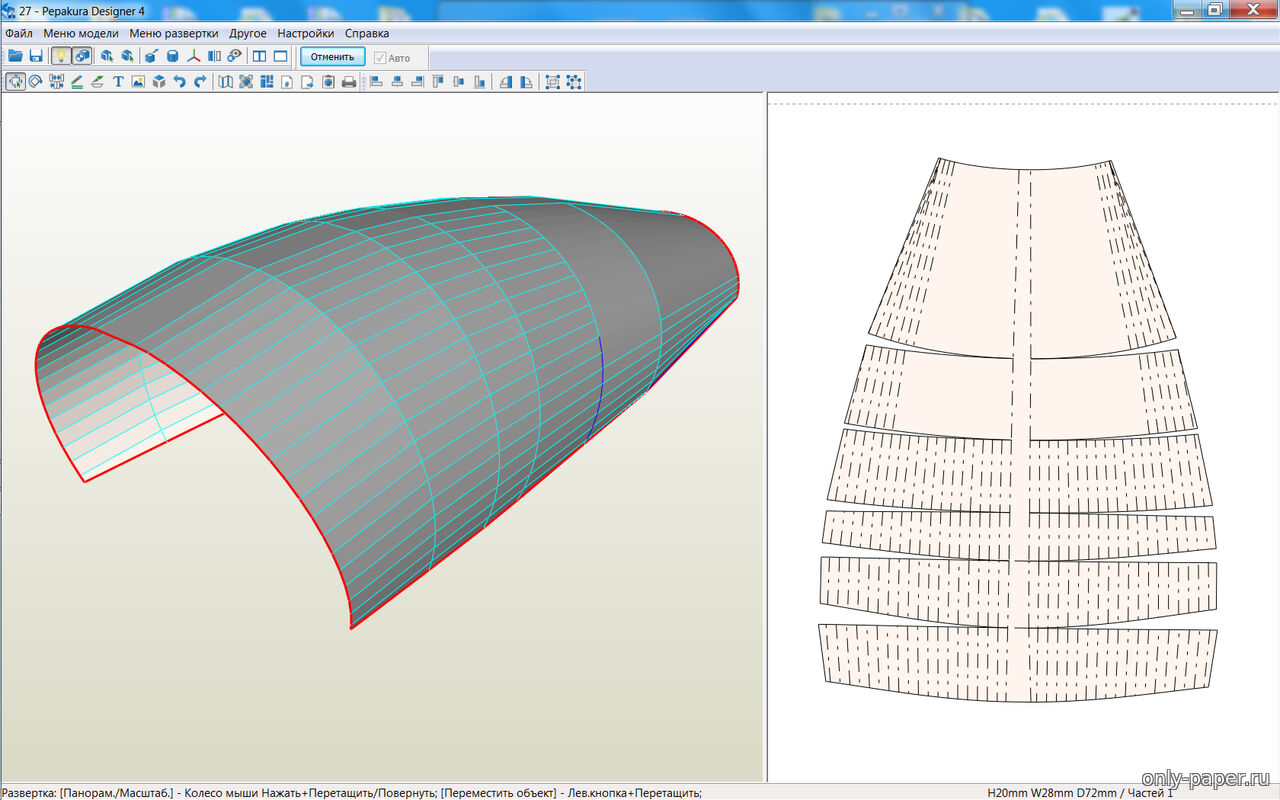

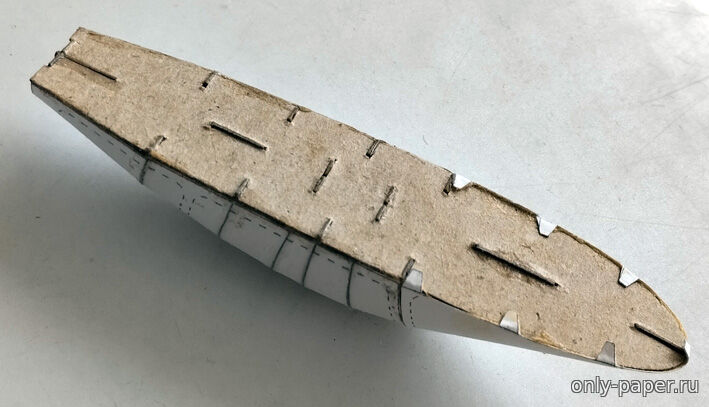

| Поскольку многое уже "смоделировано до нас", то мудрить особо не стал, а взял к изменению 3Д-модель фонаря от Су-33 автора МаксАрта.

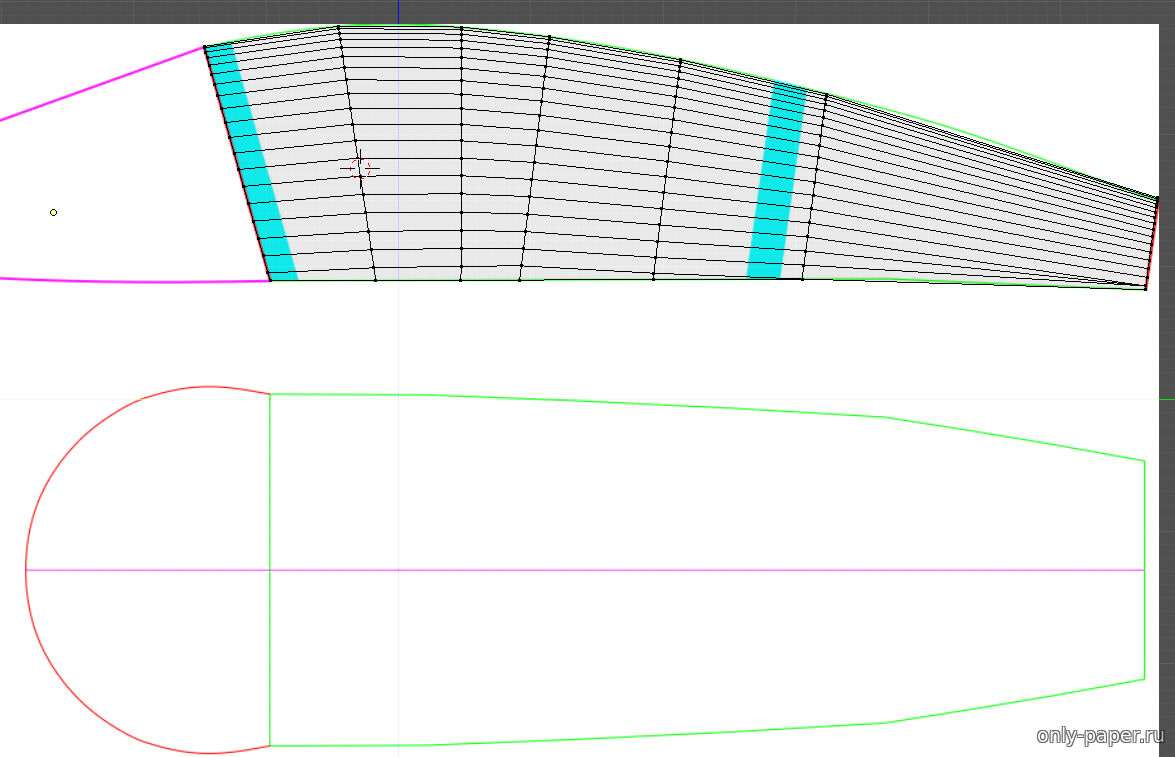

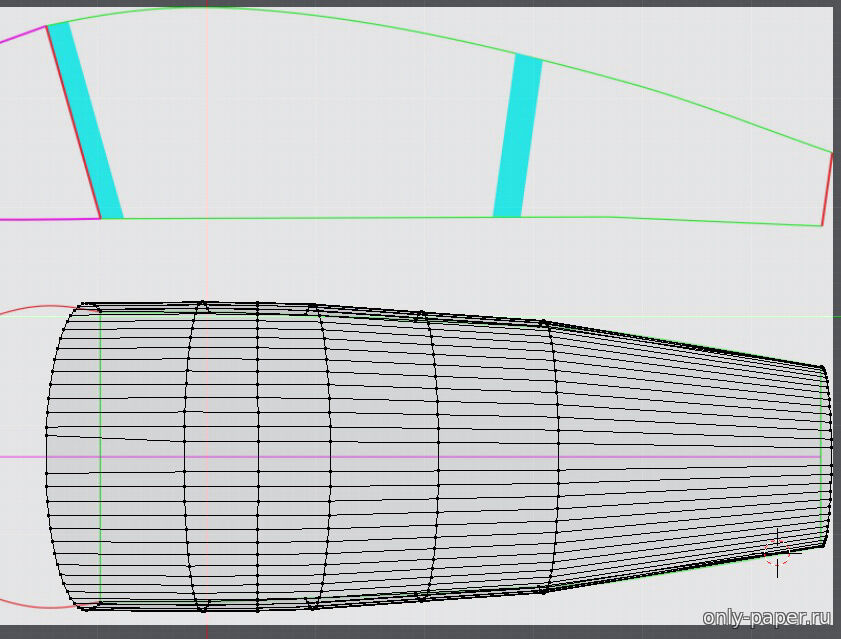

Наложил её на полученные контуры шаблонов и отсек всё лишнее.
Для справки:


|
| |
|
|
| Kirill102 | Дата: Вторник, 10.06.2025, 23:03 | Сообщение # 3 |
|
Группа: Опытные
Сообщений: 957
Репутация: 10827
Награды: 0
Статус: Offline

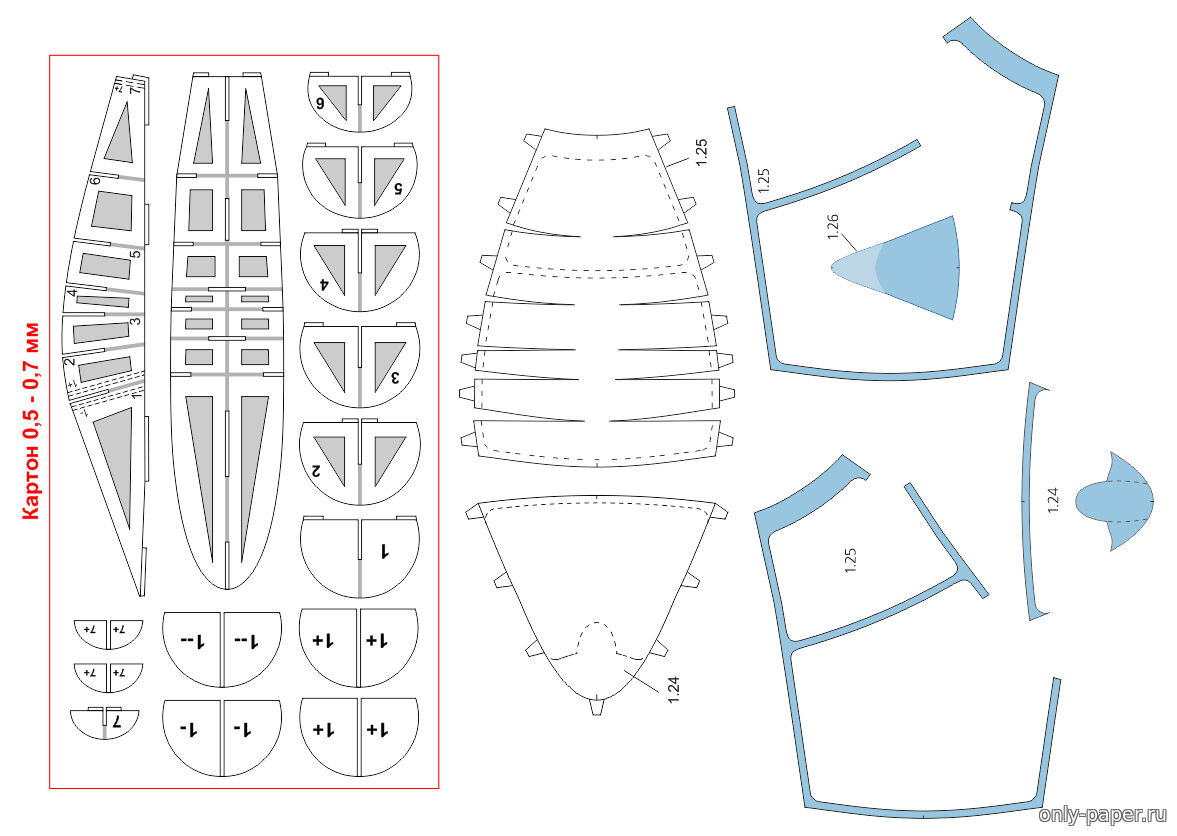

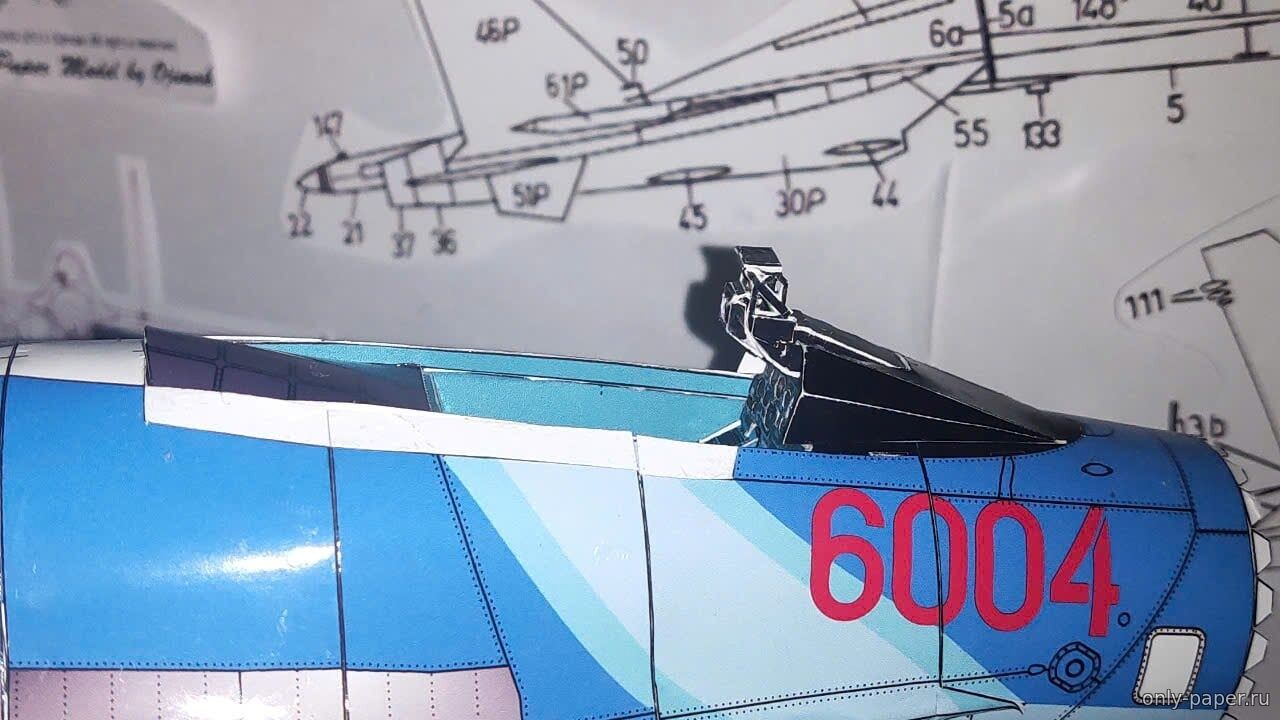

| Осталось уточнить переплет остекления и внести некоторые мелкие улучшения по рекомендации заказчика.
К примеру, совершенно точно надо опускать на пару миллиметров вниз приборную доску.
|
| |
|
|
| vovuongkhang | Дата: Среда, 11.06.2025, 12:35 | Сообщение # 4 |
Группа: Опытные
Сообщений: 29
Репутация: 57
Награды: 0
Статус: Offline
| Потрясающий! Я думаю о том, как сделать его открывающимся, но давайте сначала отольем навес, а затем изменим конструкцию, чтобы он мог открываться.
|
| |
|
|
| Ramzes | Дата: Среда, 11.06.2025, 16:03 | Сообщение # 5 |
Группа: Опытные
Сообщений: 72
Репутация: 151
Награды: 0
Статус: Offline
| Кирилл красавчик!Только думал тебе написать,что не хватает на одноместный шаблон фонаря,а тут такая тема.Дополню кое что,так как ты взял шаблон от Максарта Су-33(не знаю учел ли он это в своей модели),но на прототипе Су-33 фонарь слегка выше и можно сказать лобастее чем на Су-27,так как на 33 конструктивно было приподнято кресло для обзора пилота.Под рукой нет фотошопа,можешь на чертежах Глазкова посмотреть,там это отображено.Но с другой стороны,в 33 масштабе можно не ловить этот момент, у тебя и так по проекции правильно.
Сообщение отредактировал Ramzes - Среда, 11.06.2025, 16:28 |
| |
|
|
| Kirill102 | Дата: Пятница, Вчера, 21:02 | Сообщение # 6 |
|
Группа: Опытные
Сообщений: 957
Репутация: 10827
Награды: 0
Статус: Offline

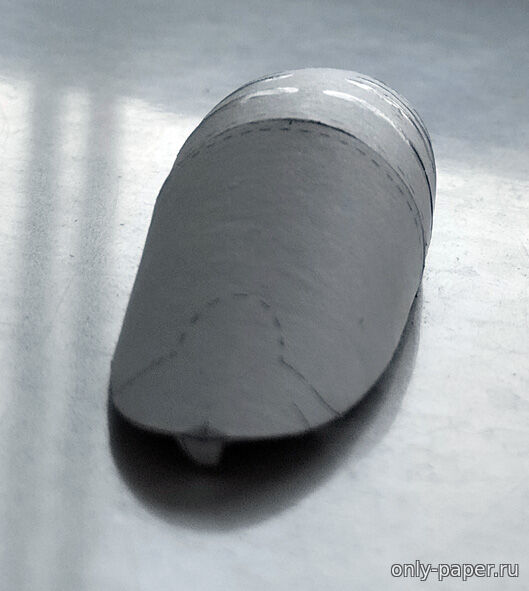

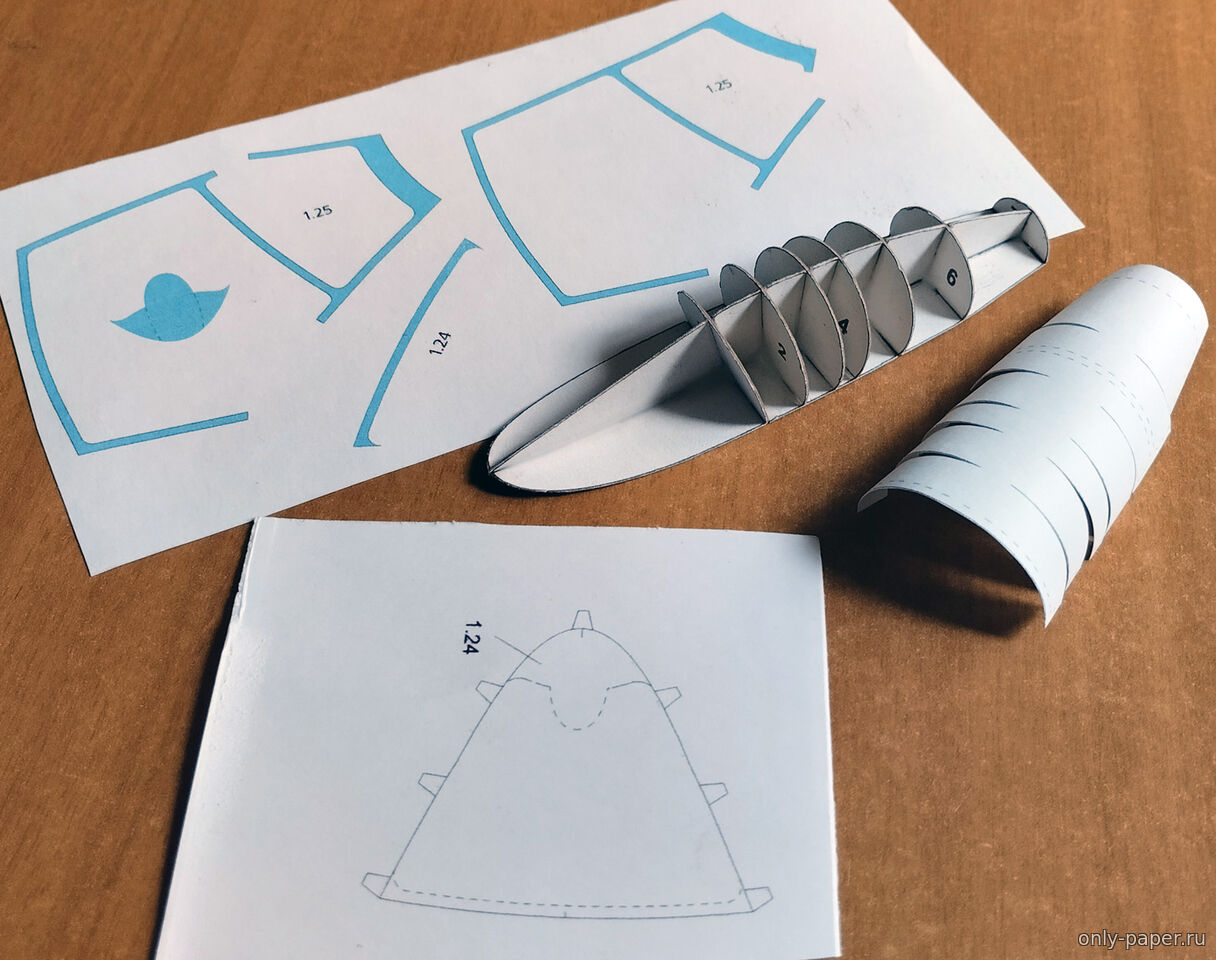

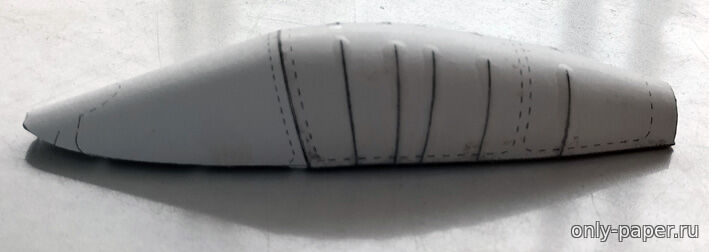

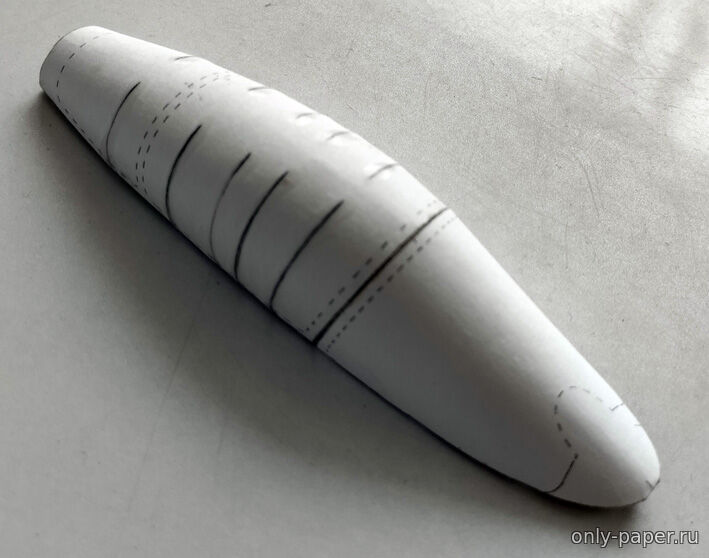

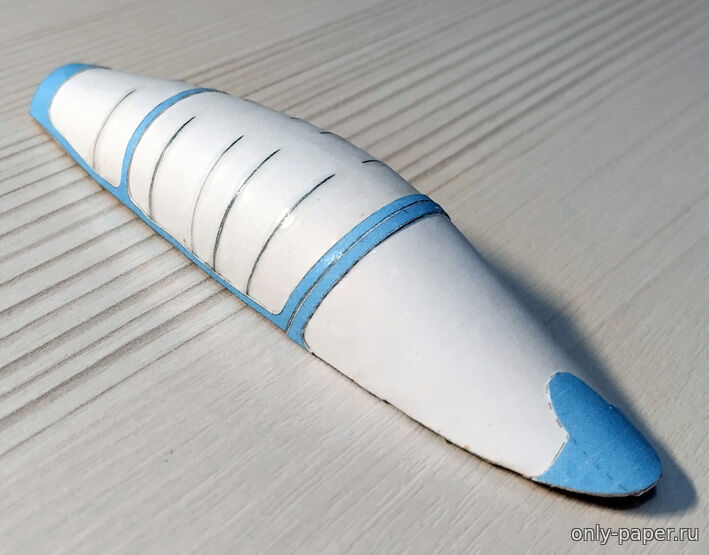

| Процесс завершен.


https://disk.yandex.ru/i/1OYQofu-lPTIqA
|
| |
|
|
| Kirill102 | Дата: Пятница, Вчера, 21:06 | Сообщение # 7 |
|
Группа: Опытные
Сообщений: 957
Репутация: 10827
Награды: 0
Статус: Offline

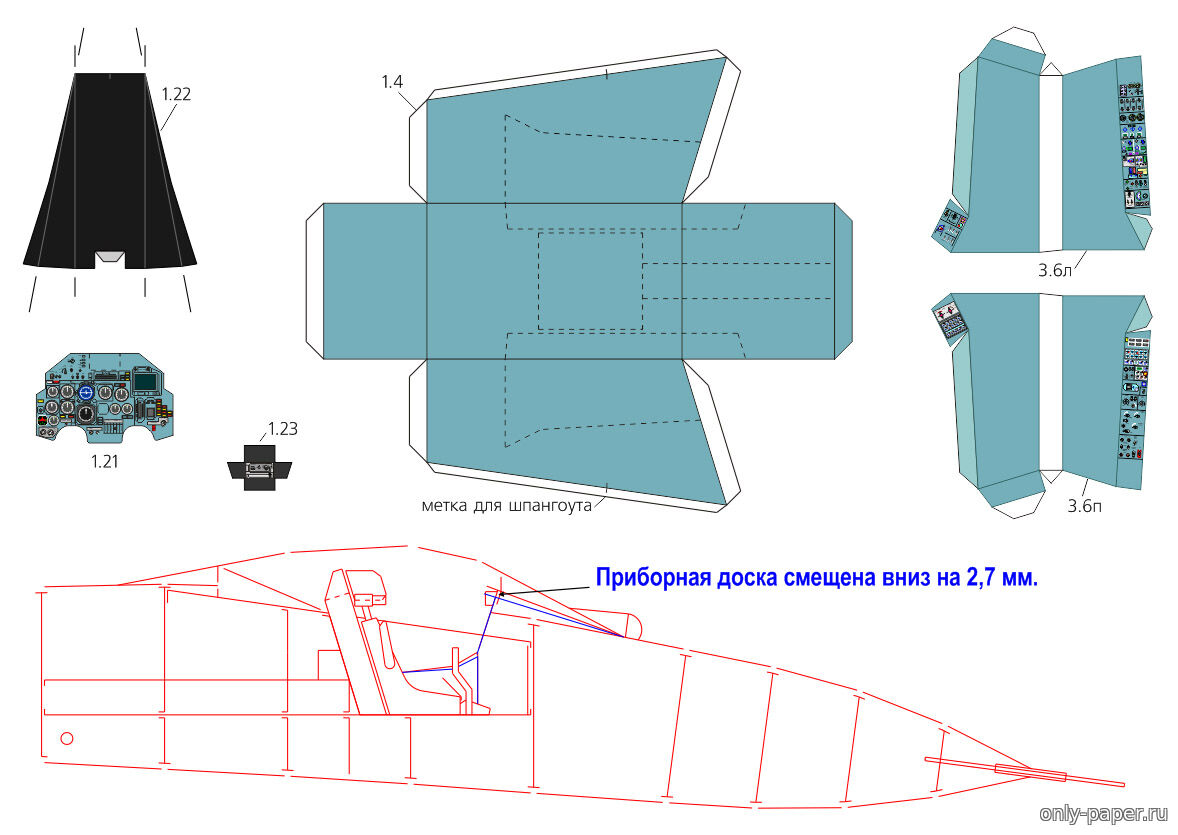

| Так же по просьбе камрада сделал ниже на 2,7 мм приборную доску.
Так было:
Так стало:
https://disk.yandex.ru/i/1idjgxfmyYFELw
|
| |
|
|
