| Привет!
Надо бы уже начать показывать свой долгострой на ниве железного флота.
Начал клеить в июне 2019 года еще до ковидлы. Лазерную резку не нашел, поэтому все резал сам

Килевая рамка, это уже февраль 20
Каркас в сборе. Один из кормовых шпангоутов с ошибкой, пришлось подрезать, чтобы было ровно
Все шпангоуты задублировал и подрезал по периметру на 1 мм (примерно), чтобы был каркас для черновой обшивки

Каркас добил только к осени 21
|
| |
|
|
| mmshotin | Дата: Пятница, 24.10.2025, 06:28 | Сообщение # 2 |
|
Группа: Опытные
Сообщений: 159
Репутация: 980
Награды: 1
Статус: Offline
| Потом очень долго делал черновую обшивку, каждую штуку вырезал по месту, весьма утомительная затея. Использовал в основном тонкий картон, но были и потолще куски, пользы от эьтого немного.

Добил только к марту 24. Одну шпацию для пробы забил пеноплексом, не очень понравилось. Шпаклевал чуть-чуть, больше шкурил.
Болванка вышла довольно крепкая в итоге
|
| |
|
|
| mmshotin | Дата: Пятница, 24.10.2025, 06:39 | Сообщение # 3 |
|
Группа: Опытные
Сообщений: 159
Репутация: 980
Награды: 1
Статус: Offline

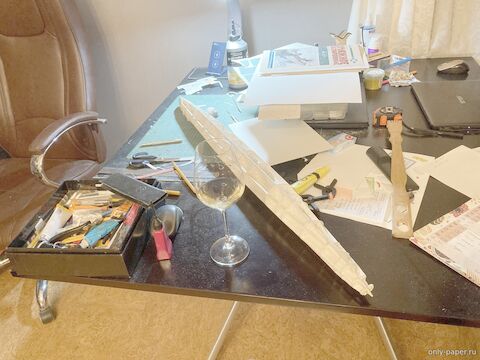

| В 100 масштабе дура очень большая, это накладывает свои нюансы

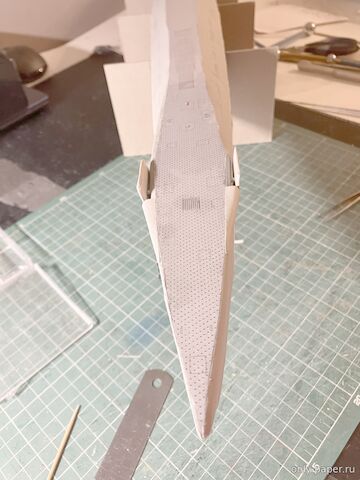

По черновому каркасу обшил сканами обшивки на тонкой бумаге, чтобы понять уровень сходимости и обозначить ватерлинию. Некоторые провисы усилил накладками.

Ну и каркас палубы сделал. Это уже новогодние каникулы 25
Сообщение отредактировал mmshotin - Пятница, 24.10.2025, 06:59 |
| |
|
|
|
| mmshotin | Дата: Пятница, 24.10.2025, 06:54 | Сообщение # 5 |
|
Группа: Опытные
Сообщений: 159
Репутация: 980
Награды: 1
Статус: Offline
| Надводный борт наклеивал уже на каркас напрямую, экспериментировал с клеями. Пока удобнее всего сочетание момент-кристалла и хорошего ПВА.
Шпигаты резать не стал, показалось что будет только хуже

Колодец для якоря сделал без использования штатной выкройки, немного коряво вышло. Ну и как на оригинале - только с одной стороны.
 с
Кормовая часть обшивки спроектирована не очень, но хоть как-то. Разнотон опять же
Стыки с палубой немного разбавленным акрилом оттонировал

Сообщение отредактировал mmshotin - Пятница, 24.10.2025, 07:01 |
| |
|
|
| mmshotin | Дата: Пятница, 24.10.2025, 06:58 | Сообщение # 6 |
|
Группа: Опытные
Сообщений: 159
Репутация: 980
Награды: 1
Статус: Offline
| Дальше пошла деталировка. Якорь сделал из двух якорей, торчит слишком сильно.
Передние рули глубины в сложенном состоянии

Это уже октябрь 25
Сообщение отредактировал mmshotin - Пятница, 24.10.2025, 06:59 |
| |
|
|
| Ура-патриот | Дата: Воскресенье, 26.10.2025, 06:50 | Сообщение # 7 |
Группа: Мастера
Сообщений: 1504
Репутация: 1241
Награды: 1
Статус: Offline
| Весьма и весьма получается! С удовольствием посмотрел фото сборки. ПЛ вообще сложно собирать. Разнотон, зараза, портит общее впечатление. Может под покраску корпус? Заодно, все "заплатки" можно зашкурить.
«В тяжкие времена безотчетного страха и неясности судьбы я нашел простое лекарство от душевной смуты: в Доме Капитанов я неспешно разглядывал судовые модели. Созерцание крошечных каравелл и фрегатов, где сочеталась неторопливая мудрость, кропотливость мастеров с воспоминаниями о плаваниях вокруг неоткрытого мира, успокаивает человека, возвращая ему равновесие духа, ясное сознание и надежду…» (В.П. Крапивин «Застава на Якорном поле»)
|
| |
|
|
| mmshotin | Дата: Воскресенье, 26.10.2025, 19:51 | Сообщение # 8 |
|
Группа: Опытные
Сообщений: 159
Репутация: 980
Награды: 1
Статус: Offline
| Красить опасаюсь, да и хочется чистый картон иметь. Да и надоело с корпусом возиться, хочется уже деталировку делать.
Плюс на обшивке есть несколько типографских имитаций крышек торпедных аппаратов, которые утратятся.

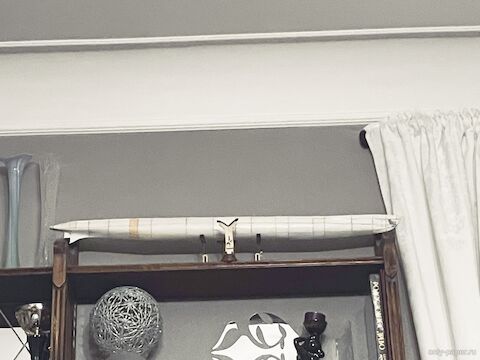

Здоровенная дура выходит, в 100 масштабе еле на метровую полку влезает
|
| |
|
|
| mmshotin | Дата: Понедельник, 10.11.2025, 07:52 | Сообщение # 9 |
|
Группа: Опытные
Сообщений: 159
Репутация: 980
Награды: 1
Статус: Offline
| Начал делать винторулевую группу. Руль усилил оточенным пивным картоном.
Дейдвуды свернул на шпажке для шашлычков.

Дейдвудные трубы долго выравнивал по месту, но все равно вышло не идеально. Стыки тонировал жидким акрилом и простым карандашом.
Горизонтальный кронштейн сделал не по плану разработчика, разрезал на две половинки. Ну и известная проблема с тем что выкройки для кронштейна не отзеркалены. Закрыл странный уступ на корме запасом цвета.

И один винт снабдил лопастями, тут все корректно в наборе, слегка блестит даже

Сообщение отредактировал mmshotin - Понедельник, 10.11.2025, 07:54 |
| |
|
|
| mmshotin | Дата: Воскресенье, 16.11.2025, 06:12 | Сообщение # 10 |
|
Группа: Опытные
Сообщений: 159
Репутация: 980
Награды: 1
Статус: Offline
| Доделал винты и рули. Рули подклеил на тонкий картон и сделал коробчатую вставку. Клеил на ПВА + момент-кристалл

Смонтировал на зубочистку, закрепил каплей ПВА.

Внешние кронштейны наклеил на пивной картон и отмалковал для острой передней кромки. Обратную сторону закрыл из запаса цвета. Белые стыки отттонировал разведенным акрилом + простой карнадаш

|
| |
|
|
| submariner | Дата: Понедельник, 17.11.2025, 17:43 | Сообщение # 11 |
Группа: Опытные
Сообщений: 64
Репутация: 115
Награды: 0
Статус: Offline
| Хорошо получается. Но сроки постройки конечно
|
| |
|
|
| mmshotin | Дата: Понедельник, 17.11.2025, 20:38 | Сообщение # 12 |
|
Группа: Опытные
Сообщений: 159
Репутация: 980
Награды: 1
Статус: Offline
| На самом деле долгострой это хорошо - если быстро стругать, то место на полках быстро заканчивается
|
| |
|
|
