БТ-5, быстроходный и красивый.
МаксАртДата: Воскресенье, 26.07.2020, 04:12 | Сообщение # 46
Группа: Разработчики
Сообщений: 4794
Репутация: 10944
Награды: 21
Статус: Offline

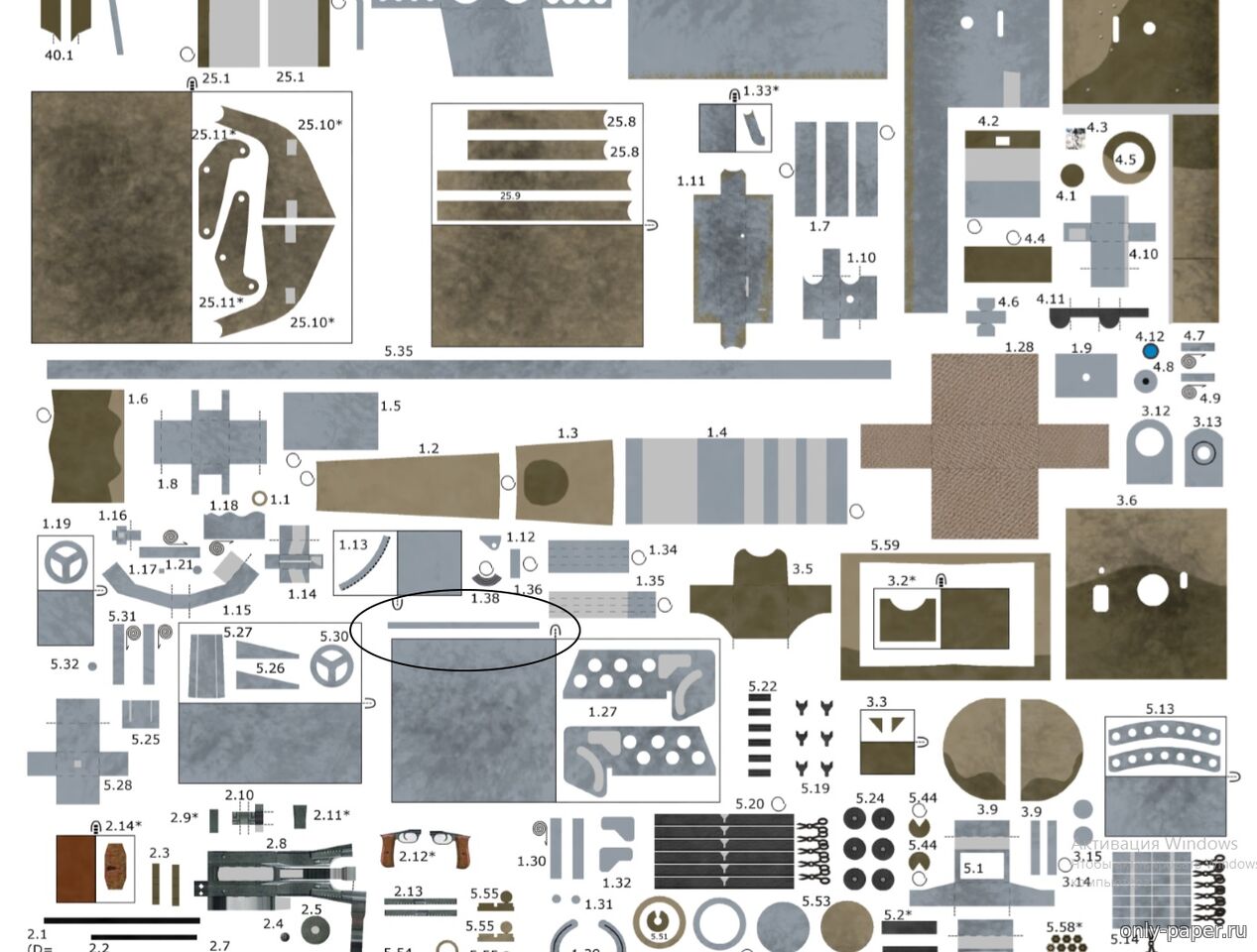

Долго ли, коротко ли, а я сейчас дорабатываю текстуры и можно печатать. Наконец стал рисовать инструкции более-менее по-человечески, на мой взгляд так куда лучше чем раньше.

Прикрепления: 5759984.jpg(137.2 Kb)


Визитка
В процессе: Як-130
Мои модели на Яндекс.Диске https://yadi.sk/d/VN5kAjdPiFpfL
Мои модели на Гугл.Диске https://drive.google.com/open?id=0B5ZH2Ked1Q--V2N5cVVHQzNIQ0k

МаксАртДата: Четверг, 06.08.2020, 09:38 | Сообщение # 47
Группа: Разработчики
Сообщений: 4794
Репутация: 10944
Награды: 21
Статус: Offline
Начнём-ка тест!
Начал с массовой и простой детали - снаряда. Их должно быть 115 штук.



После того, как склеил один - понял, что всю сотню клеить не хочу. Собрал по ходу раздумий напольный снарядный ящик и стал экспериментировать.



В принципе схожим диаметром и формой обладают зубочистки. Они лишь чуть потолще. Но будучи просто покрашенными - выглядят как брёвна неотёсанные, а не как боекомплект.



Если использовать зубочистки - то сначала пропитывать ПВА, потом шлифовать шкуркой. Ей-же-ей, проще склеить из бумаги. Видимо так и придётся.
Ну и собрал ванну корпуса, не до конца склеенный двигатель с трансмиссией примерил.

Прикрепления: 7362044.jpg(76.7 Kb) · 7819890.jpg(103.6 Kb) · 3074636.jpg(131.0 Kb) · 7882423.jpg(117.0 Kb) · 2122347.jpg(114.5 Kb) · 5855999.jpg(101.7 Kb) · 4899387.jpg(128.3 Kb)


Визитка
В процессе: Як-130
Мои модели на Яндекс.Диске https://yadi.sk/d/VN5kAjdPiFpfL
Мои модели на Гугл.Диске https://drive.google.com/open?id=0B5ZH2Ked1Q--V2N5cVVHQzNIQ0k

ShogunДата: Четверг, 06.08.2020, 16:38 | Сообщение # 48
Группа: Опытные
Сообщений: 628
Репутация: 509
Награды: 0
Статус: Offline
Макс, а радиаторы приклеил? А то они не правильно стоят. Верх надо в сторону двигателя отклонить, чтобы воздух через них продувался:


Вот как-то так (правда это в БТ-7), кроме того надо местечко сверху над двигателем оставить, чтобы радиаторы сверху трубкой соединить.
Прикрепления: 2749530.jpg(174.7 Kb) · 6753094.gif(800.6 Kb)


Сообщение отредактировал Shogun - Четверг, 06.08.2020, 16:50

ShogunДата: Четверг, 06.08.2020, 16:56 | Сообщение # 49
Группа: Опытные
Сообщений: 628
Репутация: 509
Награды: 0
Статус: Offline
Вот, нашёл по БТ-5 (правда двигатель я так понимаю не тот :-( так что могут быть нюансы)


Вот здесь, там ещё много интересного: http://voenspez.ru/index.php?topic=86630.0
Прикрепления: 4967260.jpg(323.8 Kb)


Сообщение отредактировал Shogun - Четверг, 06.08.2020, 17:09

ShogunДата: Четверг, 06.08.2020, 21:22 | Сообщение # 50
Группа: Опытные
Сообщений: 628
Репутация: 509
Награды: 0
Статус: Offline
А вот если брать двигатель М-5, то возможно радиаторы надо ставить вертикально (но в любом случае не вплотную к стенкам):

Вот в танке БТ-2:
Прикрепления: 2180065.jpg(120.1 Kb) · 7297900.jpg(86.5 Kb)


Сообщение отредактировал Shogun - Четверг, 06.08.2020, 21:29

Alex55Дата: Пятница, 07.08.2020, 16:45 | Сообщение # 51
Группа: Мастера
Сообщений: 1358
Репутация: 3524
Награды: 3
Статус: Offline
Цитата Shogun ()
Вот здесь, там ещё много интересного

Я так понял, что это отчет по испытаниям будущего БТ-7 по сравнению с обычной пятеркой.


Моя визитка

BoyanistДата: Пятница, 07.08.2020, 20:59 | Сообщение # 52
Группа: Опытные
Сообщений: 505
Репутация: 23
Награды: 0
Статус: Offline
МаксАрт,
Цитата
В принципе схожим диаметром и формой обладают зубочистки. Они лишь чуть потолще. Но будучи просто покрашенными - выглядят как брёвна неотёсанные, а не как боекомплект.

У Tamiya есть бронзовая краска, номер сейчас не вспомню, ибо не дома, но качество просто улетное. Если надо, по приезде могу найти.

По поводу тиражирования можно использовать технологию из "Моделиста-Конструктора": ссылка

ShogunДата: Пятница, 07.08.2020, 22:39 | Сообщение # 53
Группа: Опытные
Сообщений: 628
Репутация: 509
Награды: 0
Статус: Offline
Цитата Boyanist ()
По поводу тиражирования

Здесь на форуме тоже была интересная технология

alexlutДата: Суббота, 08.08.2020, 03:43 | Сообщение # 54
Группа: Мастера
Сообщений: 4144
Репутация: 2601
Награды: 1
Статус: Offline
Цитата Shogun ()
А вот если брать двигатель М-5, то возможно радиаторы надо ставить вертикально

Позвольте не согласиться:



Оптыццкий обман-с...
Прикрепления: 1708821.jpg(147.6 Kb)


Быстро, качественно и недорого — из этих трех вещей вы можете выбрать любые две.

Сообщение отредактировал alexlut - Суббота, 08.08.2020, 03:44

MIVДата: Суббота, 08.08.2020, 07:46 | Сообщение # 55
Группа: Опытные
Сообщений: 349
Репутация: 1017
Награды: 0
Статус: Offline
Только увидел тему, перечитал всю , есть что добавить. smile
Цитата andrey-58 ()
Гусеница на фото- БТ - 7.
Цитата alexlut ()
Цитата Hydrа ()
Ступицы у катков разные должны быть, а не копипаста.

Передняя другая, а остальные три чем отличаются?





Тема с моими перекрасами- https://only-paper.ru/forum/4-7309-1

МаксАртДата: Суббота, 15.08.2020, 09:57 | Сообщение # 56
Группа: Разработчики
Сообщений: 4794
Репутация: 10944
Награды: 21
Статус: Offline
Мужики, всё понял про радиаторы, переделаю! Правы, косяк!

MIV, и про ступицы согласен ). Всё будет учтено.

По поводу гусениц. Да, на 2 и 5 они отличались. Есть здесь только одна проблема: у гусениц "пятёрки" ширина проушины составляет 14 мм. Таким образом 0,56 мм в масштабе без учёта зазоров. А с ними все 0,4, иначе траки не будут подвижны. По-моему это не очень реально, с каждой стороны трака сделать 6-7 рабочих ушей такой ширины. Я попробую под конец теста, но... не знаю.

Пока клеил внутрянку понял одну важную вещь: сначала наносим детали на стенки каркаса, потом собираем каркас воедино. Иначе ой как не просто всё разместить! У меня тяги и приводы далеко не все. Именно потому что запихать их на место после сборки - увы.

А клеить снаряды оказалось делом не трудным. Под хорошее кино легко идут.




Прикрепления: 8330547.jpg(85.3 Kb) · 4056280.jpg(102.9 Kb) · 0837834.jpg(137.7 Kb) · 7602744.jpg(130.7 Kb) · 6153130.jpg(115.9 Kb) · 6756157.jpg(107.0 Kb) · 8649340.jpg(124.7 Kb) · 7895069.jpg(121.9 Kb) · 6934570.jpg(63.1 Kb) · 6420465.jpg(102.0 Kb)


Визитка
В процессе: Як-130
Мои модели на Яндекс.Диске https://yadi.sk/d/VN5kAjdPiFpfL
Мои модели на Гугл.Диске https://drive.google.com/open?id=0B5ZH2Ked1Q--V2N5cVVHQzNIQ0k

alexlutДата: Суббота, 15.08.2020, 14:46 | Сообщение # 57
Группа: Мастера
Сообщений: 4144
Репутация: 2601
Награды: 1
Статус: Offline
Фузюляж в сборе хорошо смотрится! И клёпушки красивые. Разве мож чутка мелковатые...

Быстро, качественно и недорого — из этих трех вещей вы можете выбрать любые две.

МаксАртДата: Среда, 19.08.2020, 08:37 | Сообщение # 58
Группа: Разработчики
Сообщений: 4794
Репутация: 10944
Награды: 21
Статус: Offline
alexlut, да, возможно. Пригляжусь.

Вообще моя сборка - это наглядный пример, как важно правильно выбрать краску для торцов. Я приходил в магазин с образцом печати, однако ж не угадал.


Прикрепления: 4742617.jpg(69.4 Kb) · 4362308.jpg(131.5 Kb) · 9561099.jpg(116.8 Kb) · 1642128.jpg(90.8 Kb) · 0209708.jpg(140.3 Kb) · 1509976.jpg(140.4 Kb) · 5881832.jpg(97.6 Kb) · 4114901.jpg(102.0 Kb)


Визитка
В процессе: Як-130
Мои модели на Яндекс.Диске https://yadi.sk/d/VN5kAjdPiFpfL
Мои модели на Гугл.Диске https://drive.google.com/open?id=0B5ZH2Ked1Q--V2N5cVVHQzNIQ0k

МаксАртДата: Пятница, 21.08.2020, 08:39 | Сообщение # 59
Группа: Разработчики
Сообщений: 4794
Репутация: 10944
Награды: 21
Статус: Offline
Потихоньку, а на самом деле довольно быстро, обрастает машина мелочами. Собственно, завтра останутся только гусеницы, остальное будет готово. Косяков нашёл - море. Караул.


Прикрепления: 0348014.jpg(88.0 Kb) · 8931603.jpg(105.3 Kb) · 2729824.jpg(102.9 Kb) · 4532597.jpg(112.9 Kb) · 5665254.jpg(146.7 Kb) · 5055698.jpg(134.0 Kb) · 1140746.jpg(137.0 Kb)


Визитка
В процессе: Як-130
Мои модели на Яндекс.Диске https://yadi.sk/d/VN5kAjdPiFpfL
Мои модели на Гугл.Диске https://drive.google.com/open?id=0B5ZH2Ked1Q--V2N5cVVHQzNIQ0k

alexlutДата: Воскресенье, 23.08.2020, 23:16 | Сообщение # 60
Группа: Мастера
Сообщений: 4144
Репутация: 2601
Награды: 1
Статус: Offline
Макс, не ругайся только, но может муар убрать с текстур? Он характерен для твоих ранних творений. А ты вон как вырос smile Ну не пачкается так техника cool
