USS Jeremiah O'Brien (Halinski) 1/200
|
|
| fatman | Дата: Понедельник, 13.10.2025, 00:29 | Сообщение # 1 |
Группа: Пользователи
Сообщений: 34
Репутация: 141
Награды: 0
Статус: Offline
| Новый проект - USS Jeremiah O'Brien (Halinski), оригинал.
Изначально задумывался с техникой на палубе и в трюмах.

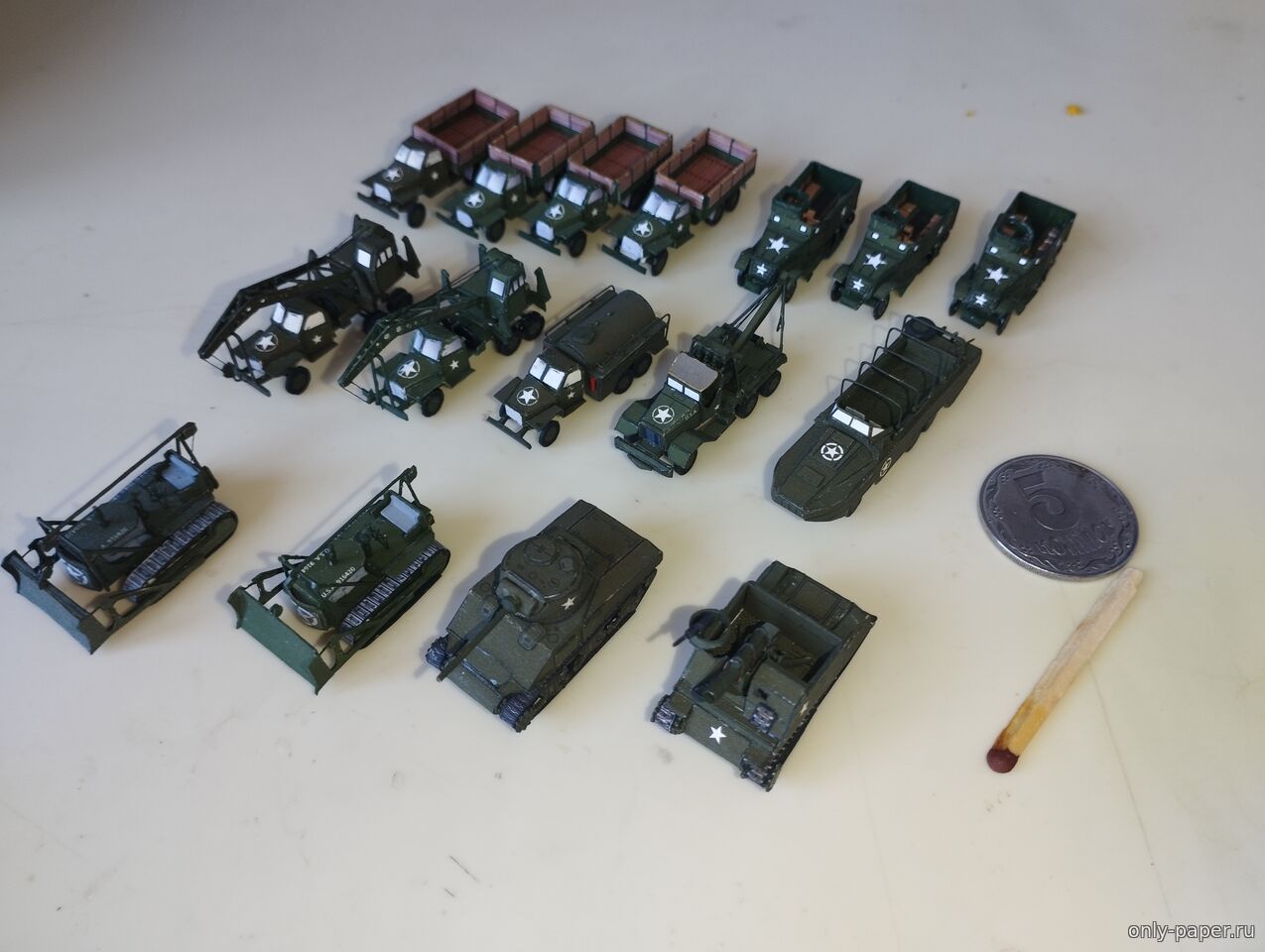

Перед закладкой самого корабля подготовлена техника в масштабе 1/200.
Вот это все будет размещено:

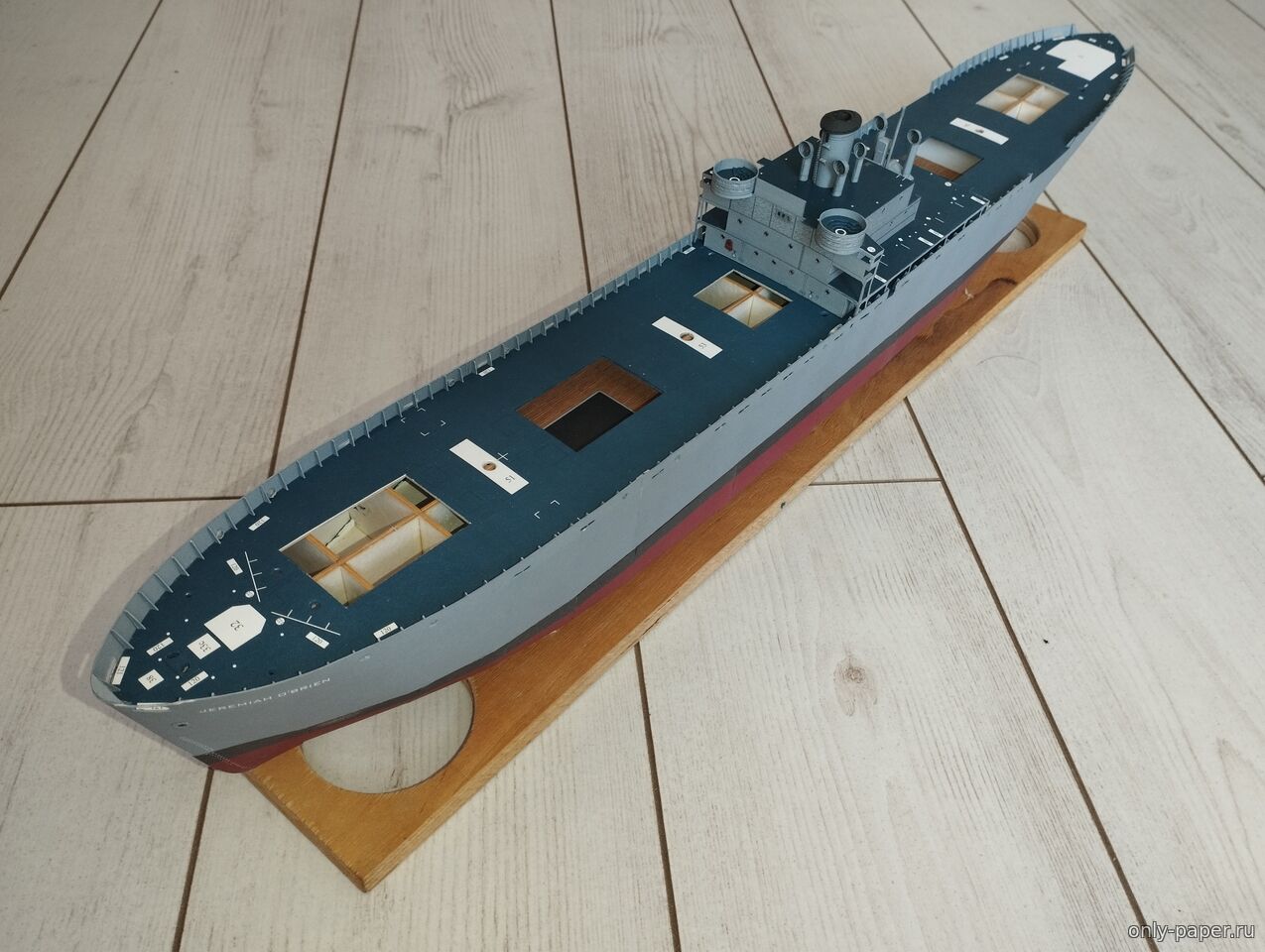

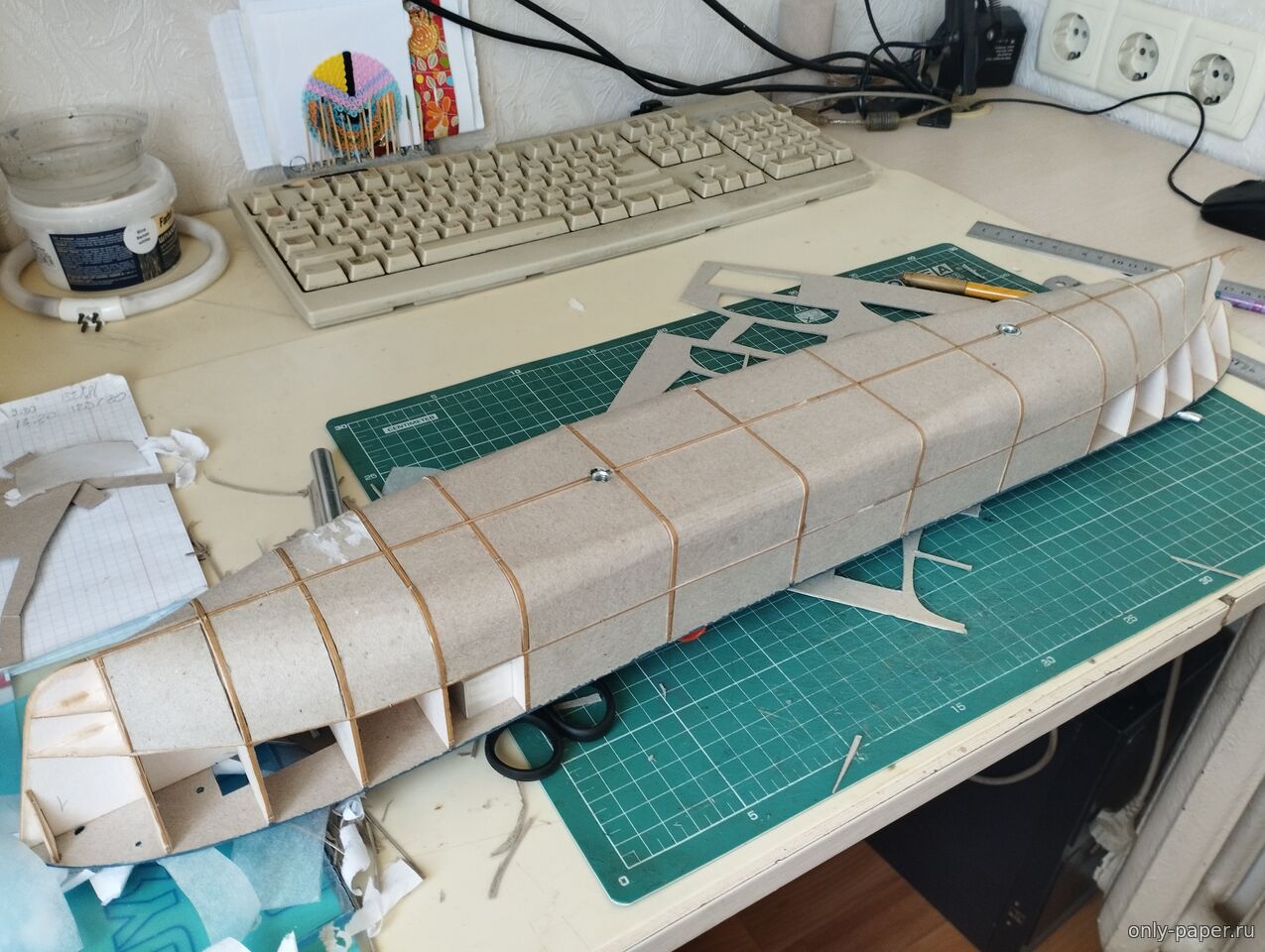

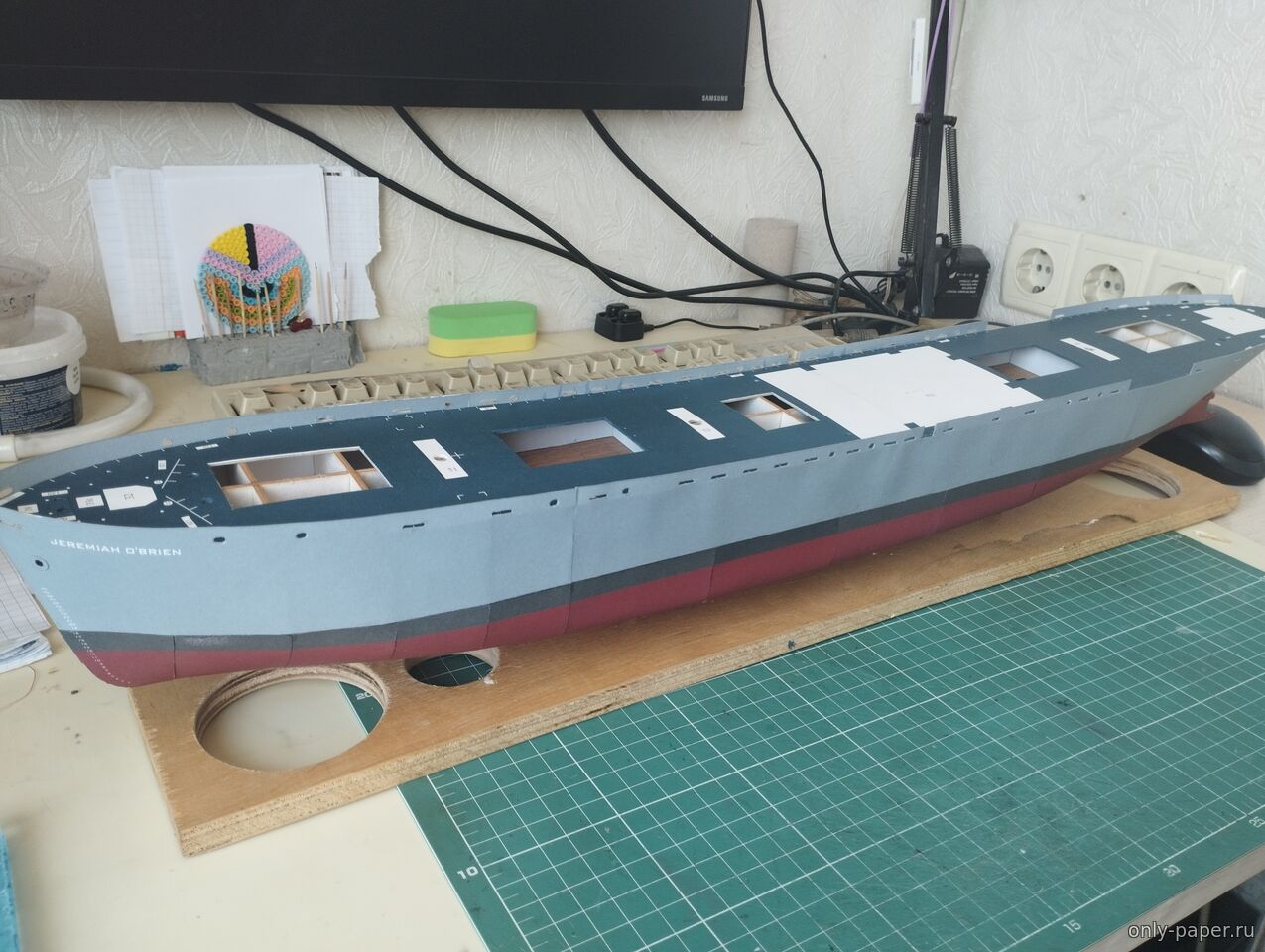

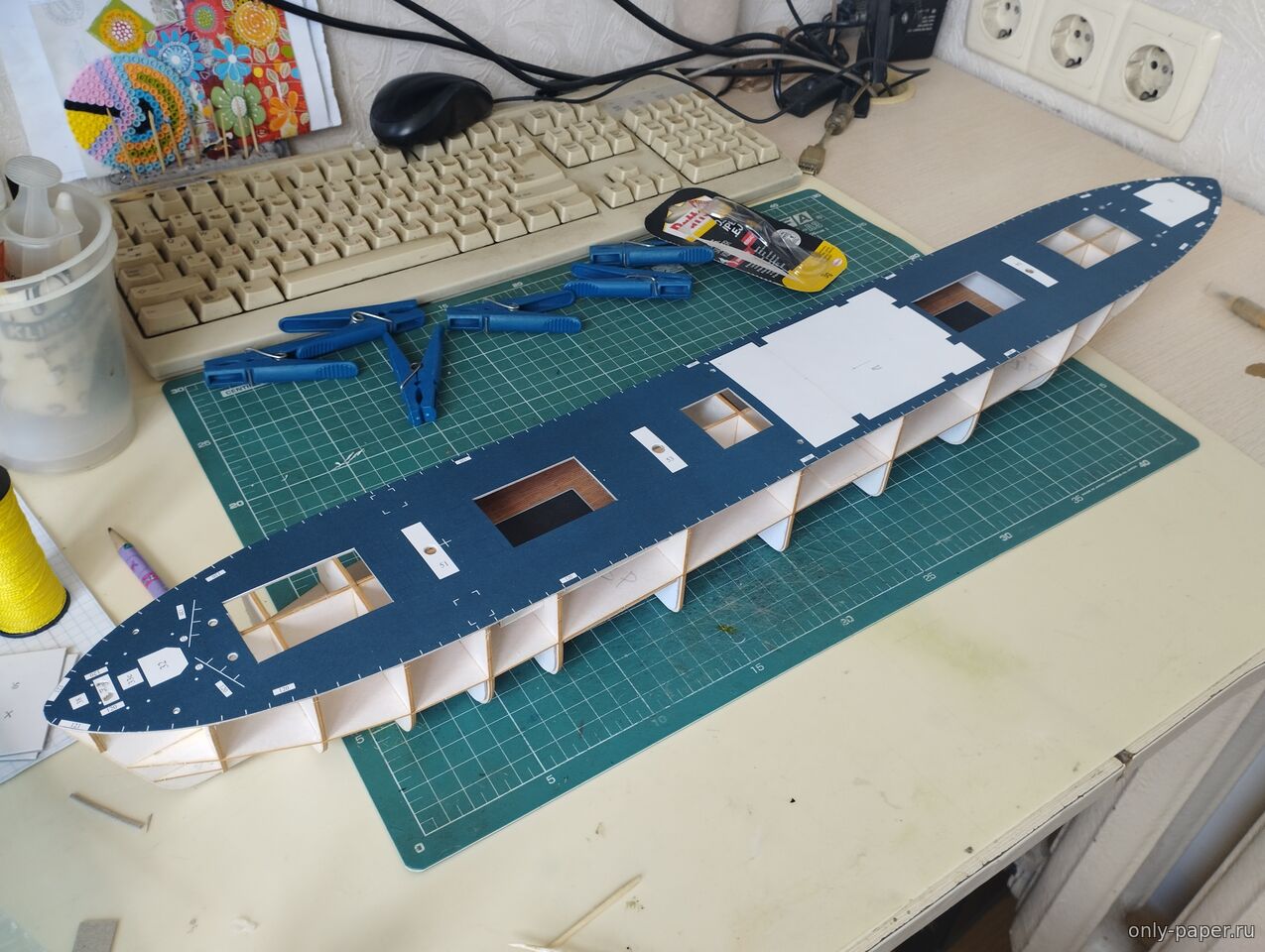

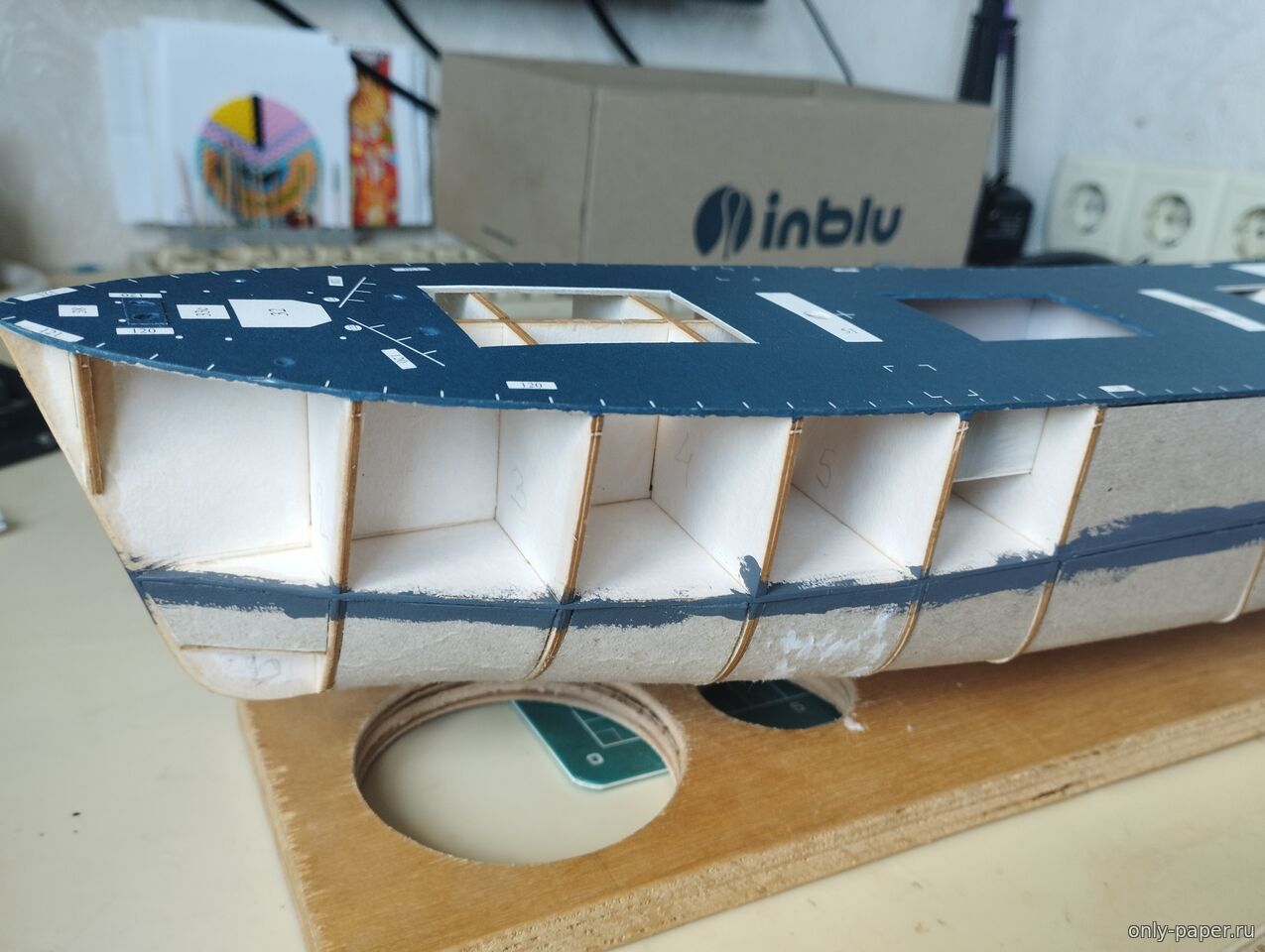

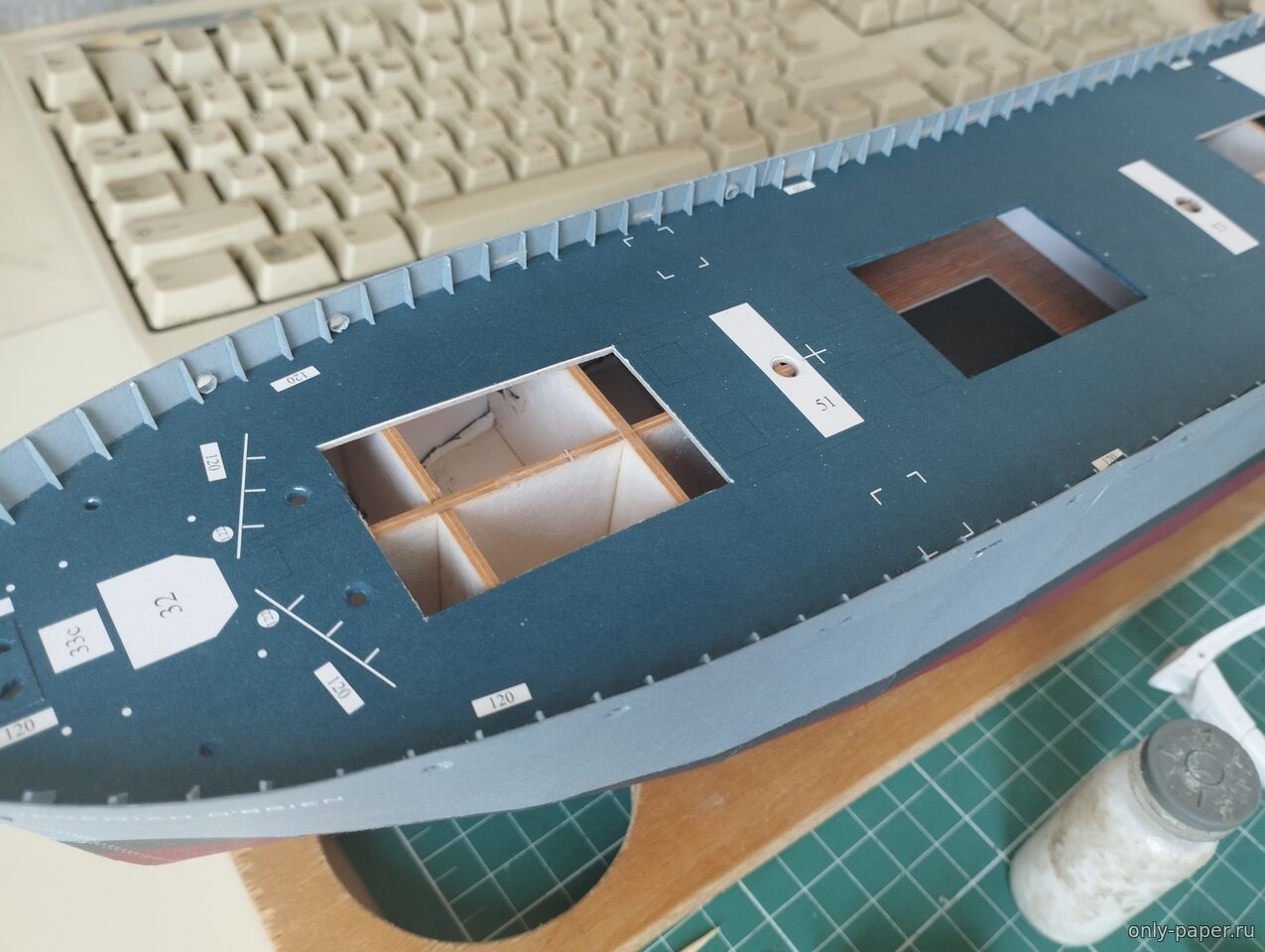

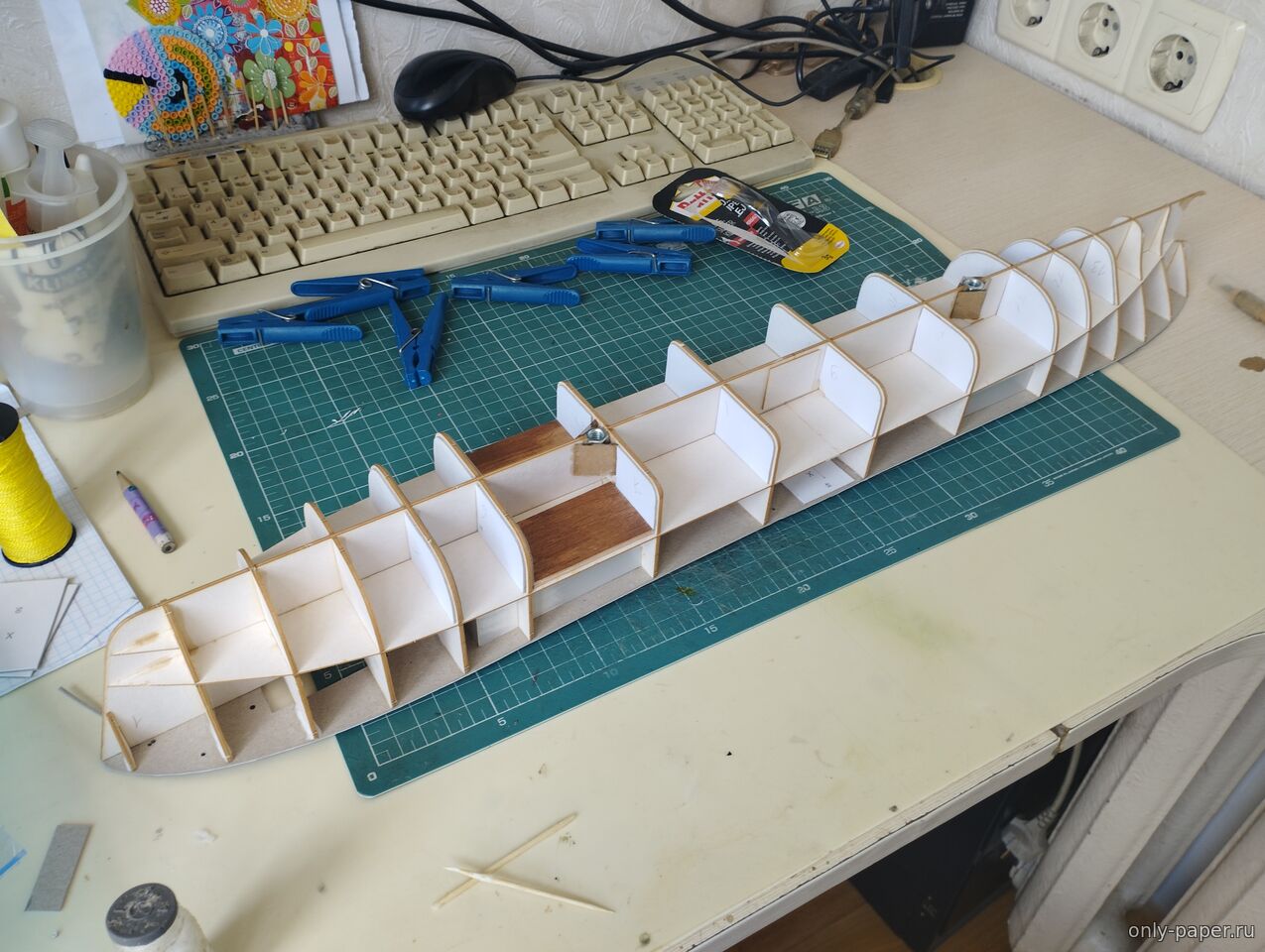

Собран каркас, наклеена палуба, добавлена ченовая обшивка из картона 1 мм.


|
| |
|
|
|
| fatman | Дата: Понедельник, 13.10.2025, 00:43 | Сообщение # 3 |
|
Группа: Пользователи
Сообщений: 34
Репутация: 141
Награды: 0
Статус: Offline

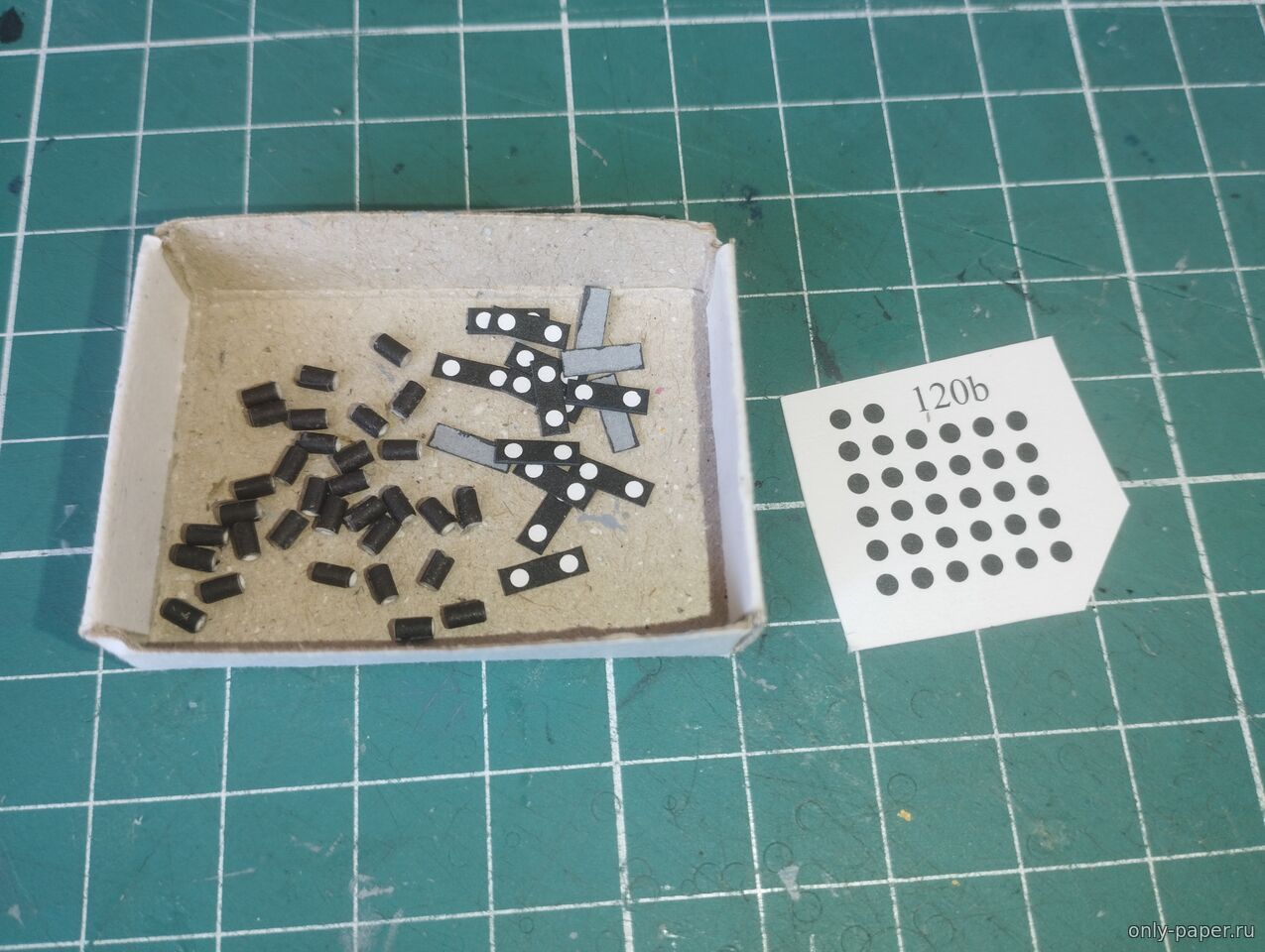

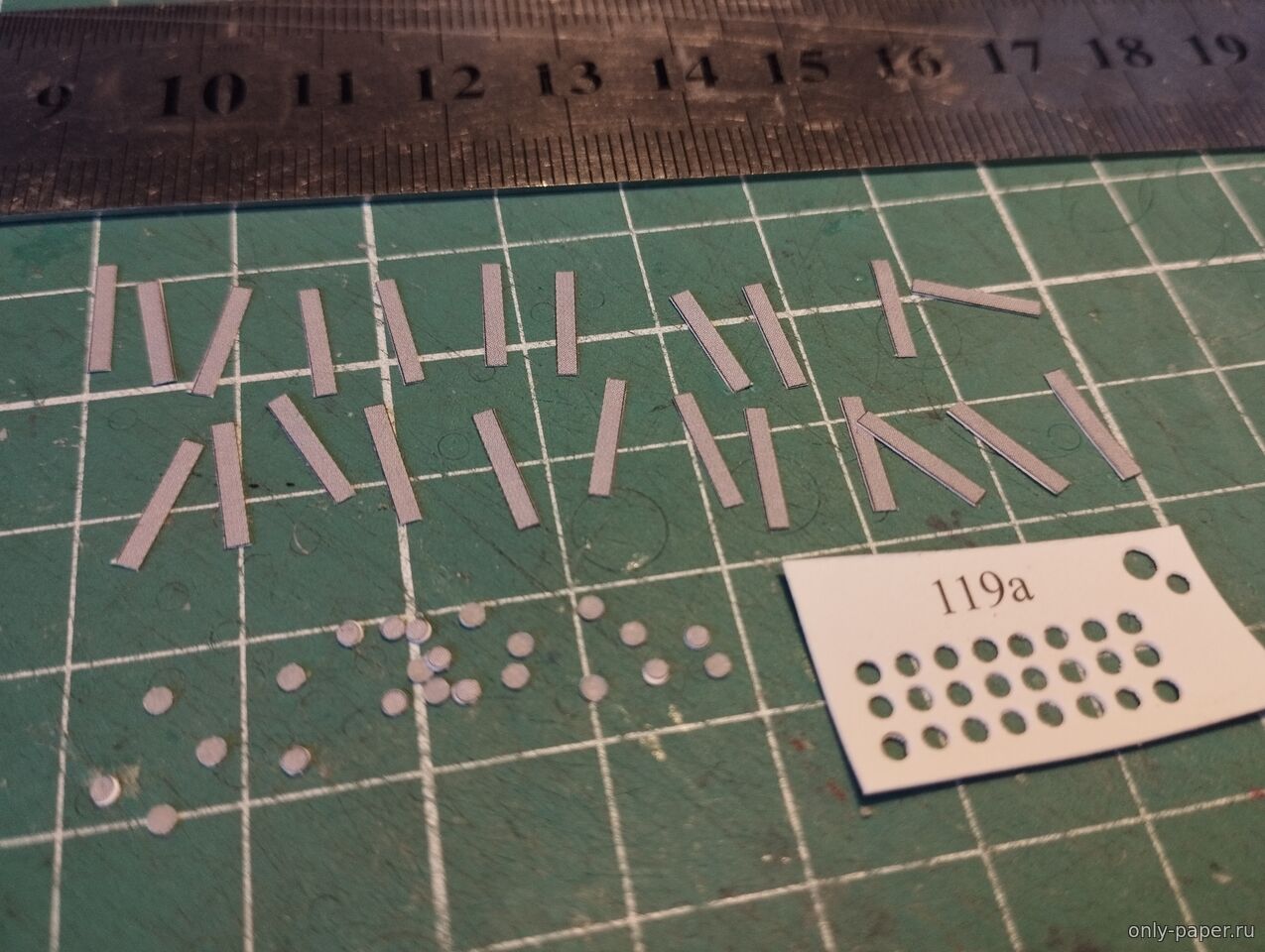

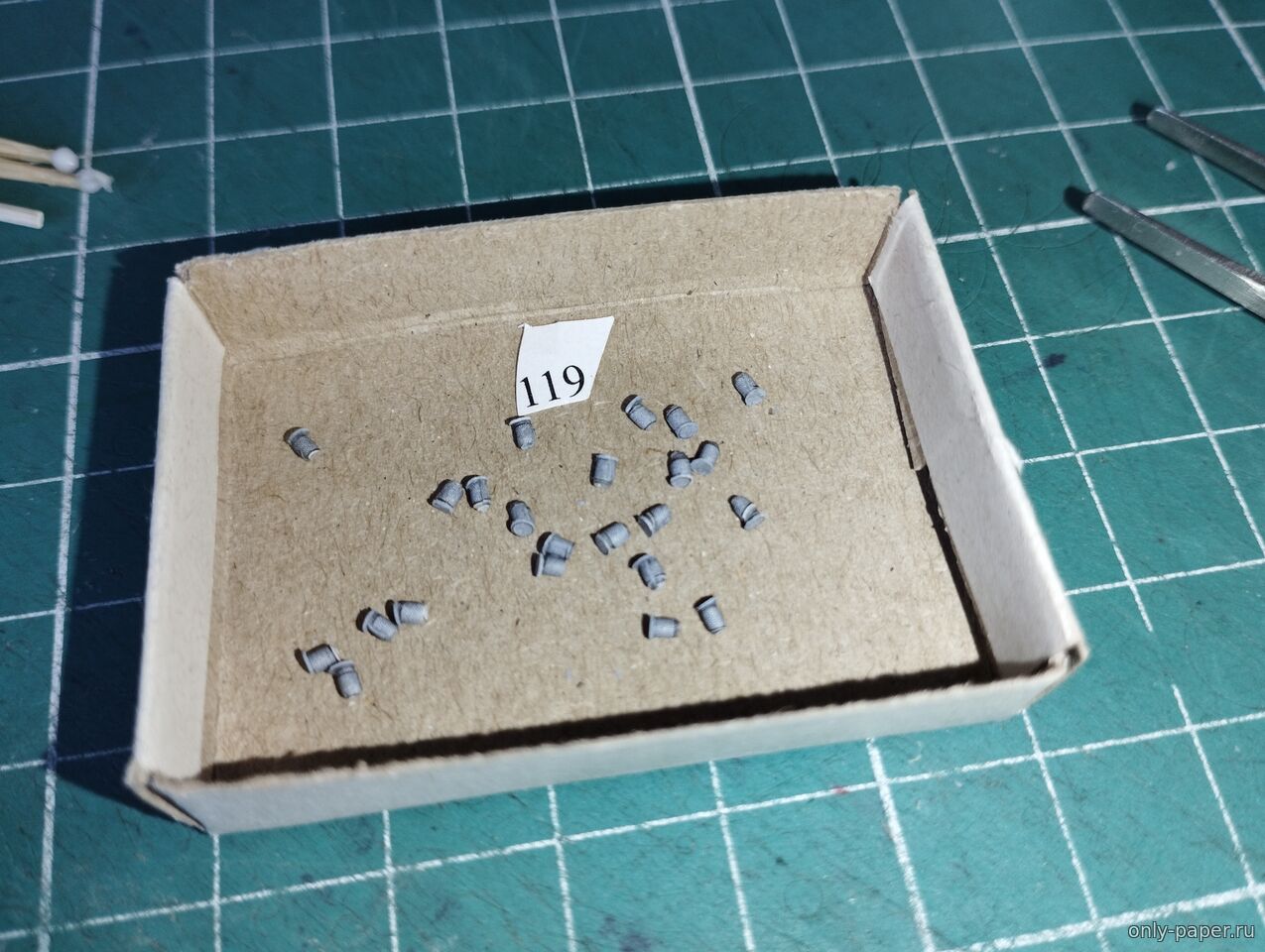

| Очередная мелочевка:

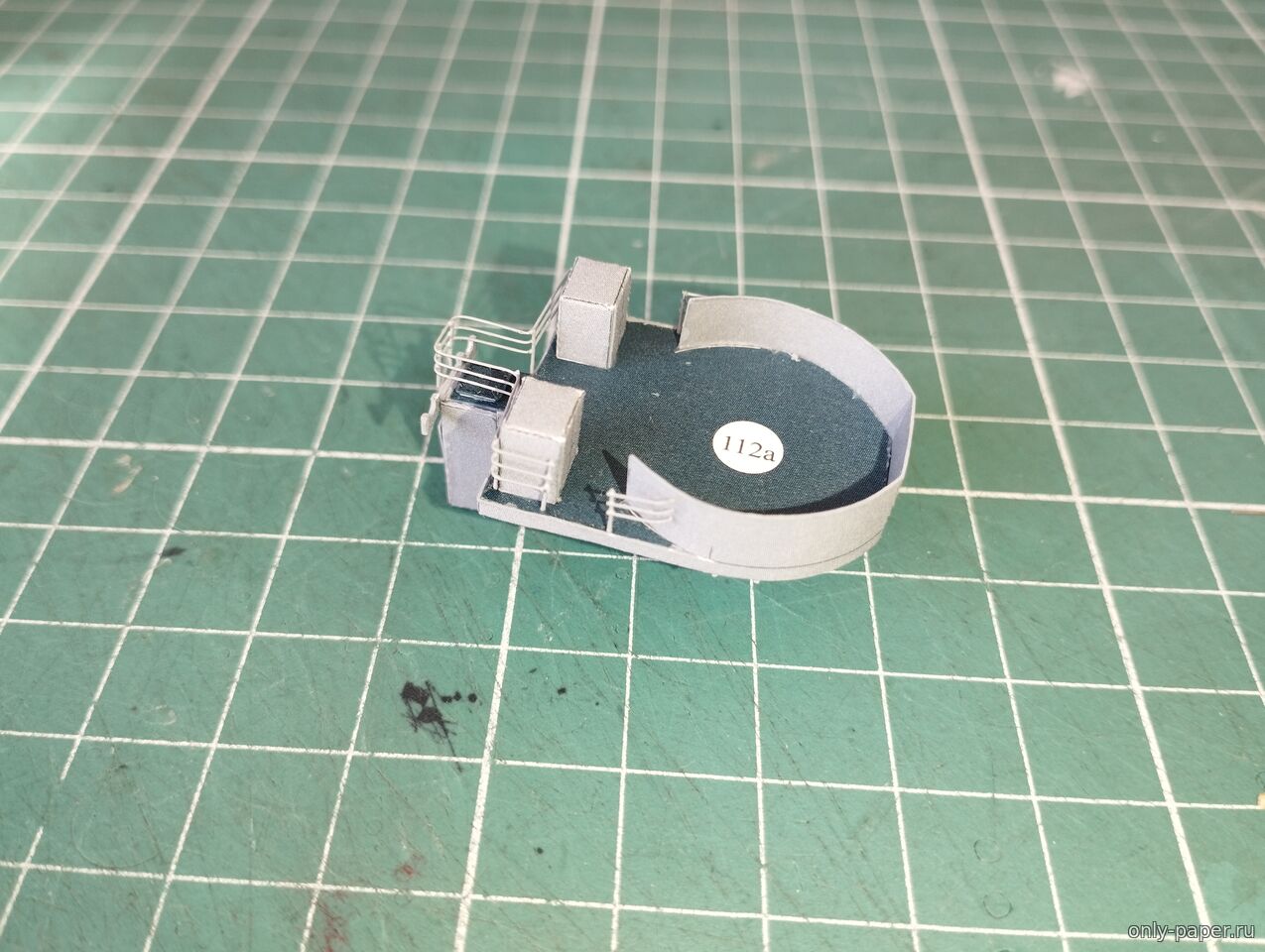

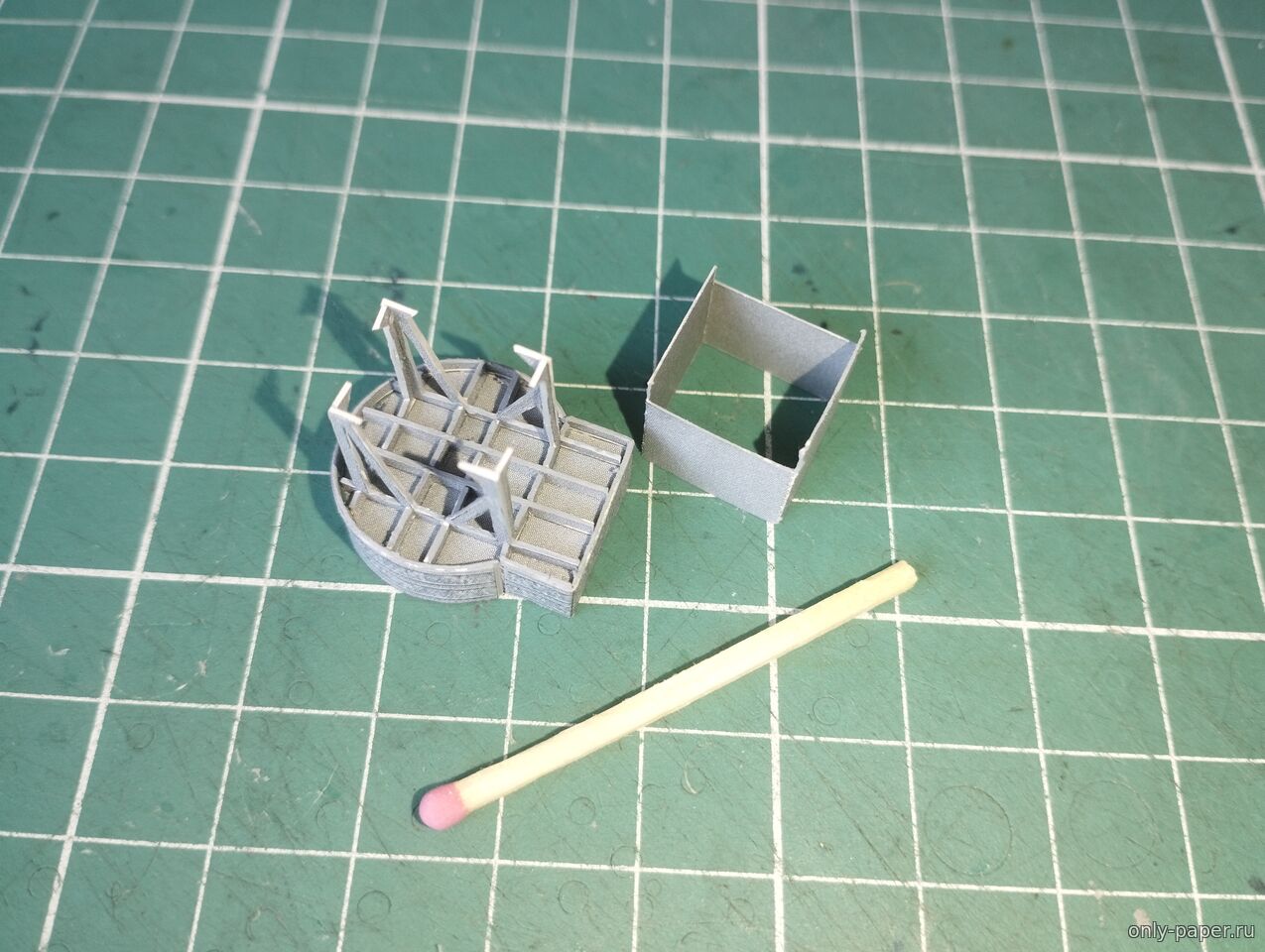

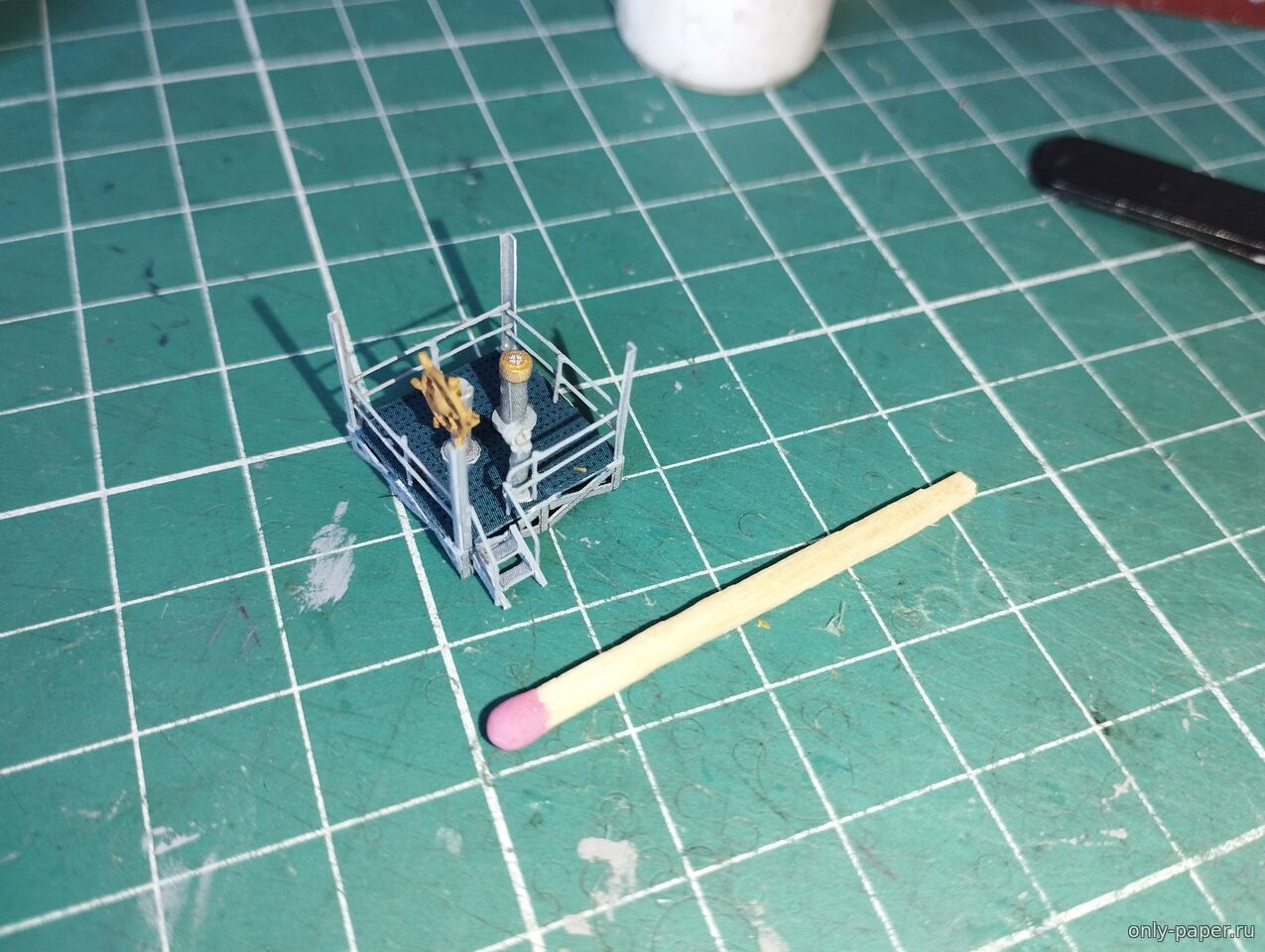

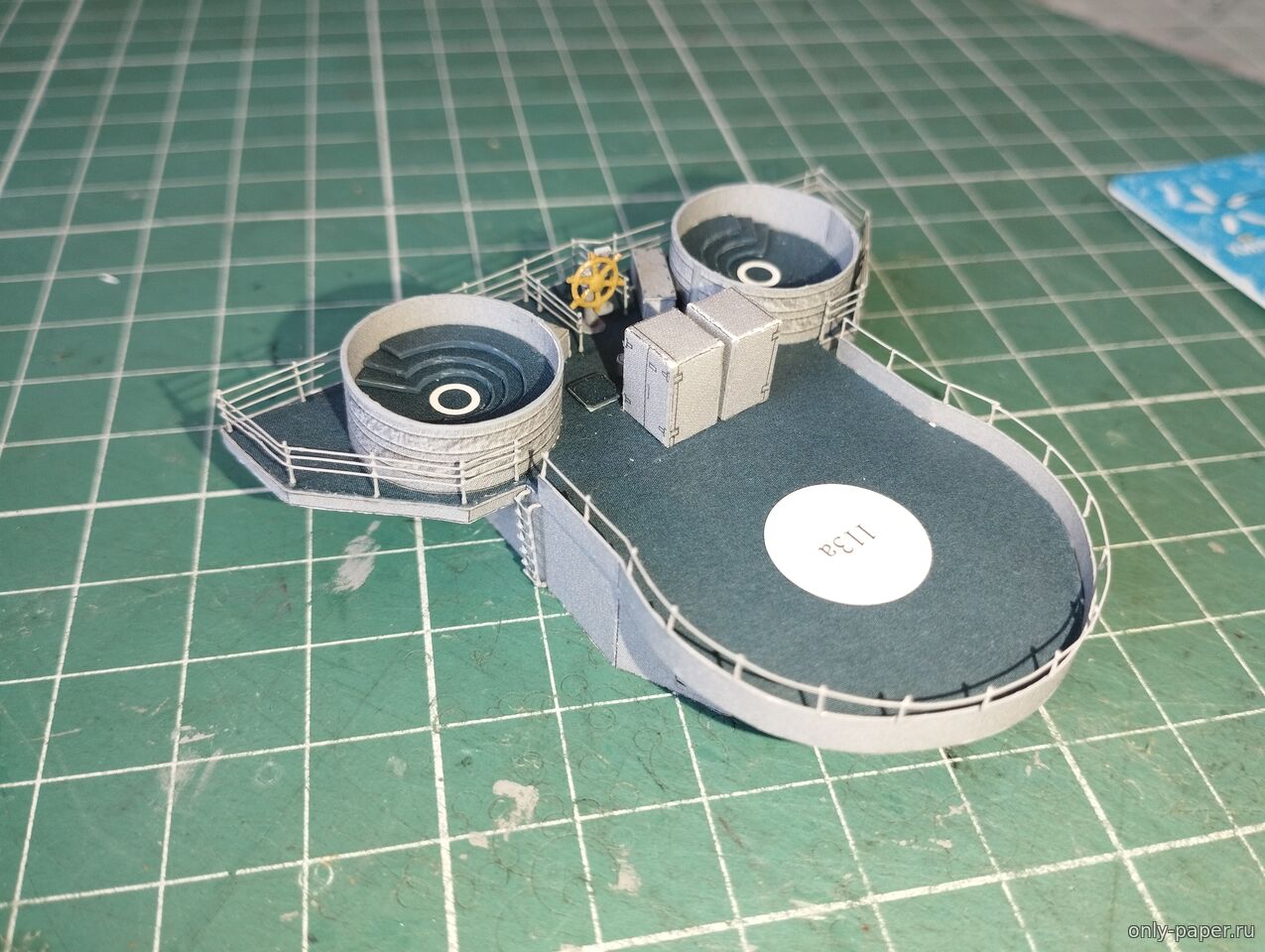

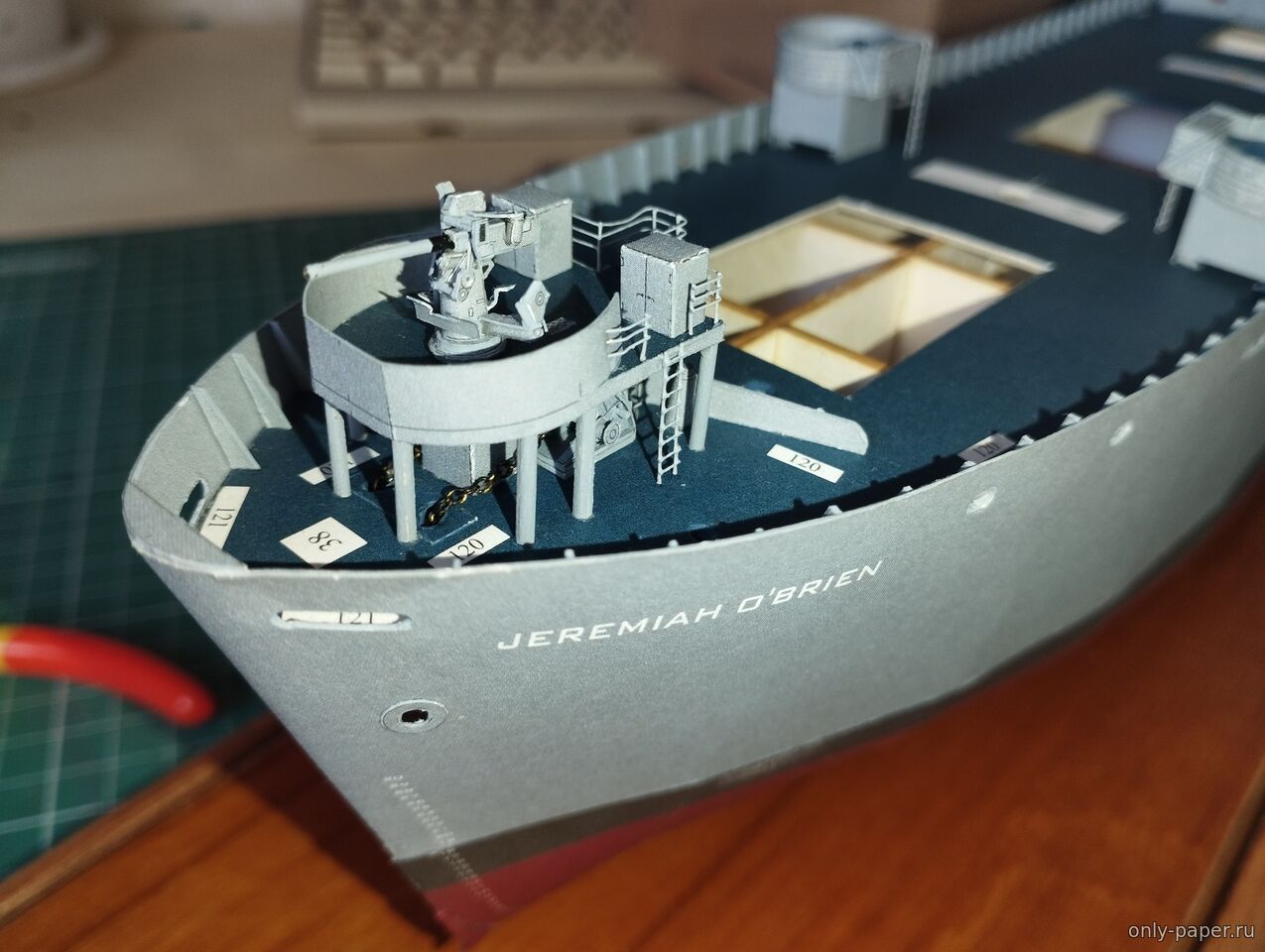

Орудийная надстройка на носу:

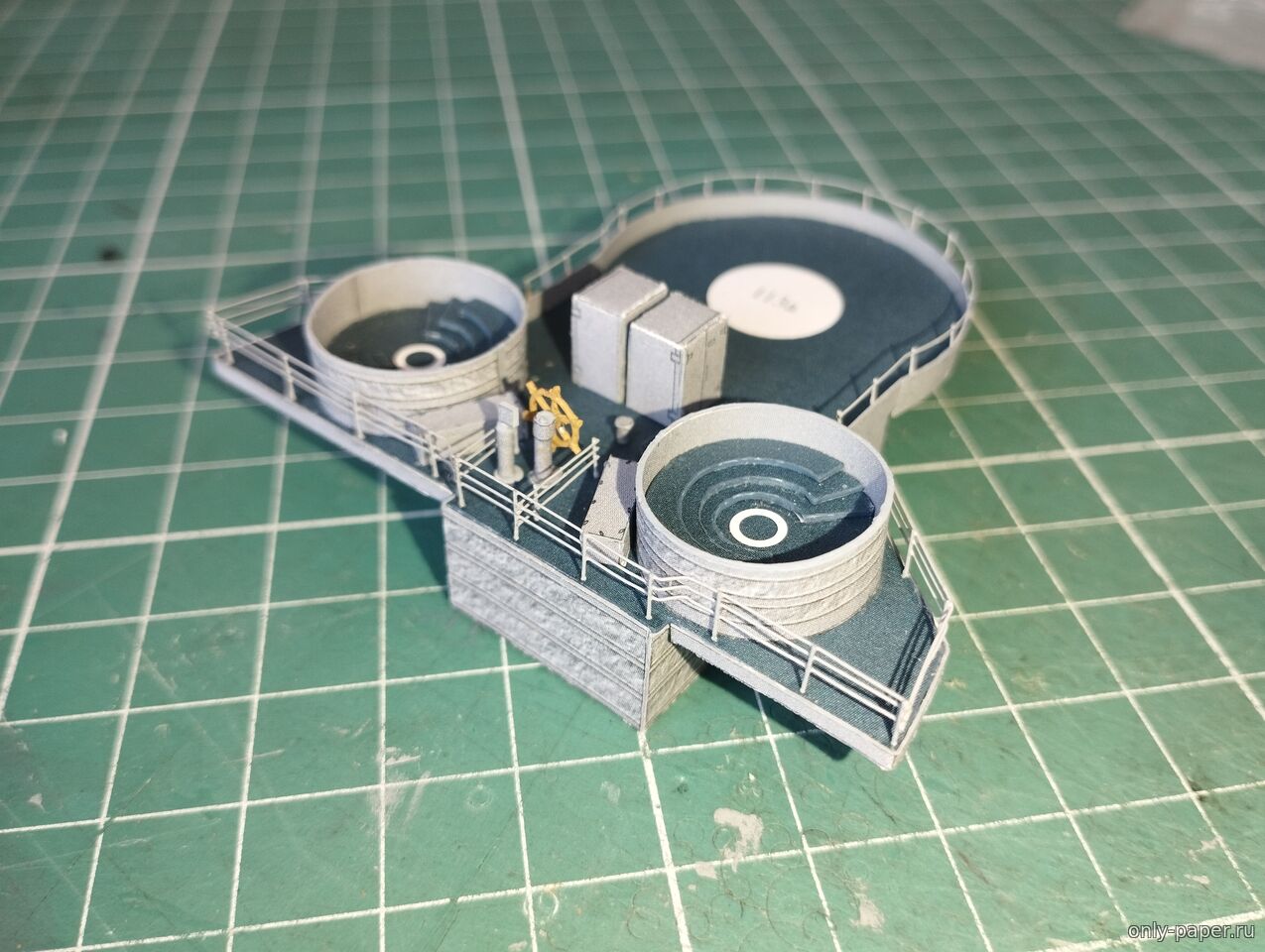

Орудийная надстройка на корме:

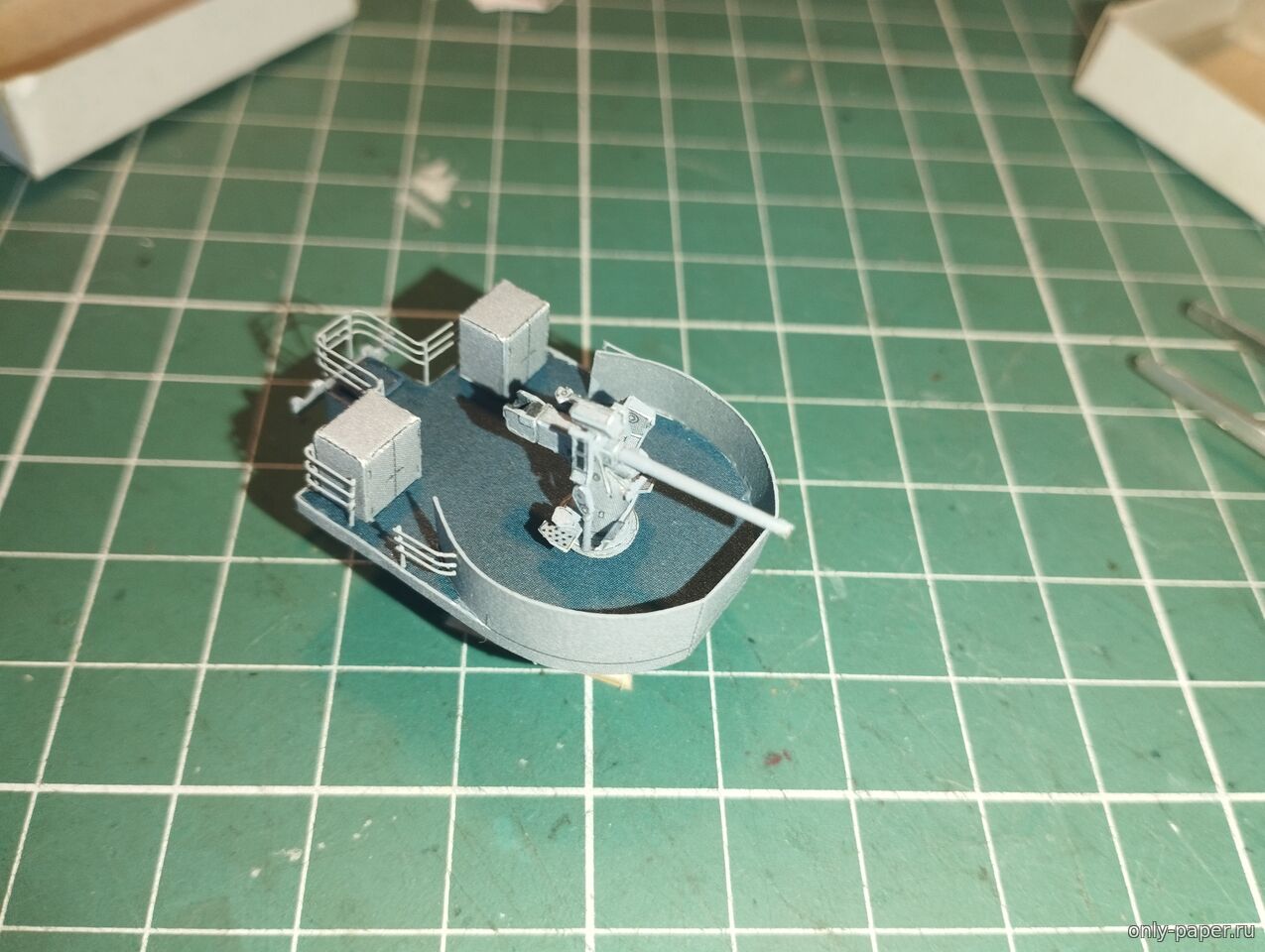

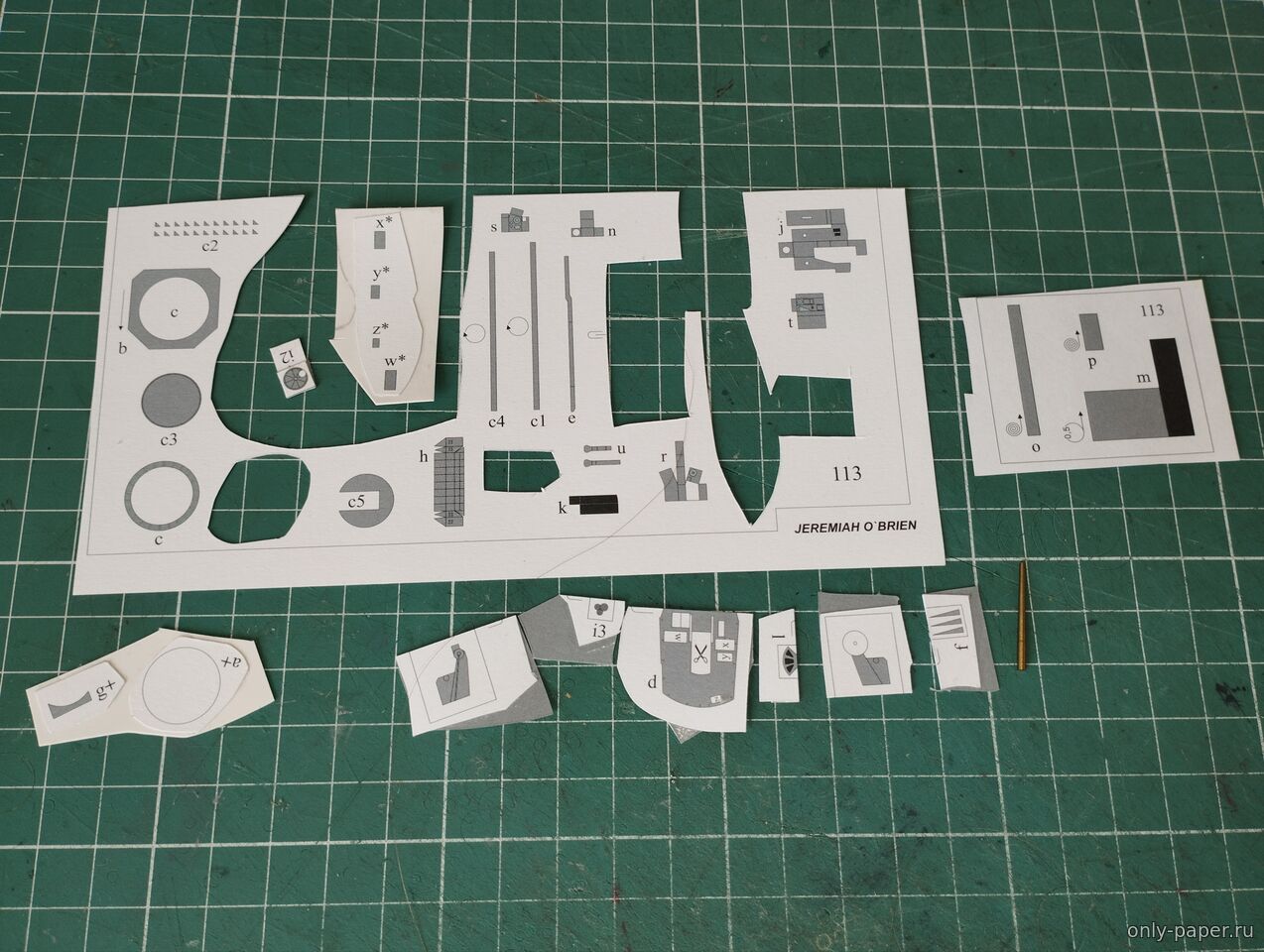

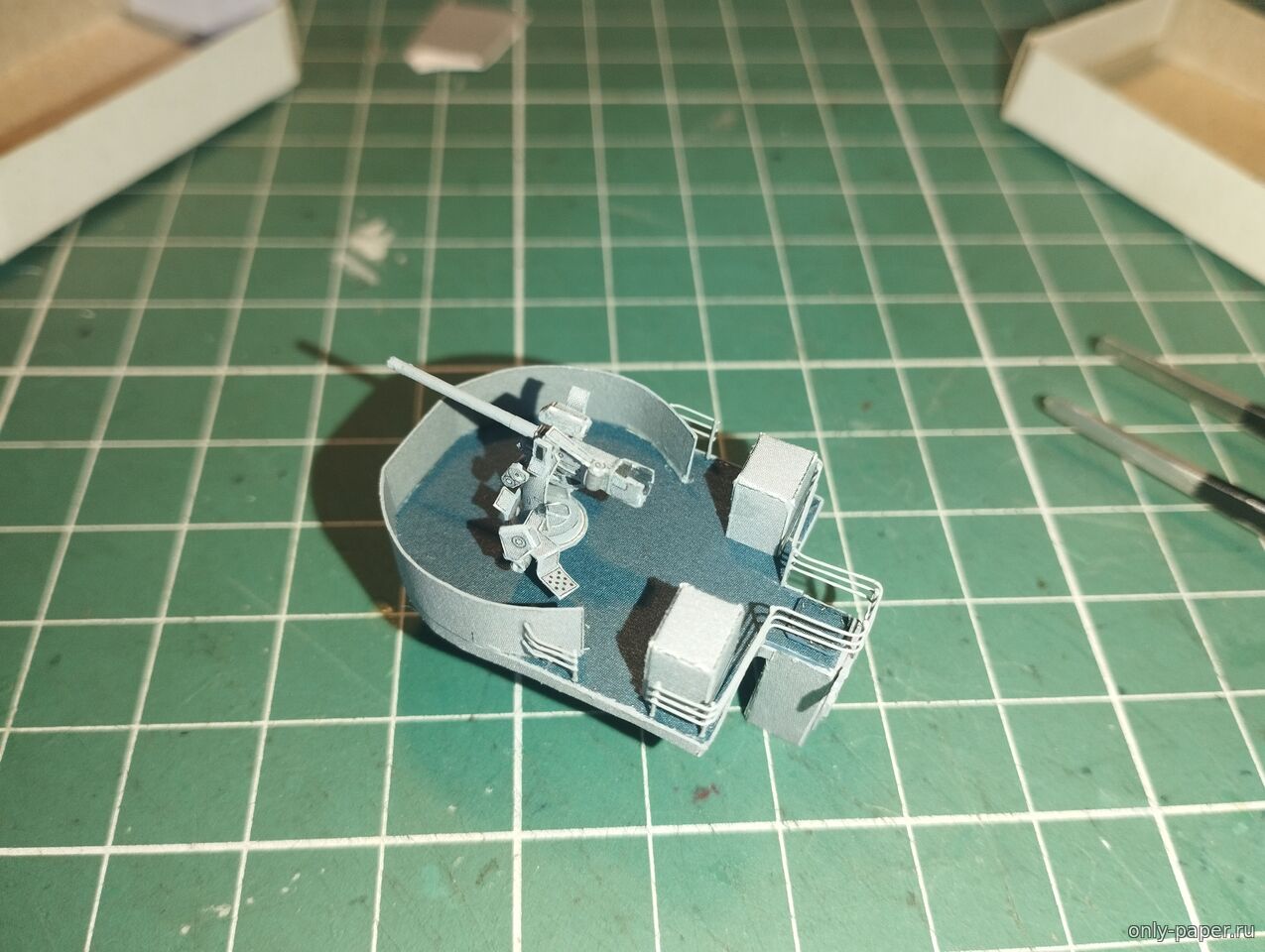

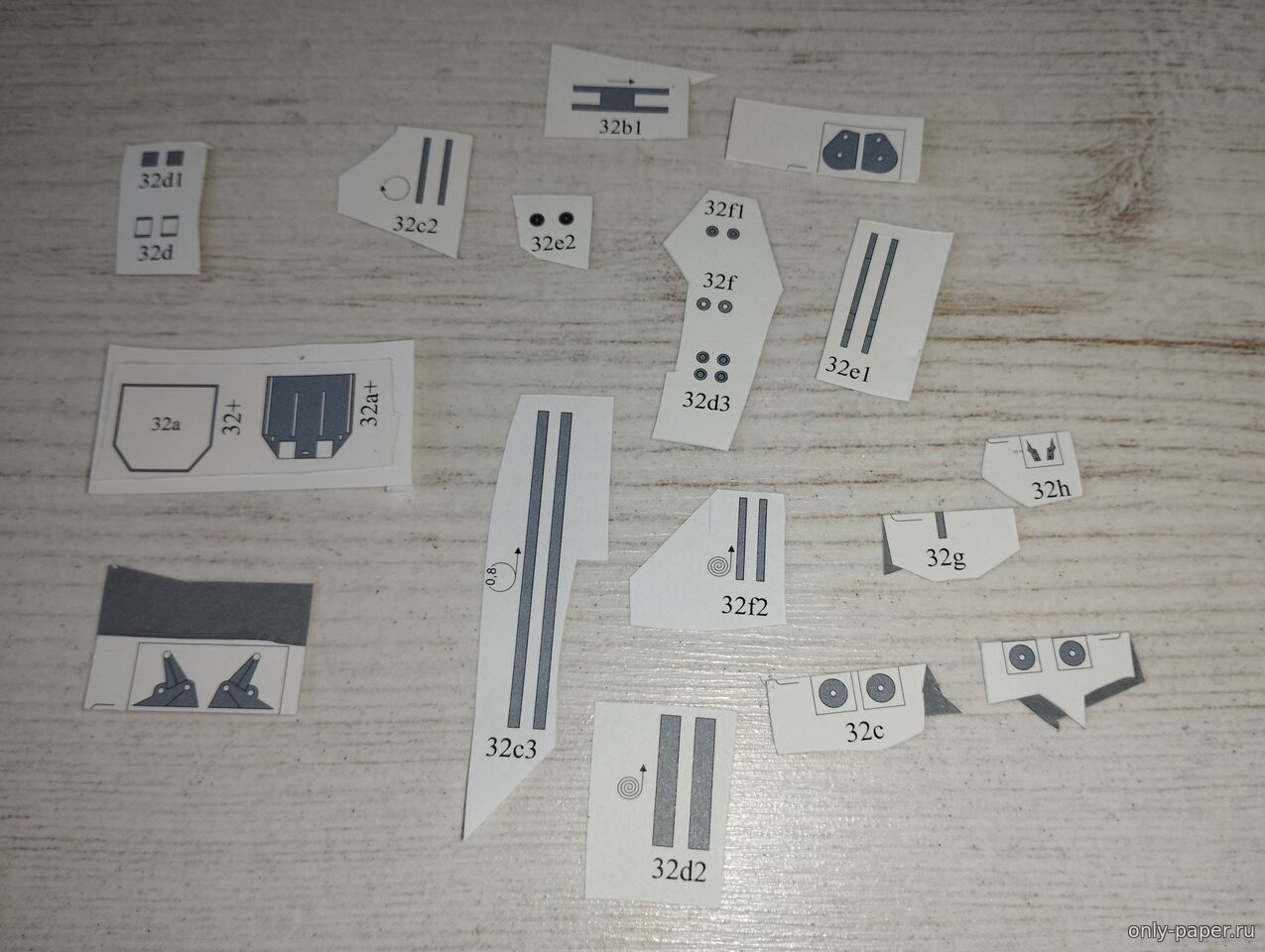

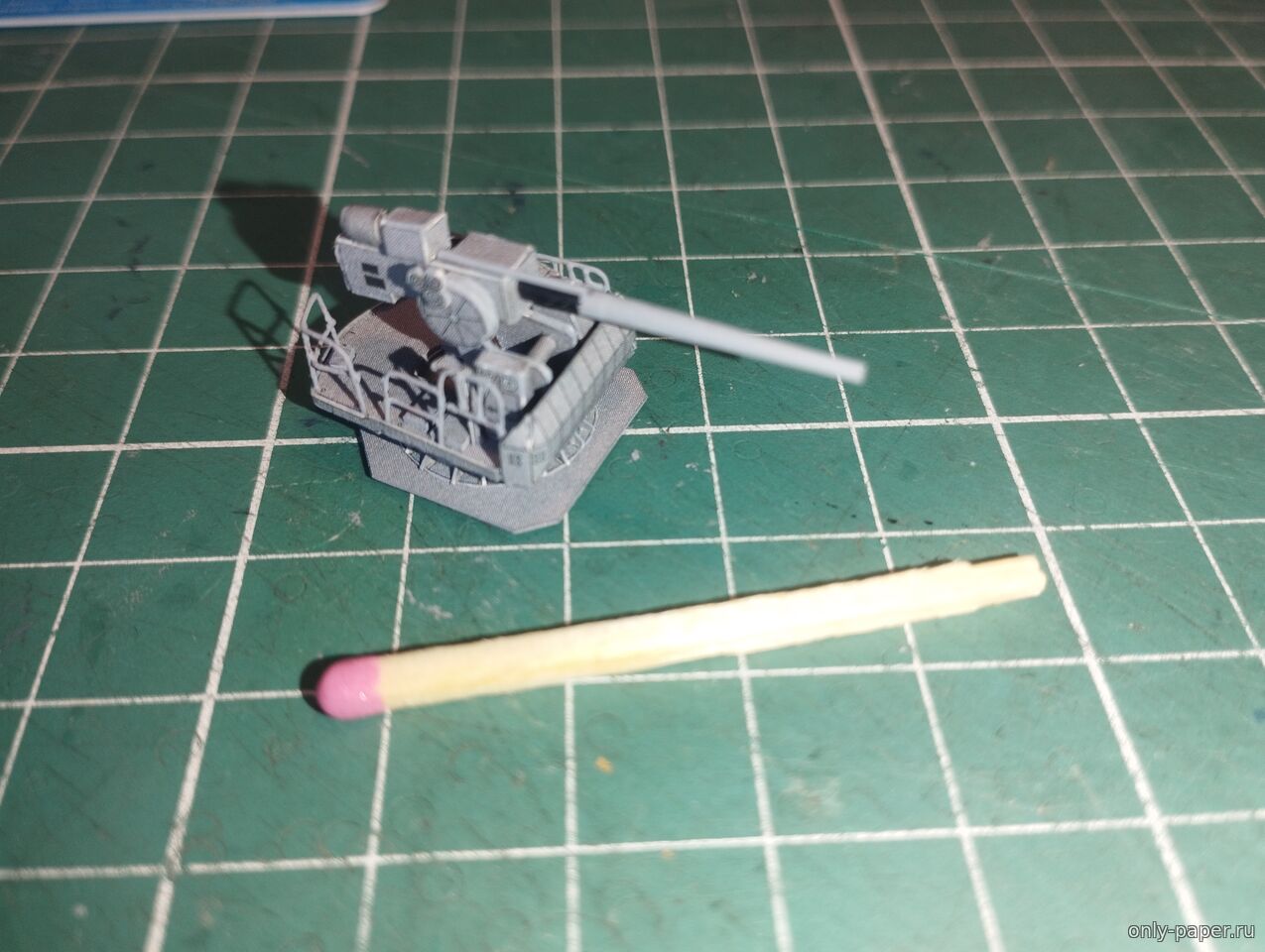

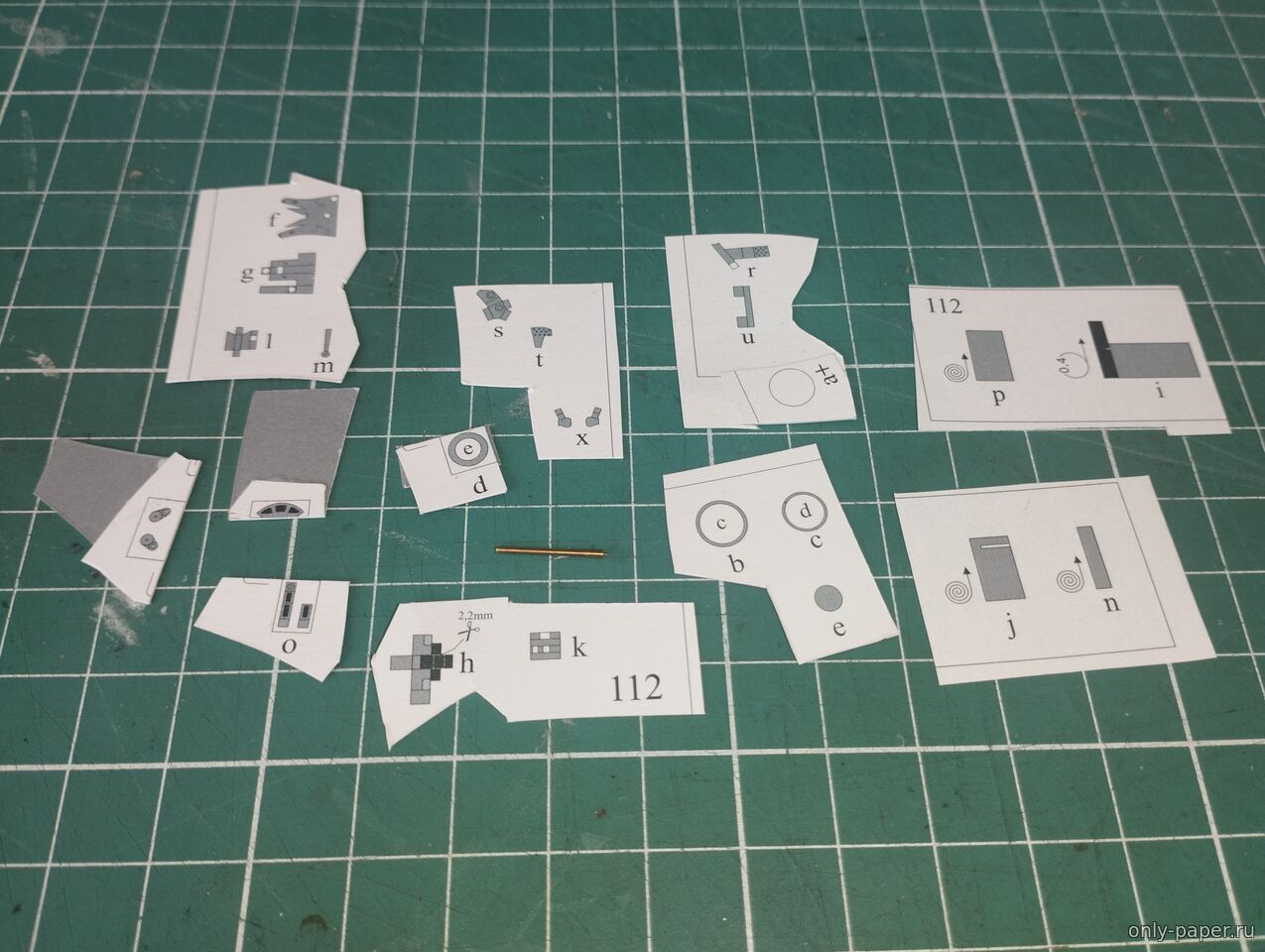

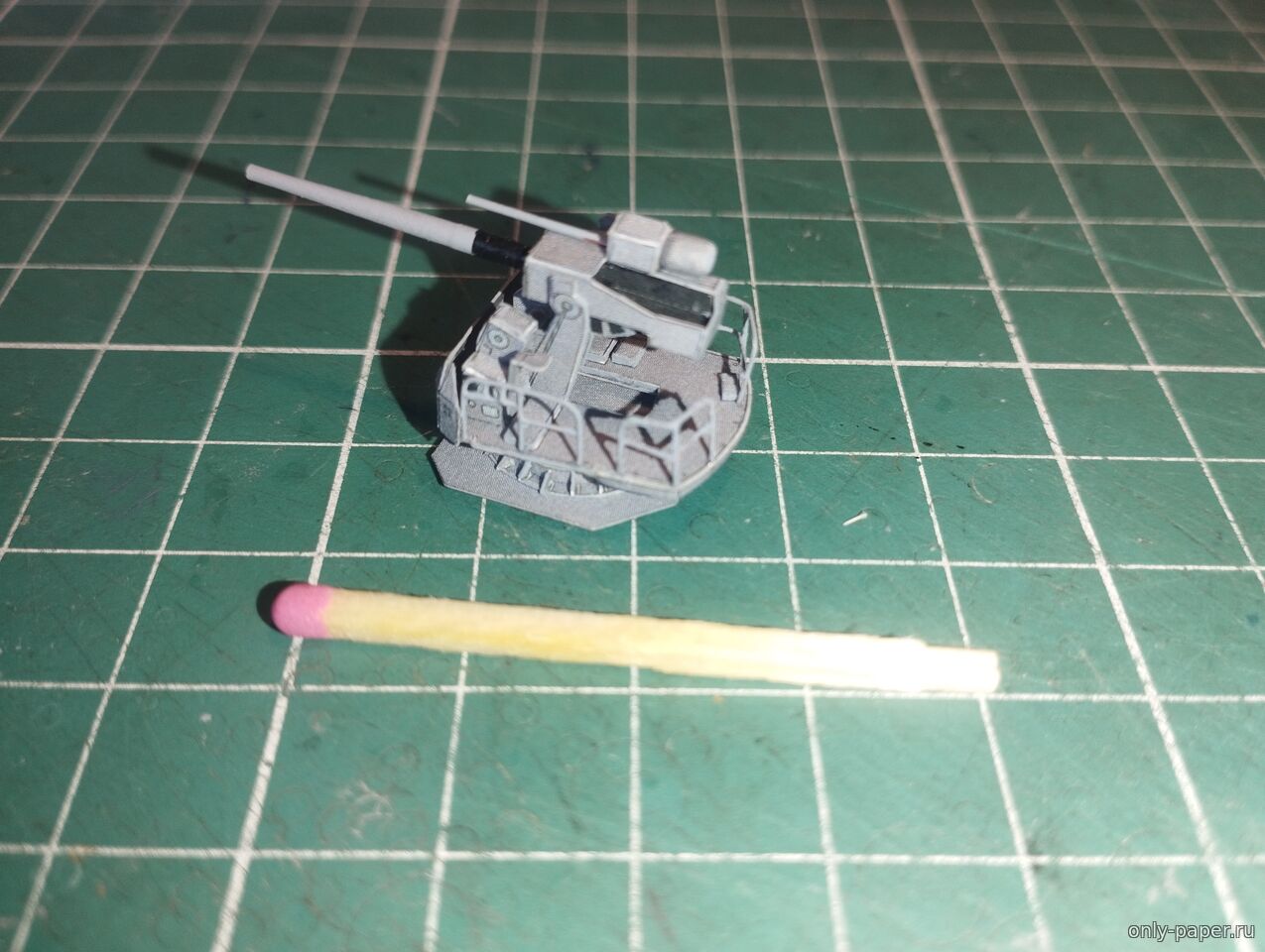

Носовое орудие. Детали (точеные стволы от Халинского) и в собранном виде:

Сообщение отредактировал fatman - Понедельник, 13.10.2025, 00:45 |
| |
|
|
| fatman | Дата: Понедельник, 13.10.2025, 00:50 | Сообщение # 4 |
|
Группа: Пользователи
Сообщений: 34
Репутация: 141
Награды: 0
Статус: Offline

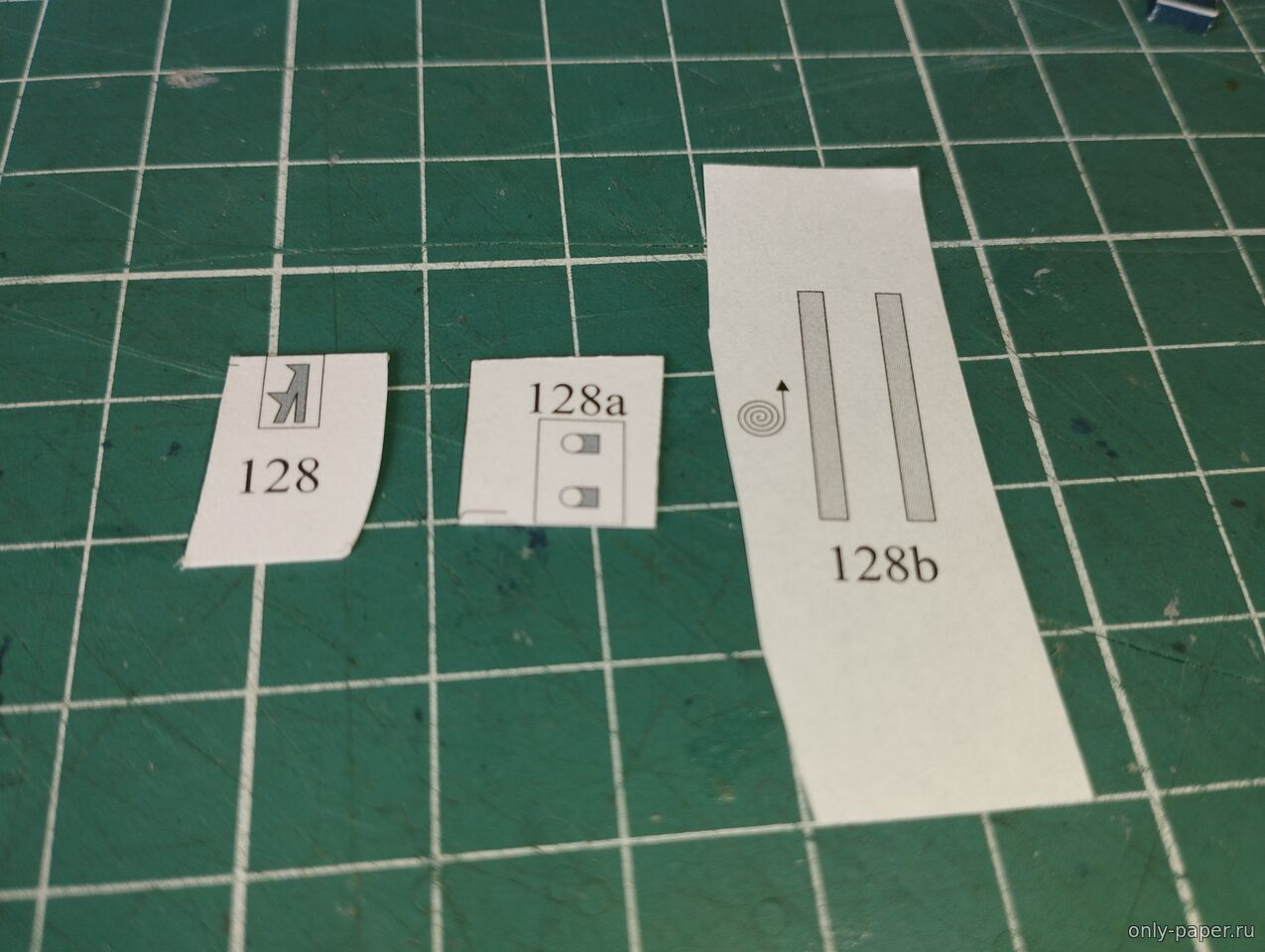

| Кормовое орудие. Детали и в сборе:

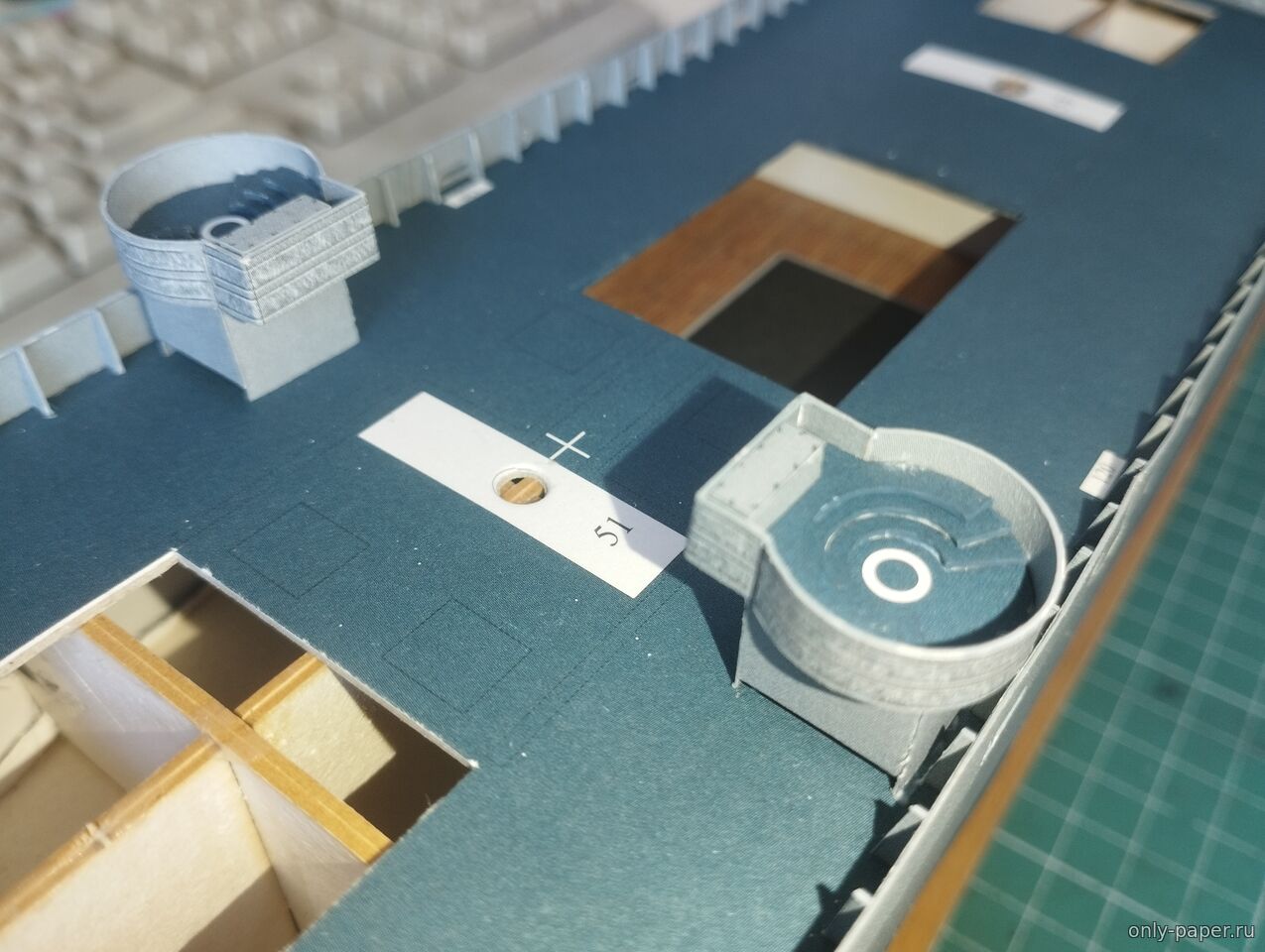

Передняя орудийная надстройка на корпусе:

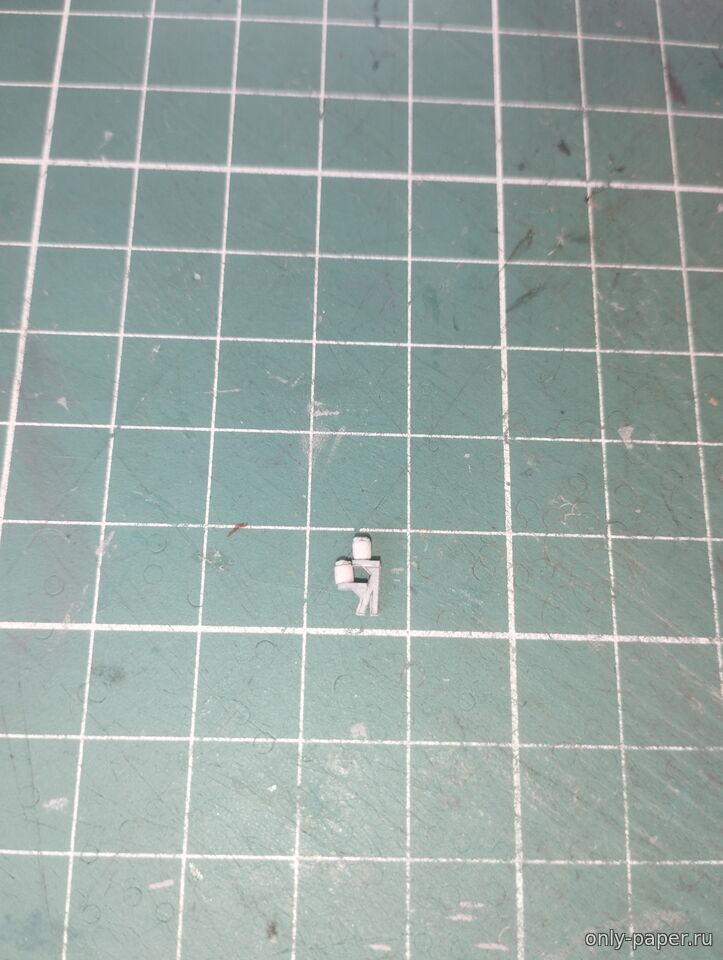

Кормовые огни:

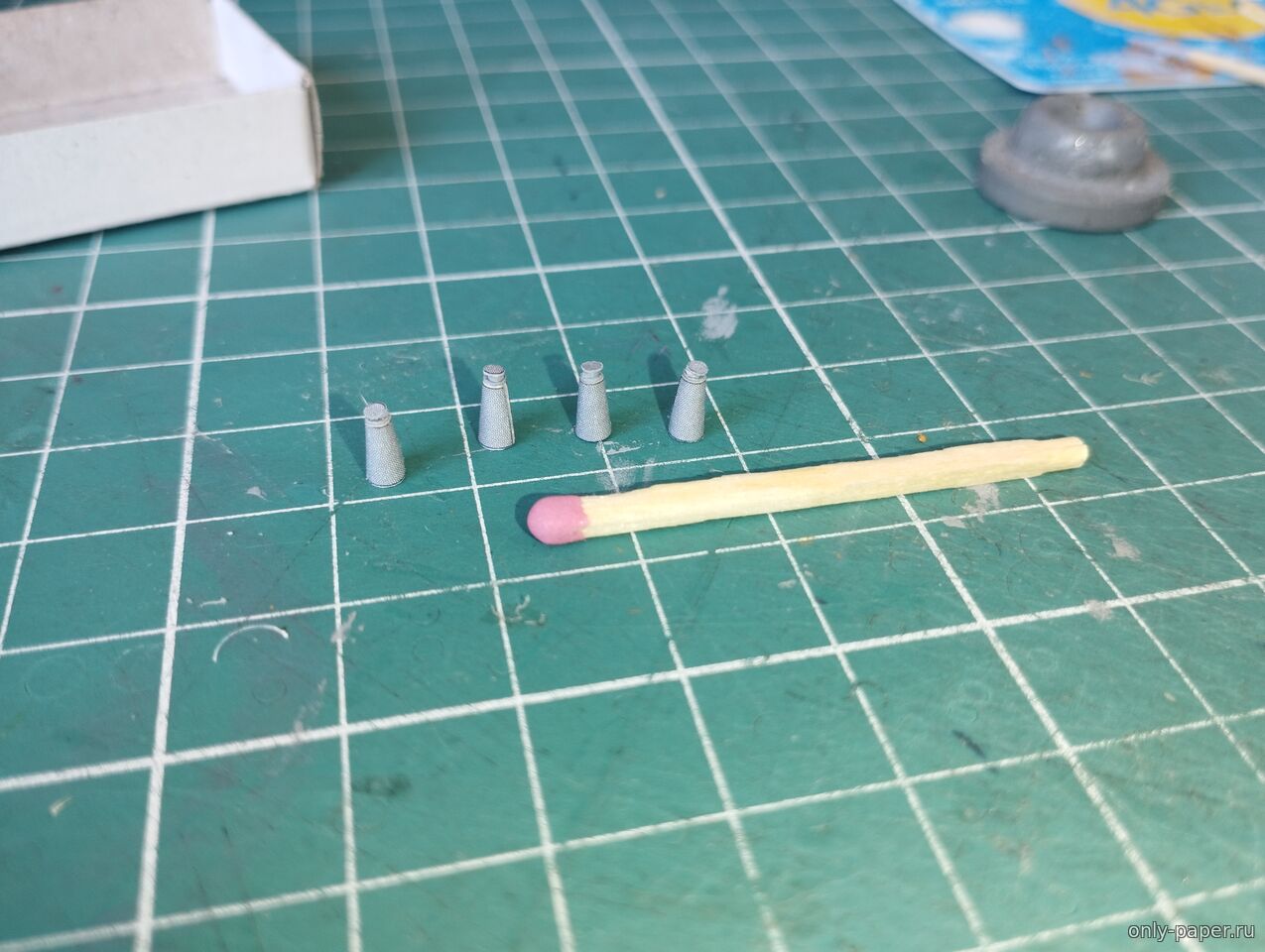

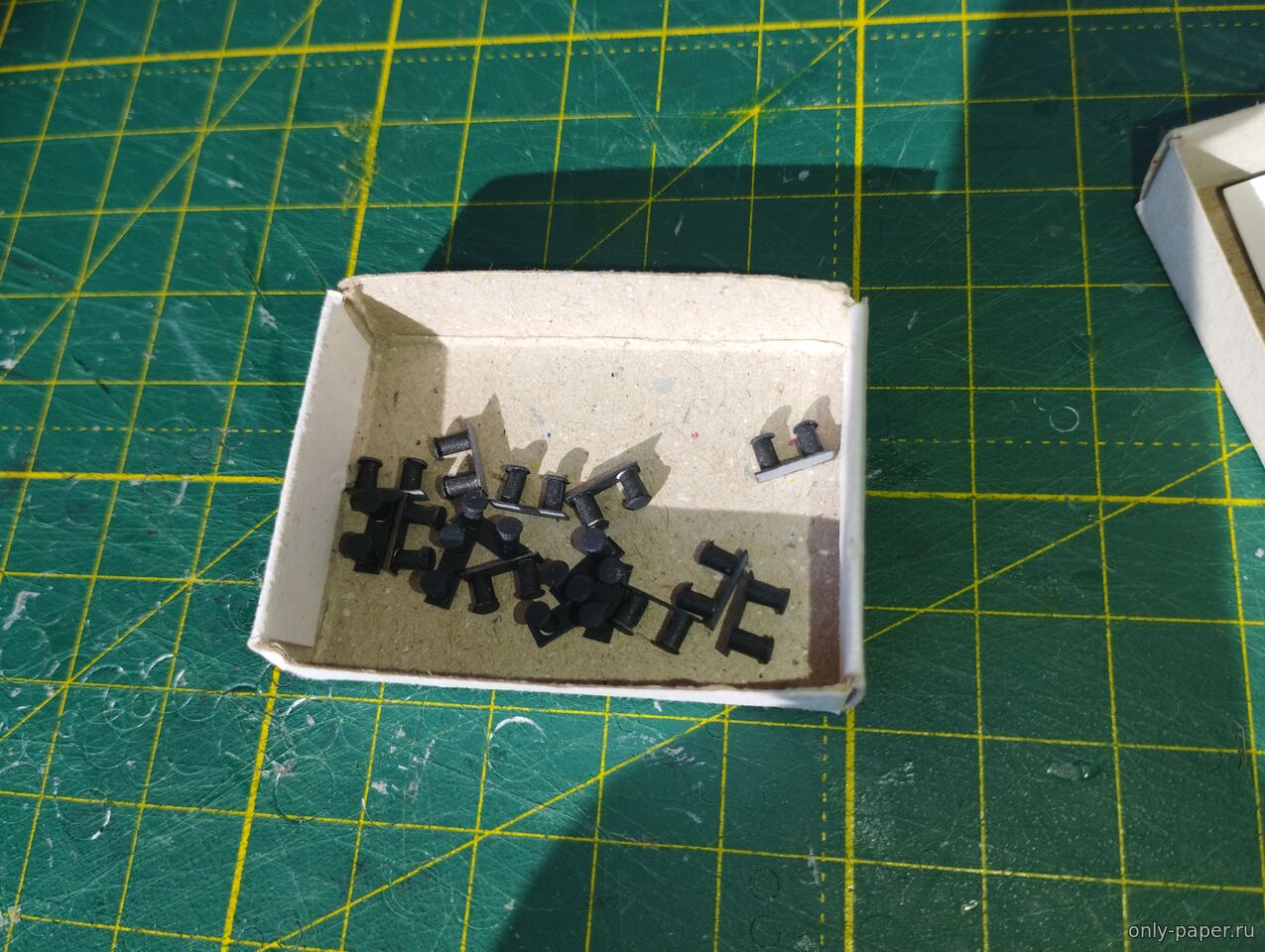

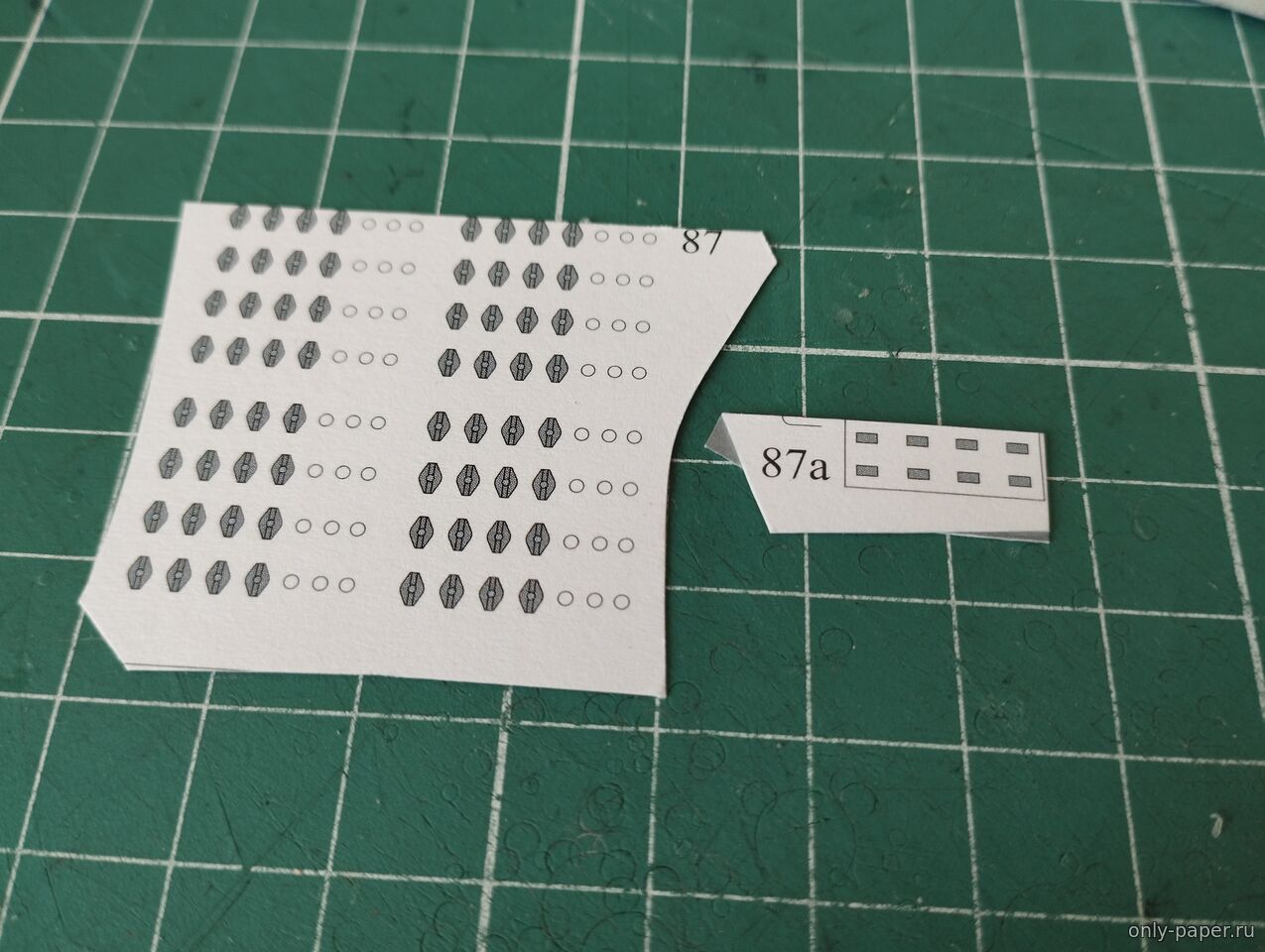

Кнехты:

|
| |
|
|
| fatman | Дата: Понедельник, 13.10.2025, 00:55 | Сообщение # 5 |
|
Группа: Пользователи
Сообщений: 34
Репутация: 141
Награды: 0
Статус: Offline

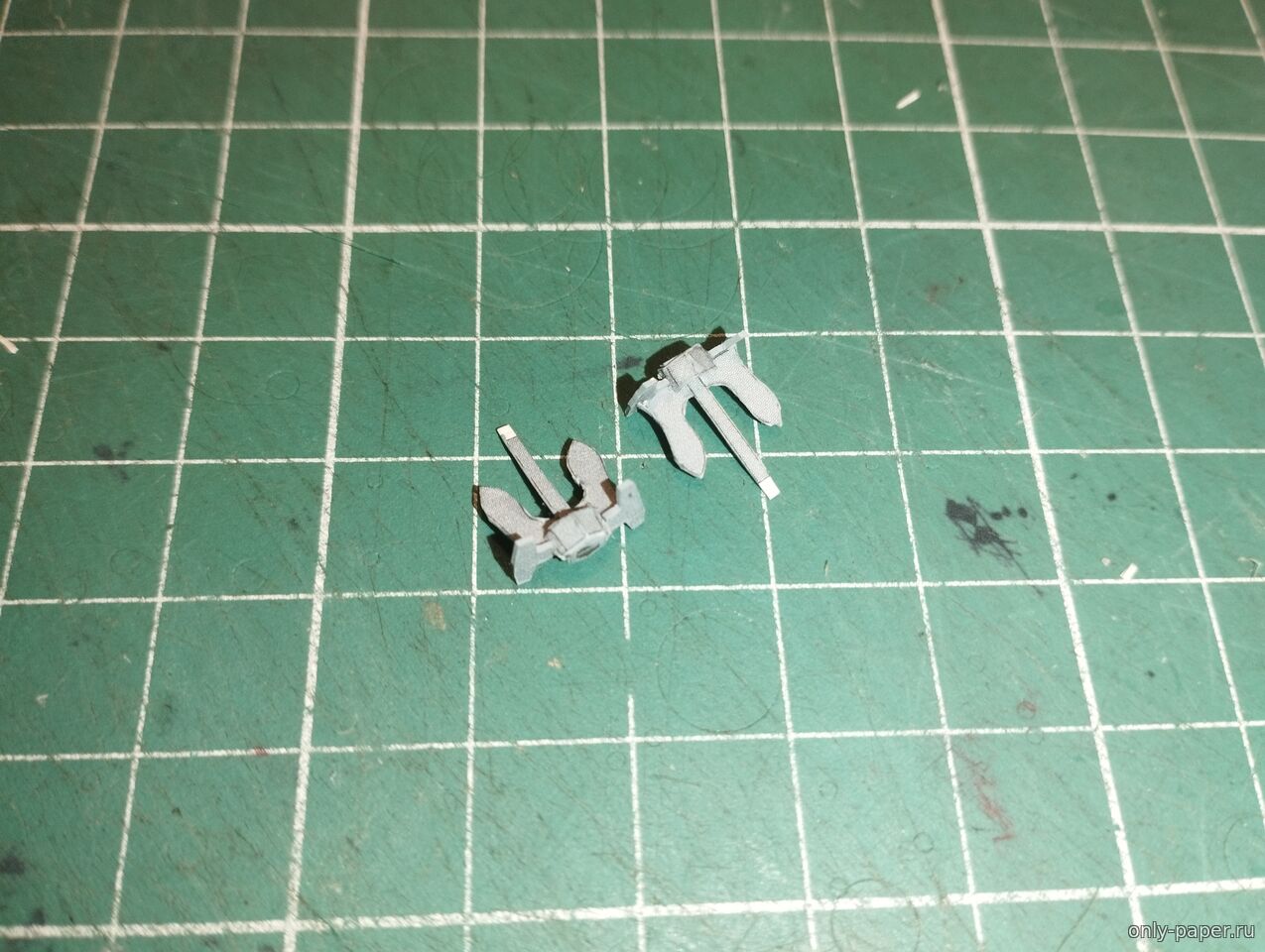

| Якоря:

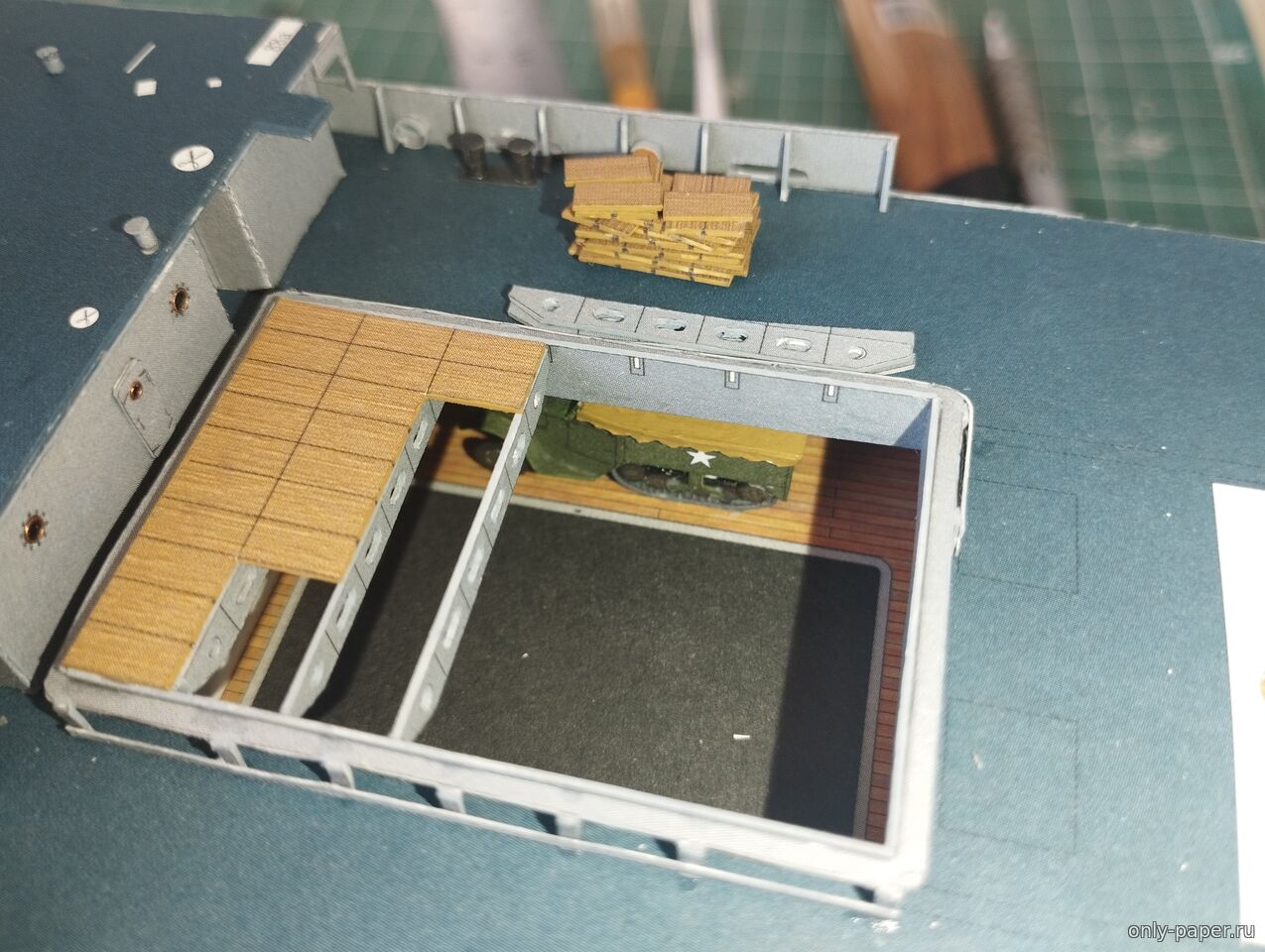

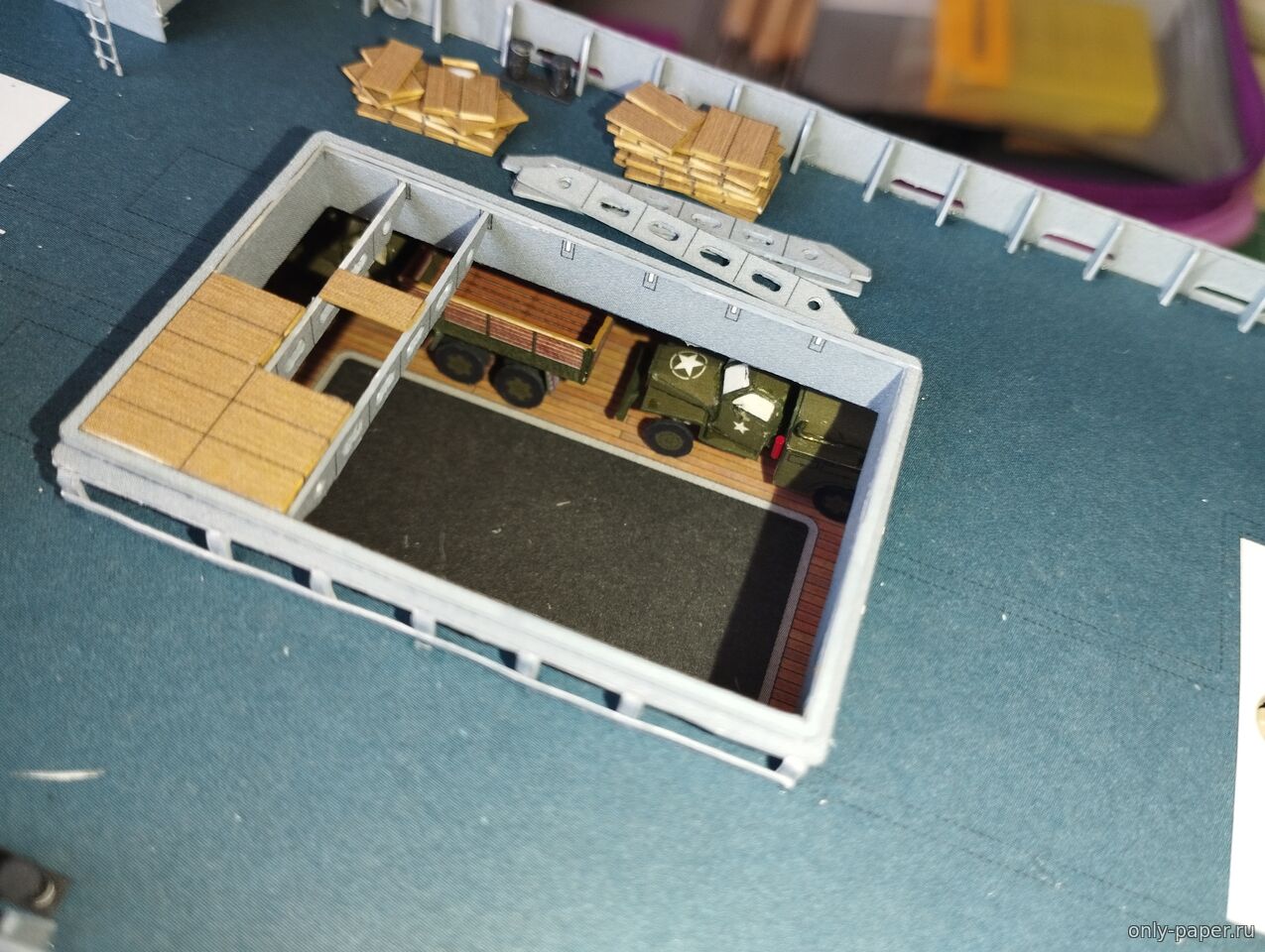

Трюмы и первая техника пошла в расход.

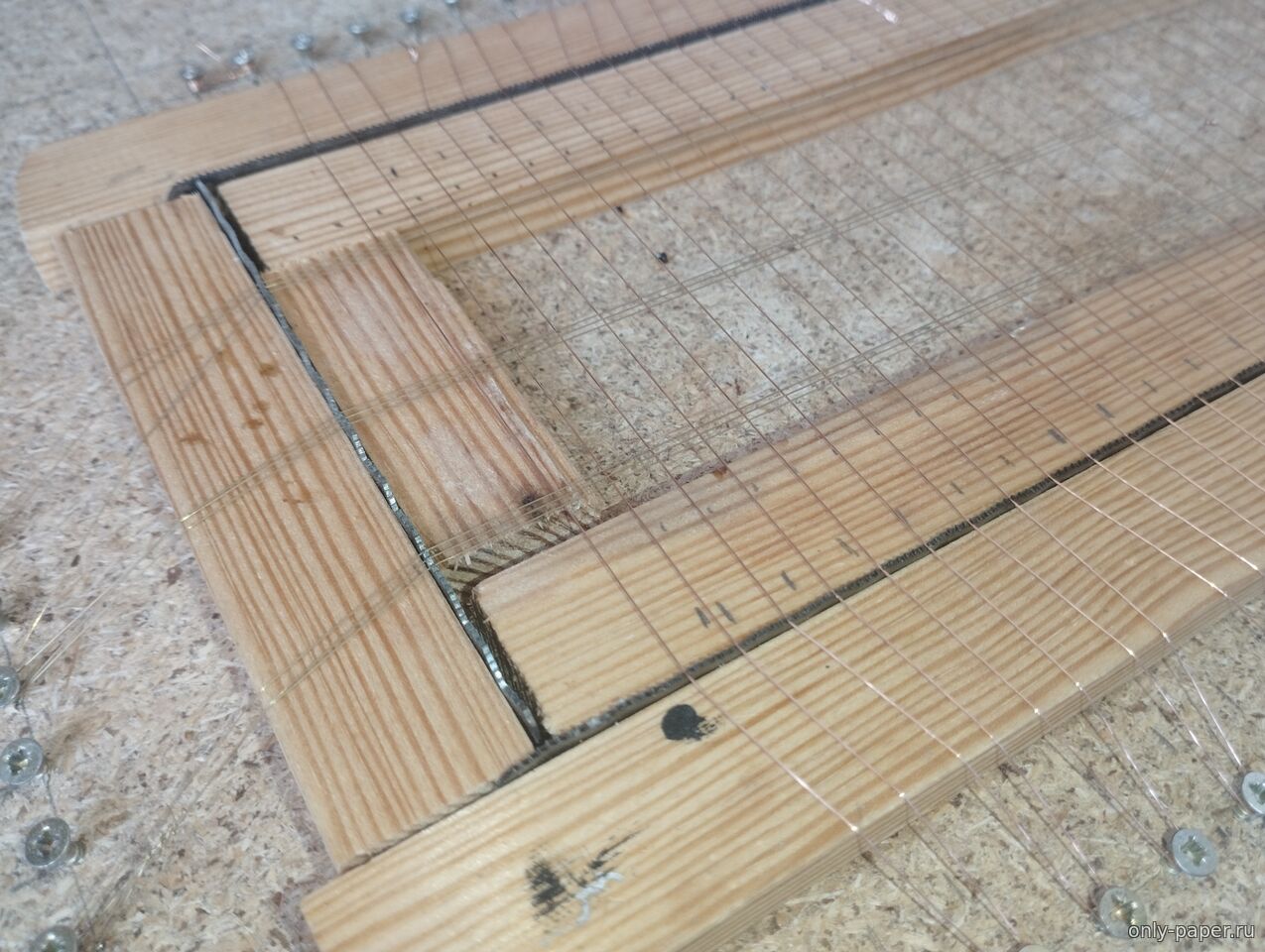

Пайка лееров на станке.
Горизонтальная проволока - латунь 0.2 мм, вертикальные стойки - 0,2 медь.

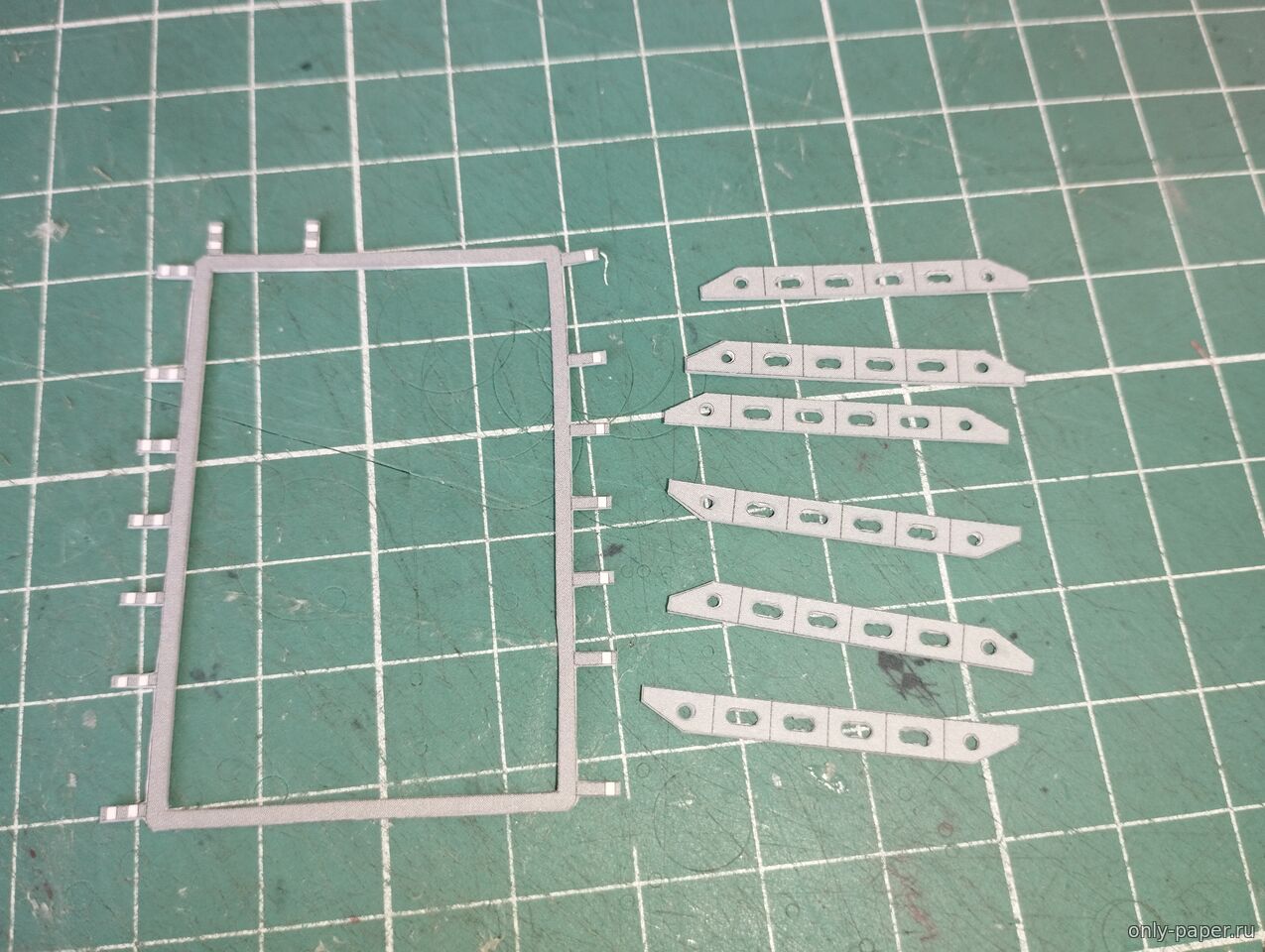

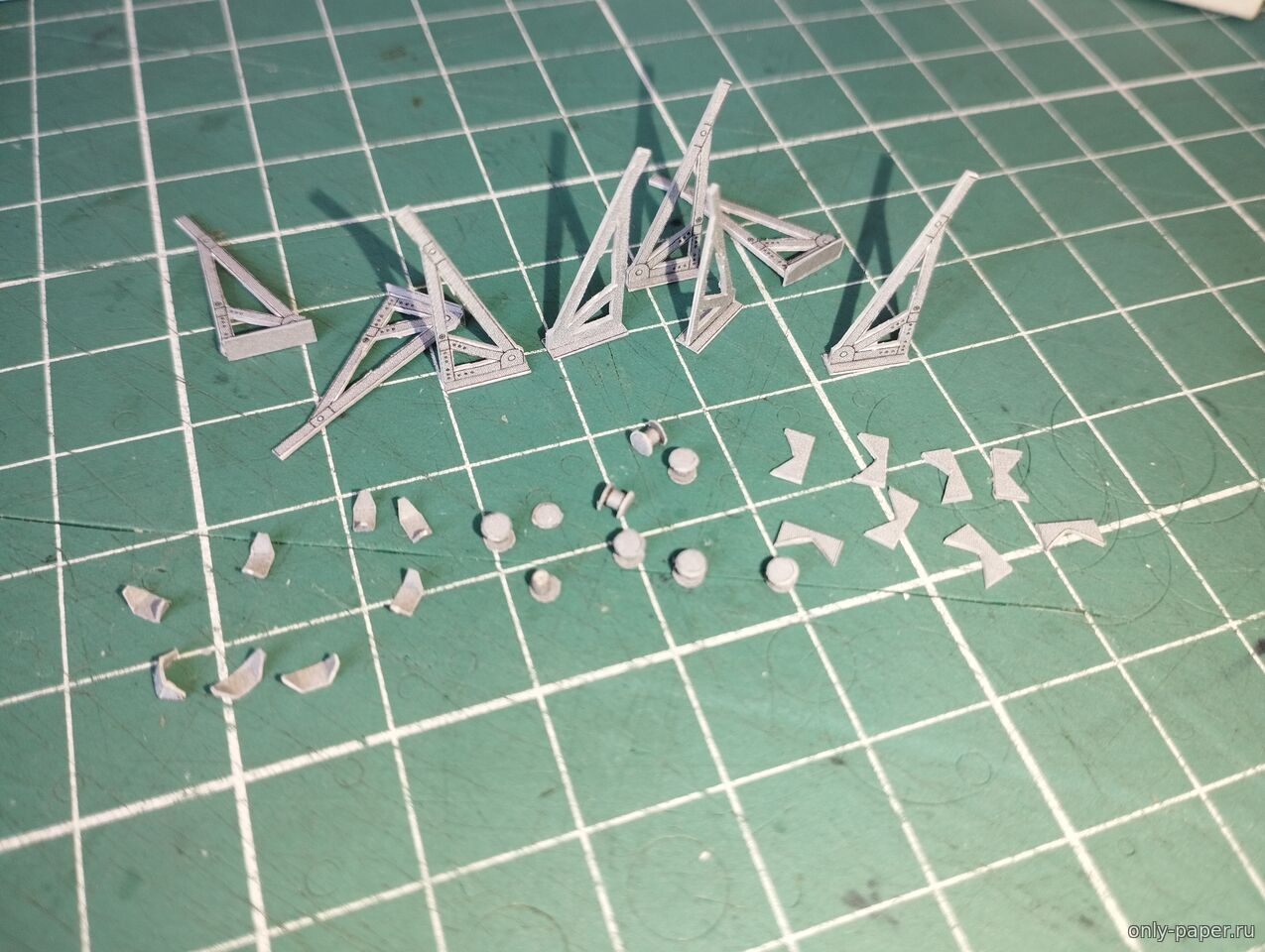

Устройства для опускания шлюпок:

|
| |
|
|
| fatman | Дата: Понедельник, 13.10.2025, 01:01 | Сообщение # 6 |
|
Группа: Пользователи
Сообщений: 34
Репутация: 141
Награды: 0
Статус: Offline

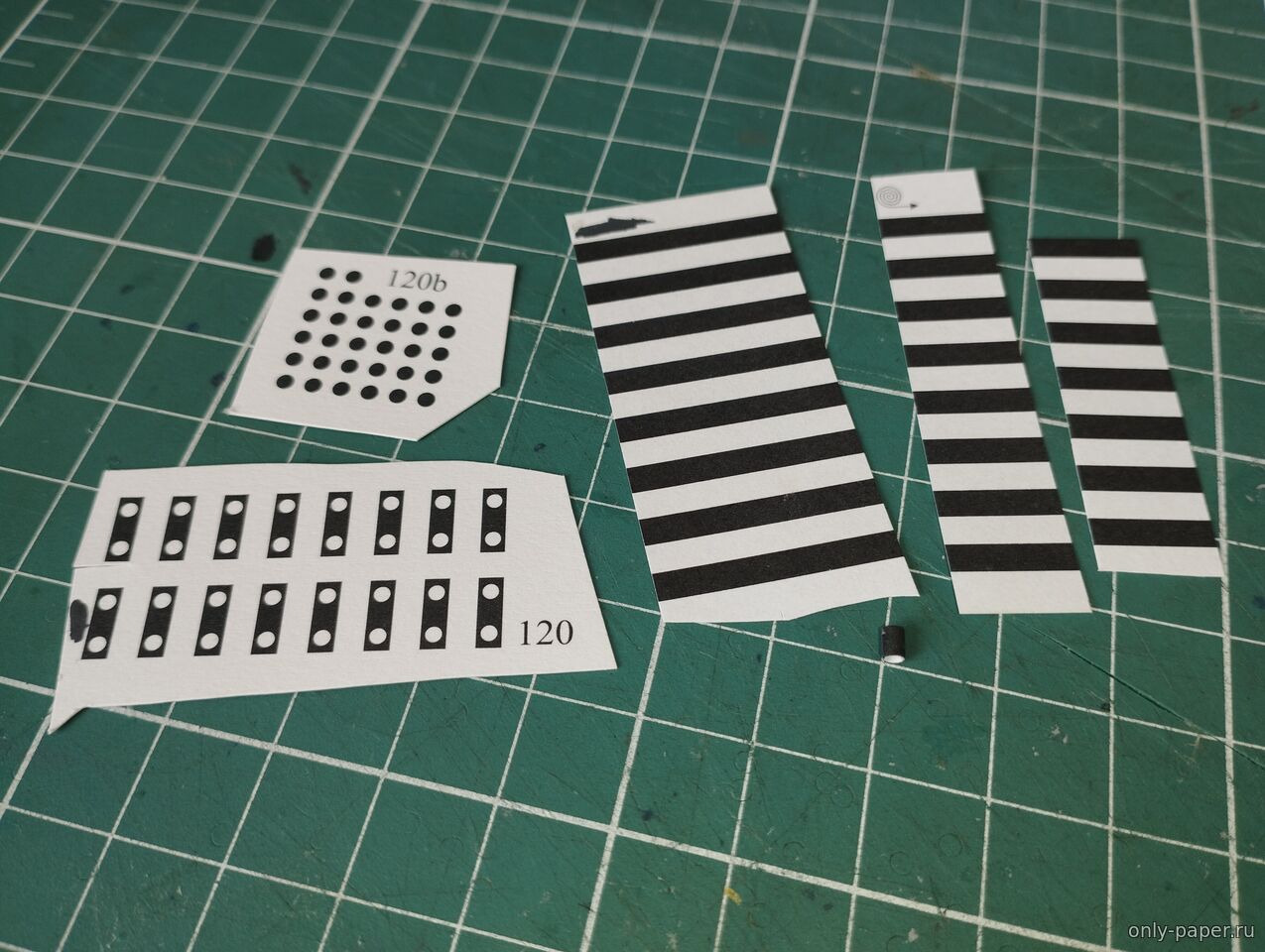

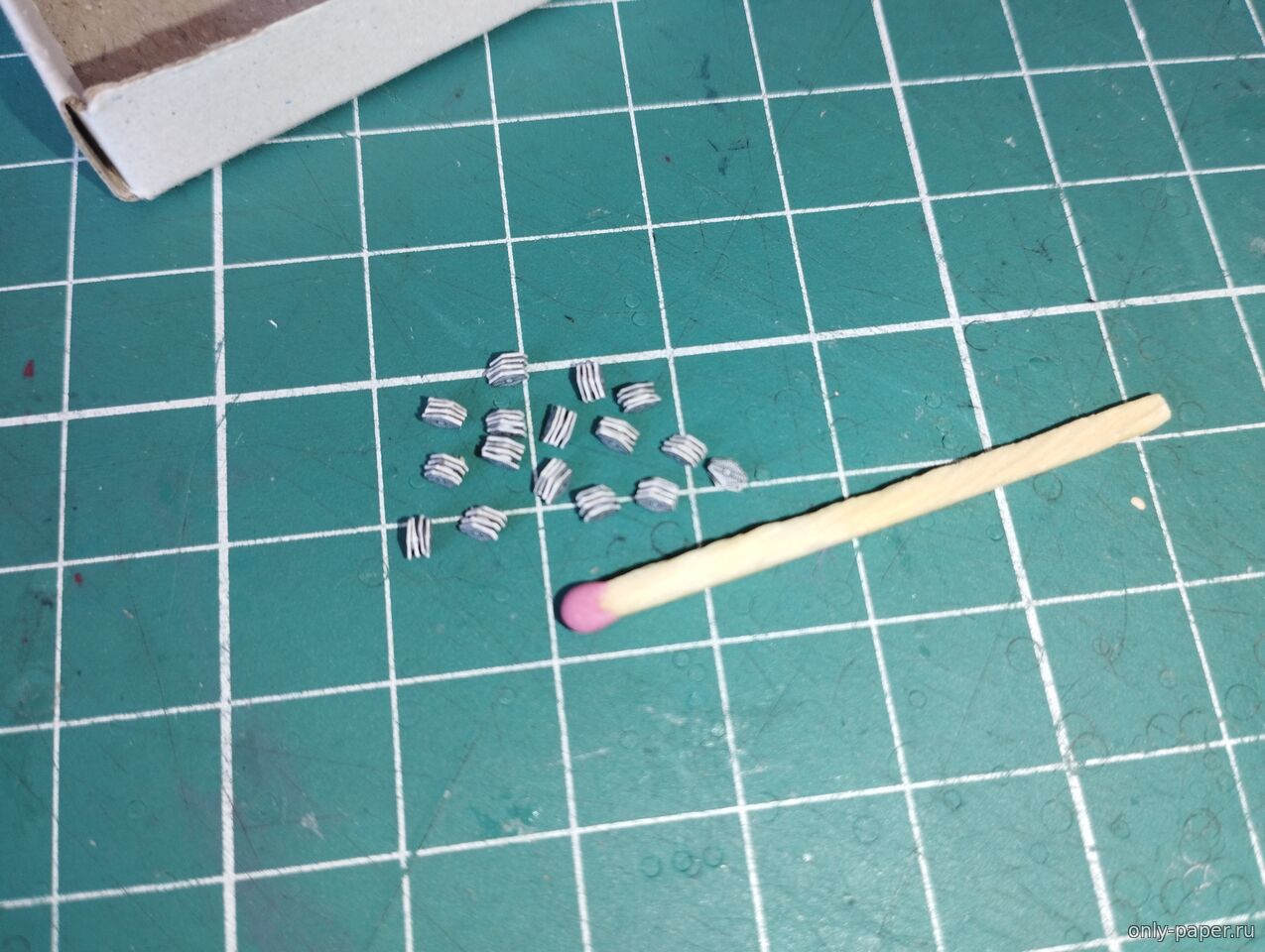

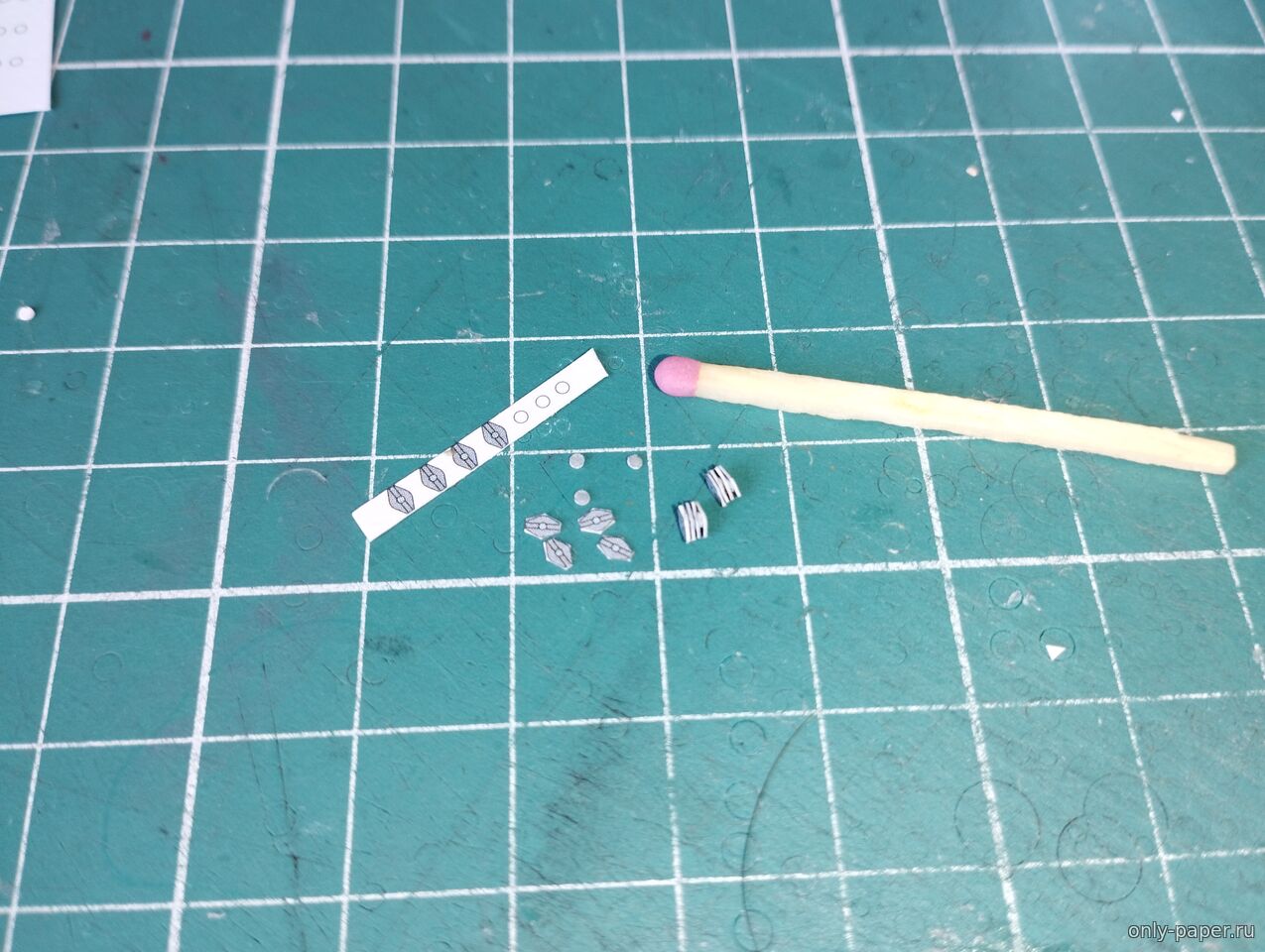

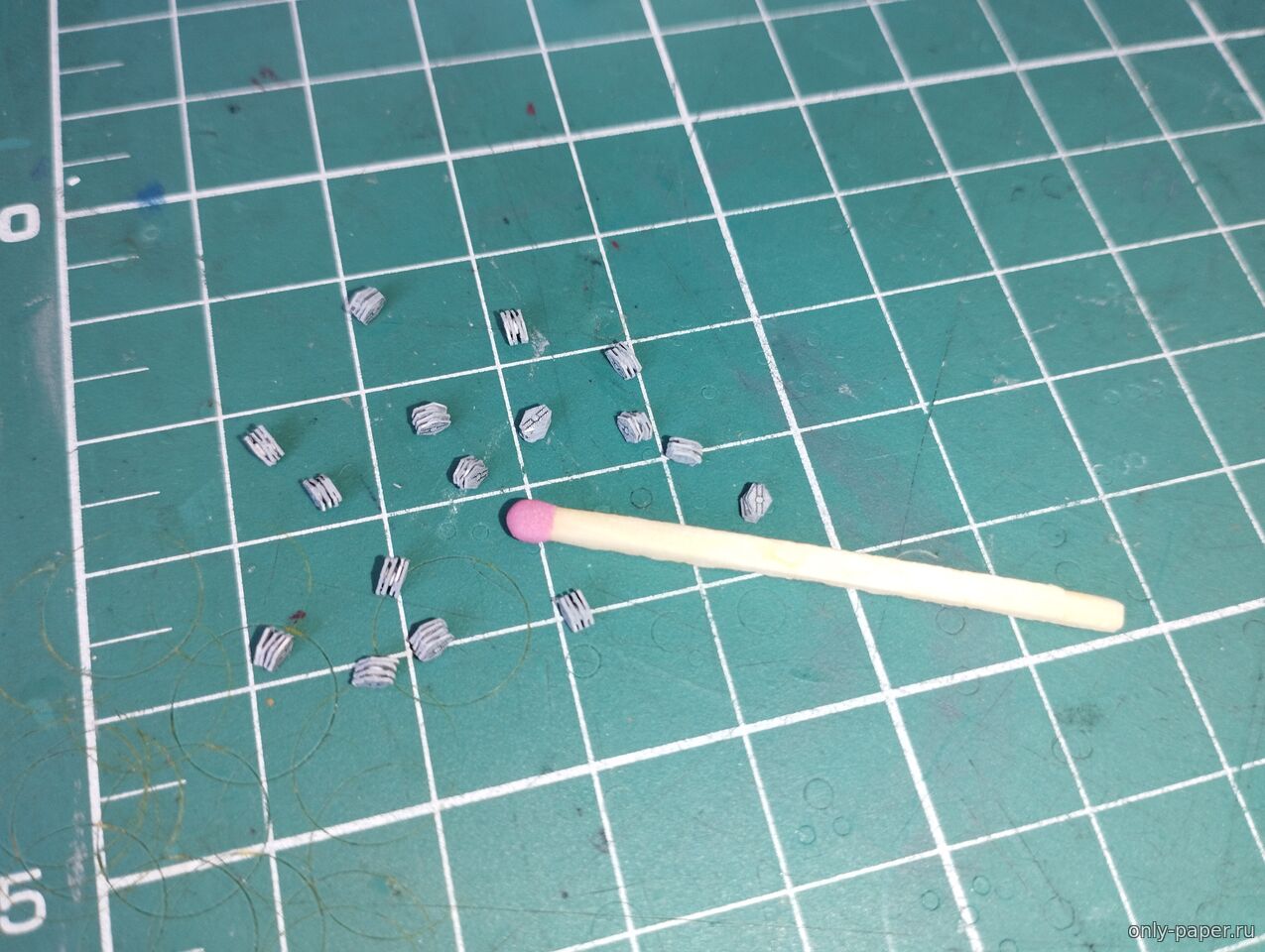

| Блоки для шлюпок.
От тут я замахался их вырезать и клеить:

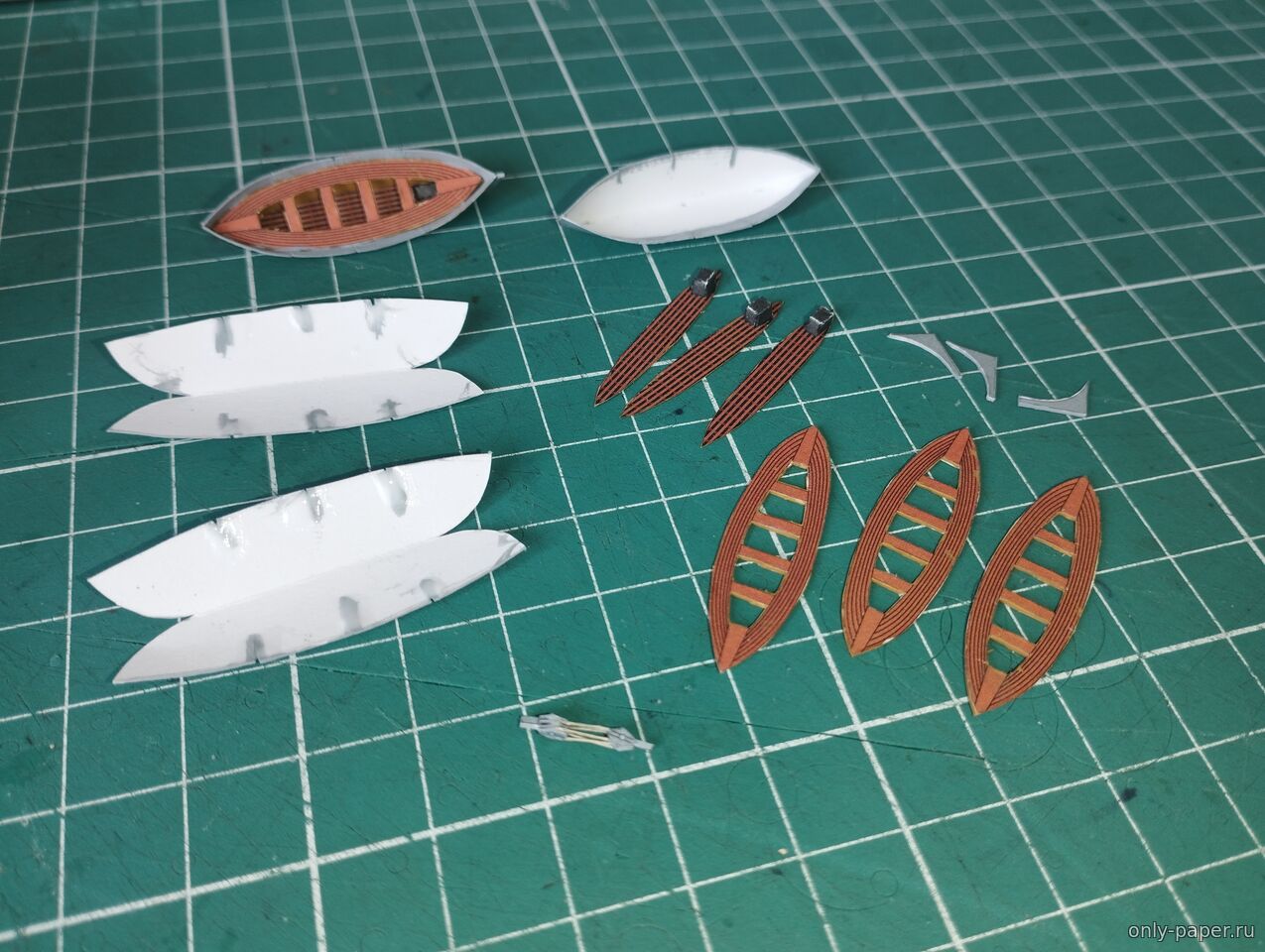

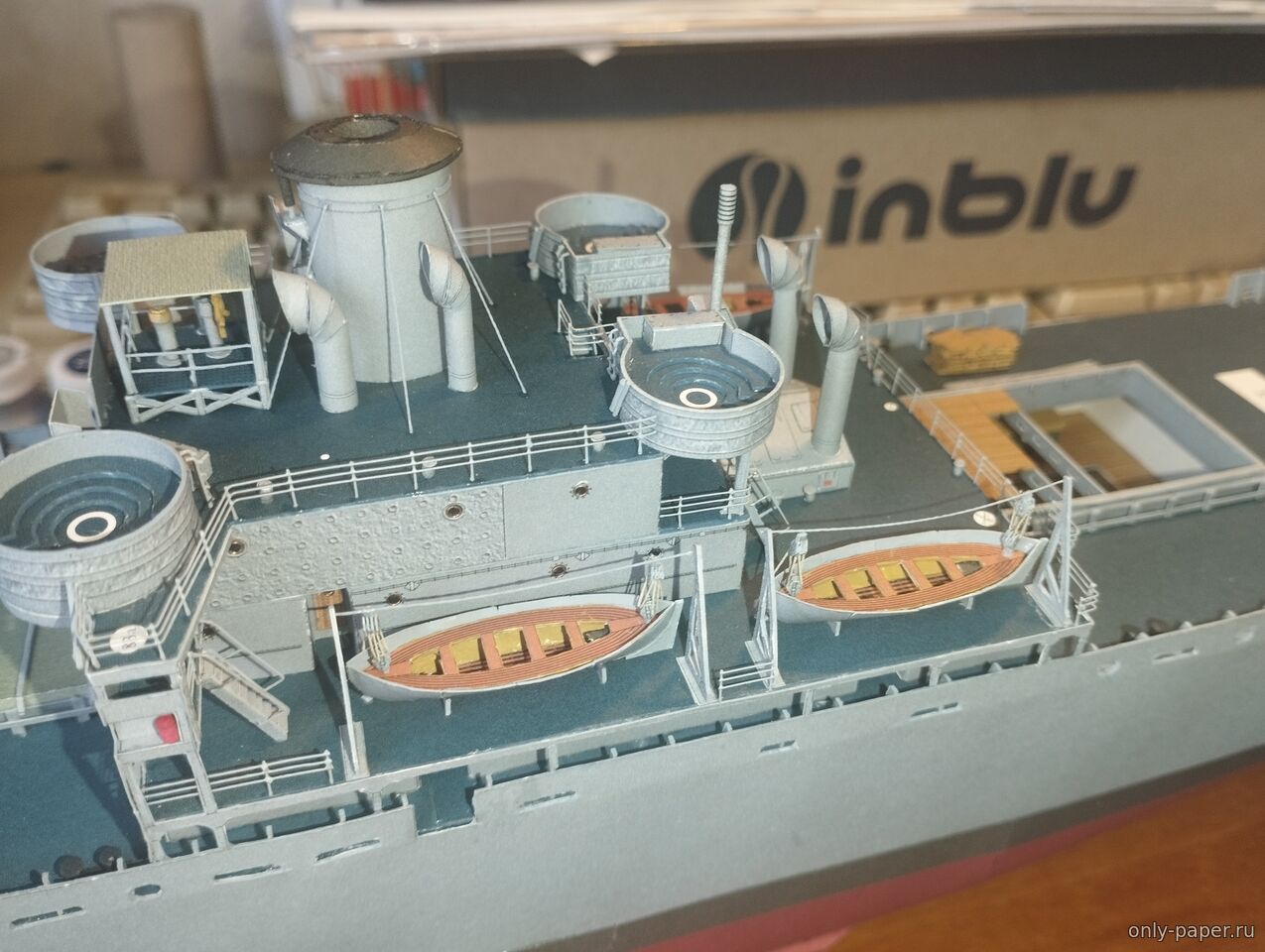

Шлюпки и все на своем месте:

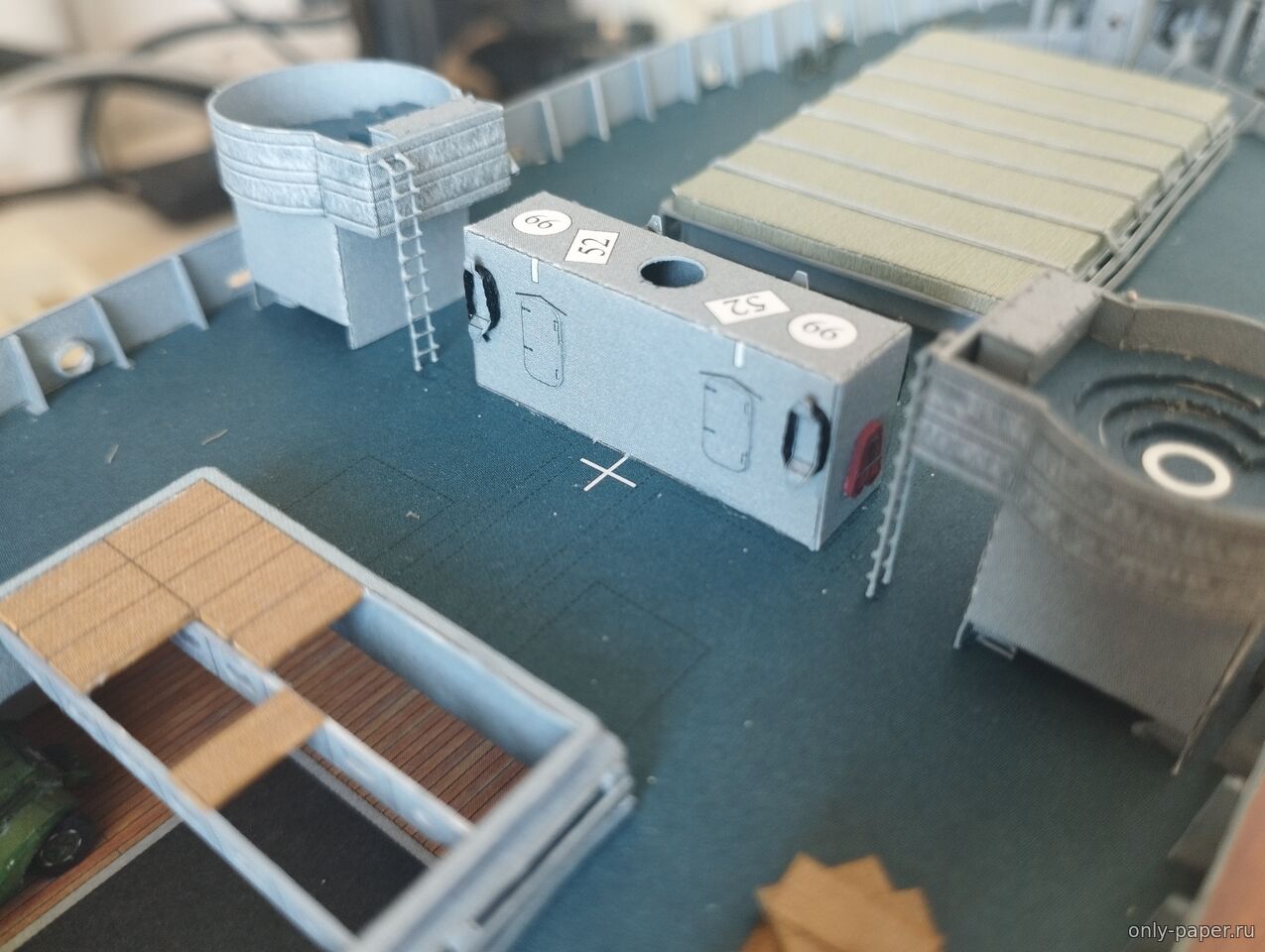

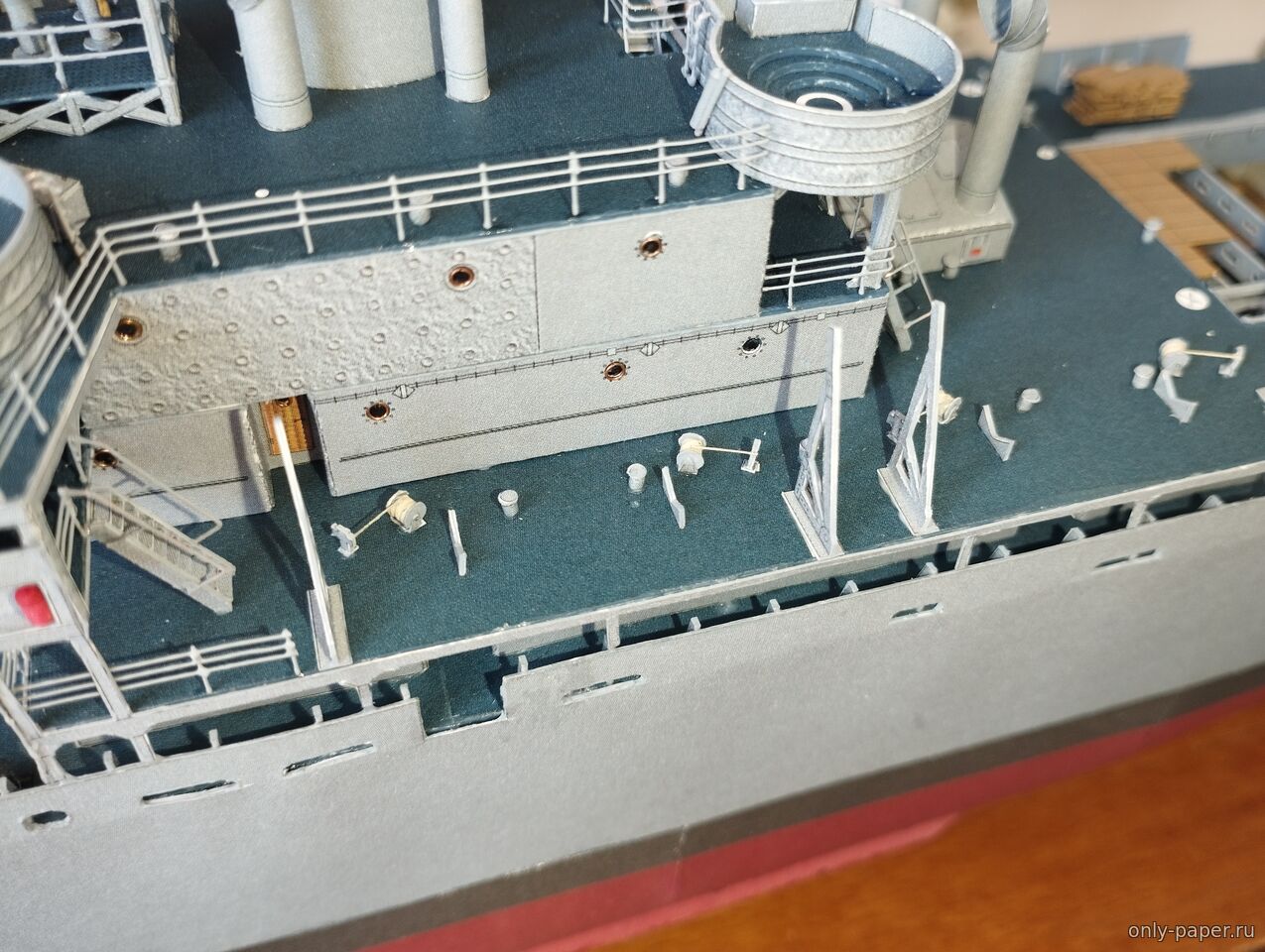

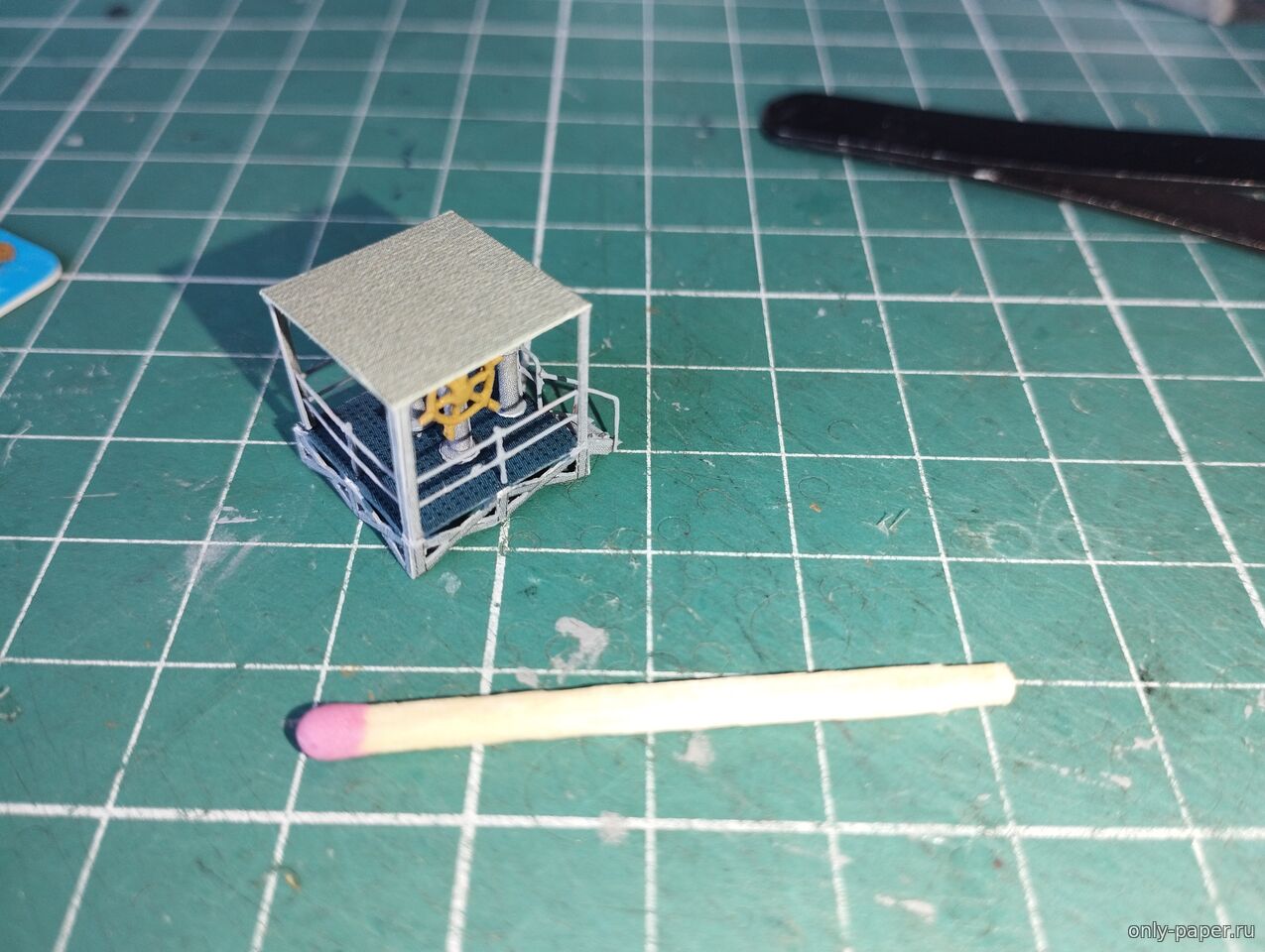

Задняя надстройка и тумба под мачты:

|
| |
|
|
| fatman | Дата: Понедельник, 13.10.2025, 01:06 | Сообщение # 7 |
|
Группа: Пользователи
Сообщений: 34
Репутация: 141
Награды: 0
Статус: Offline

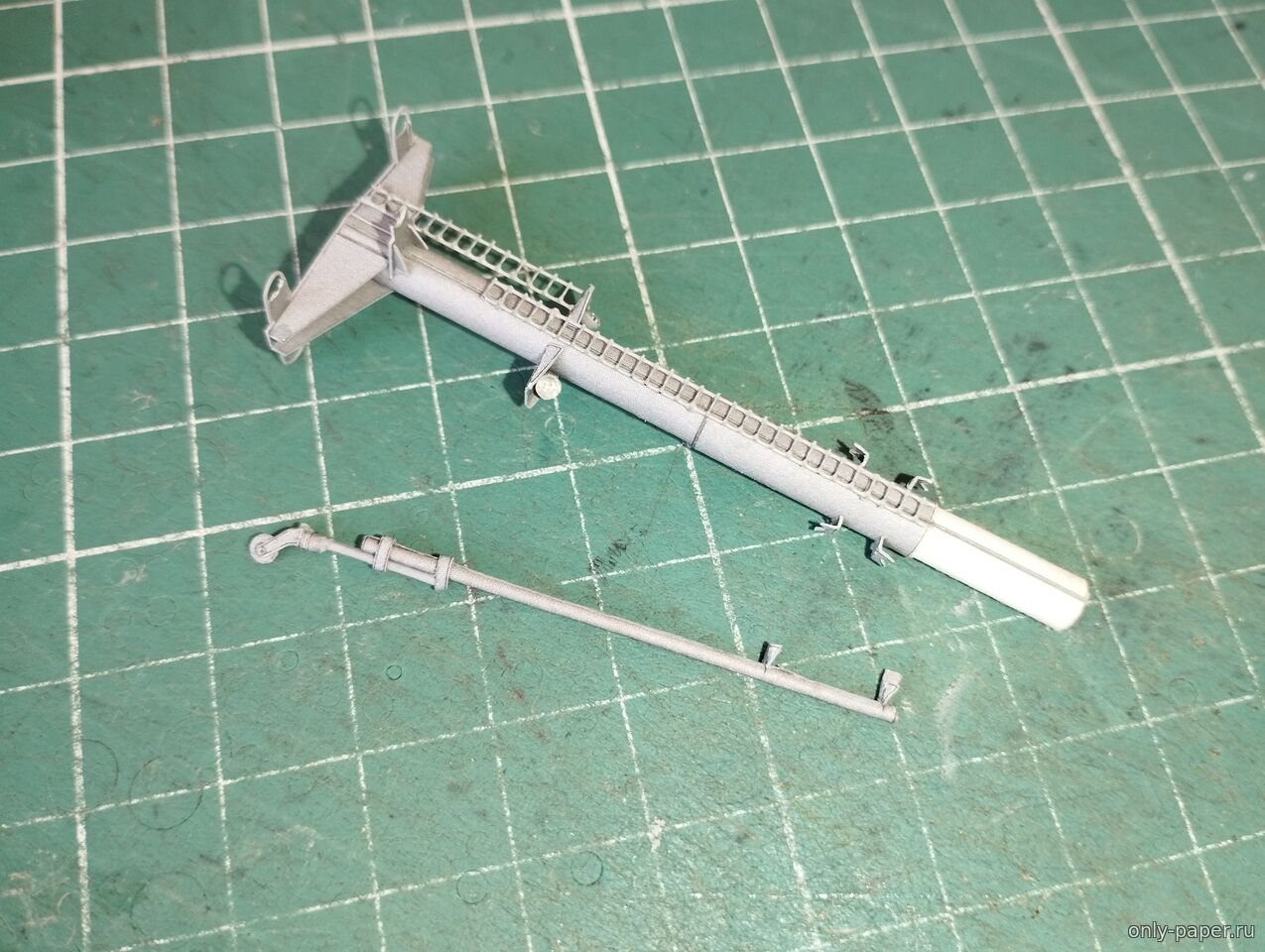

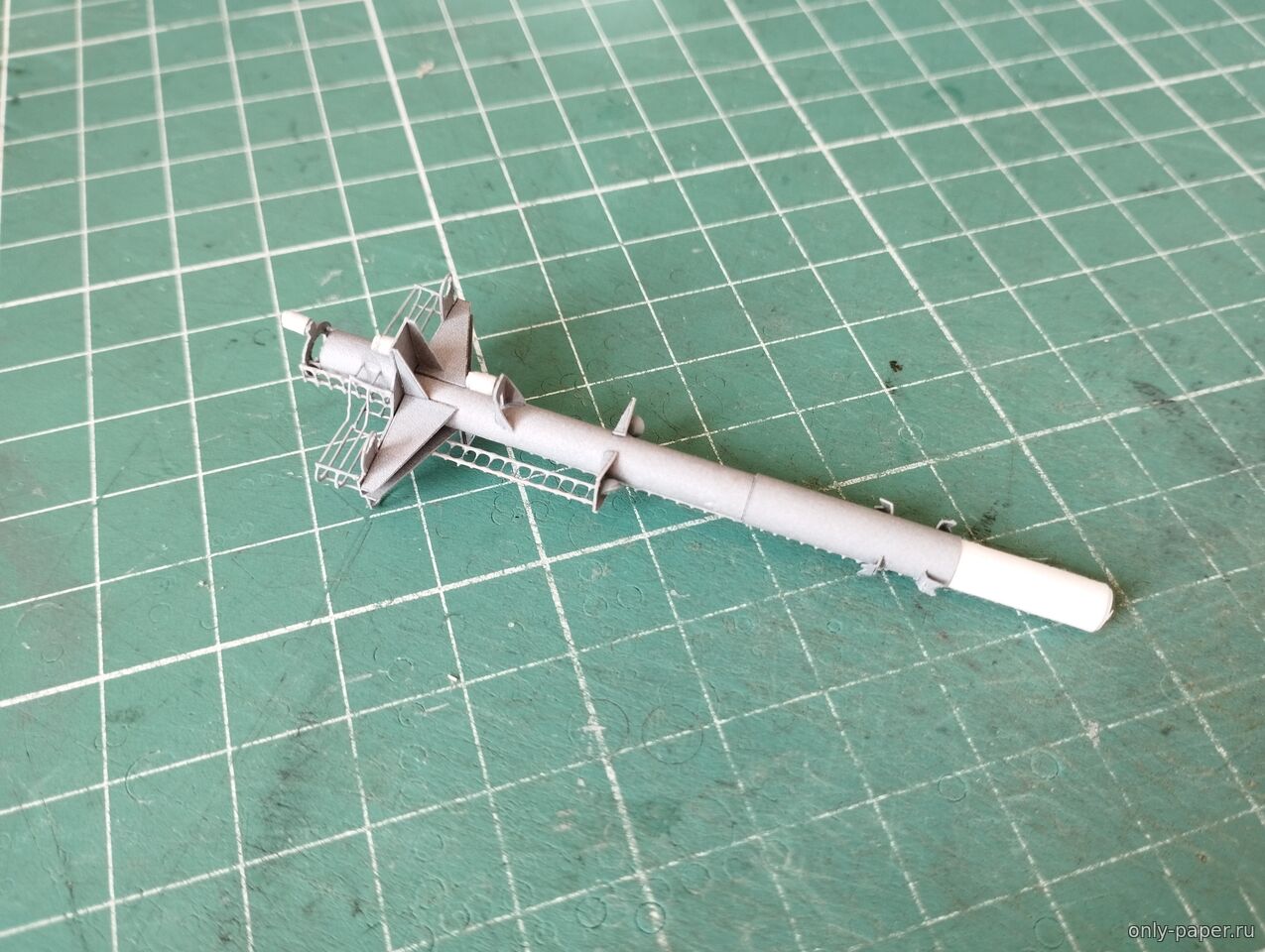

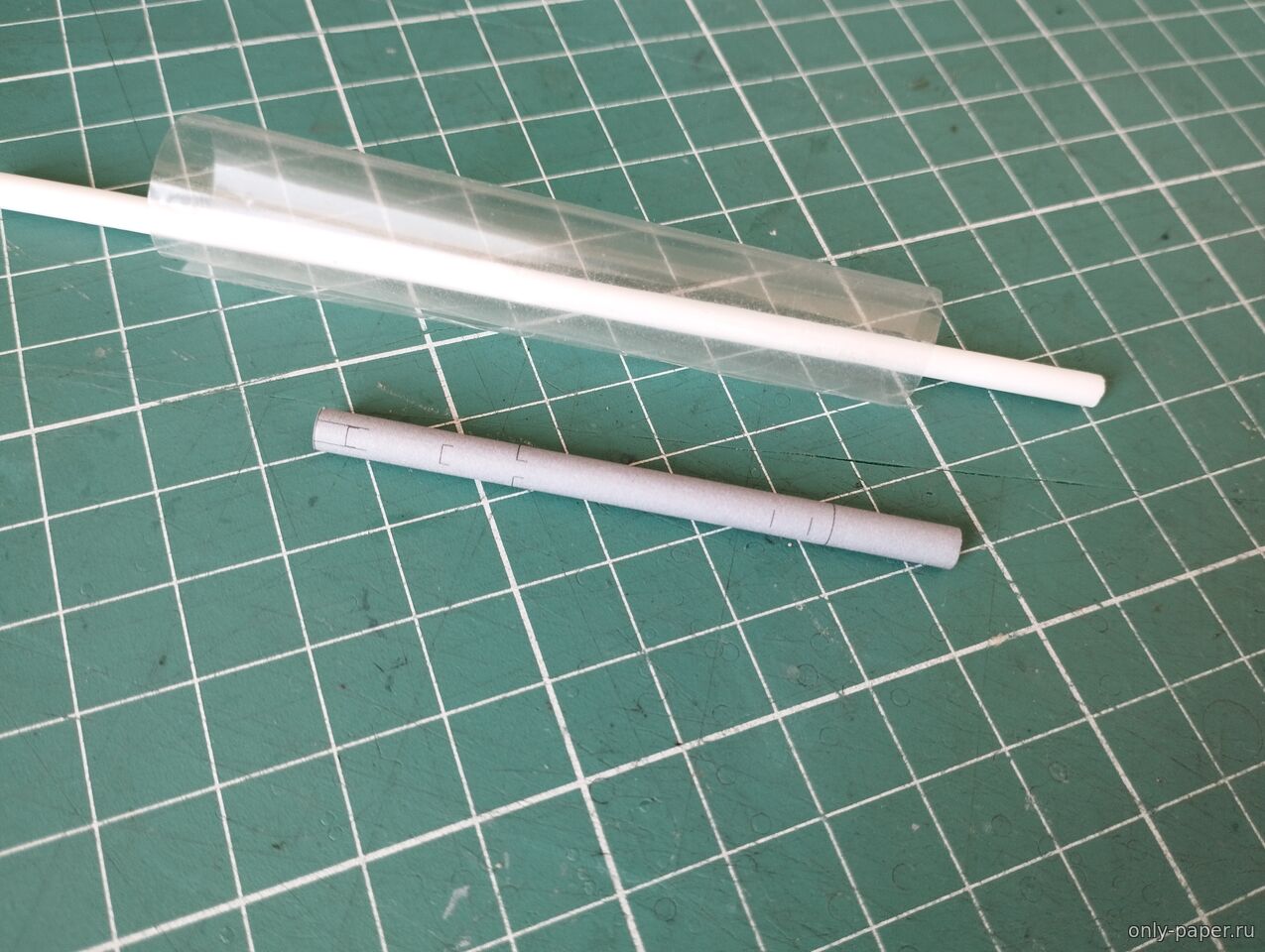

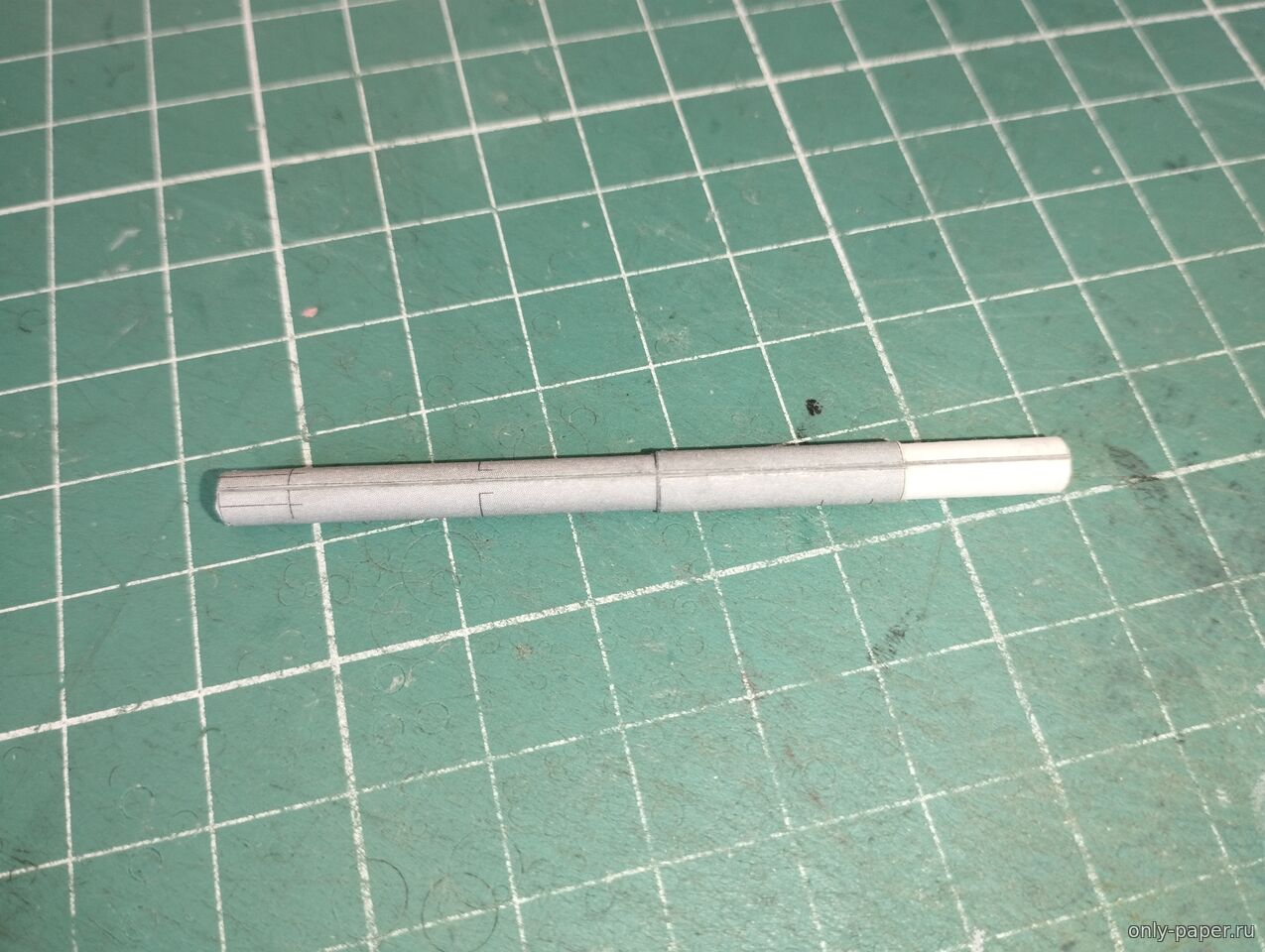

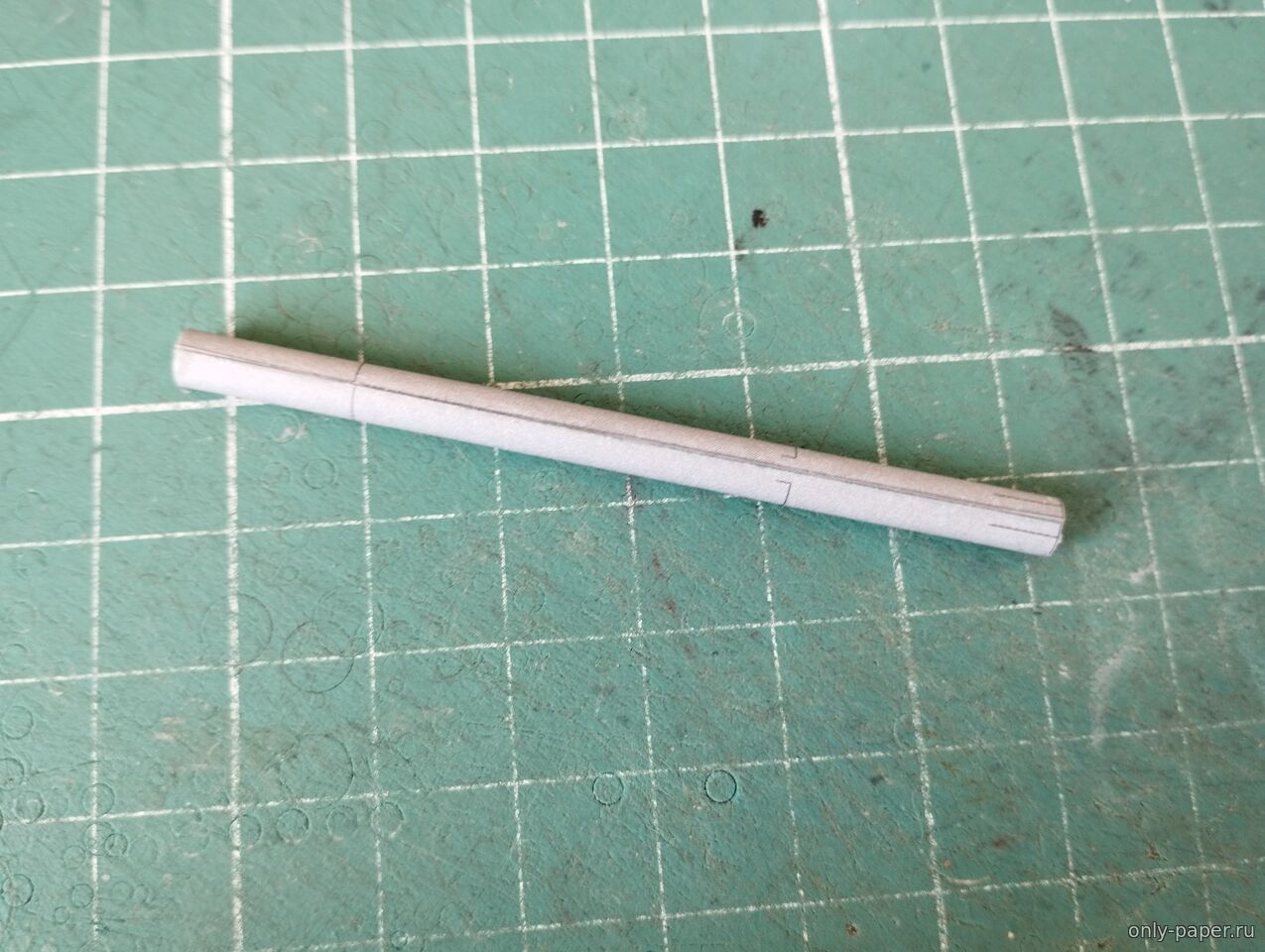

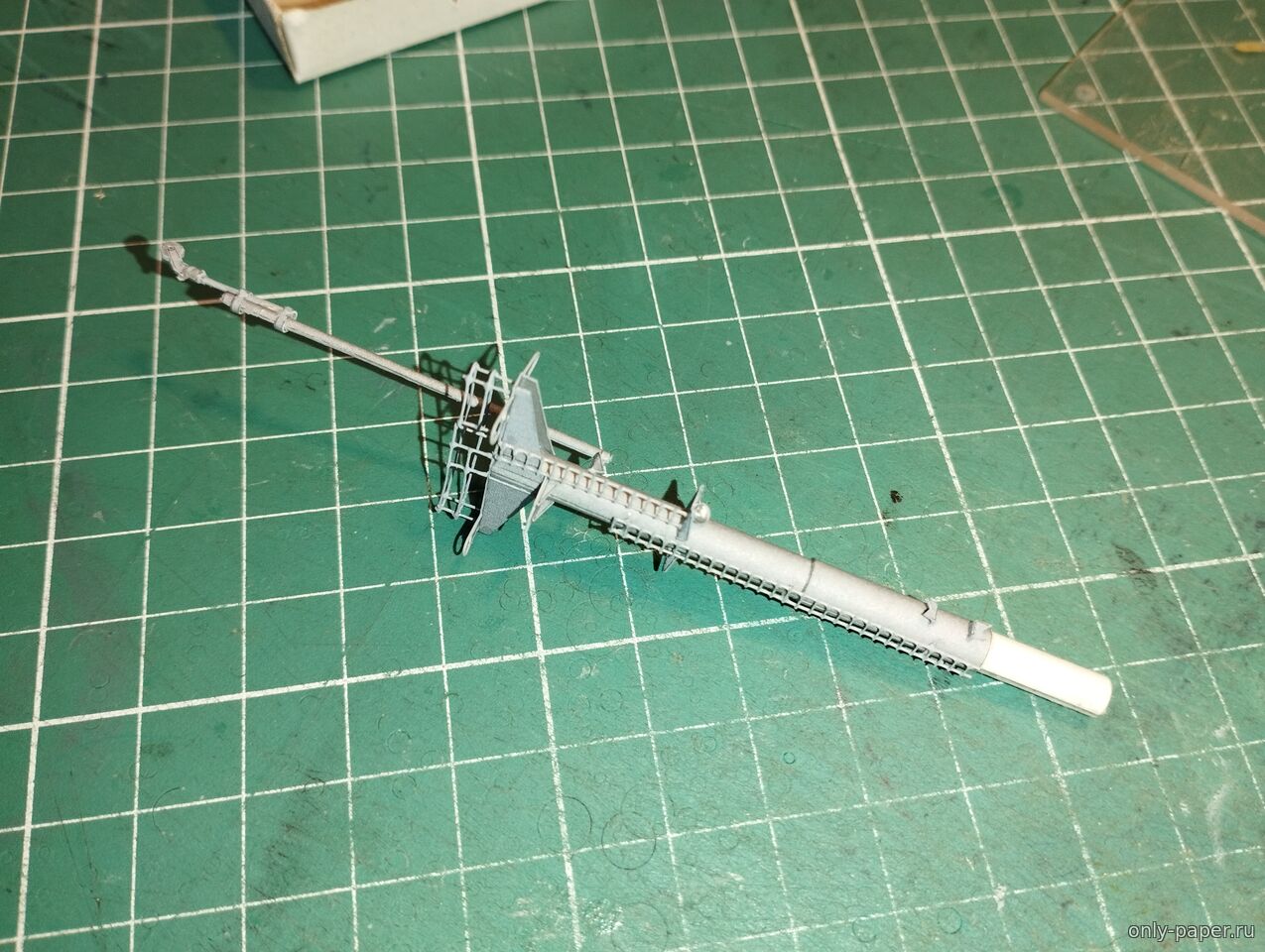

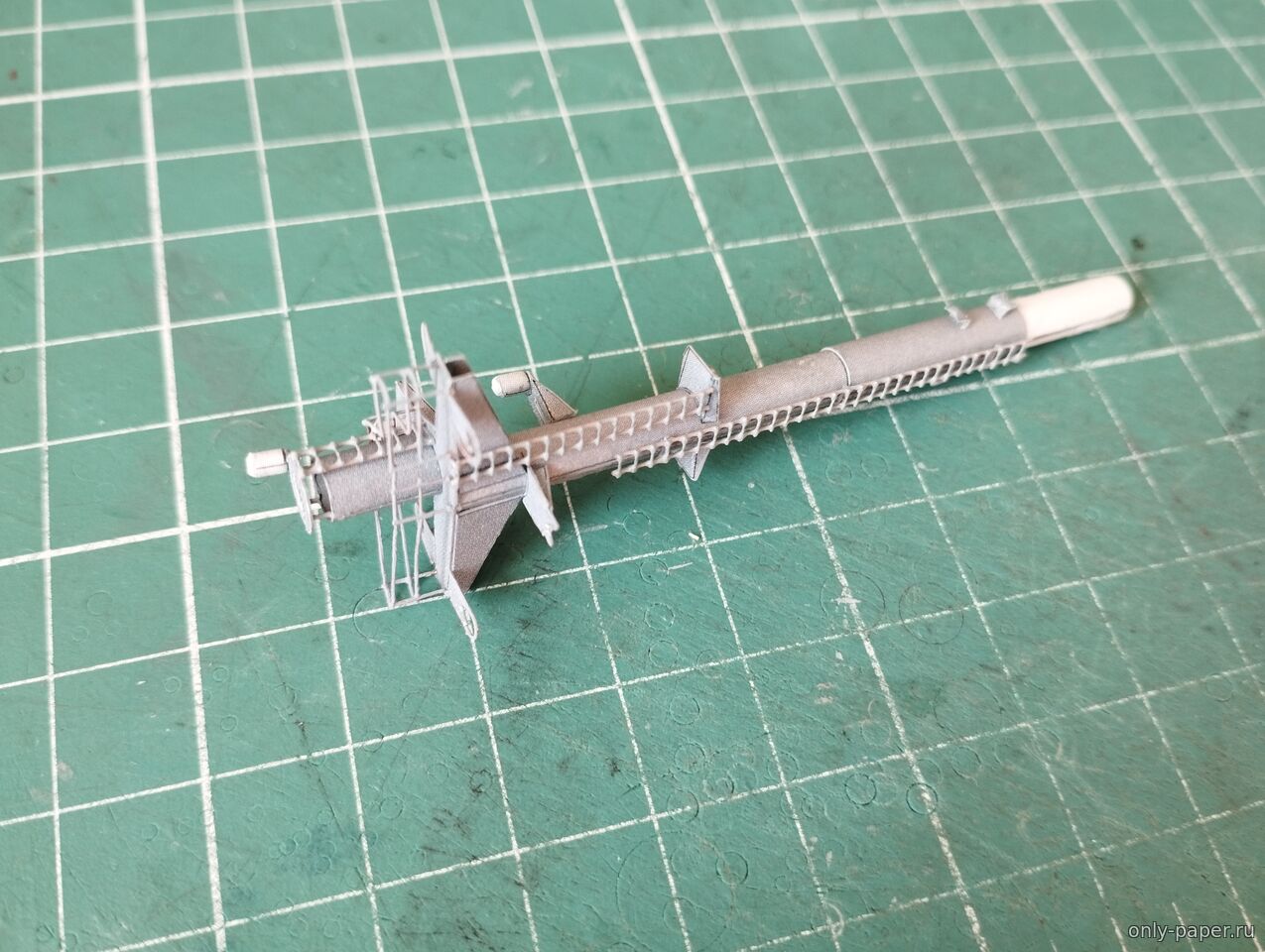

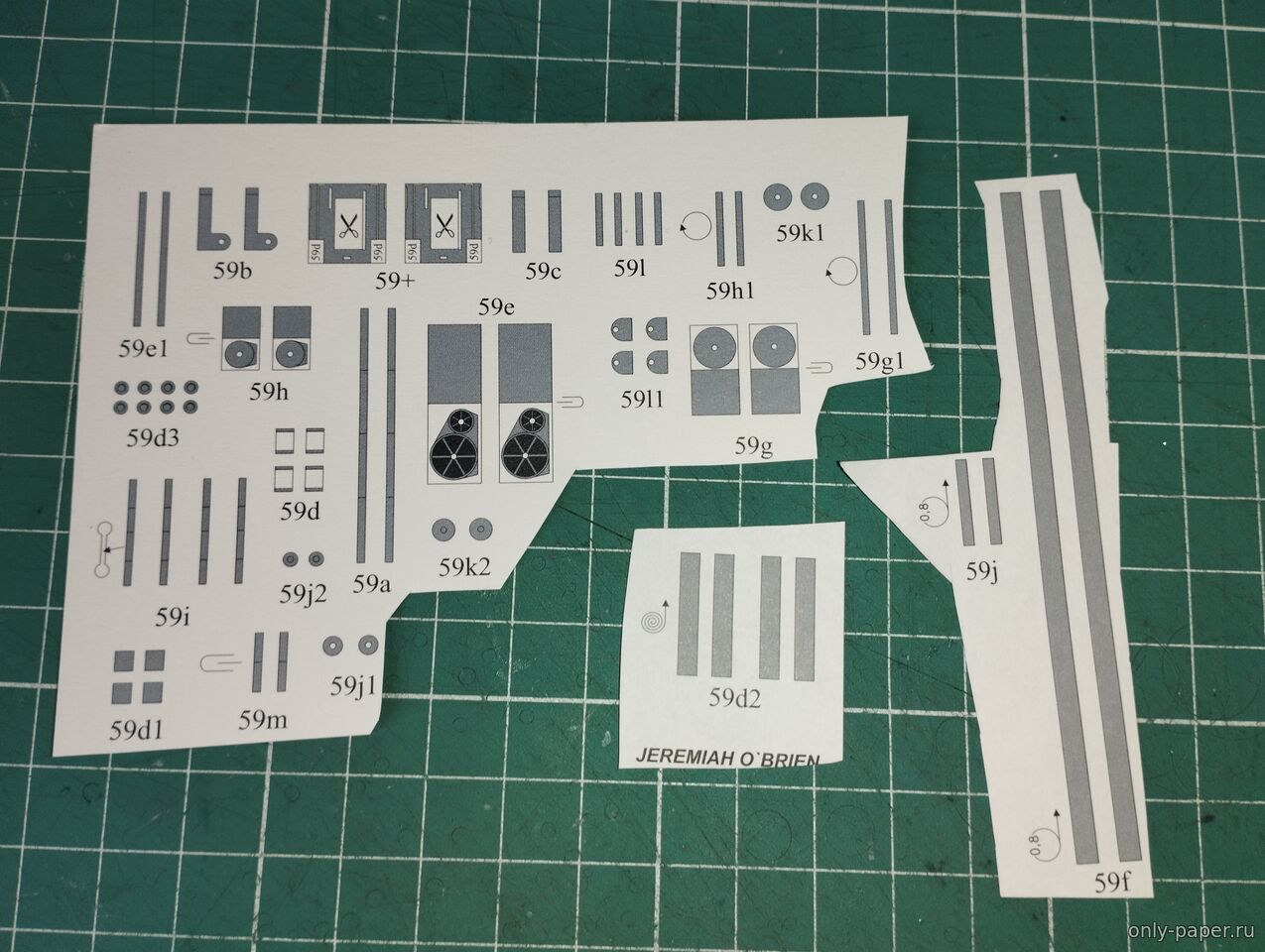

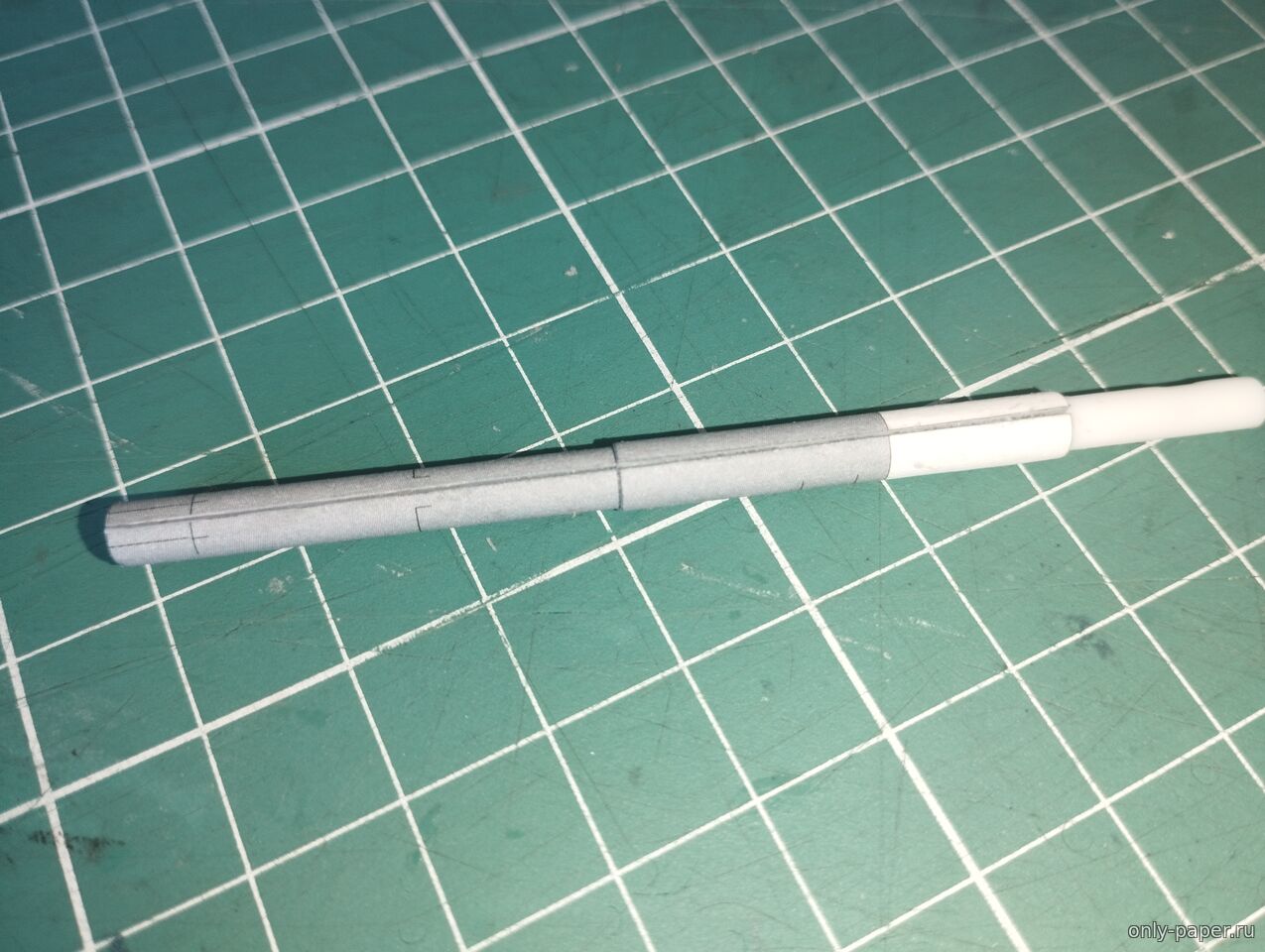

| Мачты.
Первый раз опробовал описанный здесь на форуме механизм сворачивания в трубочку с "предварительным замачиванием".
Очень понравилась технология, т.к. я изначально боялся крутить мачты, дабы не повредить.
Результат меня вполне устроил.


|
| |
|
|
| fatman | Дата: Понедельник, 13.10.2025, 01:08 | Сообщение # 8 |
|
Группа: Пользователи
Сообщений: 34
Репутация: 141
Награды: 0
Статус: Offline

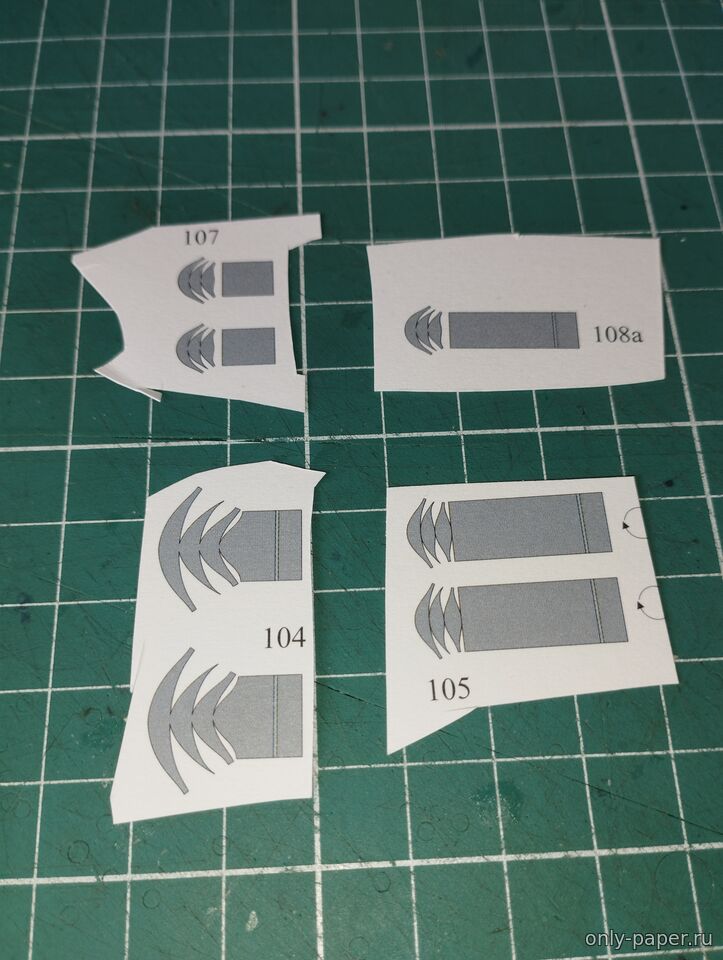

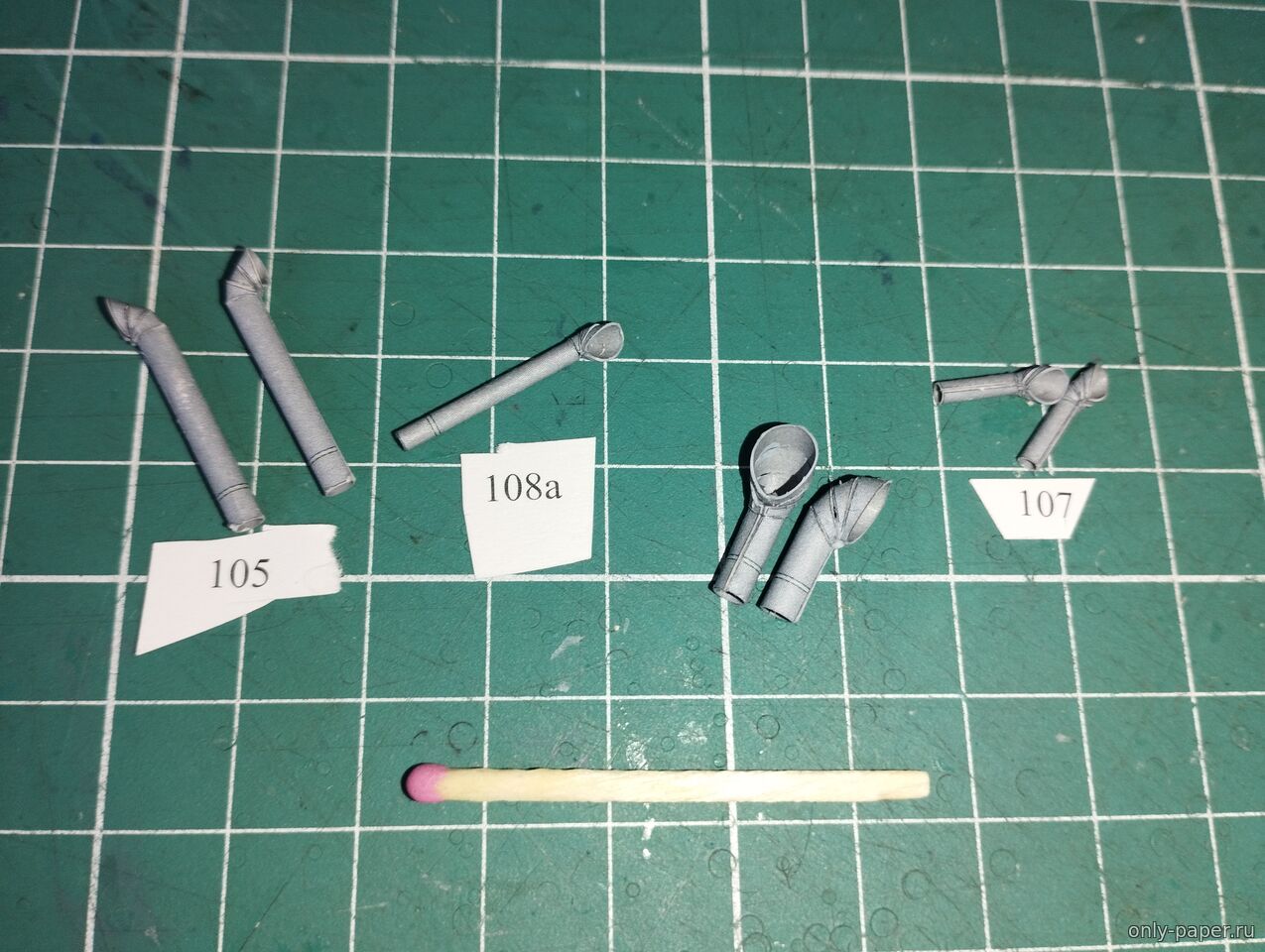

| Вентиляционные трубы:

|
| |
|
|
| steamer | Дата: Понедельник, 13.10.2025, 03:22 | Сообщение # 9 |
Группа: Мастера
Сообщений: 553
Репутация: 2594
Награды: 2
Статус: Offline
| Отлично идет! Подробное освещение сборки - то что нужно. Техника в 1/200 очень хороша, откуда развертки? Сколько уже времени ушло на сборку?
Мои модели
|
| |
|
|
| ДжонЕгоров | Дата: Понедельник, 13.10.2025, 03:27 | Сообщение # 10 |
Группа: Опытные
Сообщений: 671
Репутация: 703
Награды: 0
Статус: Offline
| Всё так чётко ,аккуратно.А как вот эти внутренние вставки (8,6)получилось так точно сделать ?
Меняю ватман на картон.
|
| |
|
|
| fatman | Дата: Понедельник, 13.10.2025, 04:47 | Сообщение # 11 |
|
Группа: Пользователи
Сообщений: 34
Репутация: 141
Награды: 0
Статус: Offline
| Цитата steamer (  ) Техника в 1/200 очень хороша, откуда развертки? Сколько уже времени ушло на сборку?
Бочку на Студебекер, кран Блейхерт и бульдозер рисовал сам по чертежам.
Само сабой, с упрощениями для 200 масштаба.
Работа по поиску моделей техники начата еще лет 10 назад.
Сам корабль заложен в этом году.

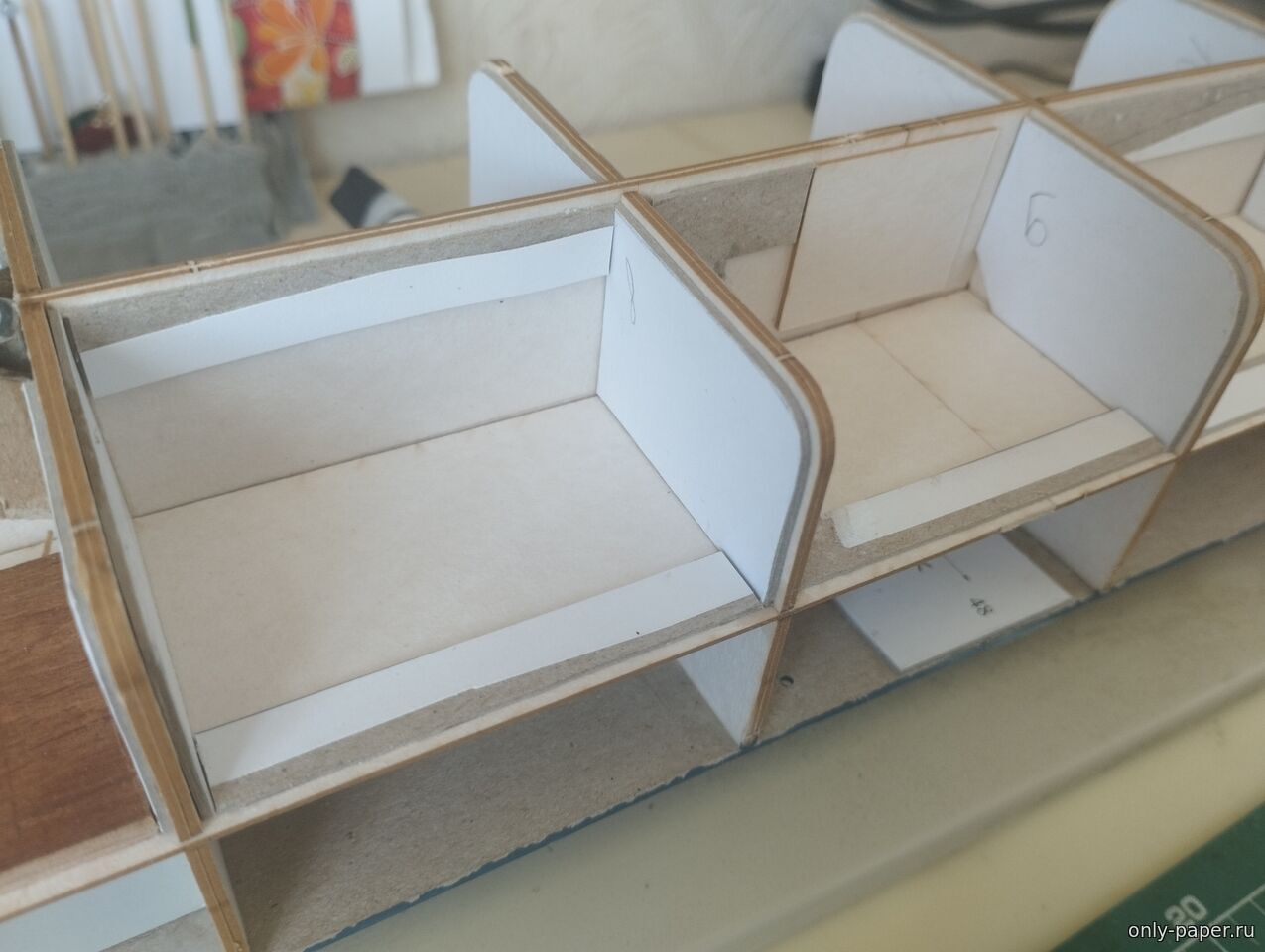

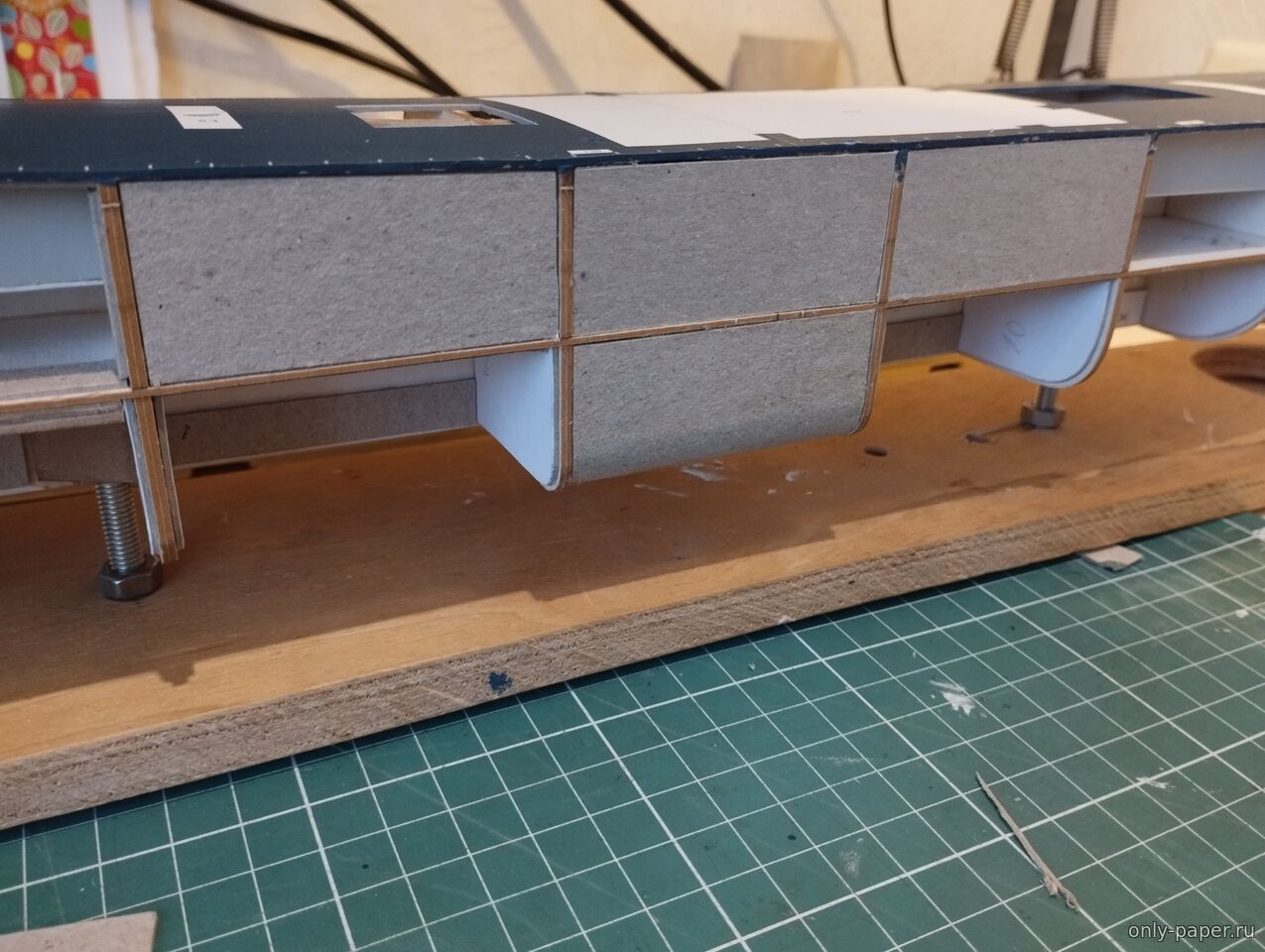

Цитата ДжонЕгоров ( ) А как вот эти внутренние вставки (8,6)получилось так точно сделать ?
Я делал таким образом все шпангоуты.
Взял журнал от сделал ксерокопию всех страниц с переборками(шпангоутами) в 2 экземплярах (по одной вставке для каждой стороны переборки.).
Далее отксеренные листы наклеиваются на 1 мм картон и аккуратно с внешней стороны срезается 1 мм с отступом от контура.
Полученные урезанные куски вклеиваются до упора к центральному килю (иногда срезал небольшой уголок для лучшего прилегания).
По краям образуется уступ 1*1 мм. Как раз для обклейки черновой обшивкой 1 мм.
Заодно и прочность конструкции усиливается.
|
| |
|
|
| ДжонЕгоров | Дата: Понедельник, 13.10.2025, 05:23 | Сообщение # 12 |
|
Группа: Опытные
Сообщений: 671
Репутация: 703
Награды: 0
Статус: Offline
| Спс за подробный рассказ,понимаю.
Меняю ватман на картон.
|
| |
|
|
| submariner | Дата: Вторник, 14.10.2025, 18:26 | Сообщение # 13 |
Группа: Опытные
Сообщений: 63
Репутация: 115
Награды: 0
Статус: Offline
| Отличная модель получается.
|
| |
|
|
| alexlut | Дата: Среда, 15.10.2025, 01:00 | Сообщение # 14 |
Мудрый Мамонт
Группа: Мастера
Сообщений: 4892
Репутация: 2888
Награды: 2
Статус: Offline
| Цитата fatman ( ) Результат меня вполне устроил.
Так то - да. Круто.
Быстро, качественно и недорого — из этих трех вещей вы можете выбрать любые две.
|
| |
|
|
| fatman | Дата: Среда, 15.10.2025, 03:23 | Сообщение # 15 |
|
Группа: Пользователи
Сообщений: 34
Репутация: 141
Награды: 0
Статус: Offline

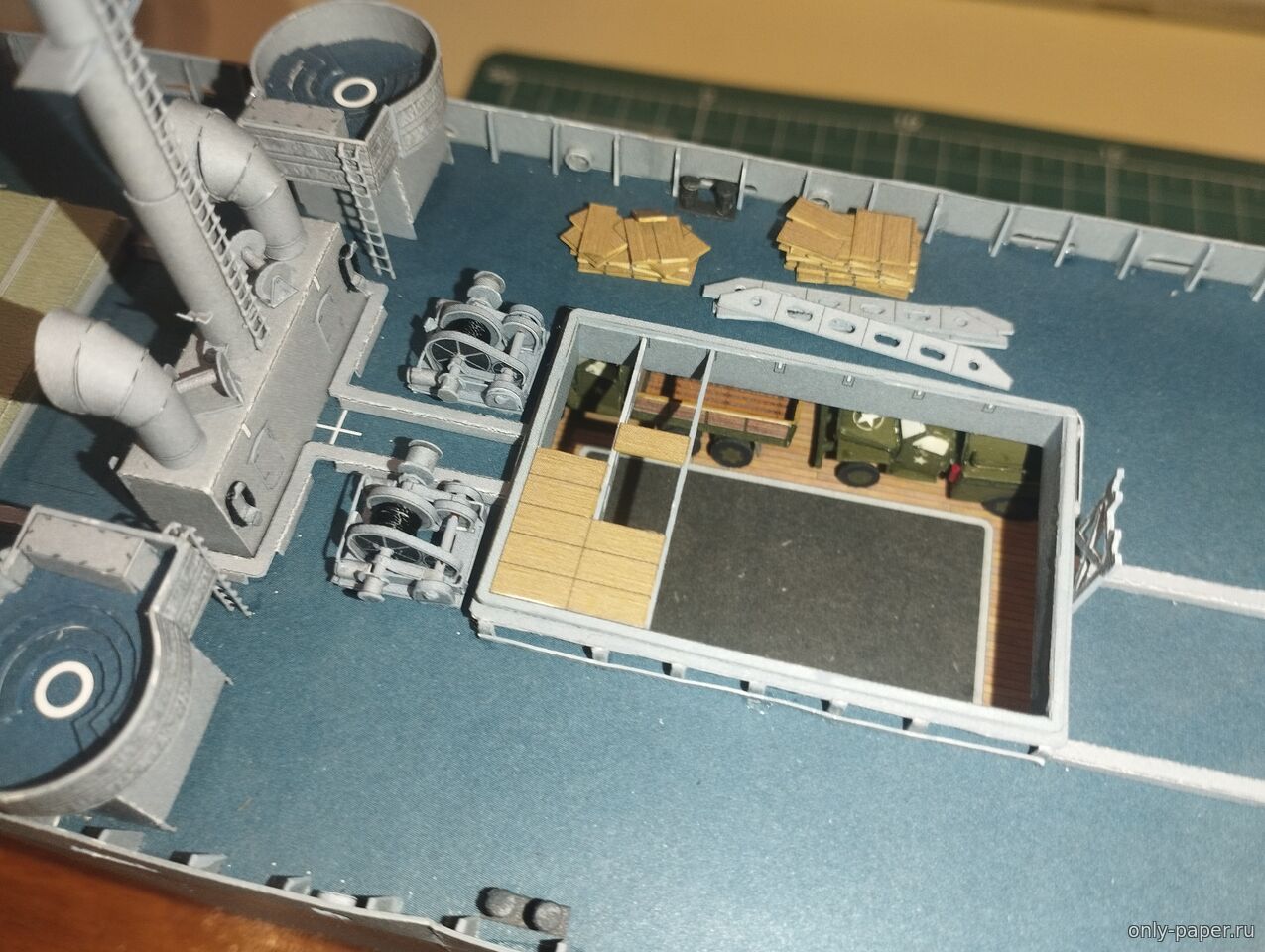

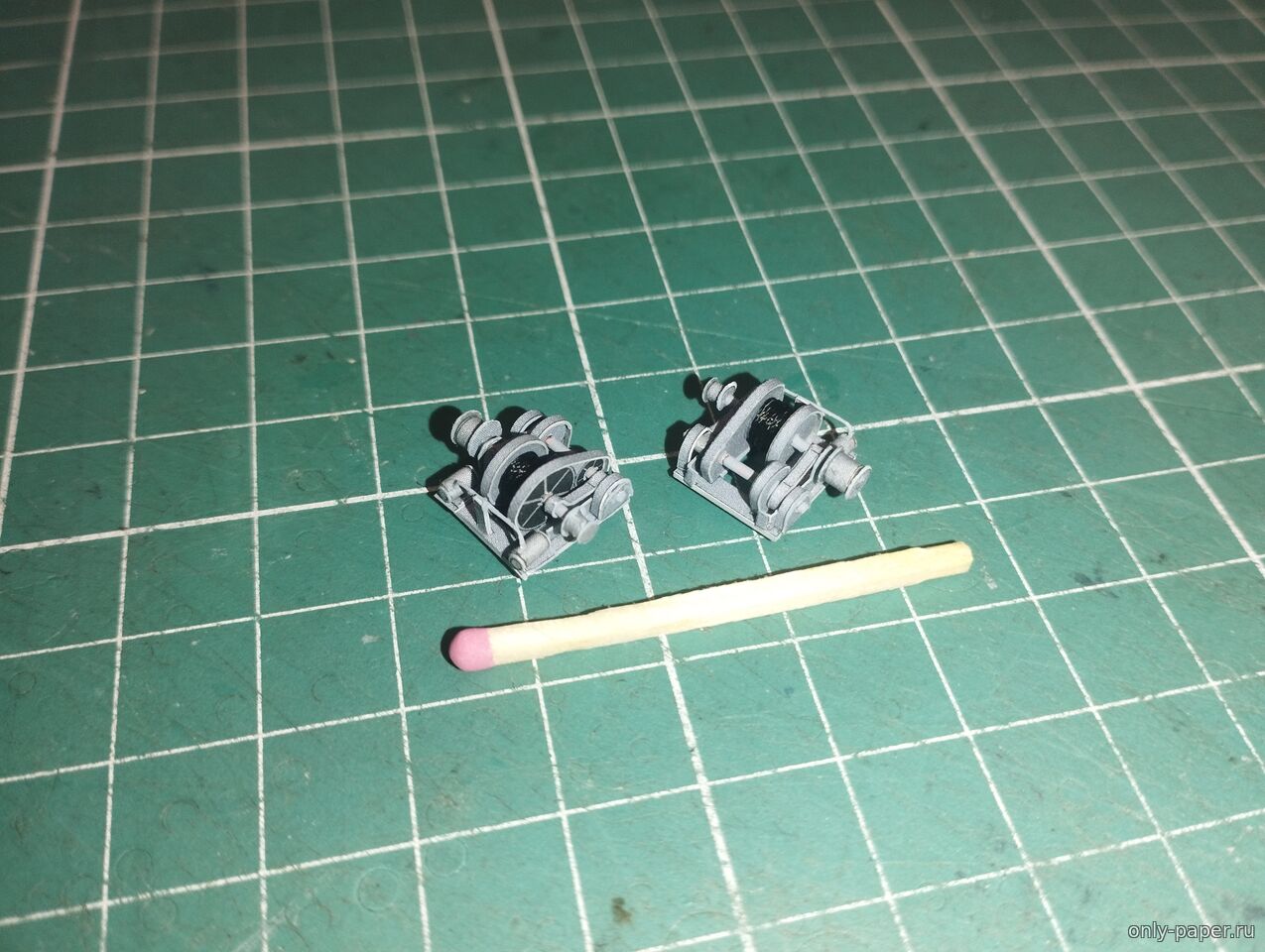

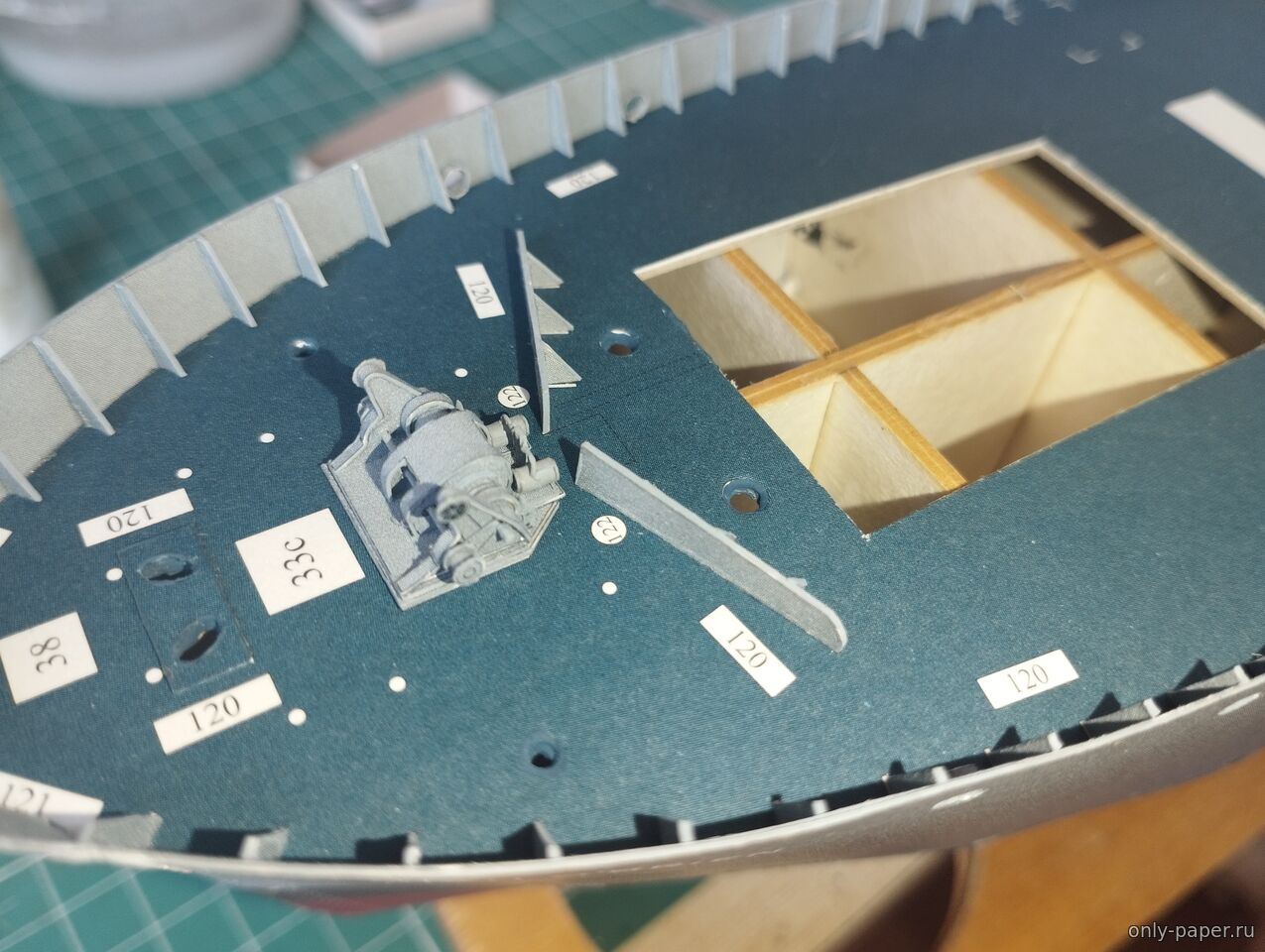

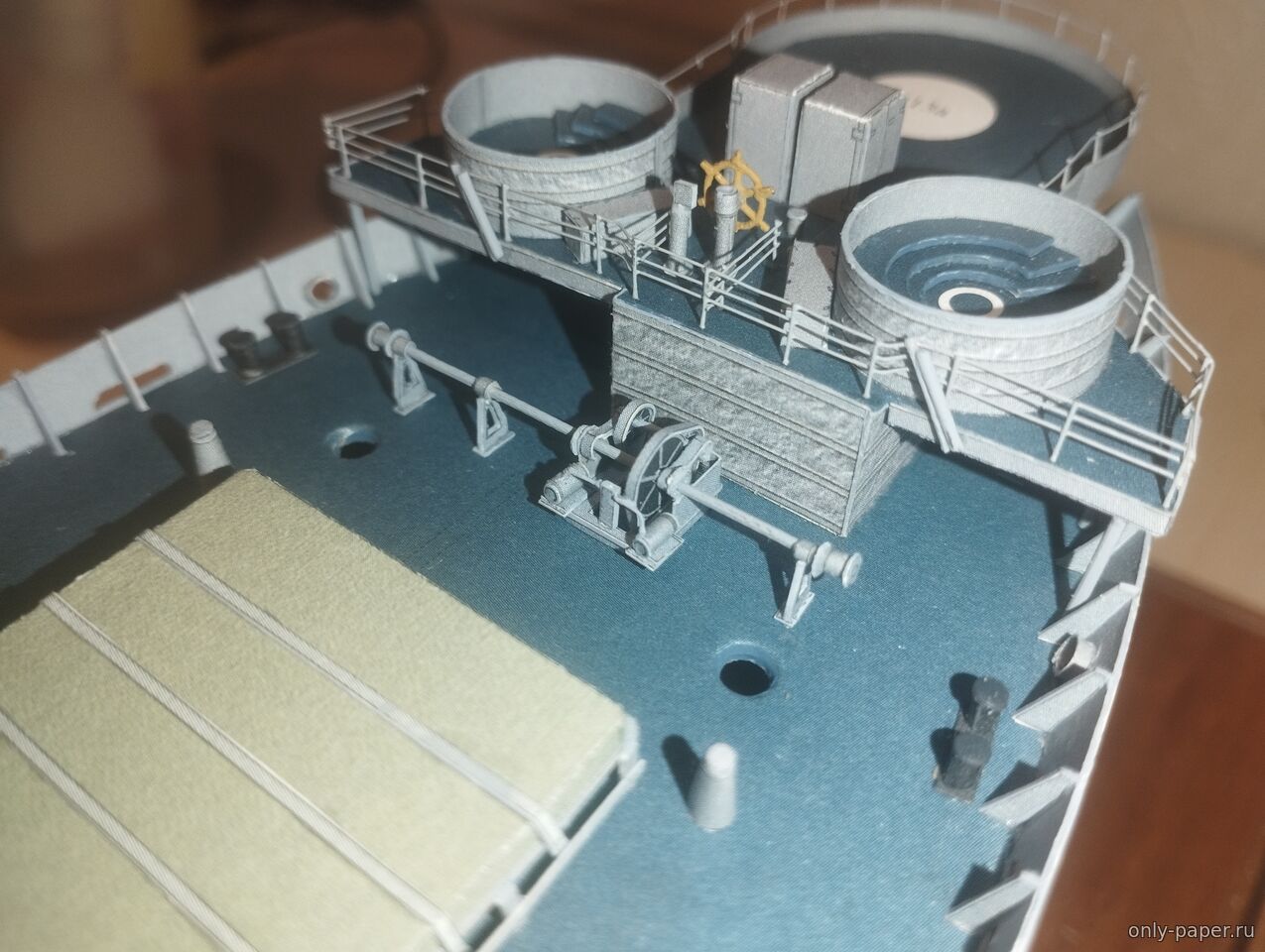

| Лебедки.
Первые 2 из 10 шт.

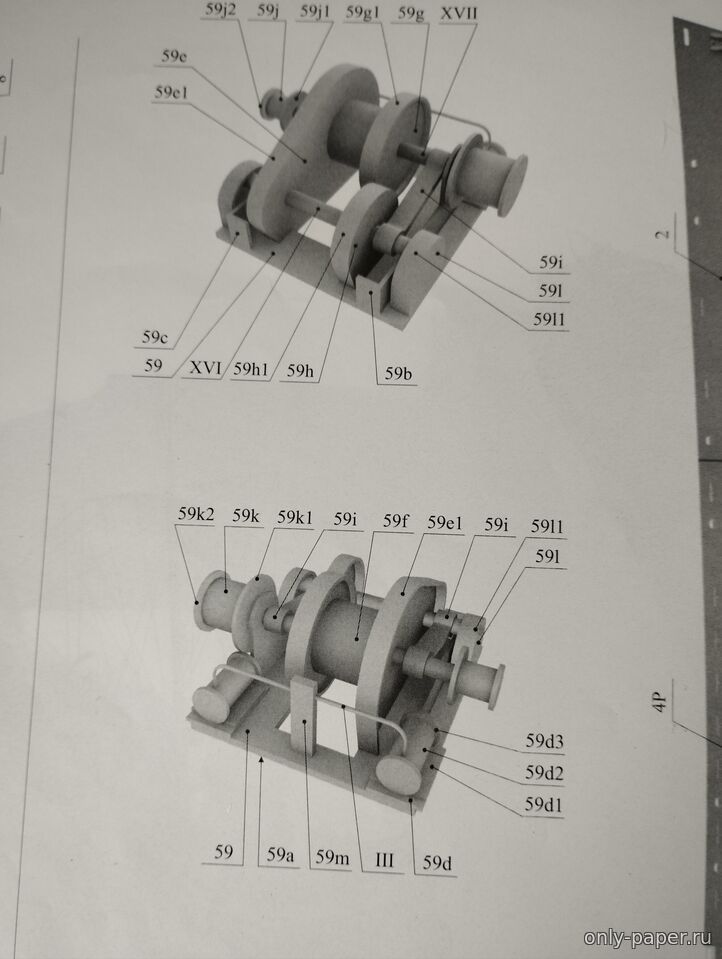

Бумажные выкройки, сборочный чертеж, в сборе и на месте.


|
| |
|
|
