Ка-50 Hokum A




Вертолет Ка-50 «Черная акула» — уникальная машина, как по летным характеристикам, так и по электронной начинке. Это российский одноместный ударный вертолёт, который предназначен для поражения механизированной, а также бронетанковой техники, людских сил и воздушных целей на поле боя. Свой первый полет вертолет совершил 17 июня 1982 года. В классификации НАТО его знают как Hokum A. Вертолет «Черная акула» был разработан ОКБ Камова под руководством Сергея Викторовича Михеева. На вооружение машину приняли лишь в 1995 году. Однако до сих пор, Черная акула является одной из лучших машин в своем роде, и эта высота другими ведущими странами остается непокоренной.

Технические характеристики Ка-50:
Высота: 4,93 м;
Длина фюзеляжа: 14,21 м;
Диаметр несущих винтов составляет 14,50 м;
Размах крыльев: 7,44 м;
Масса пустого вертолета: 7700 кг;
Максимальная взлетная масса составляет 10800 кг;
Нормальная взлётная масса составляет 9800 кг;
Масса полезной нагрузки составляет 2800 кг;
Внутренний запас топлива: 1487 кг.

Лётные характеристики:
Максимальная скорость: 310 км/ч;
Крейсерская скорость: 265 км/ч;
Допустимая скорость в пологом пикировании: 390 км/ч;
Дальность полета:
с ПТБ: 1160 км;
без ПТБ: 520 км;

Вооружение:
Масса подвески: 2000 кг;
Точек подвески: 4;
Встроенное стрелково-пушечное оружие: 1х30-мм 2А42, с боезапасом в 460 патронов;
Подвесное стрелково-пушечное оружие: 2×23-мм пушечных орудия УПК–23–250 с боезапасом 2×500 патронов;
Ракетное неуправляемое вооружение:
тяжёлый НУРС С-24;
НАР С-8 — 80 шт.;
НАР С-13 — 10 шт.;
Управляемое ракетное вооружение:
Х-25МЛ;
ПТУР «Вихрь» — 12 шт.;
Р-73;
Игла-В — 4 шт.;
Бомбовое вооружение:
КМГУ-2;
ФАБ-500,
РБК-500;
ЗБ-500.

Два слова о модели:

Хочу еще раз выразить благодарность Максиму Артюшкину за прекрасную разработку. Модель собирается легко, даже не смотря на некоторые недочеты. Как уже говорил в теме, освещавшей процесс сборки, часть деталей каркаса даны автором на одном листе с другими деталями и при печате на фотобумаге это привело к проблемам с обшивкой. Решилось удалением фотобумаги с уже вырезанных деталей каркаса. Для тех, кто будет собирать, лучше не полениться и расшить авторский pdf вынеся детали каркаса на отдельные листы и распечатать их на тонкой бумаге. Так же в pdf отсутствуют некоторые детали авиабомб. Позаимствовал у Ка-52. Там с ними все хорошо. Ну и не могу не бросить камень в сторону пояснительных 3d рисунков. Местами было очень сложно докумекать что к чему и куда. С другой стороны, этот процесс - отличная разминка для мозга. Вот собственно и все проблемные места. Сам процесс принес только массу положительных эмоций, а результат ... ну тут уже судить вам. Мне нравится.

Процесс сборки

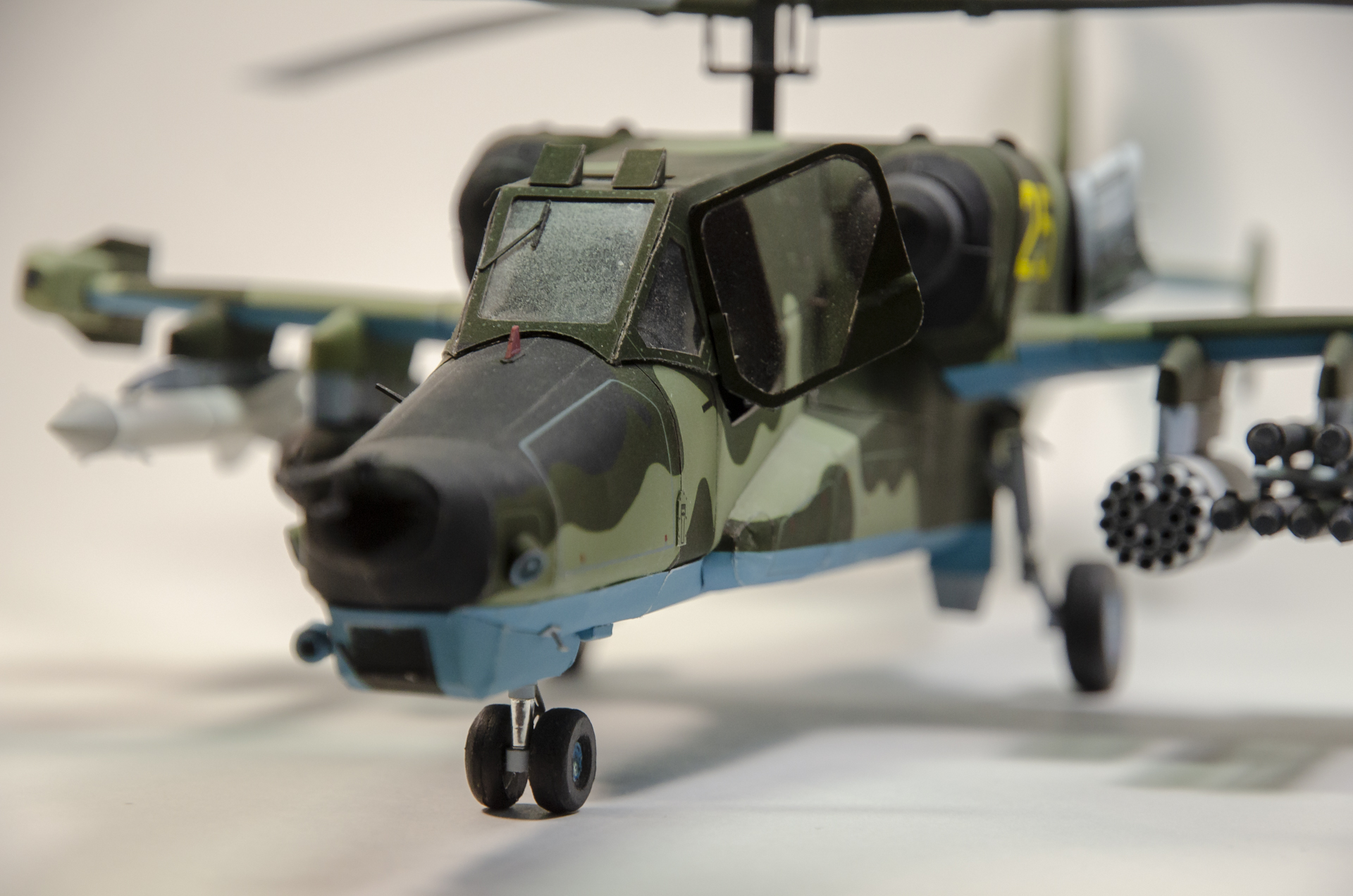

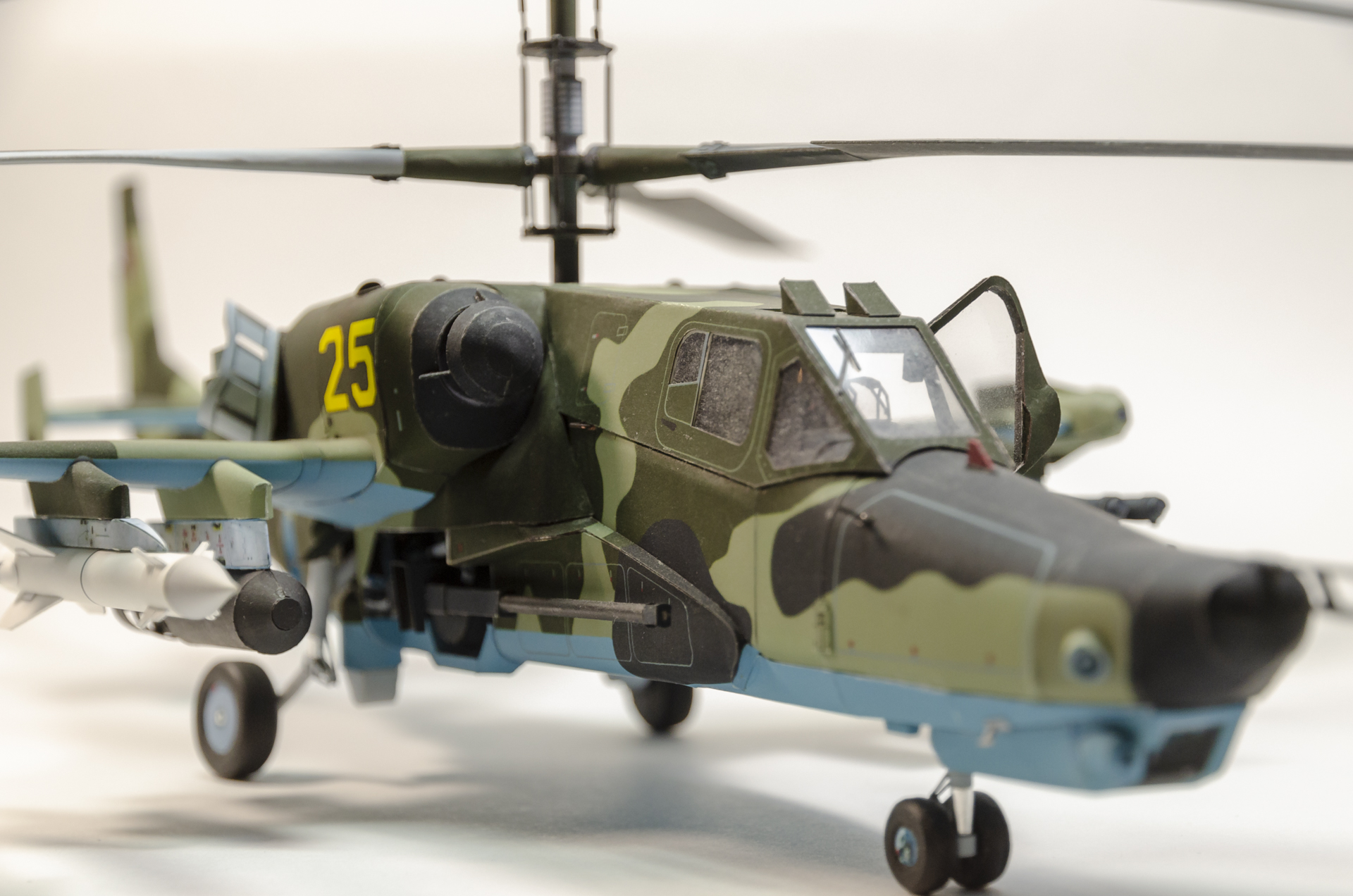

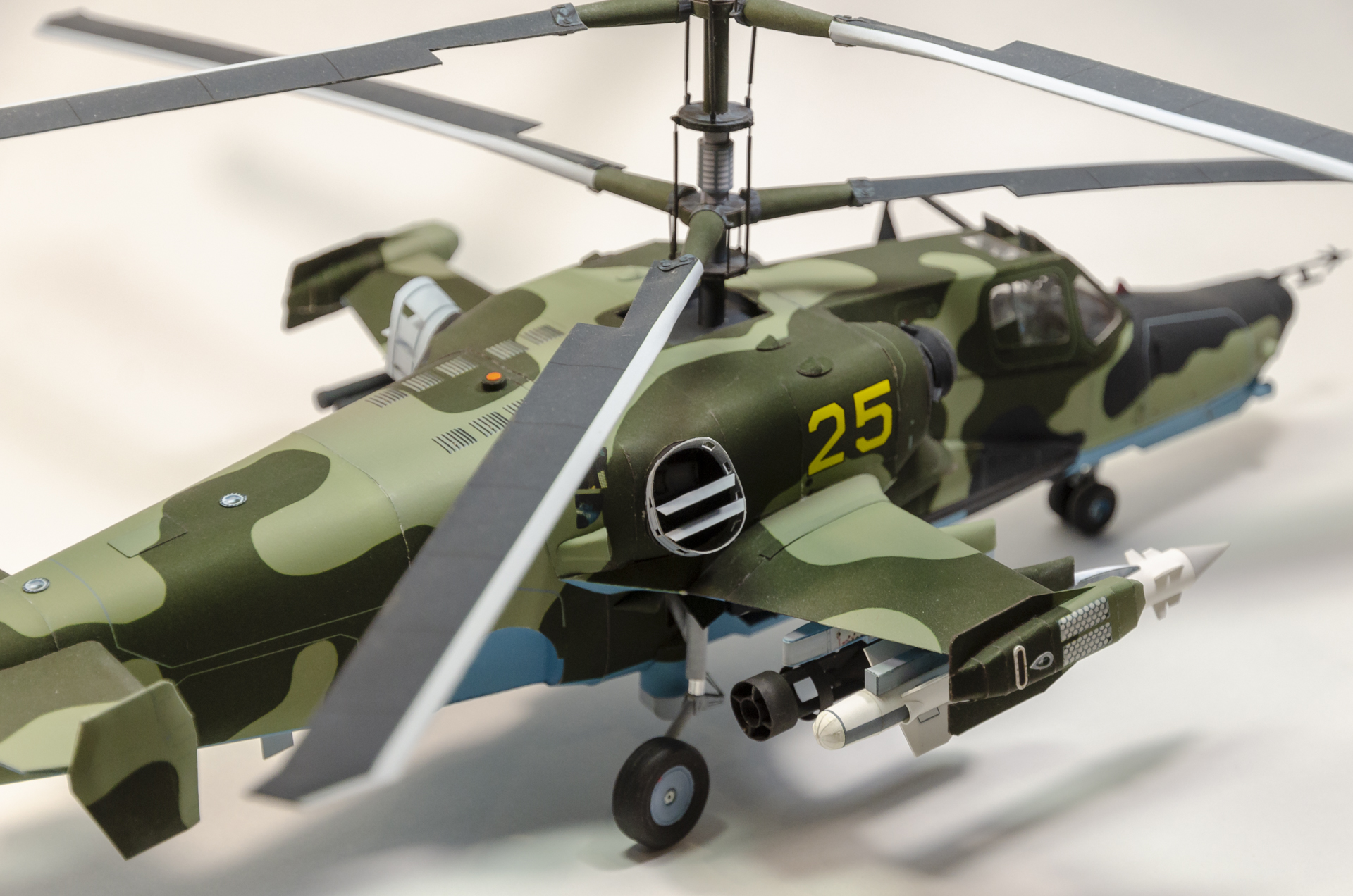

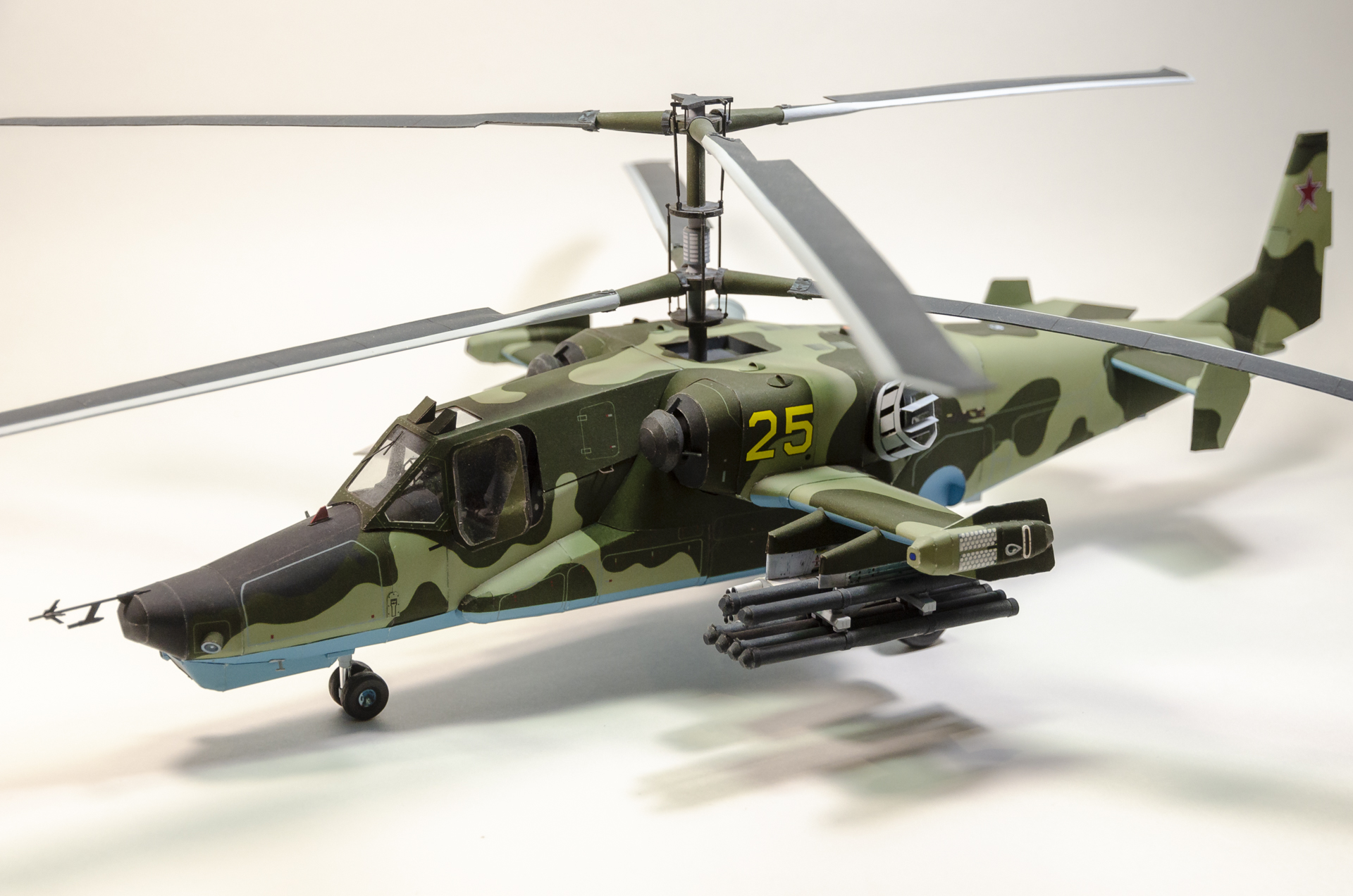

Фото готовой модели:
