Sd. Kfz. 138 - Murder III Ausf. H
|
|
| rezaf2ai | Дата: Понедельник, 17.11.2025, 05:13 | Сообщение # 16 |
Группа: Опытные
Сообщений: 60
Репутация: 319
Награды: 0
Статус: Offline
| Наверно, у каждого моделиста есть свои способы формирования трубочек, коробочек и других узлов.
Пожалуй, расскажу про свой подход к цилиндрам. Может быть, кому-то пригодится

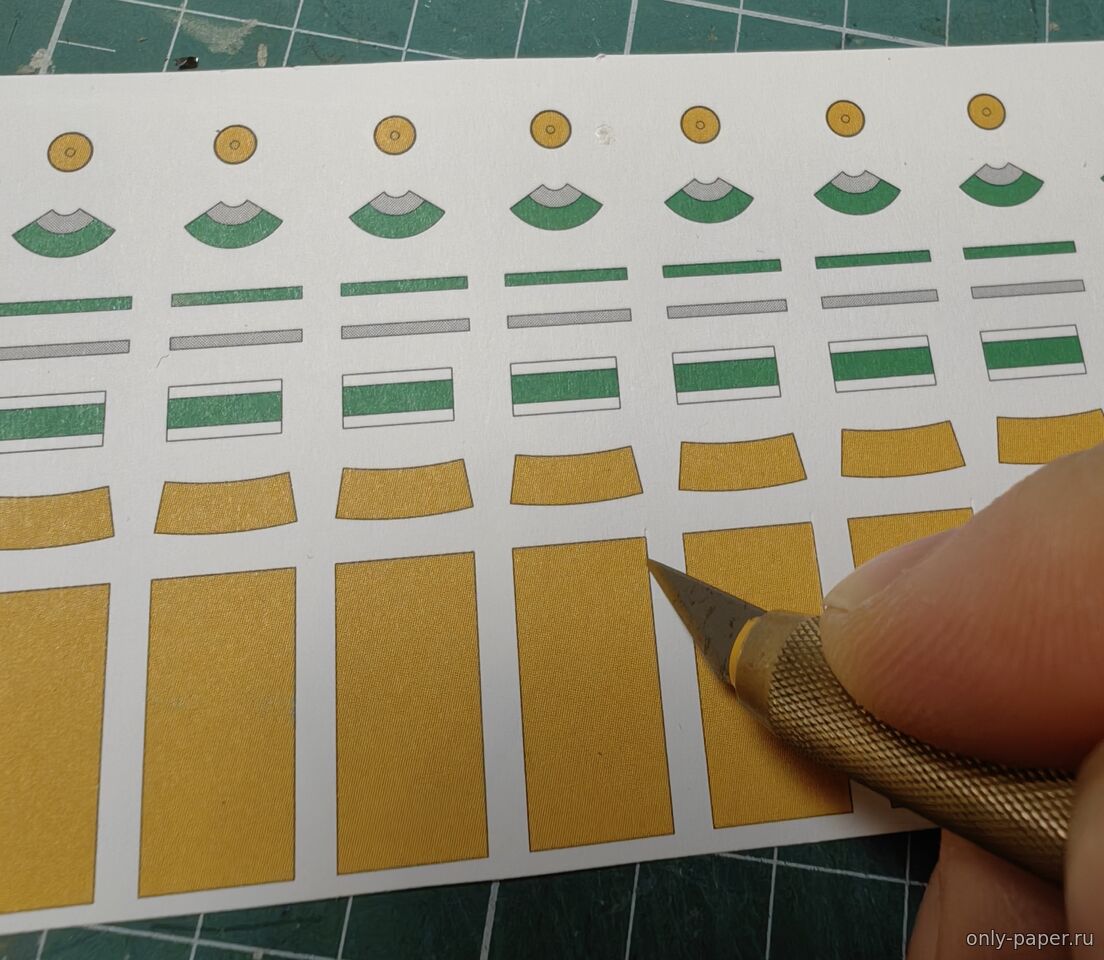

1. При вырезании развертки будущего снаряда рез необходимо делать "под углом", потому что при скручивании длина внутреннего радиуса меньше, чем наружного. И если не сделать такой рез, то внутренняя часть вылезет, и шов получится толстый и некрасивый.

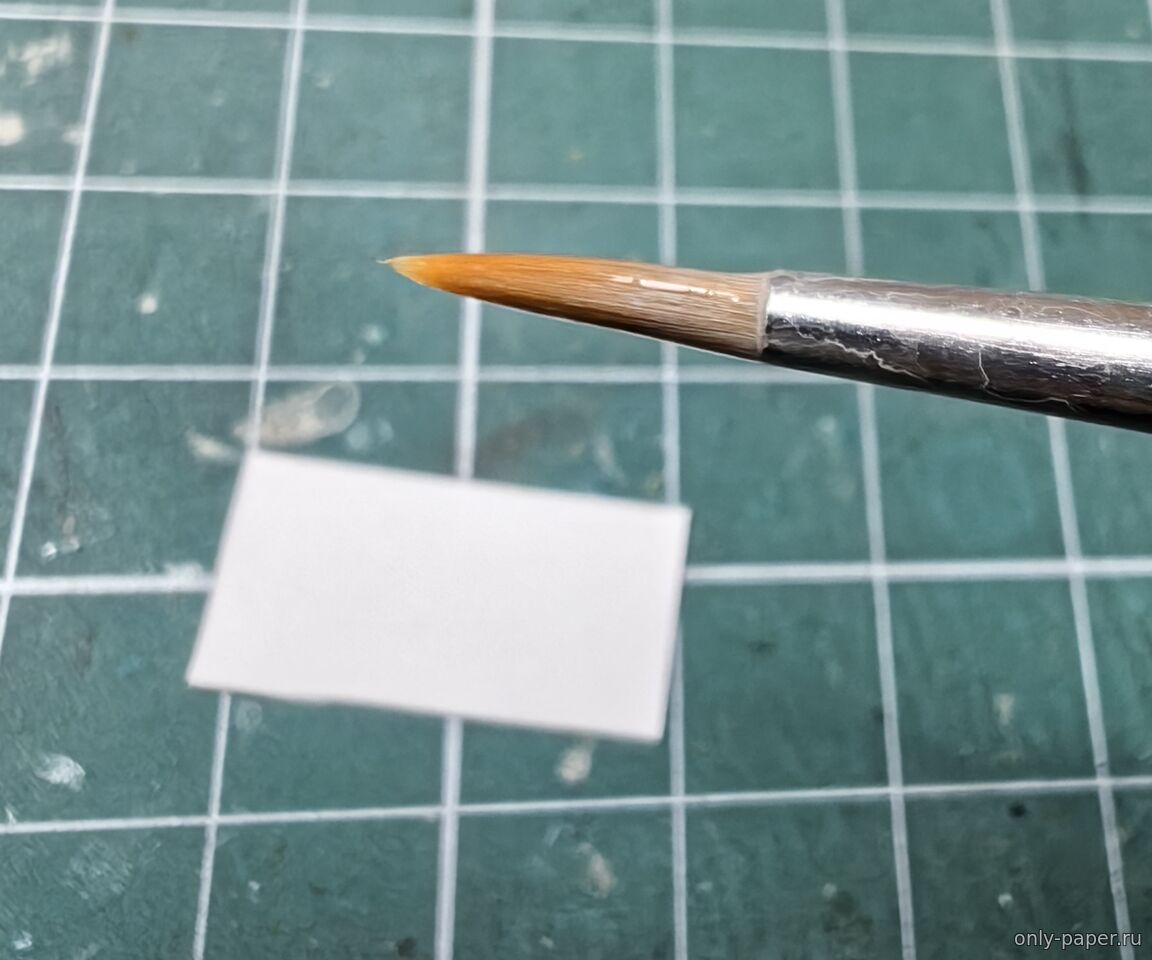

2. Я предпочитаю смачивать сворачиваемые детали с помощью кисточки. Смачиваю её до состояния хорошей влажности, но чтобы вода не капала.

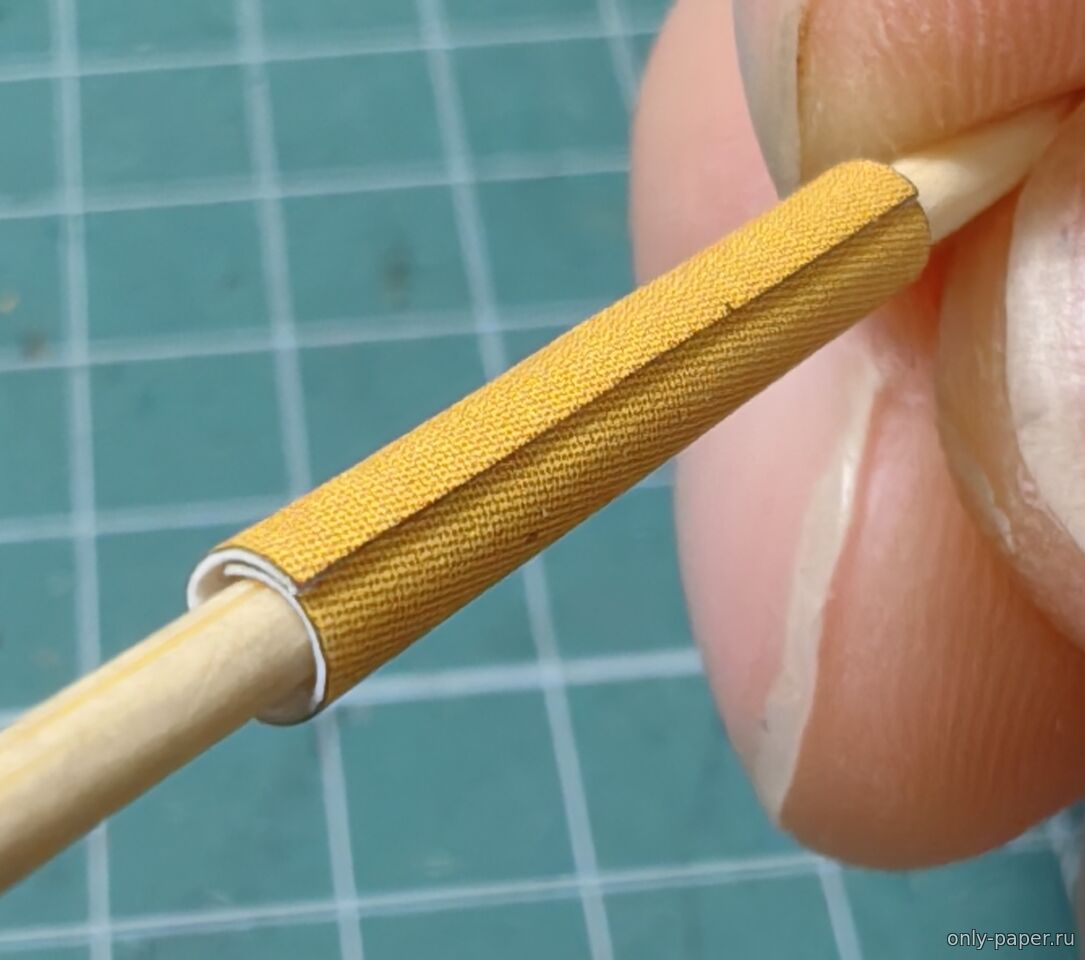

3. Накручивать развертку надо на что-то меньшего диаметра. У меня под рукой лежат вязальная спица, надфиль (у него хороший круглый хвостовик), палочка от суши, зубочистка. Здесь для снарядов по толщине подходит зубочистка. Вот такой "перекрут" нужен для того, чтобы развертка подпружинивала, и края сами прижимались друг к другу.

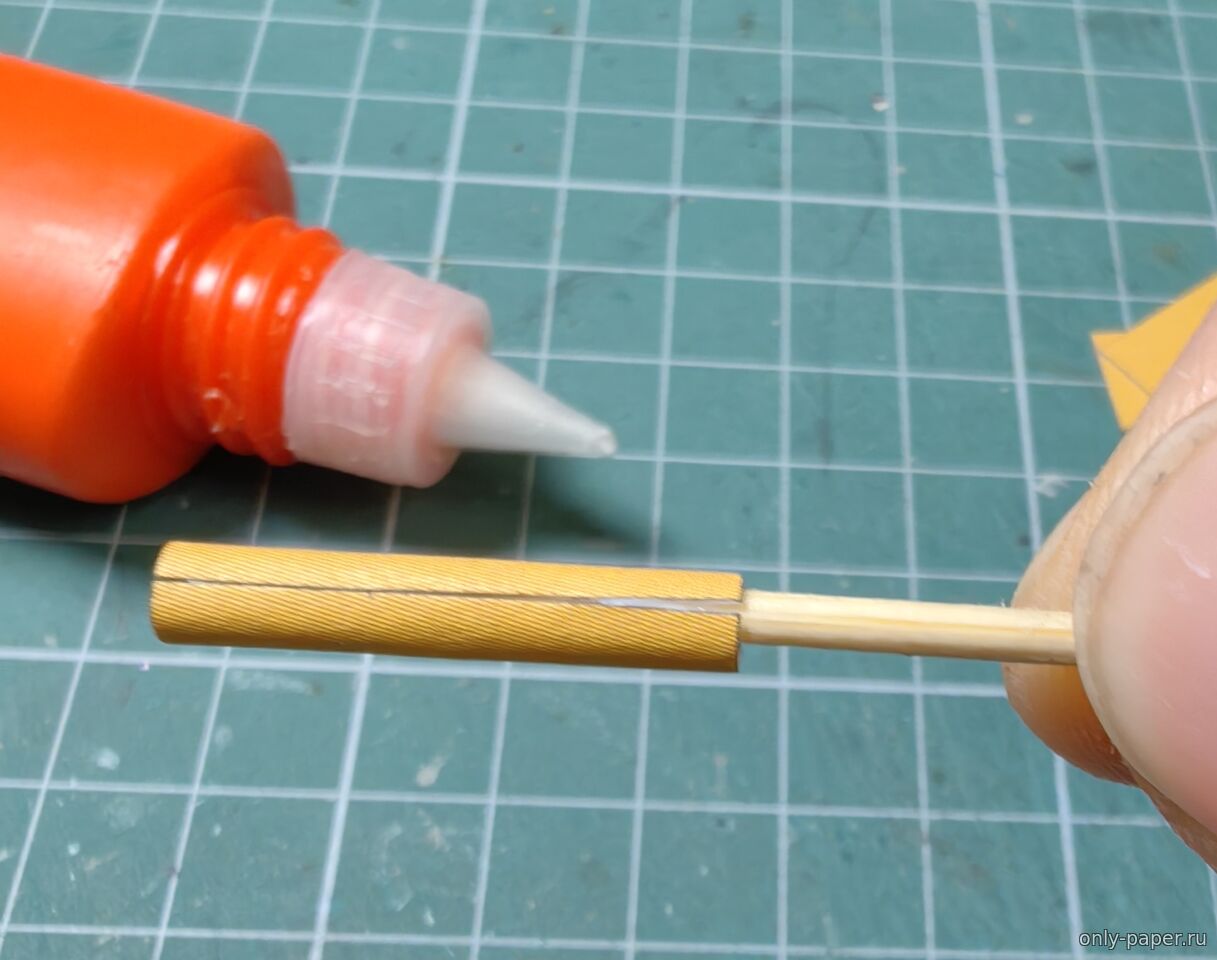

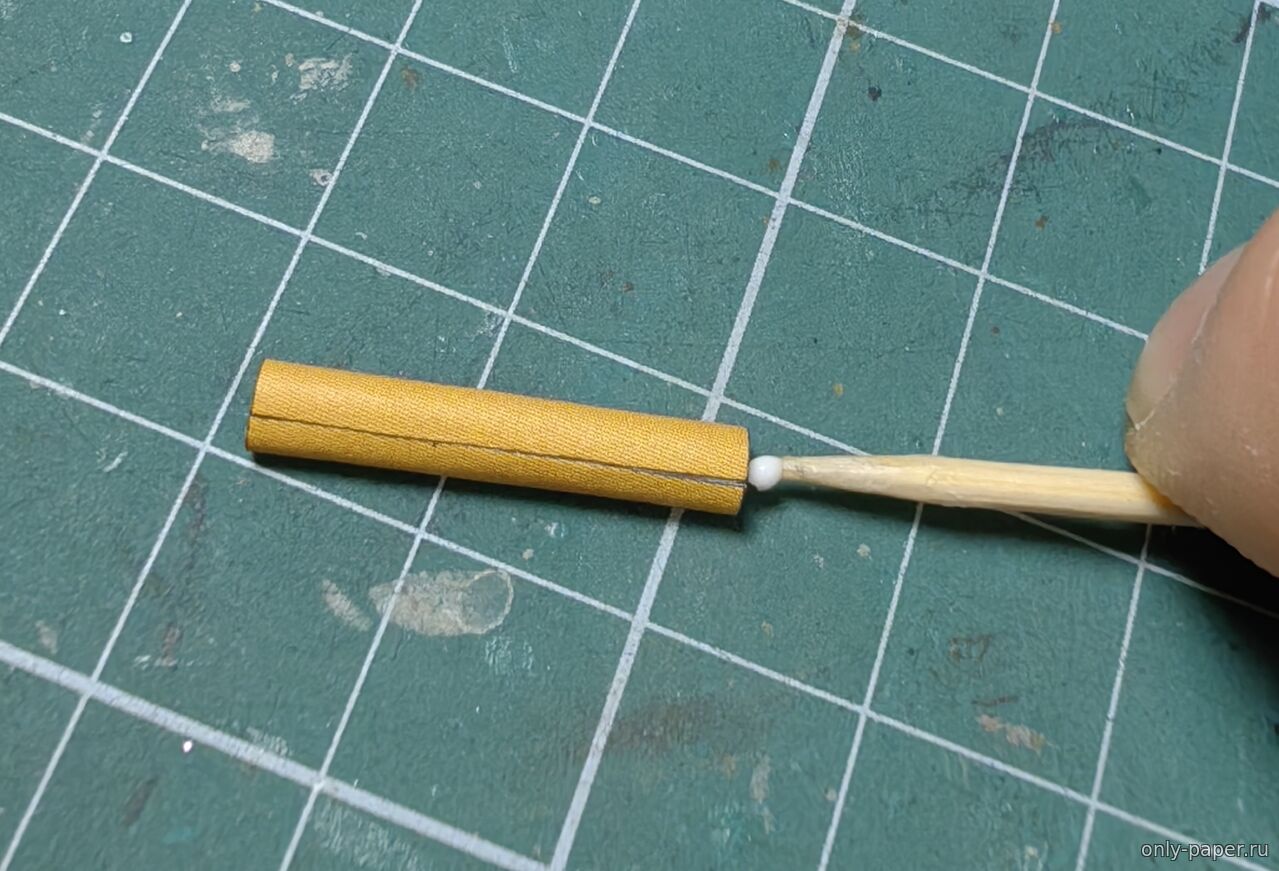

4. После этого изнутри я смазываю клеем края с помощью зубочистки. Из-за свой формы конуса, зубочистка как будто "заталкивает" клей как раз между склеивыаемыми ребрами. А из-за подпружинивания, края цилиндра сами прижимаются друг к другу.

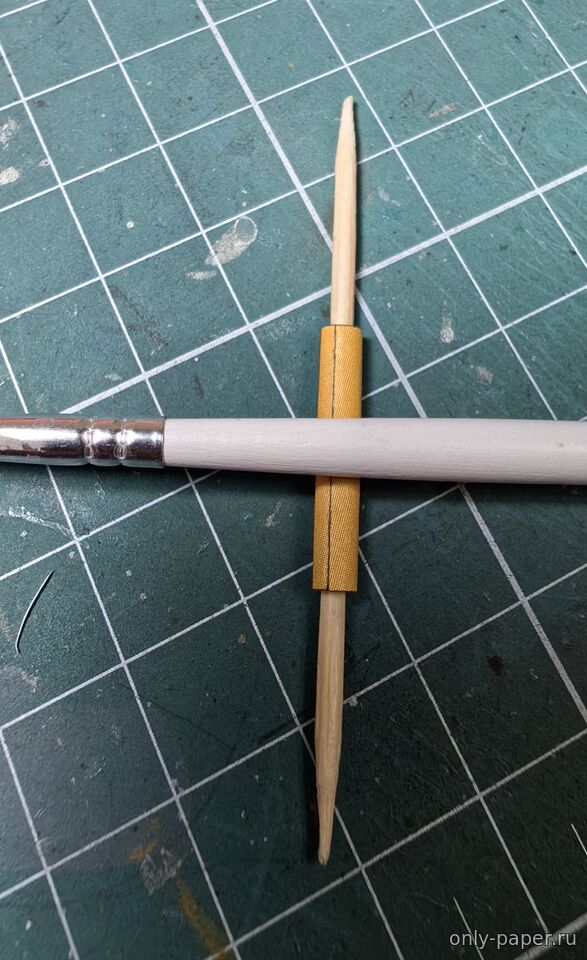

5. После высыхания, клеевой шов можно чем-нибудь прокатать. В данном случае я пользовался кисточкой. Причем нужно именно прокатывать, а не проглаживать. Потому что от проглаживания шов начинает блестеть.
UPD. Прокатывать чем-то круглым шов надо вдоль, держа деталь на весу. Это я просто для фото композицию положил на коврик 😊

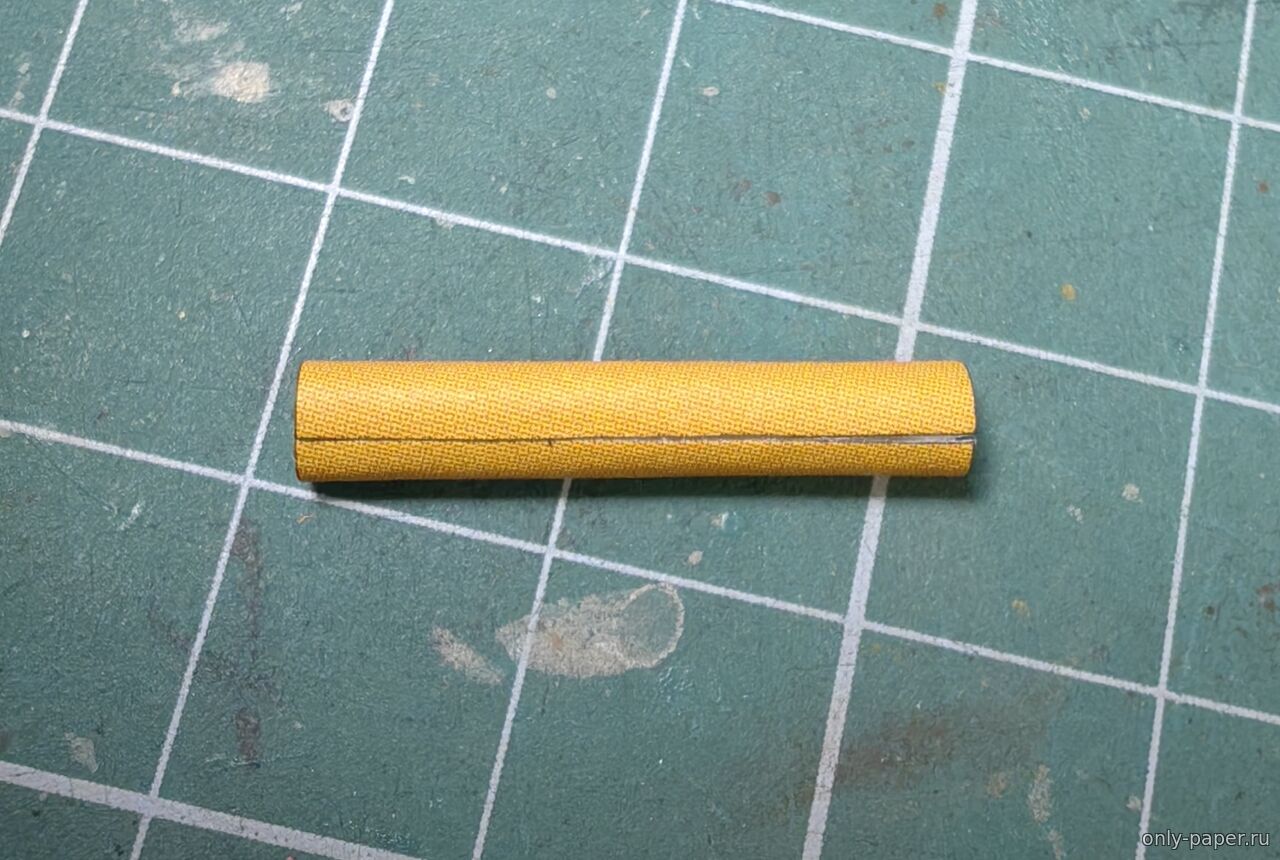

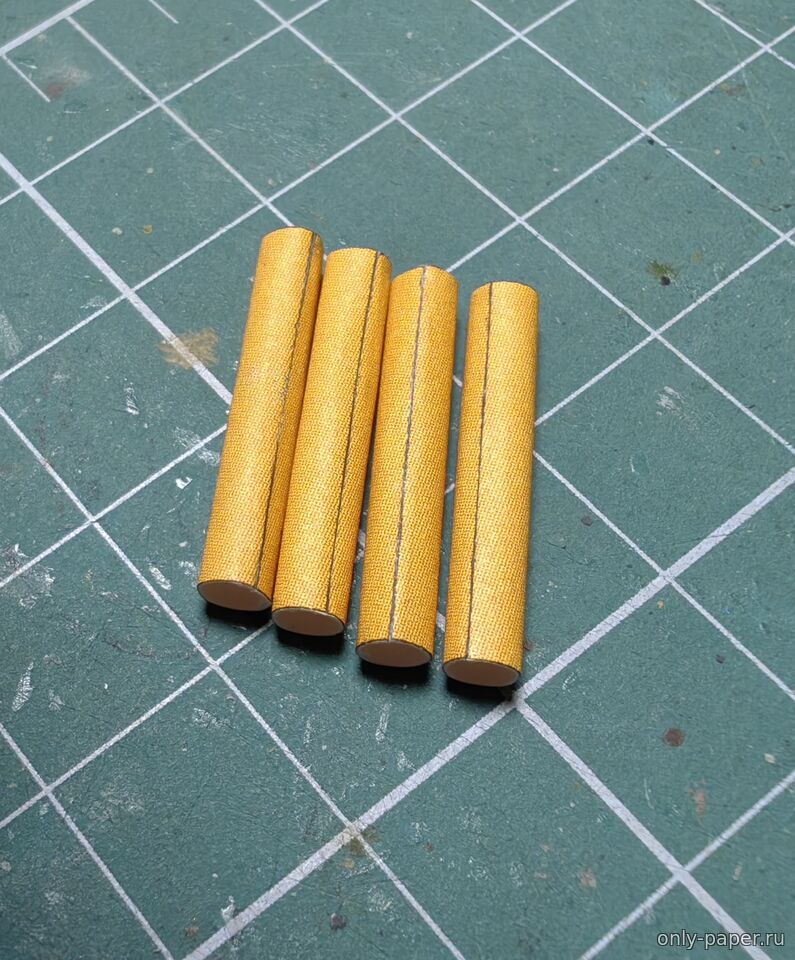

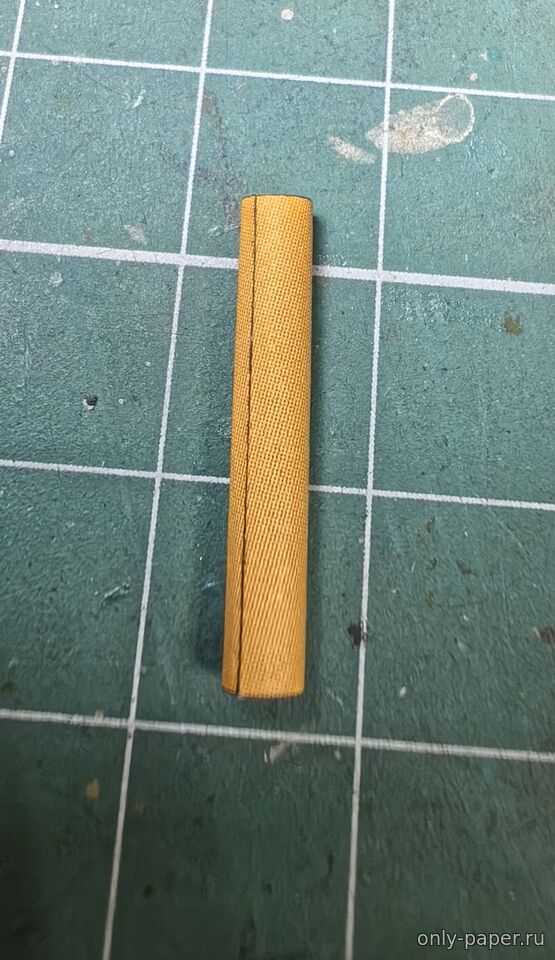

6. Ну и качество любой технологии определяется повторяемостью результатов. Кажется, что тут все в порядке. Даже подкраска шва не требуется. Белый торец бумаги нигде не просвечивает.

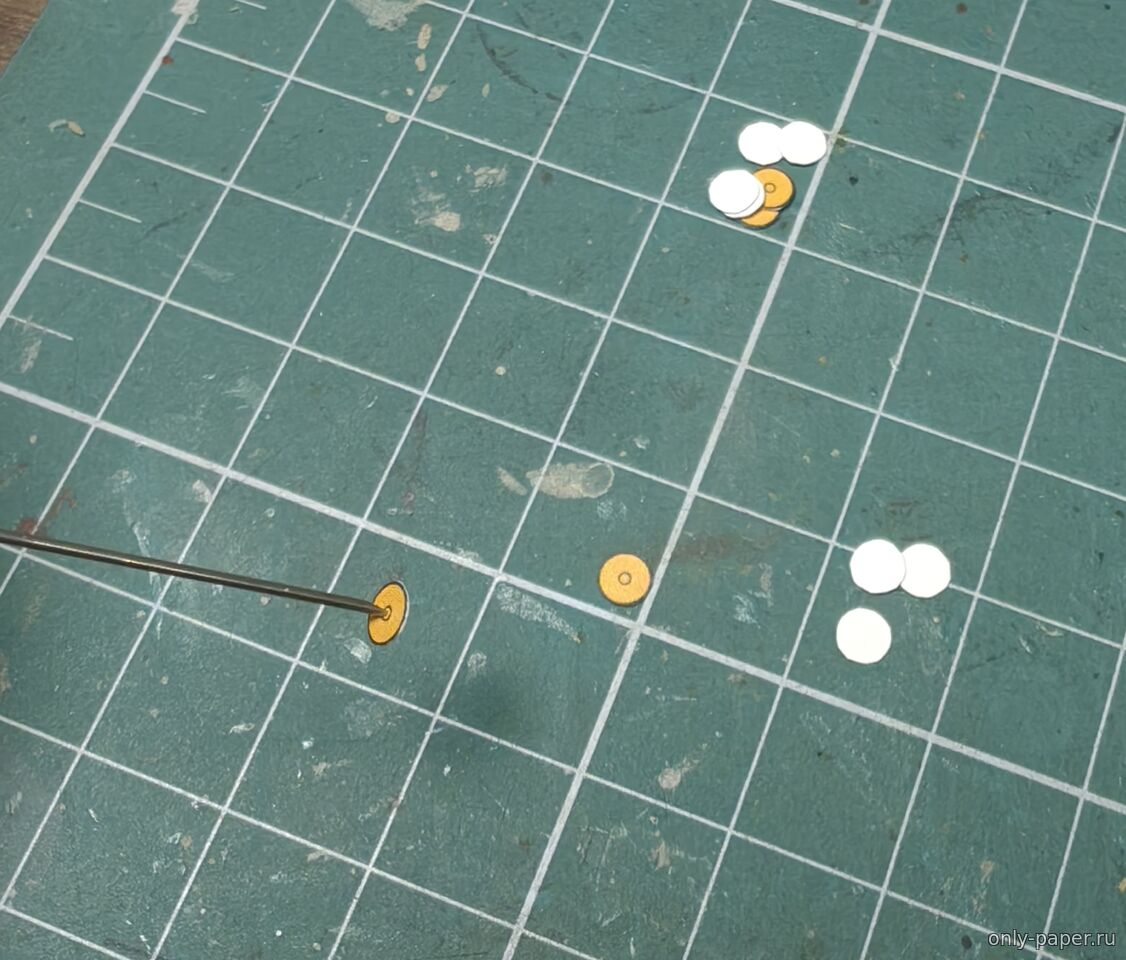

И ещё один лайфак однажды увидел, по-моему, у Azrael (был такой товарищ в десятых годах на card-army). Чтобы подкрасить торец мелкой детали, можно наколоть её на иглу от шприца. След прокола после этого совсем не виден, и не нужно перехватывать деталь пинцетом.
Сообщение отредактировал rezaf2ai - Понедельник, 17.11.2025, 20:06 |
| |
|
|
| sh077 | Дата: Понедельник, 17.11.2025, 14:33 | Сообщение # 17 |
Группа: Опытные
Сообщений: 498
Репутация: 457
Награды: 0
Статус: Offline
| Спасибо за рецепт, всегда рад таким людям которые делятся технологиями, но есть вопросик по 5-му пункту, я правильно понял, что катается (вращается) кисточка вдоль шва по зубочистке (в верх - в низ), а не сама деталь по коврику?
|
| |
|
|
| rezaf2ai | Дата: Понедельник, 17.11.2025, 19:24 | Сообщение # 18 |
|
Группа: Опытные
Сообщений: 60
Репутация: 319
Награды: 0
Статус: Offline
| Да, правильно поняли. Нужно кисточкой вдоль шва катать.
Согласен, фото не очень понятное получилось. Переснять уже не получится, закончились заготовки снарядов 😊
|
| |
|
|
| rezaf2ai | Дата: Воскресенье, 23.11.2025, 20:47 | Сообщение # 19 |
|
Группа: Опытные
Сообщений: 60
Репутация: 319
Награды: 0
Статус: Offline

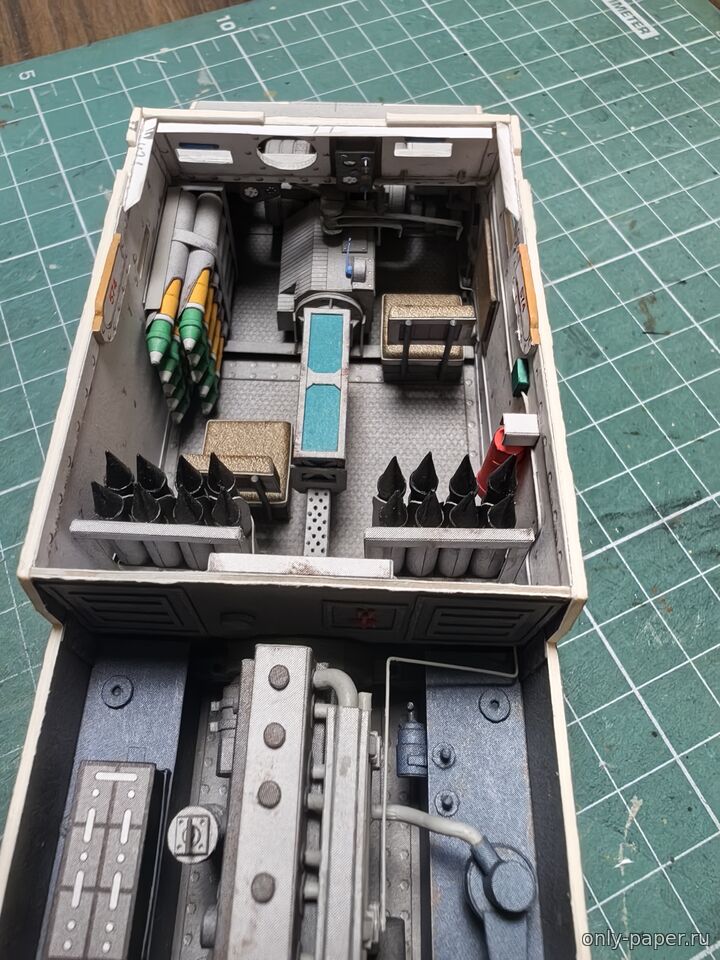

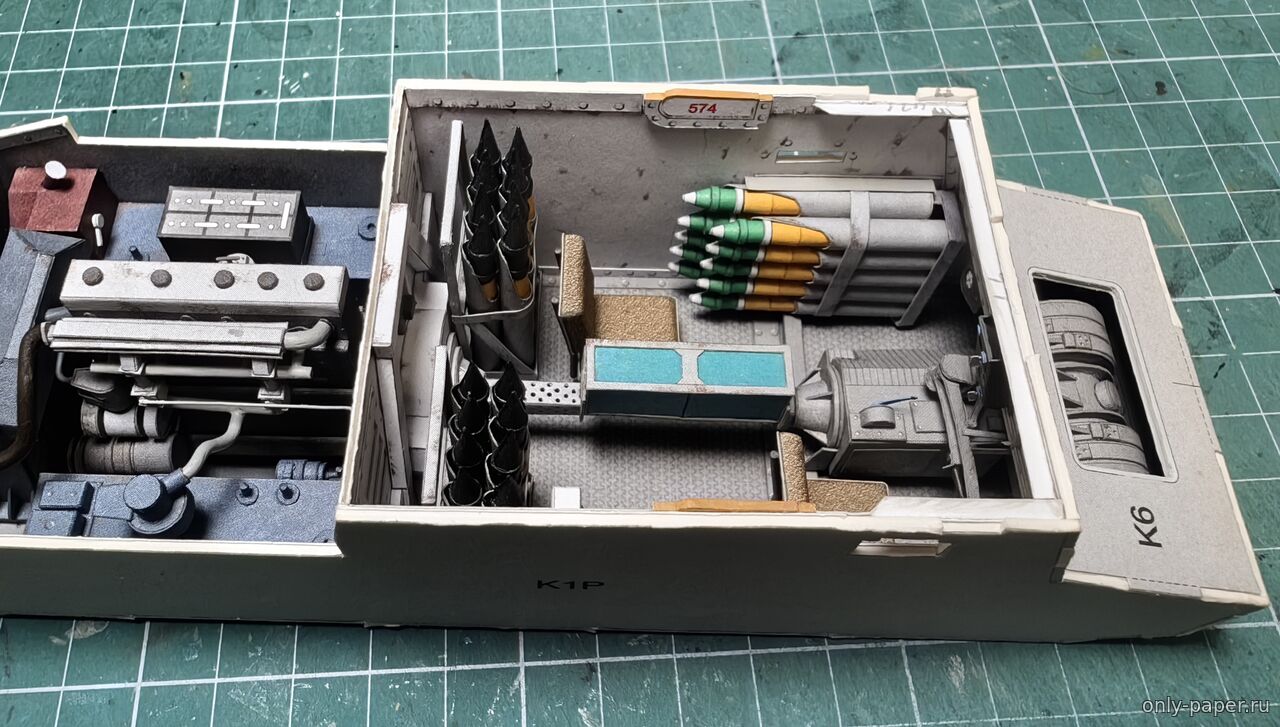

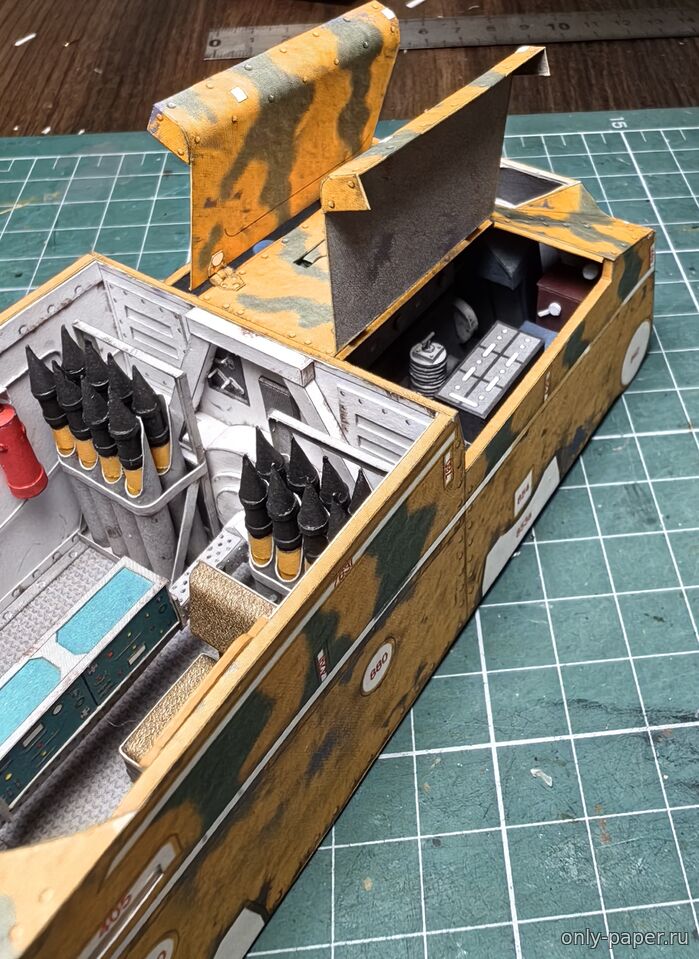

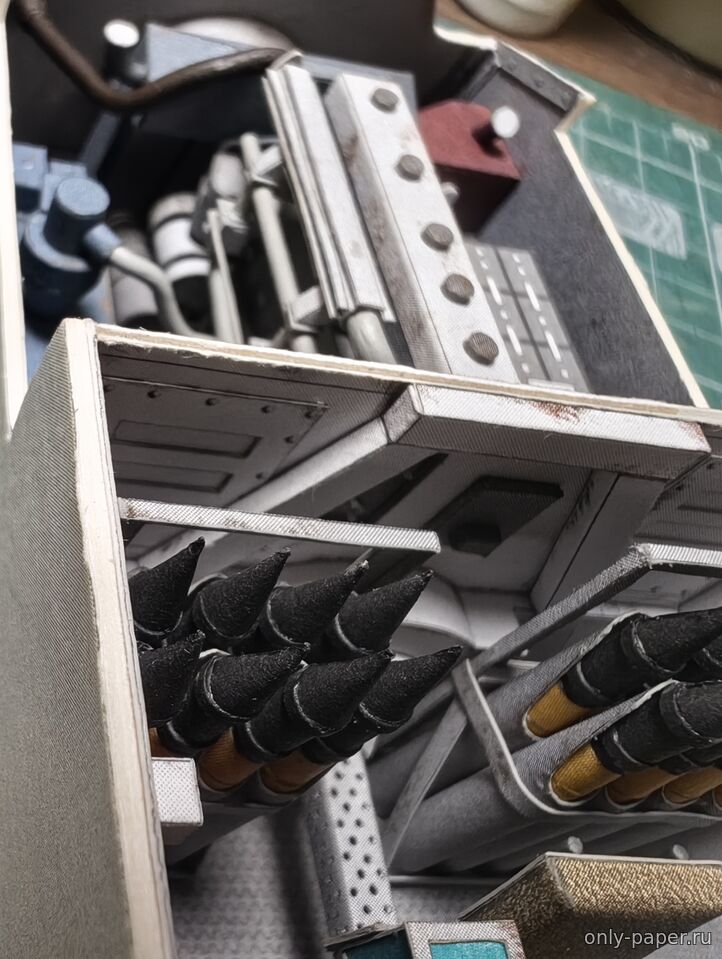

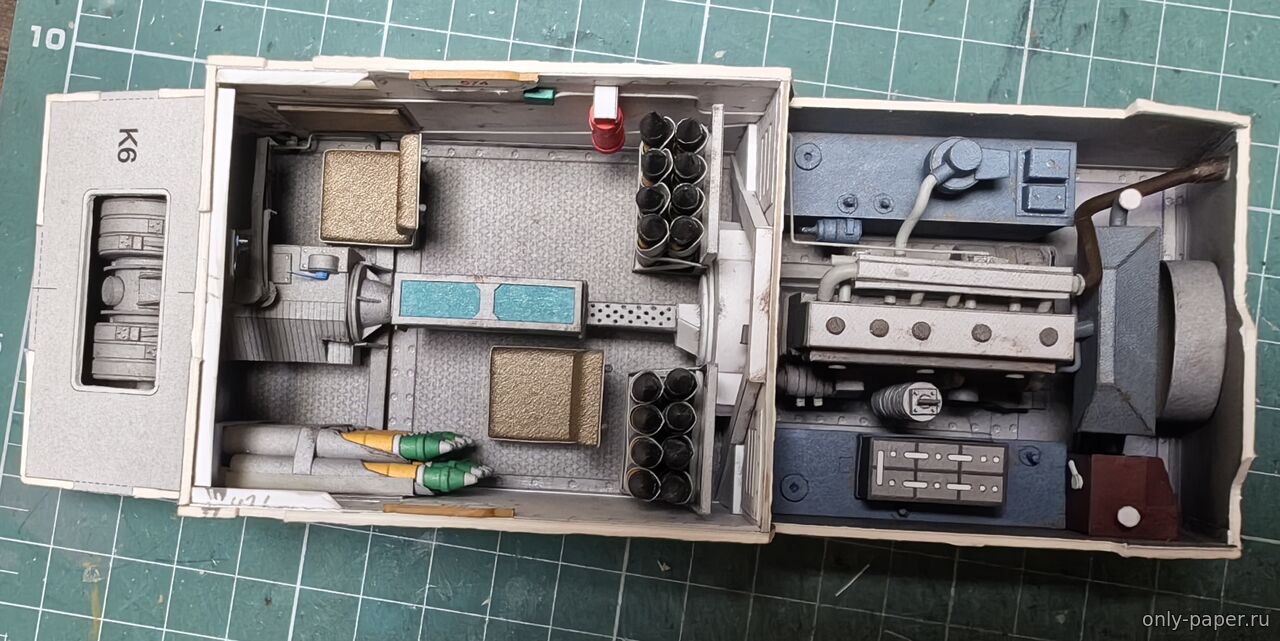

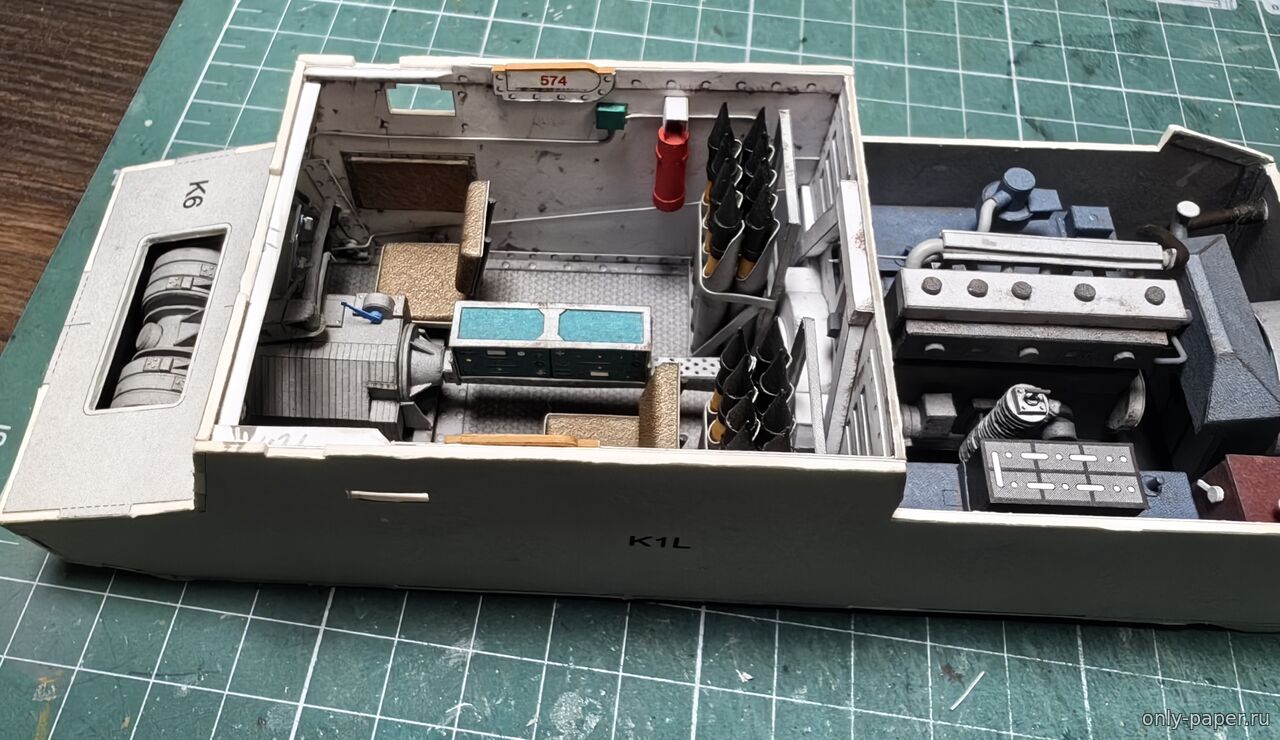

| Доделал интерьер!
Далее по схеме сборки начинается внешняя обшивка.
Мне очень нравится цветовое оформление модели. Несмотря на некоторую мультяшность, яркие пятна снарядов, радиостанции, огнетушителя, голубенькие переключатели прямо сильно украшают интерьер 😊
Также добавил электропроводку по правому борту.

|
| |
|
|
| rezaf2ai | Дата: Воскресенье, 23.11.2025, 20:57 | Сообщение # 20 |
|
Группа: Опытные
Сообщений: 60
Репутация: 319
Награды: 0
Статус: Offline

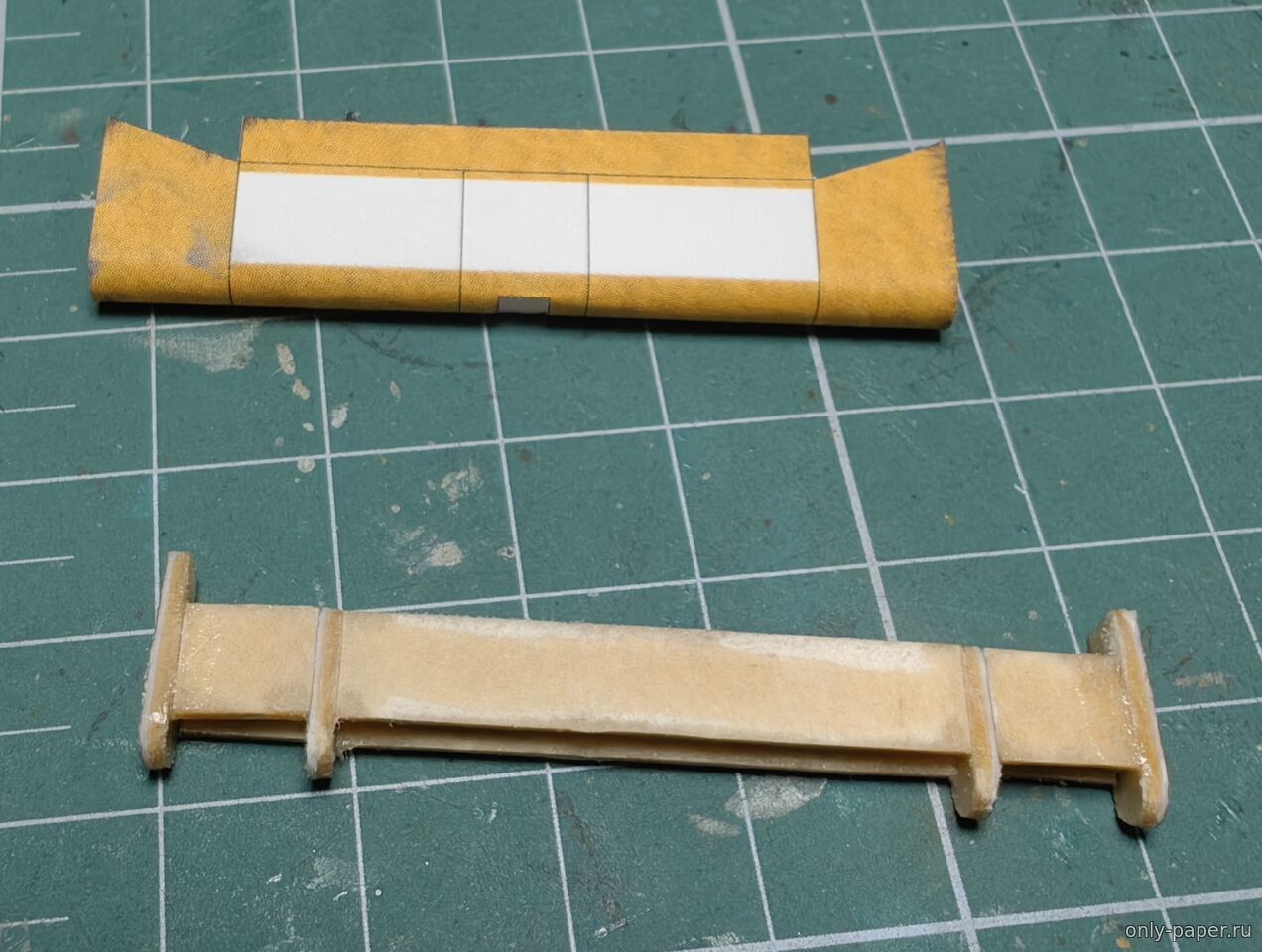

| И еще немного про технологию.
К своему стыду, я раньше не пользовался технологией "реза под 45", хотя и знал о ней. Казалось, что при толщине бумаги в 0,2 мм торец и так не сильно видно.
Но посмотрел недавно видео про эту технологию https://rutube.ru/video....1114830 и решил попробовать.
В общем, я был не прав 😔
Результаты получаются шикарные.

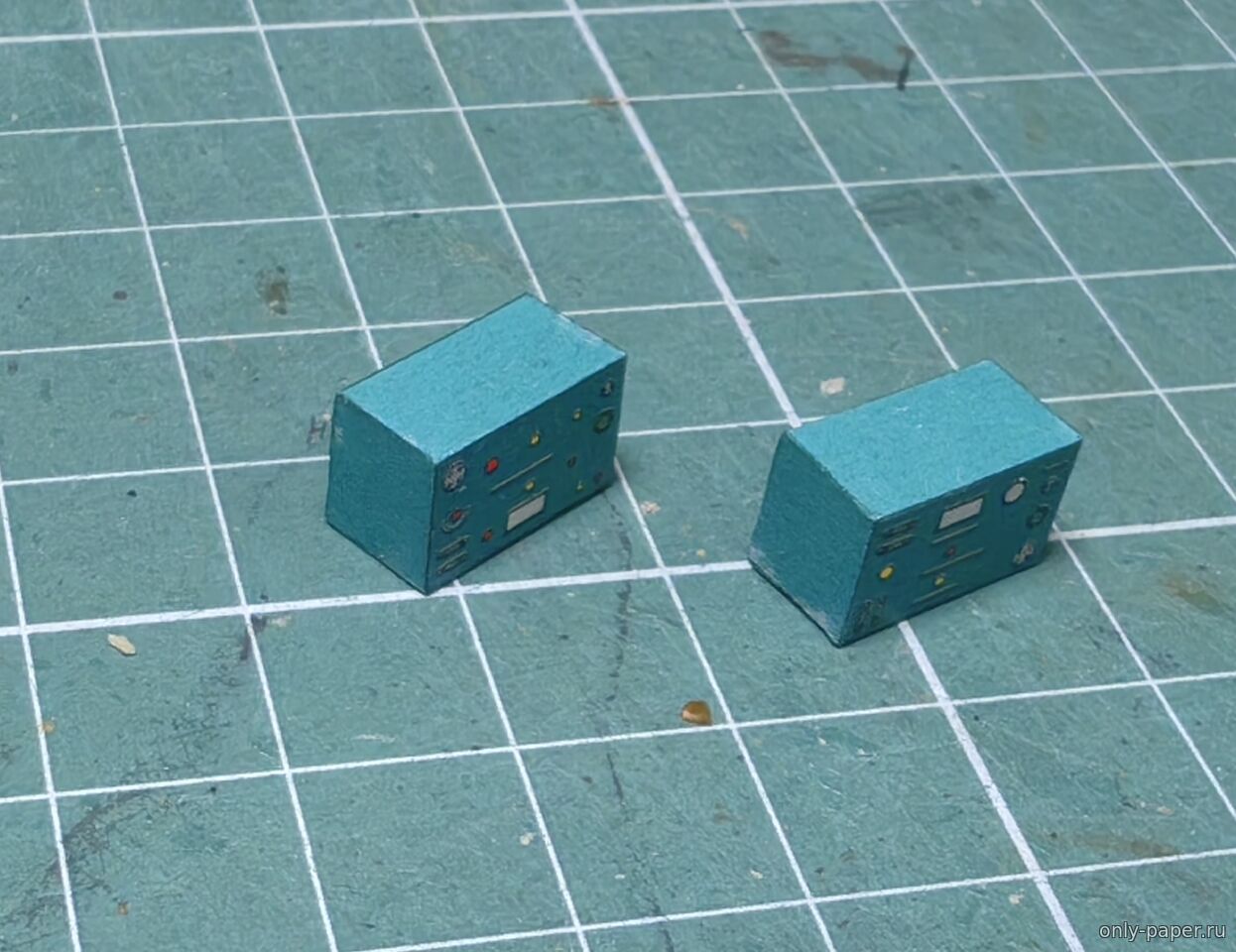

Вот коробки радиостанции. Жаль, не видно их совсем в модели.

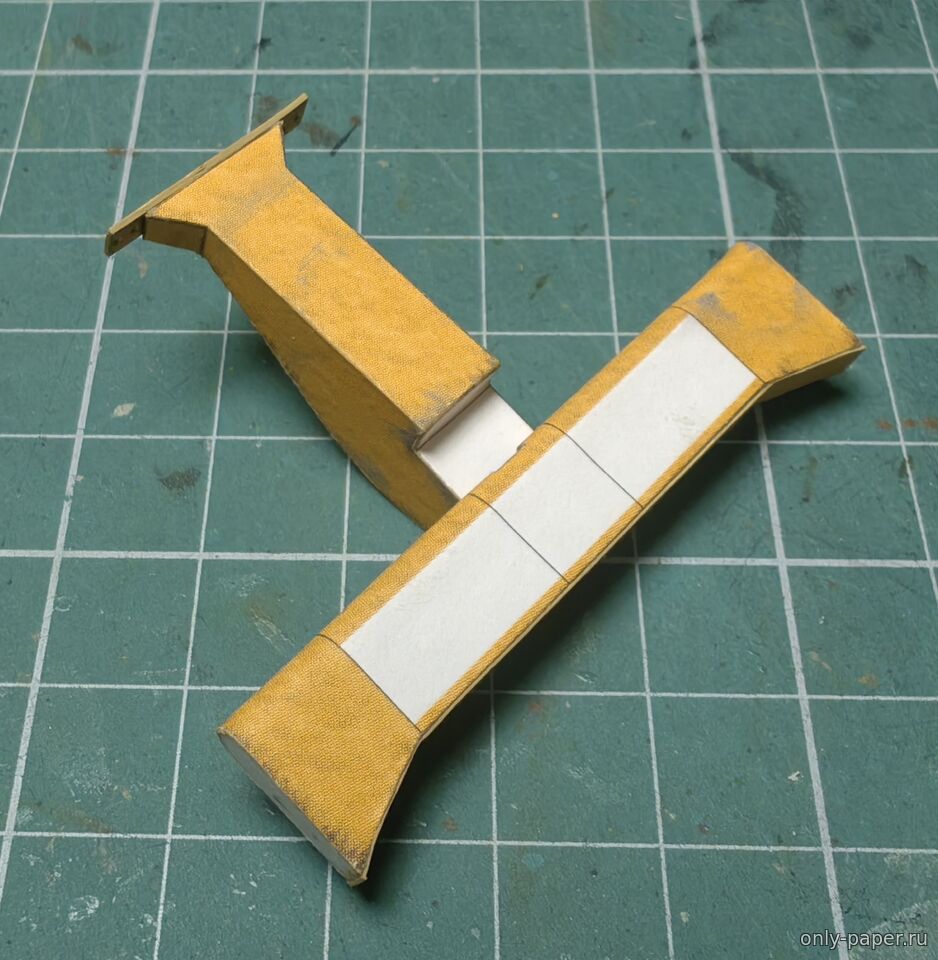

И для сравнения, вот так выглядит необрезанный под 45 гр. торец.
|
| |
|
|
| sh077 | Дата: Понедельник, 24.11.2025, 14:29 | Сообщение # 21 |
|
Группа: Опытные
Сообщений: 498
Репутация: 457
Награды: 0
Статус: Offline
| Хорошо получается, так держать!
|
| |
|
|
| rezaf2ai | Дата: Пятница, 28.11.2025, 20:26 | Сообщение # 22 |
|
Группа: Опытные
Сообщений: 60
Репутация: 319
Награды: 0
Статус: Offline
| sh077, спасибо!

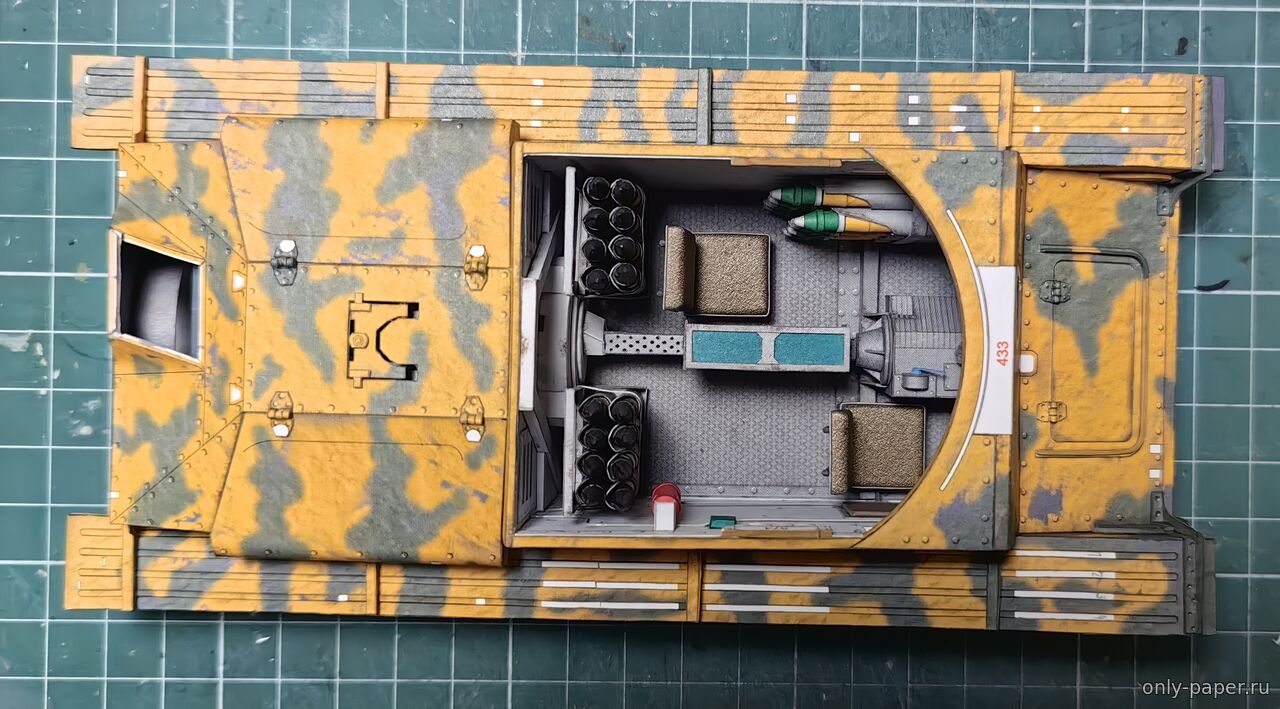

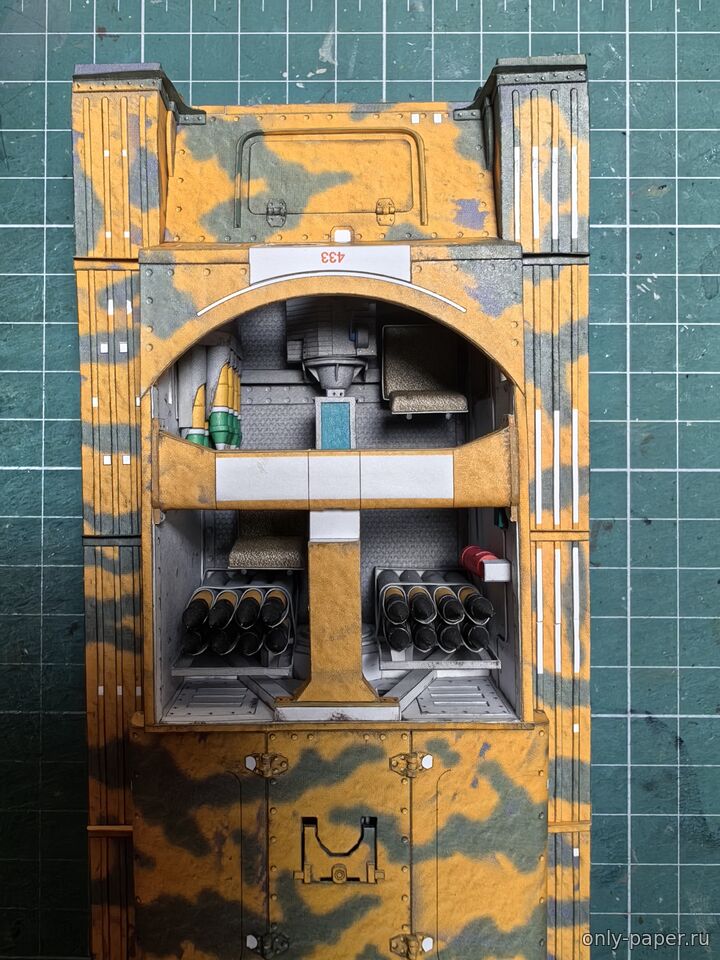

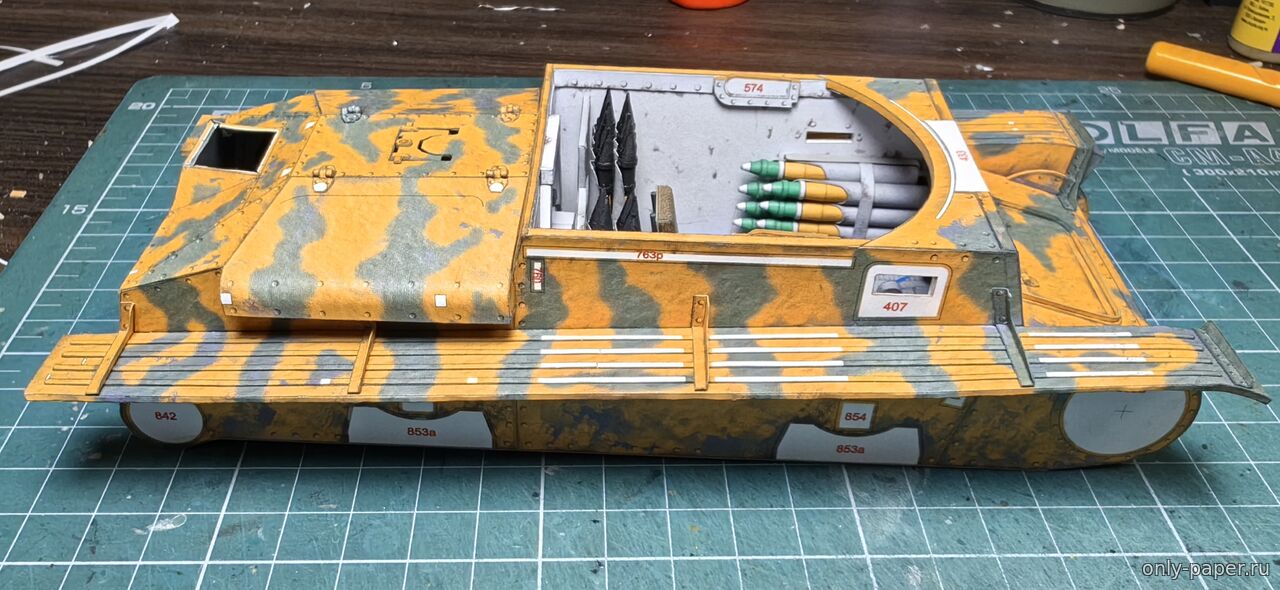

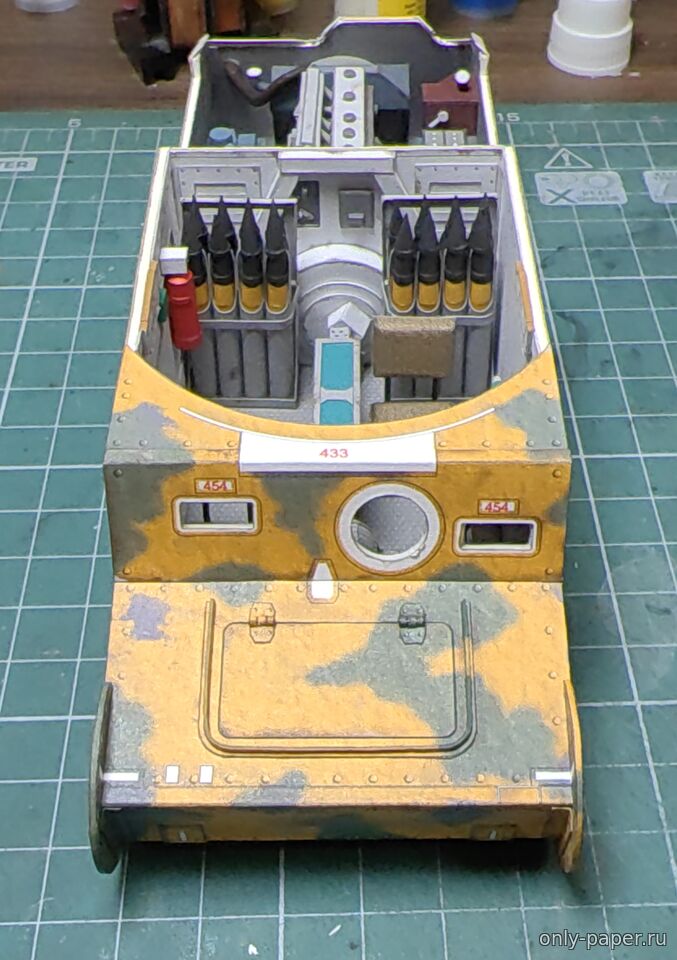

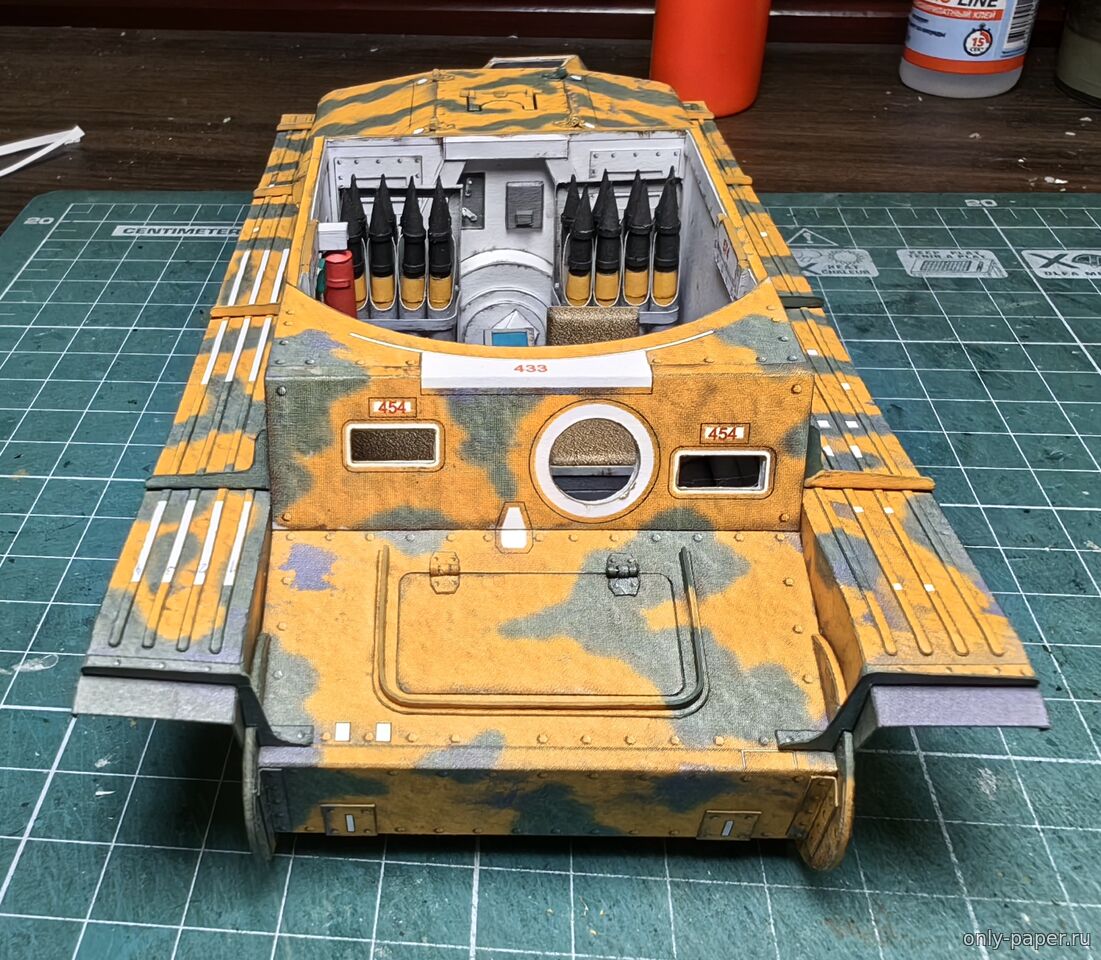

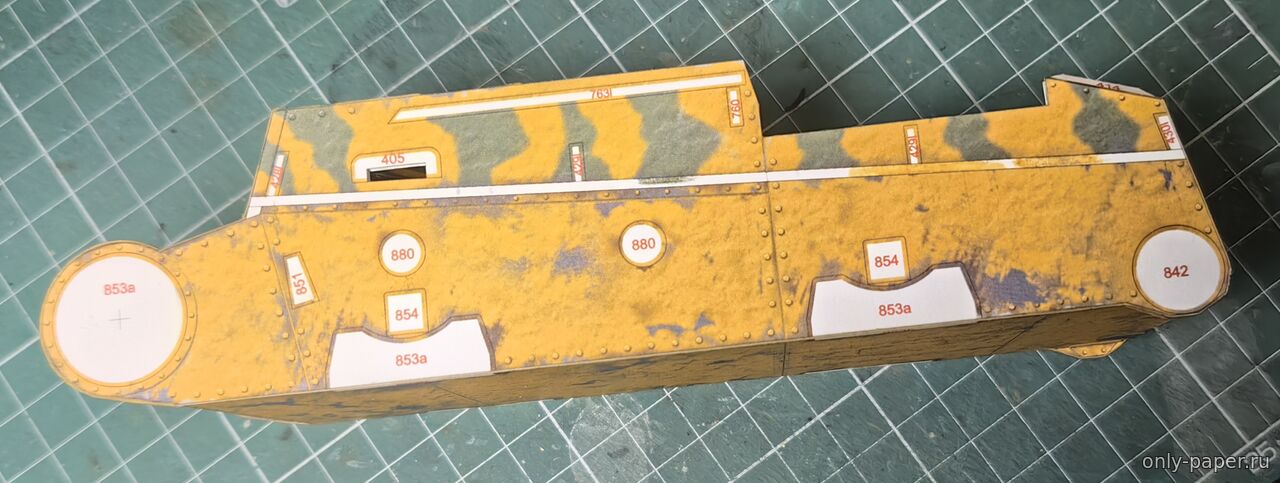

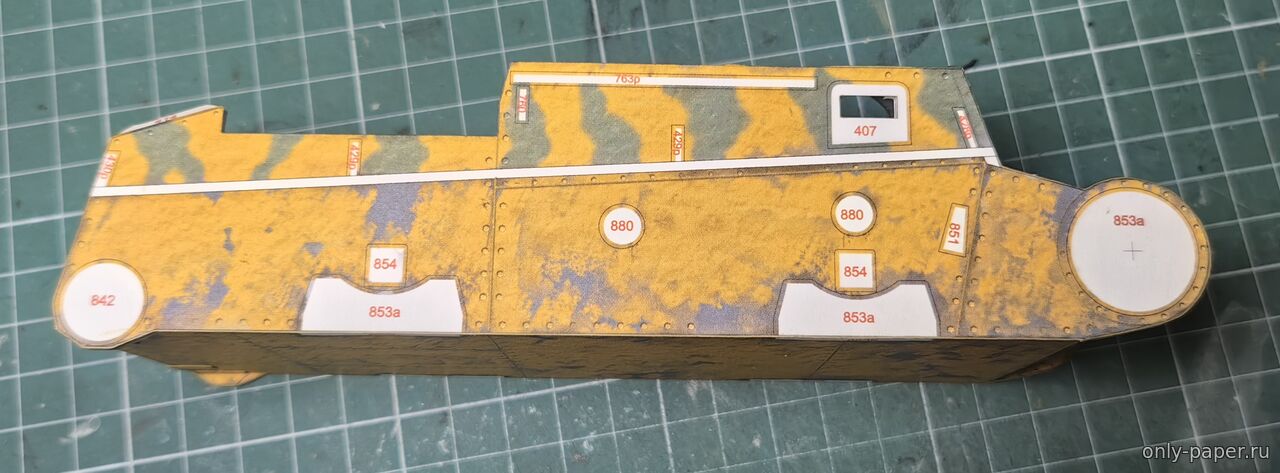

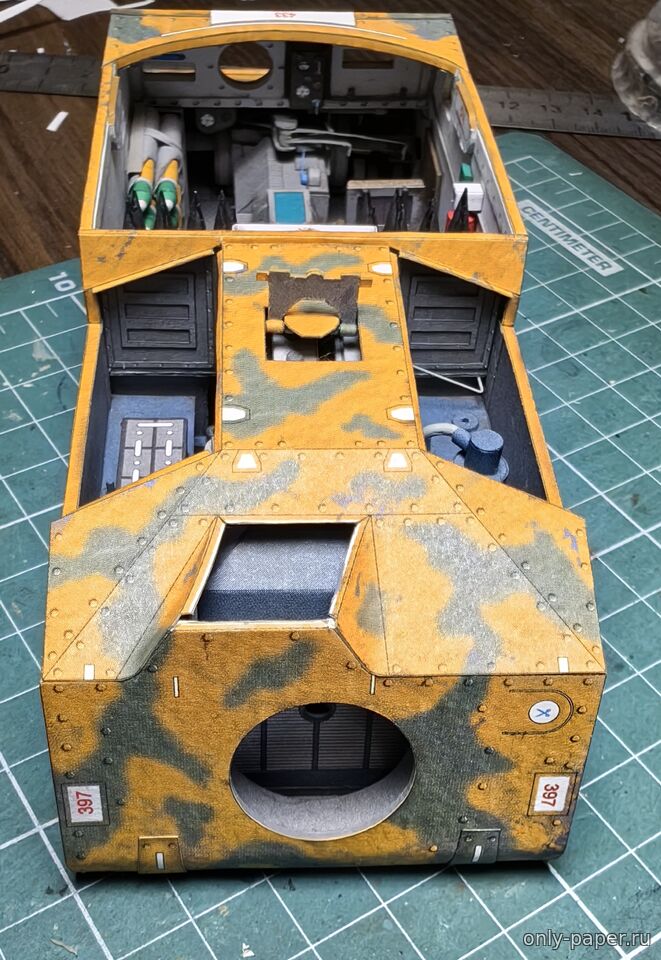

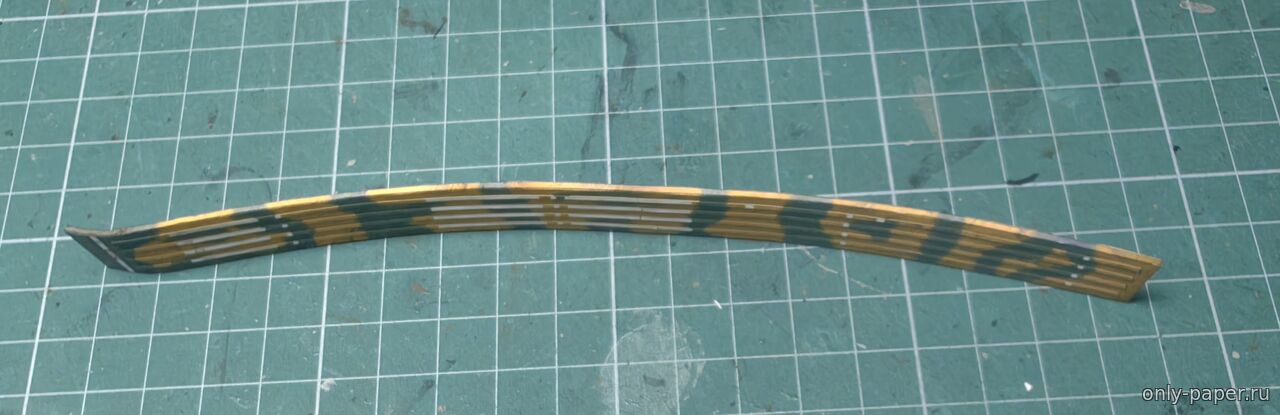

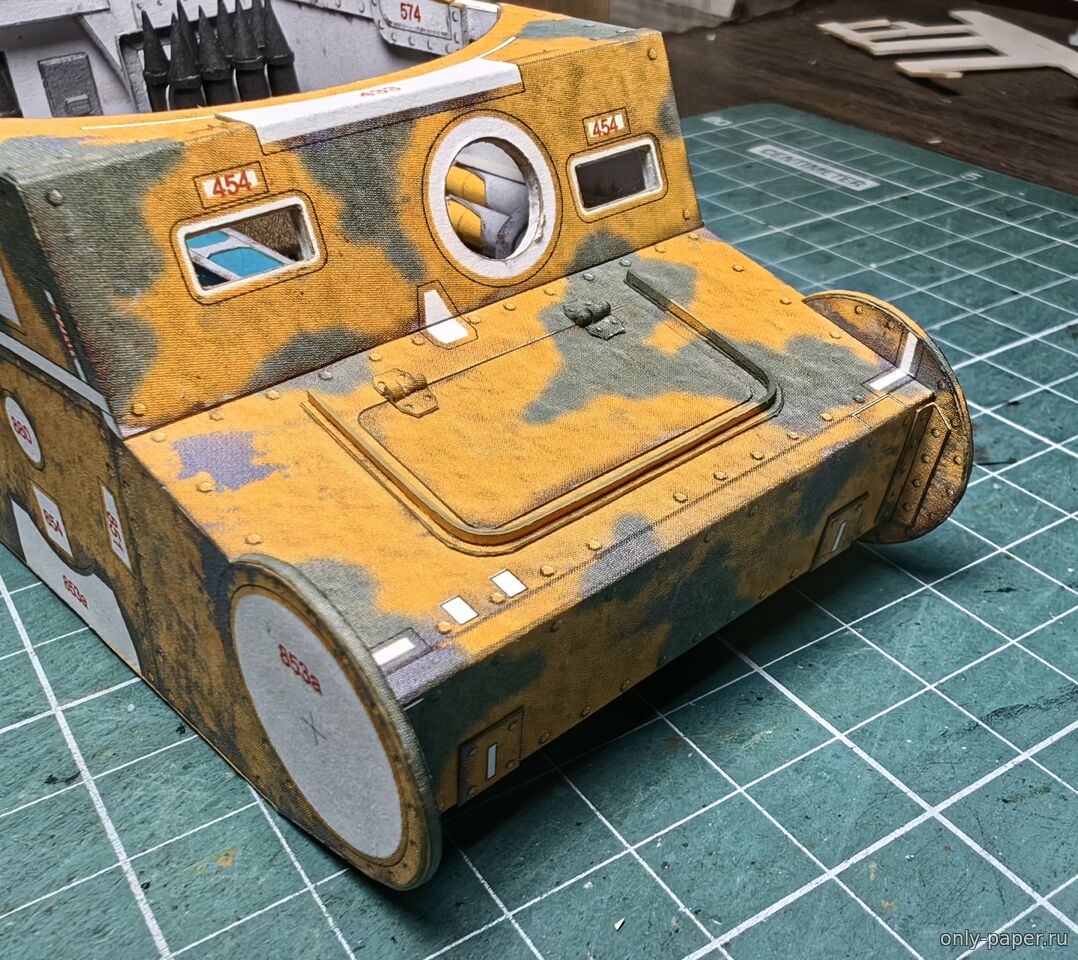

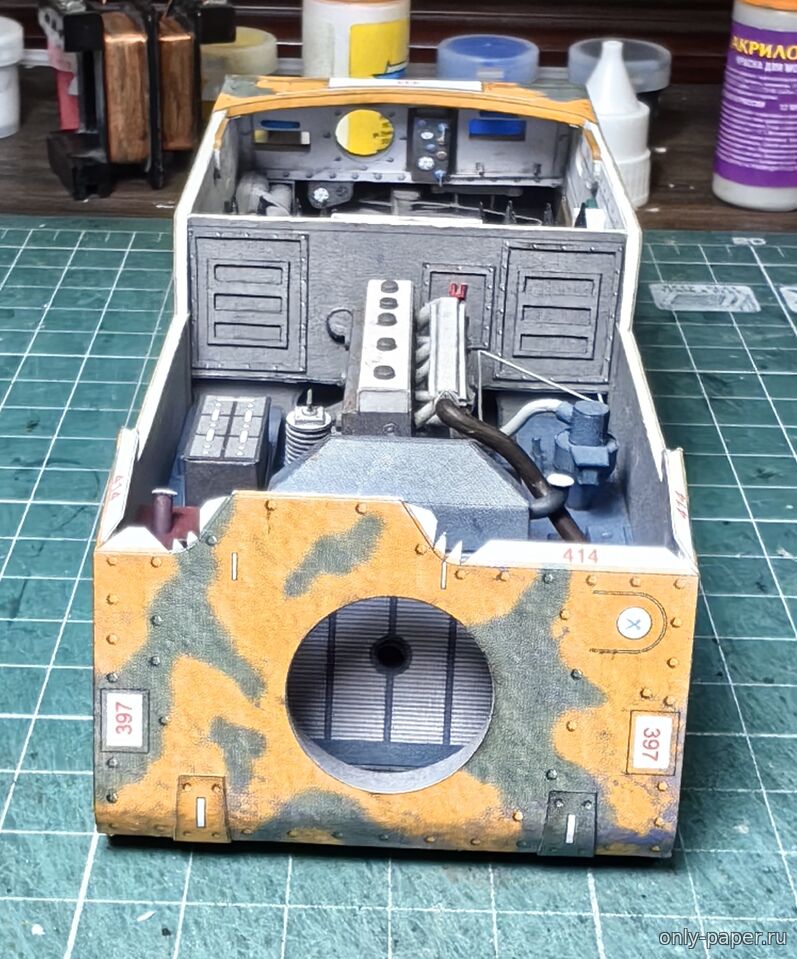

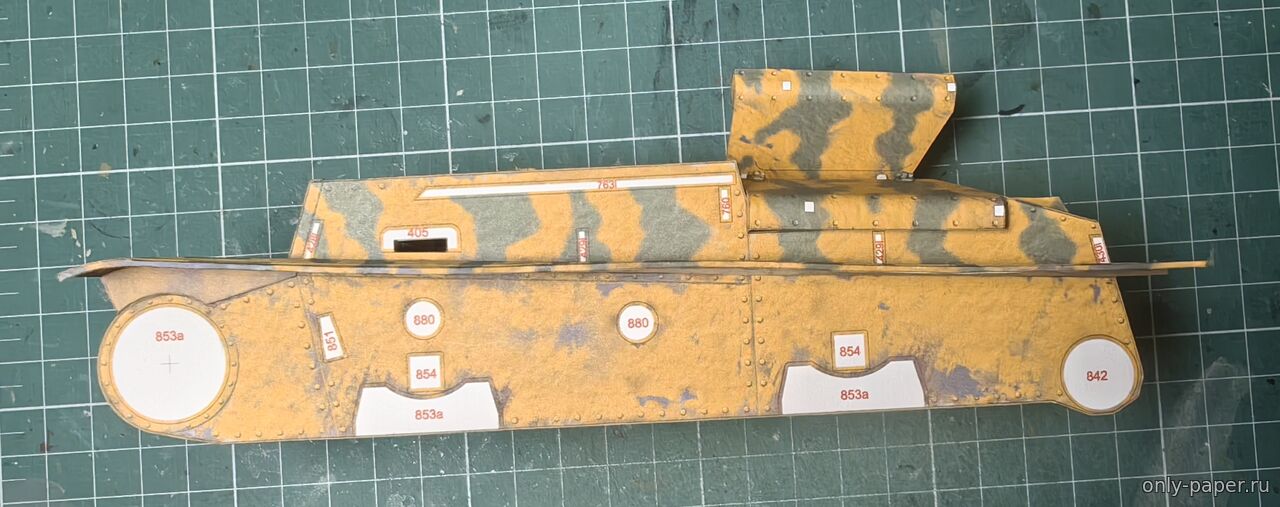

А у меня начался следующий этап - обшивка корпуса.
Стоит обратить внимание, что сперва нужно наклеить боковины, так как детали днища и перед-зад спроектированы с нахлестом на них.
Сошлось все почти хорошо, за исключением днища и внутренних круглых вставок на носу танка.

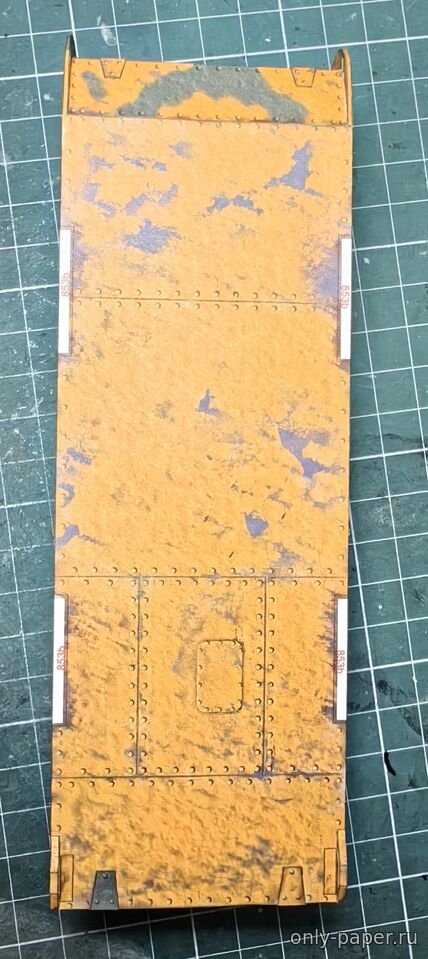

Днище суммарно пришлось подрезать примерно на 1,5 мм спереди и сзади. Непонятно, откуда это набежало, так как смежные детали легли как нужно.

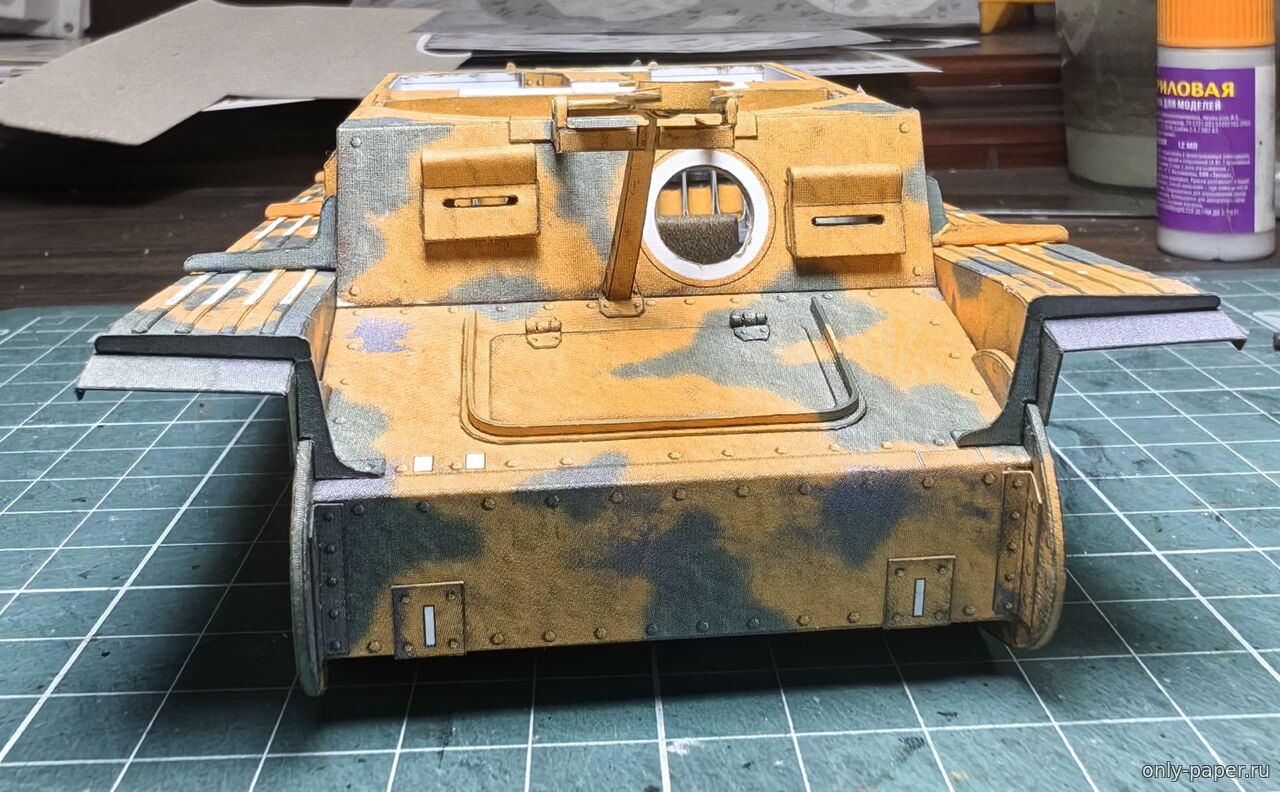

А вот с круглыми вставками, похоже, разработчик не учёл толщины бумаги. На голый каркас они встали идеально, но после наклейки обшивки пришлось паз подрезать, и все равно они оказались чуть больше по радиусу. Подрезать их по окружности не стал, так как с внутренней стороны все хорошо, а с наружной они закроются крыльями и ведущими звездами.
Краска для торцов традиционно "Звезда": 11-песочная и 45-хаки
Кстати по торцам кое-где прошелся серым акварельным карандашом. В этом качестве они действительно хороши, позволяют скорректировать тон основного цвета.

Сообщение отредактировал rezaf2ai - Пятница, 28.11.2025, 20:28 |
| |
|
|
| alexlut | Дата: Суббота, 29.11.2025, 08:17 | Сообщение # 23 |
Мудрый Мамонт
Группа: Мастера
Сообщений: 4895
Репутация: 2888
Награды: 2
Статус: Offline
| Убийца! Зачем ты убил кассира? Взял и кокнул. Убийца!
Быстро, качественно и недорого — из этих трех вещей вы можете выбрать любые две.
|
| |
|
|
| Alex55 | Дата: Суббота, 29.11.2025, 21:10 | Сообщение # 24 |
Группа: Мастера
Сообщений: 1444
Репутация: 3608
Награды: 3
Статус: Offline
| Все отлично, но почему Murder? Вроде бы Marder на обложке написано, куница с немецкого.
PS Зануда офф)
Моя визитка
|
| |
|
|
| rezaf2ai | Дата: Суббота, 29.11.2025, 21:14 | Сообщение # 25 |
|
Группа: Опытные
Сообщений: 60
Репутация: 319
Награды: 0
Статус: Offline
| Автозамена сработала на телефоне 😒
А как поменять название темы после создания, я не нашел.
|
| |
|
|
| rezaf2ai | Дата: Суббота, 06.12.2025, 05:45 | Сообщение # 26 |
|
Группа: Опытные
Сообщений: 60
Репутация: 319
Награды: 0
Статус: Offline

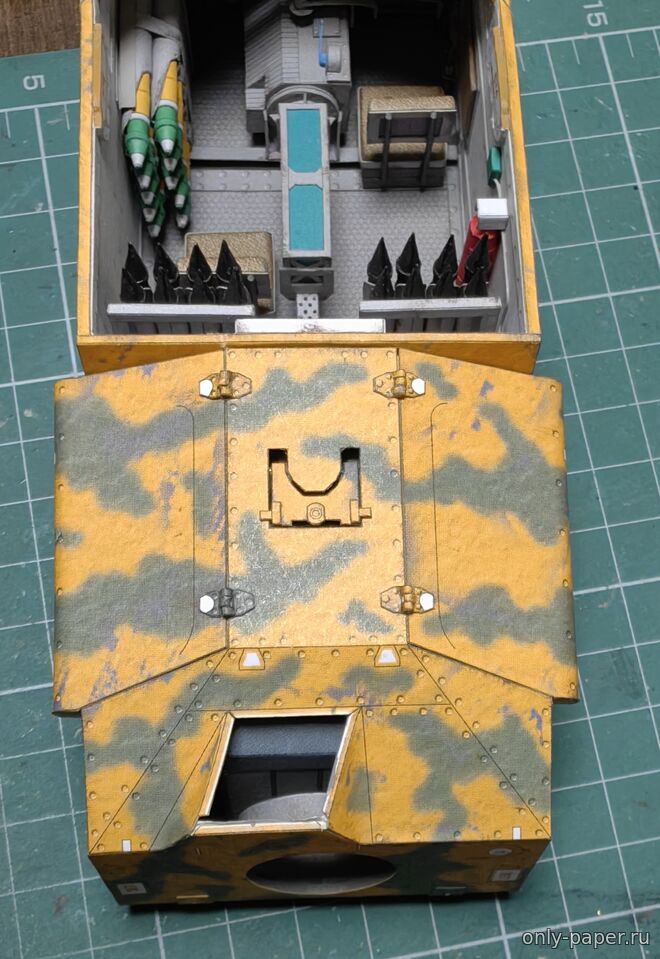

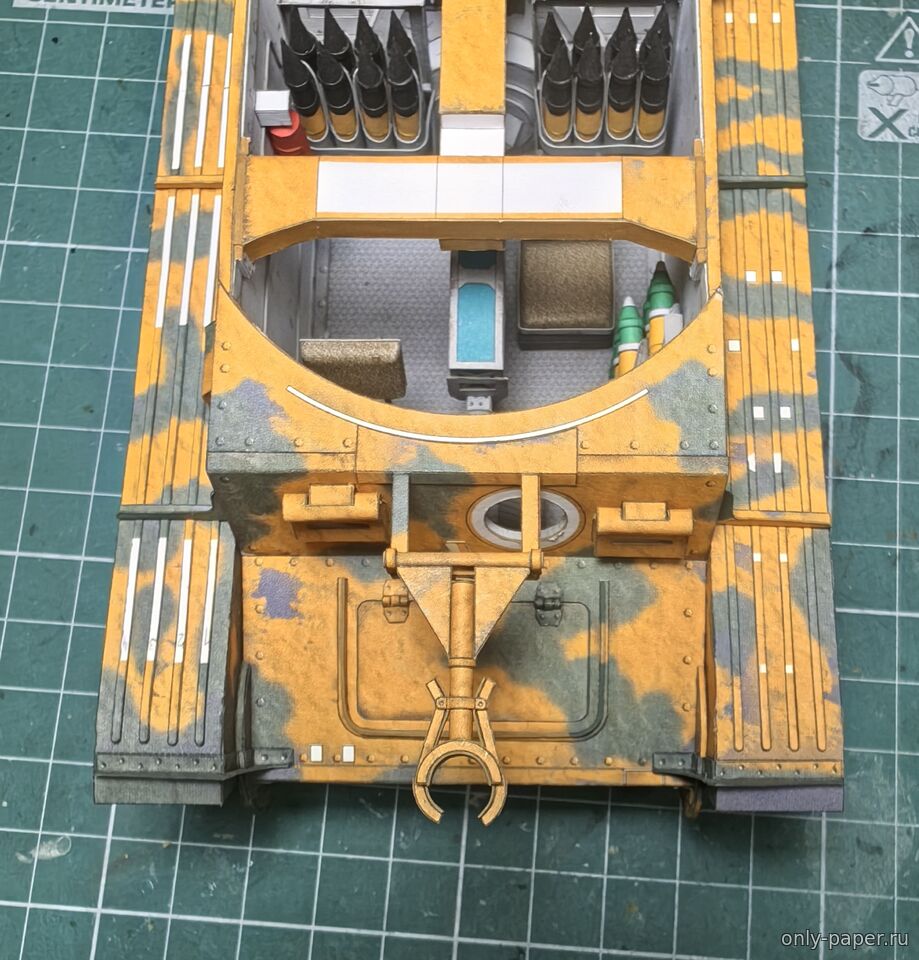

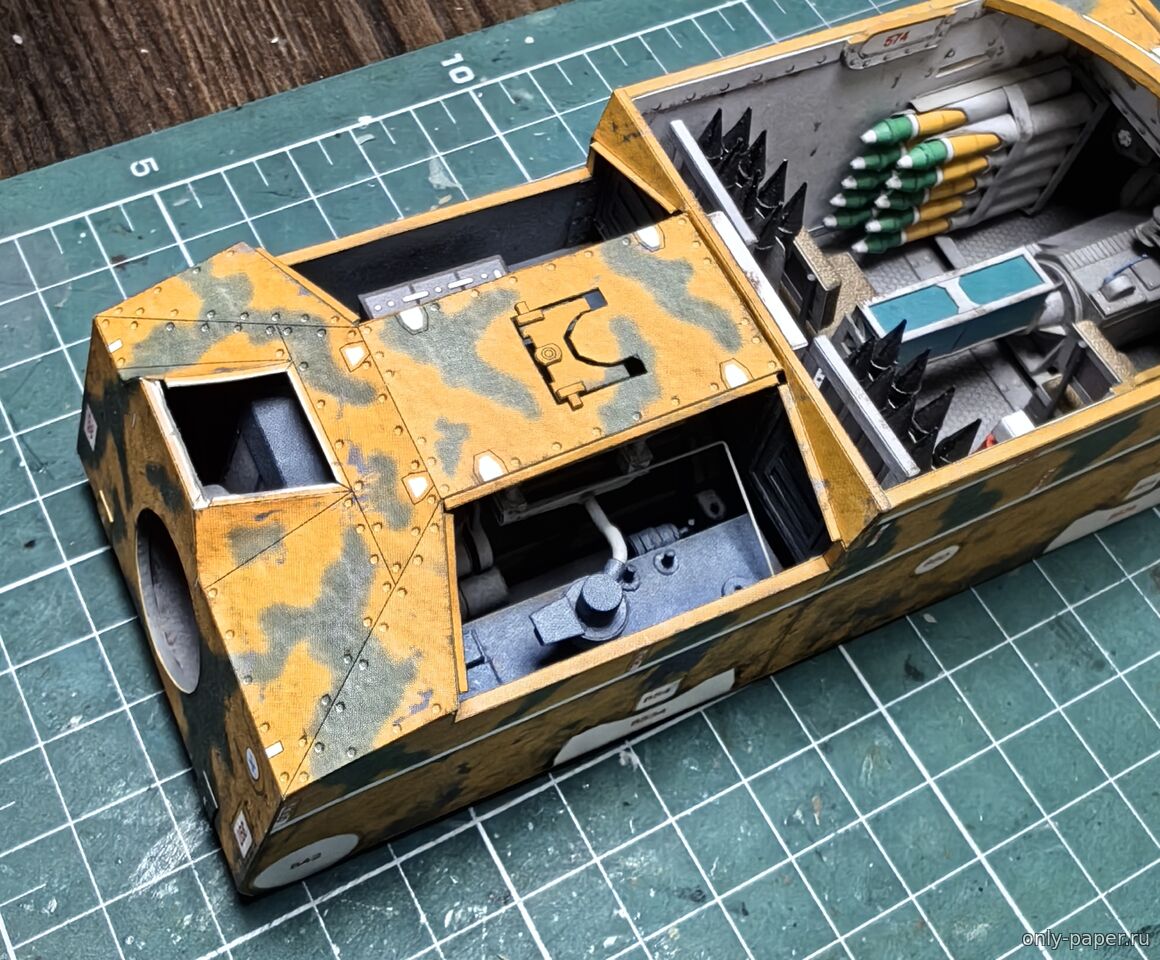

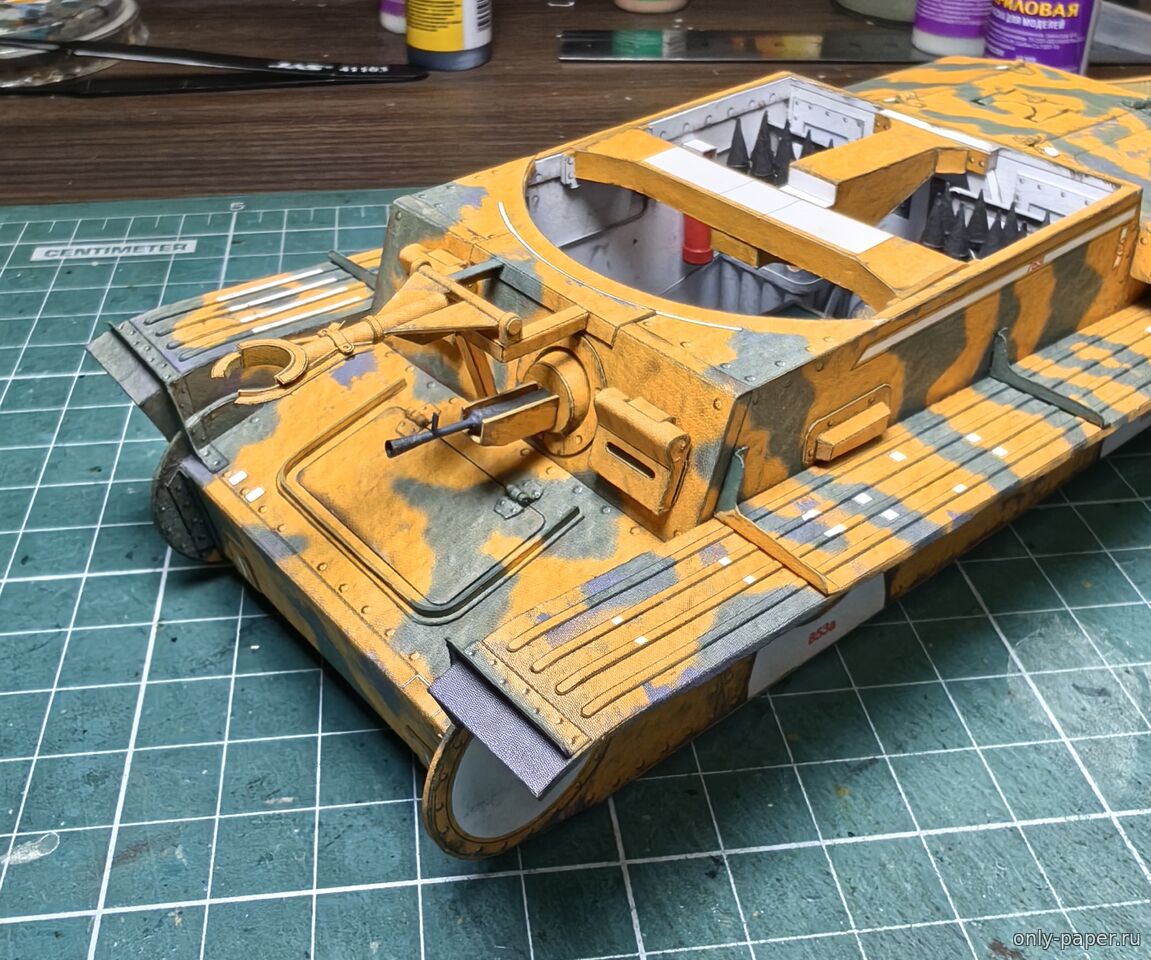

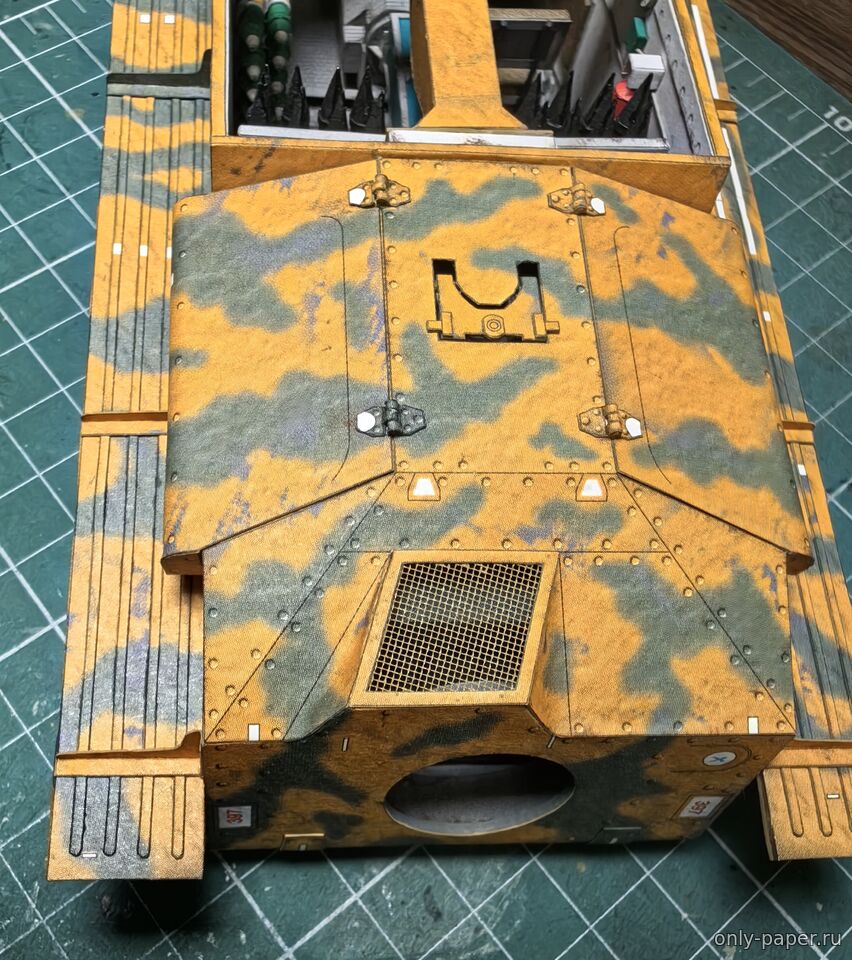

| Стройка неспешно продолжается.

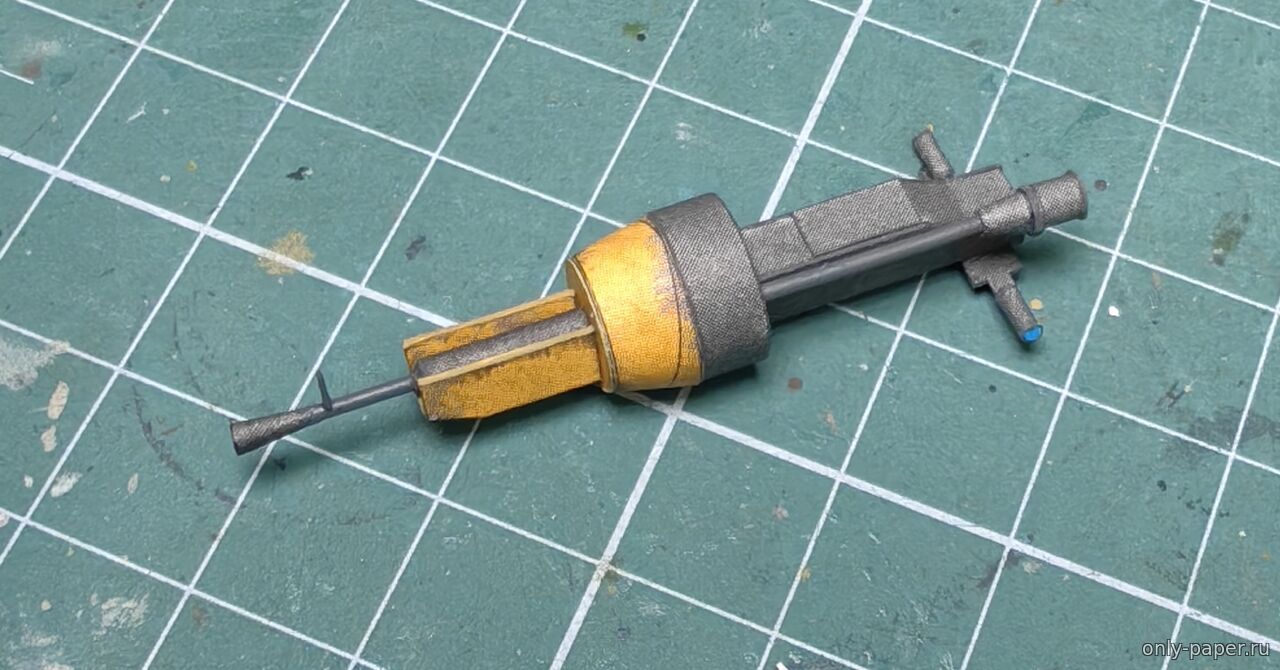

Сделал крышку МТО и разную мелочь, которую приклею позже, чтобы не отломать.

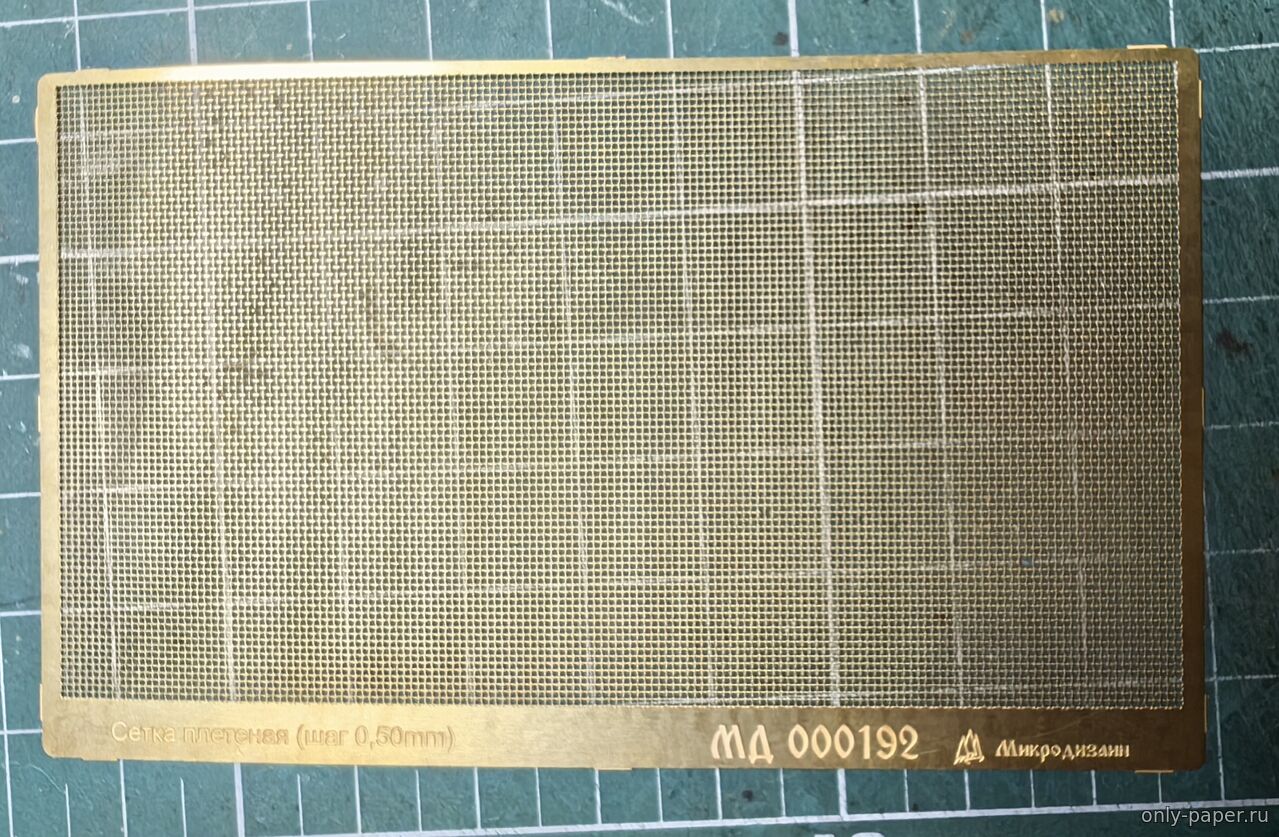

Для вентиляционной решетки заказал травление, сделаю позже.

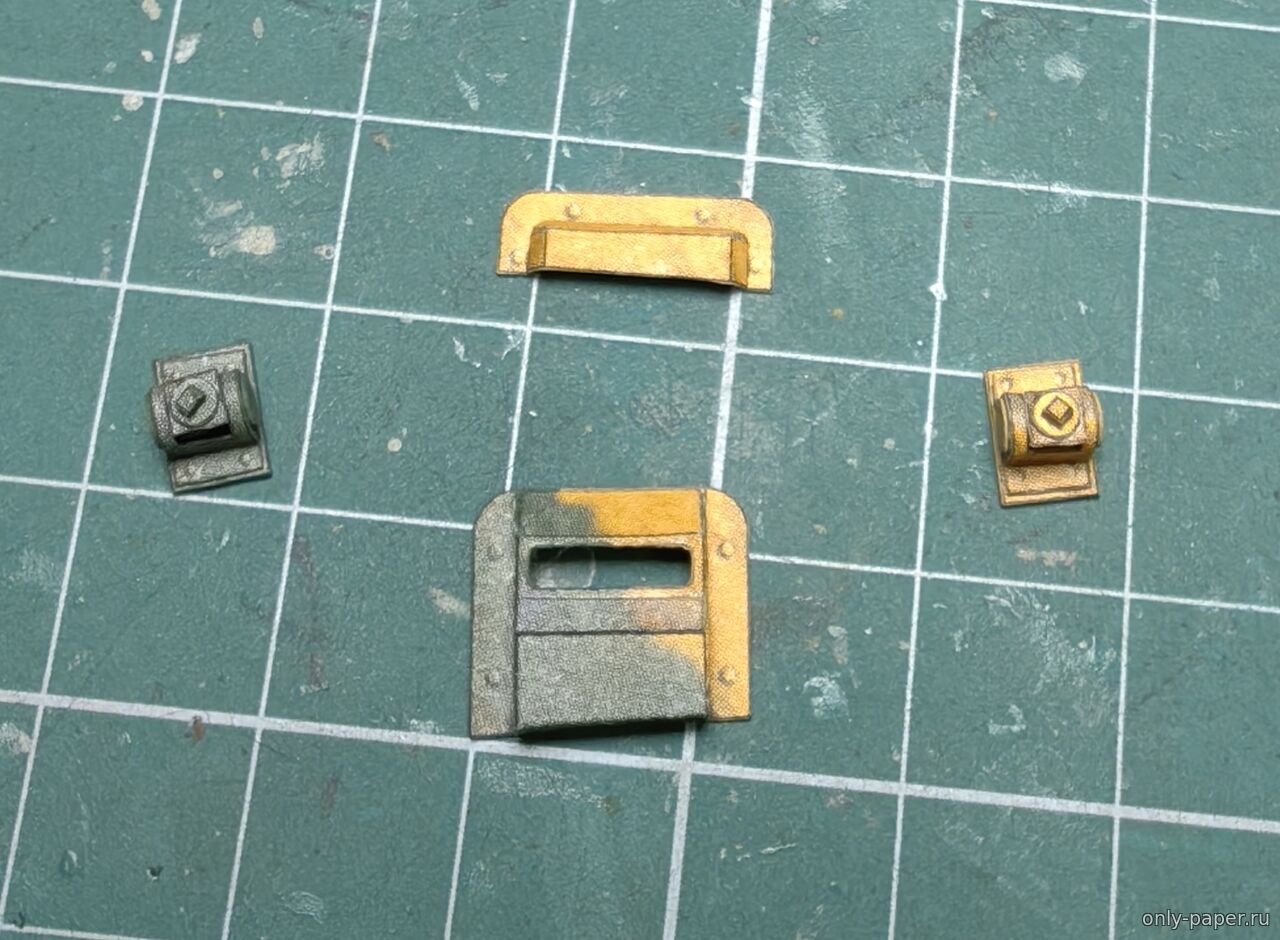

Также сделал крышки.

Чешская инженерная школа меня удивляет.
Такая замороченная крышка МТО, а доступа к заправочным горловинам масла и воды в радиаторе нет 🤣
|
| |
|
|
| VITTORIO | Дата: Суббота, 06.12.2025, 06:37 | Сообщение # 27 |
Группа: Мастера
Сообщений: 2247
Репутация: 2948
Награды: 2
Статус: Offline
|  Здорово! С интересом наблюдаю сборку.
В процессе : PX-29 от Моделика.
Готово:Bn2t Freudenstein , Бронедрезина ТАТРА, NYSA 522 Towos,Автоцистерна АЦПТ-0.9 (масштаб 1/25),Тягач на базе танкетки Т-27,GLS-30, ORP"SMOK", вертолет SM-1
|
| |
|
|
