| После завершения МиГа решил собрать что-нибудь не слишком большое и сложное. Изучив стопку припасенных журналов, выбор пал на Мардер.
В моей коллекции еще не было ни одной модели с открытой рубкой, будет первой 😜
Сообщение отредактировал rezaf2ai - Четверг, 23.10.2025, 04:25 |
| |
|
|
| rezaf2ai | Дата: Четверг, 23.10.2025, 03:51 | Сообщение # 2 |
|
Группа: Опытные
Сообщений: 53
Репутация: 294
Награды: 0
Статус: Offline
| Сразу покажу некоторый прогресс, так как модель уже около месяца в работе.
Начал делать по инструкции с корпуса.
Пока ничего сложного, все сходится. Но есть нюанс 😊
Углубление на моторном щите слева (где 4 переключателя) надо было прорезать, наклеив лицевую (светло-серую) часть, и лишь затем приклеивать обратную.
Но обозначений не было, поэтому пришлось вырезать углубление "на живую", стараясь не прорезать обратный слой.

|
| |
|
|
| rezaf2ai | Дата: Четверг, 23.10.2025, 03:55 | Сообщение # 3 |
|
Группа: Опытные
Сообщений: 53
Репутация: 294
Награды: 0
Статус: Offline

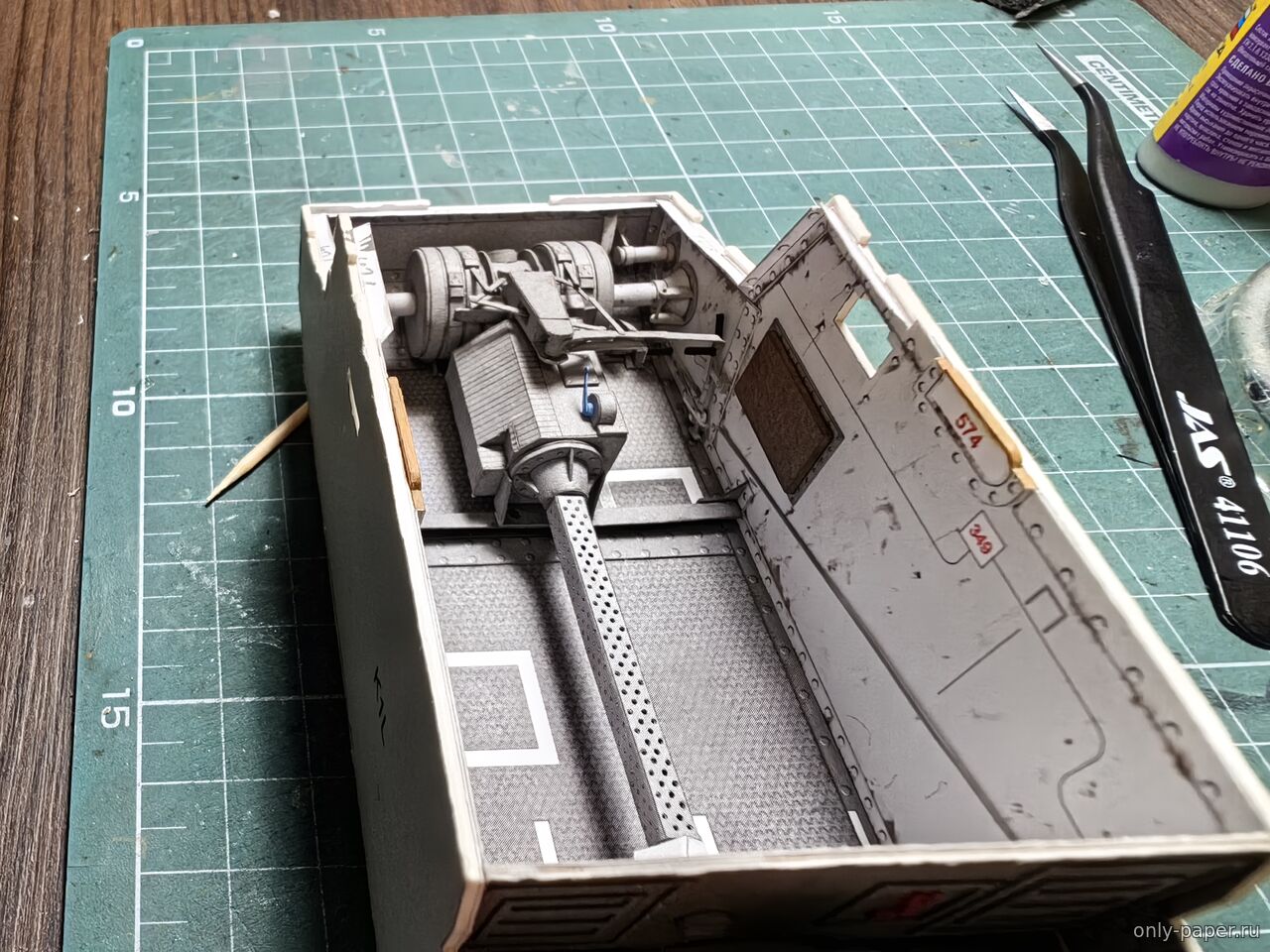

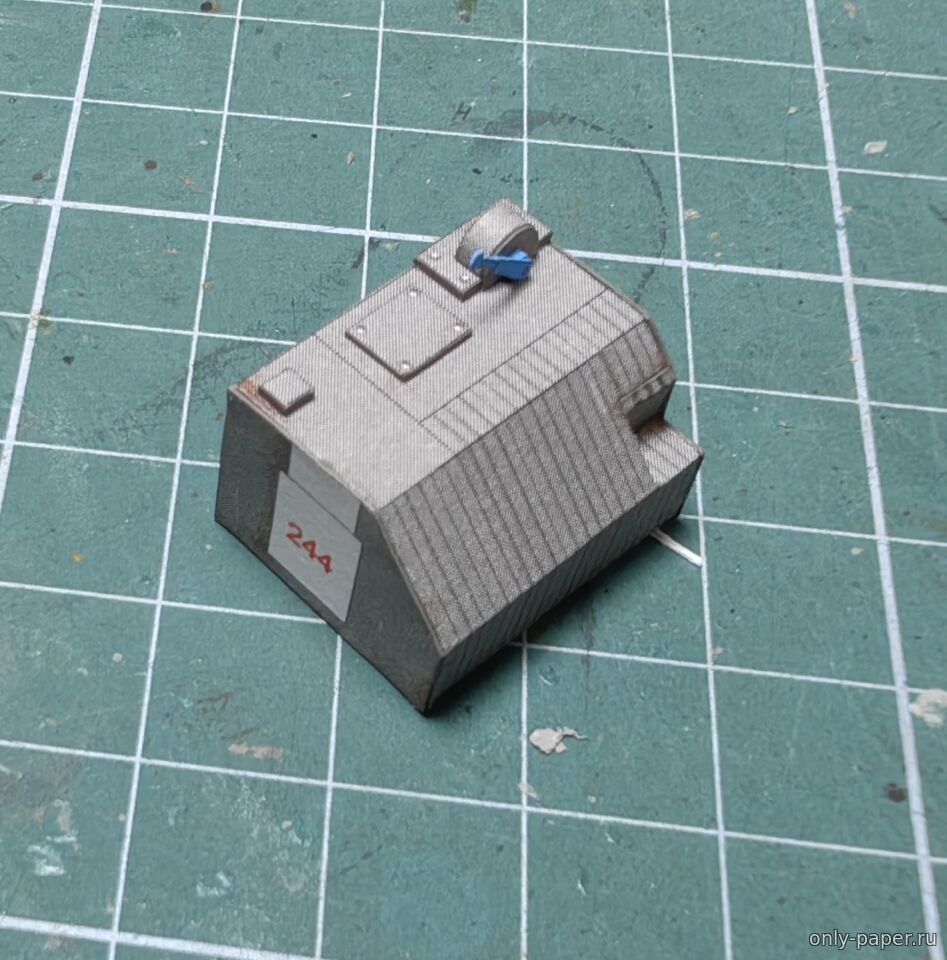

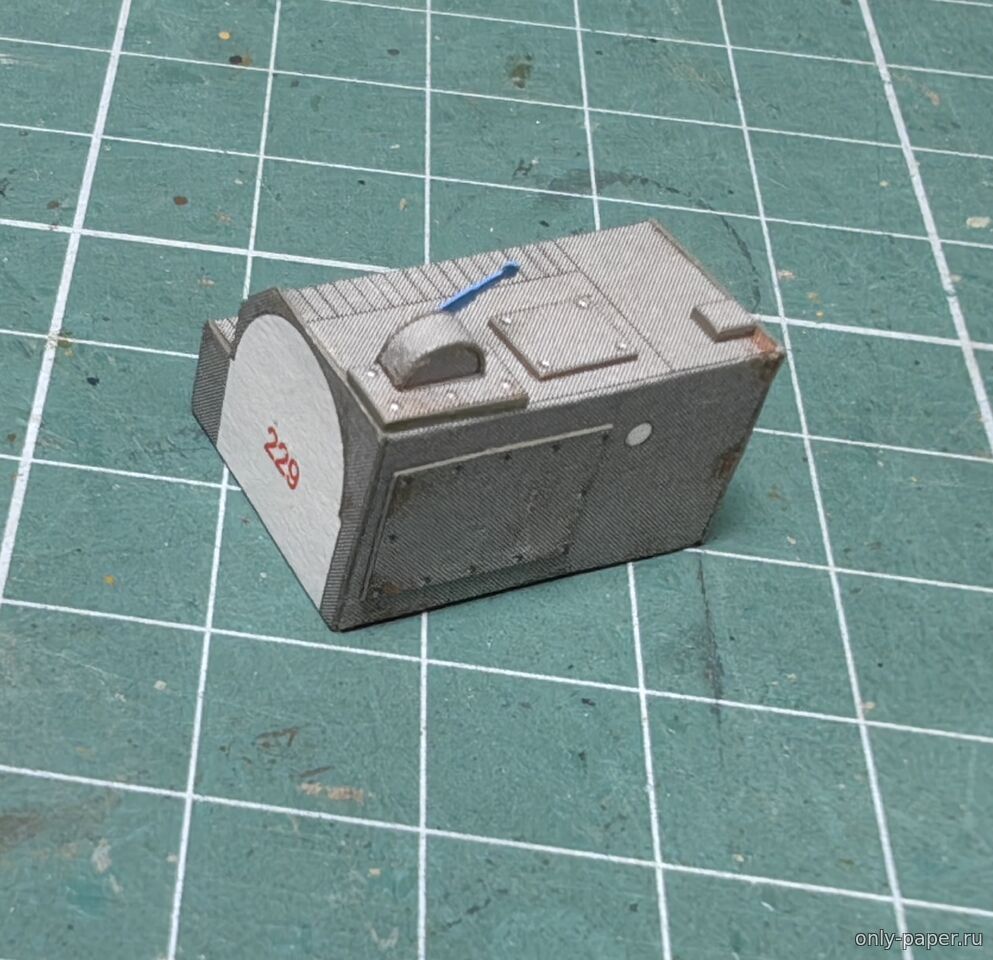

| Далее по порядку наполнение моторного отсека.
Вот тут я обратил внимание, что бумага очень тонкая по сравнению с другими издательствами. На крупных коробчатых баках прямо сильно заметно, мнутся в руках
Даже проскользнула мысль, что в типографии неправильную бумагу взяли, хотя вроде ранее в сборках на бумагу никто не жаловался.
Сообщение отредактировал rezaf2ai - Четверг, 23.10.2025, 03:55 |
| |
|
|
| rezaf2ai | Дата: Четверг, 23.10.2025, 04:05 | Сообщение # 4 |
|
Группа: Опытные
Сообщений: 53
Репутация: 294
Награды: 0
Статус: Offline

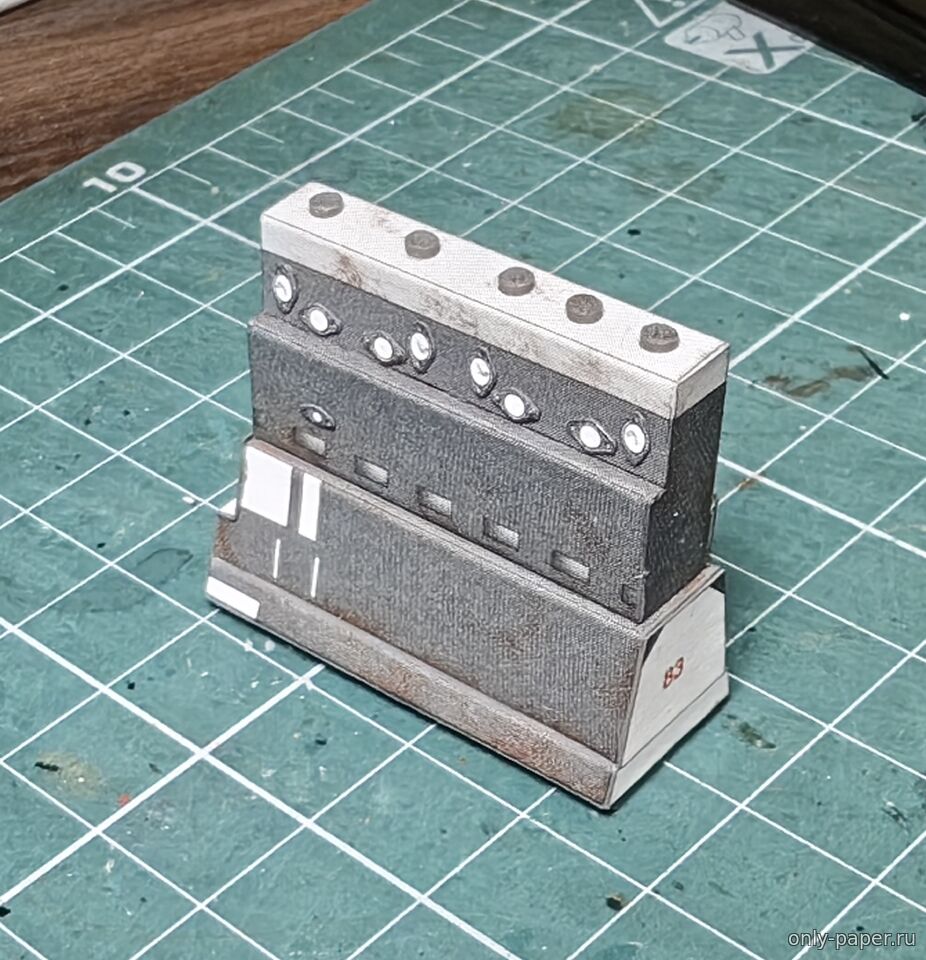

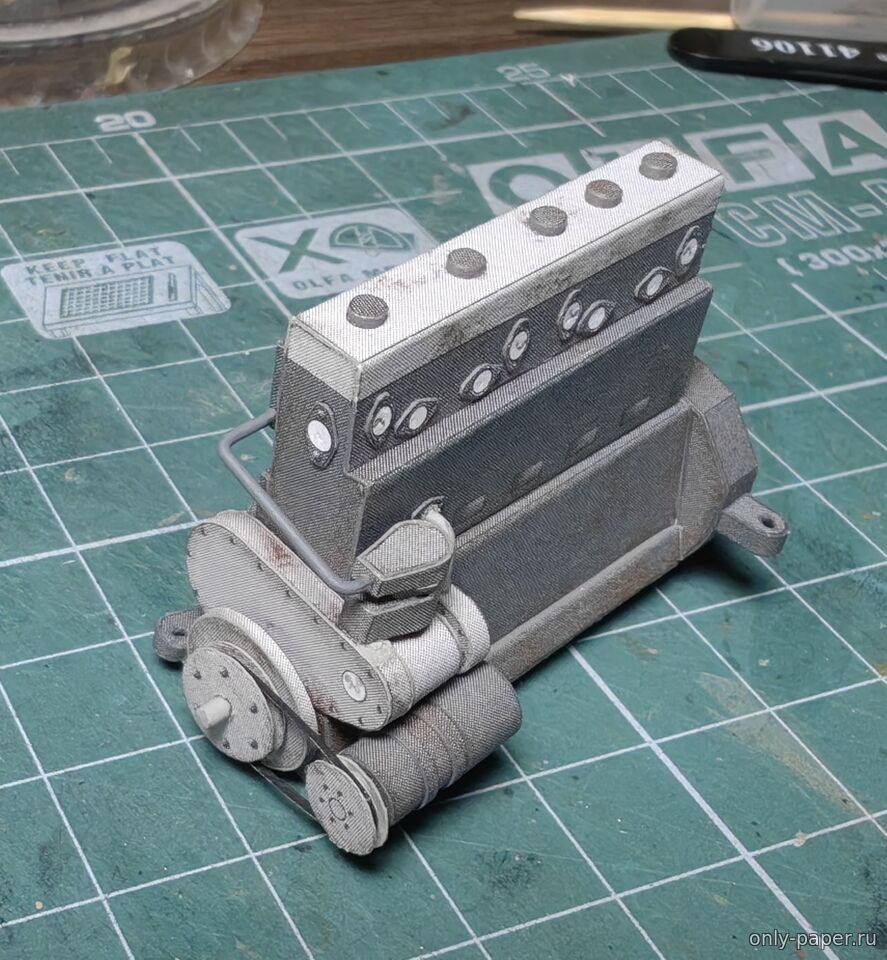

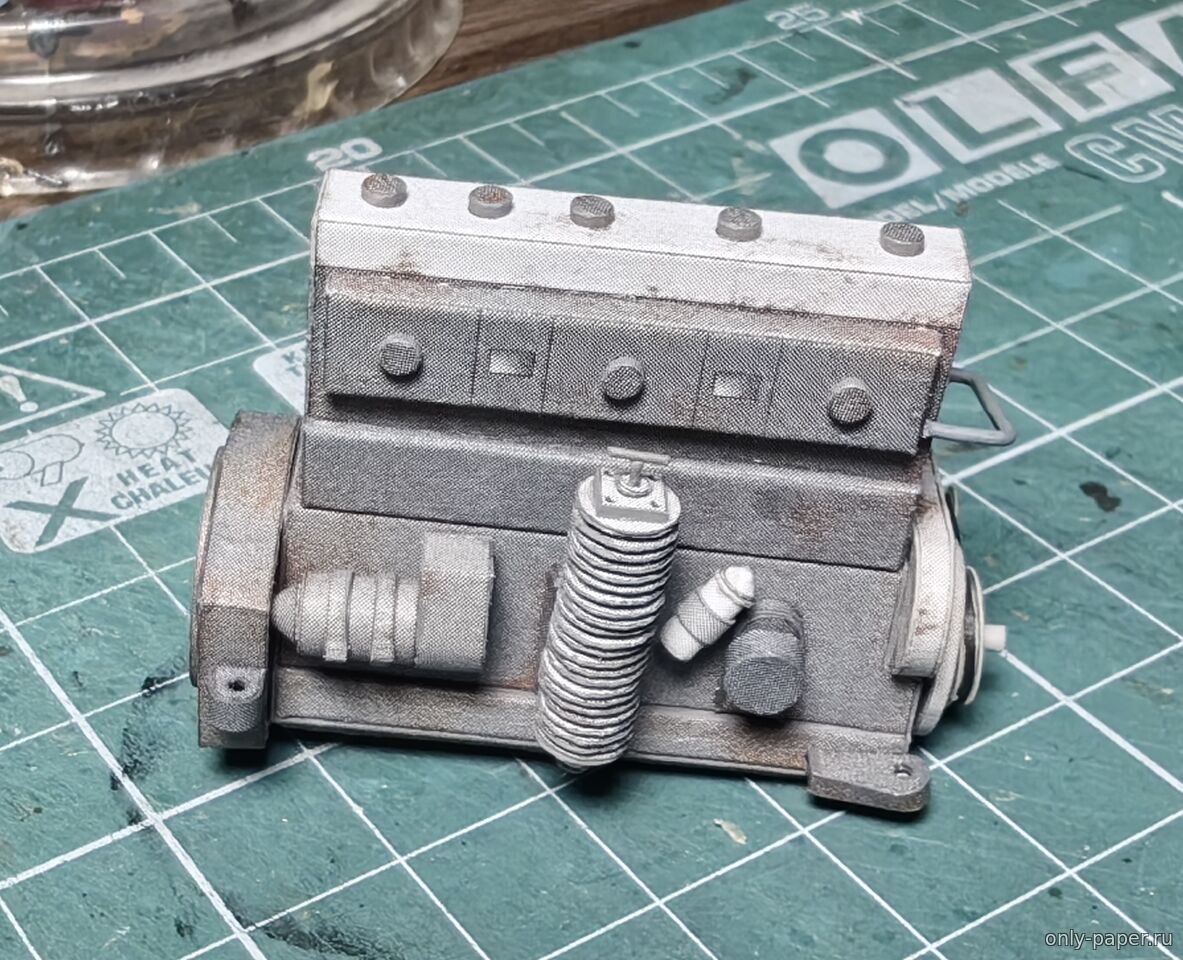

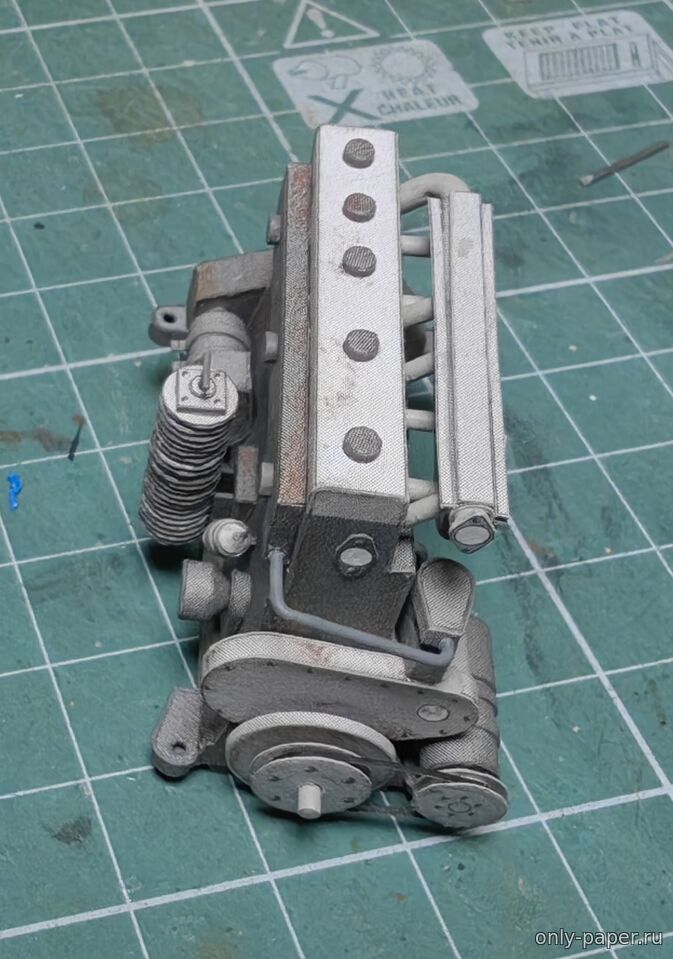

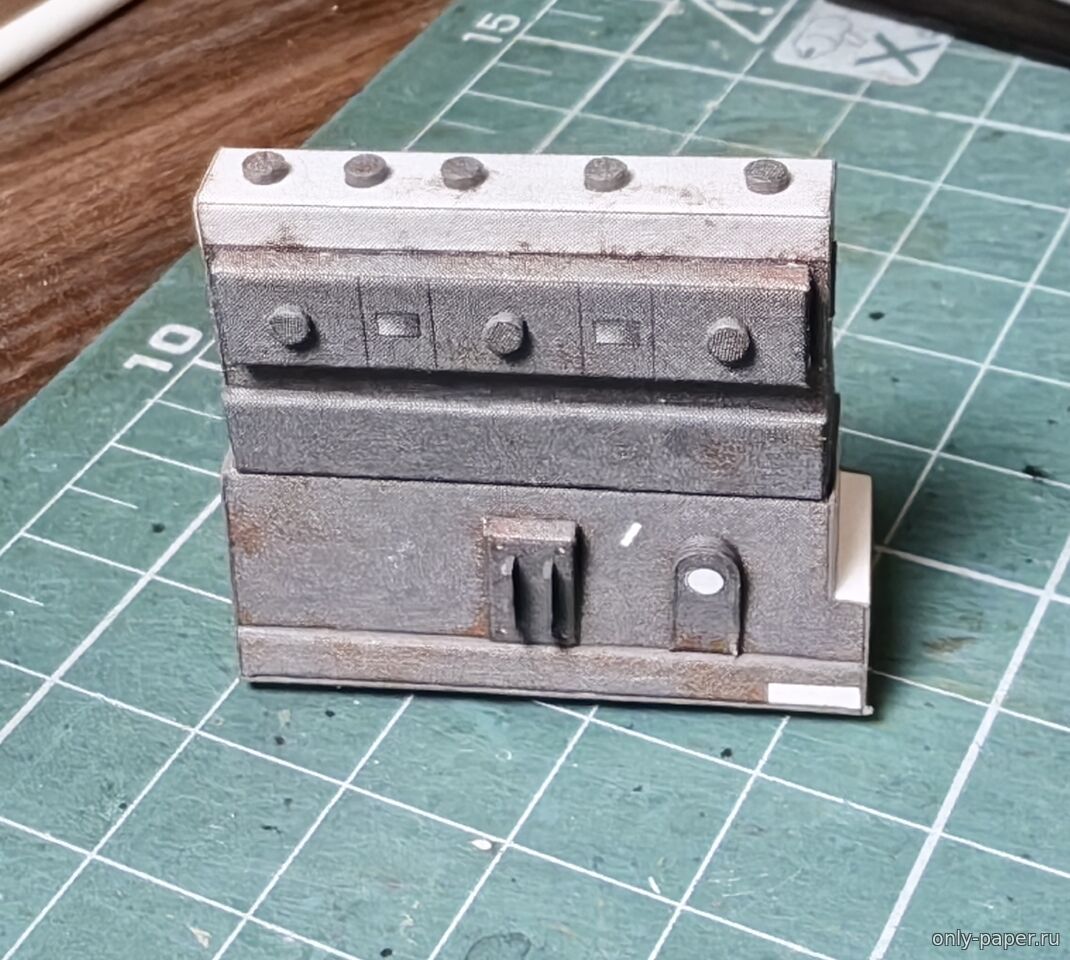

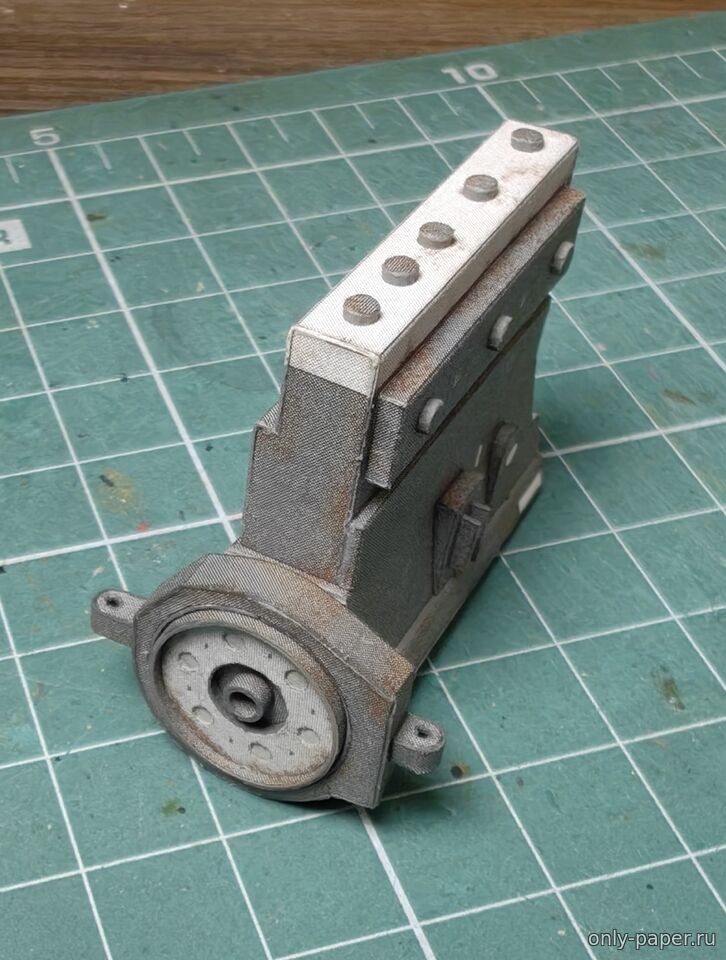

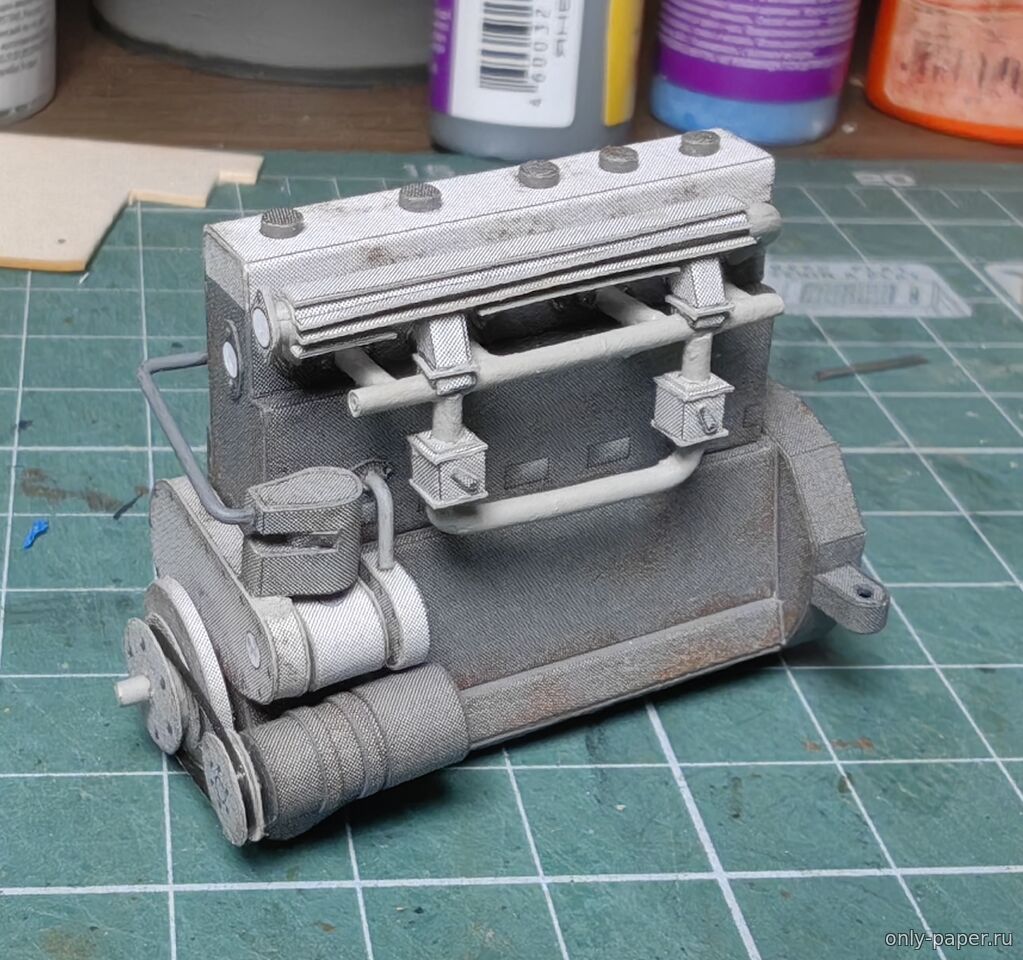

| Ну и процесс сборки двигателя.
Странная конструкция, похожая на изолятор, к сожалению, получилась кривовато 😒

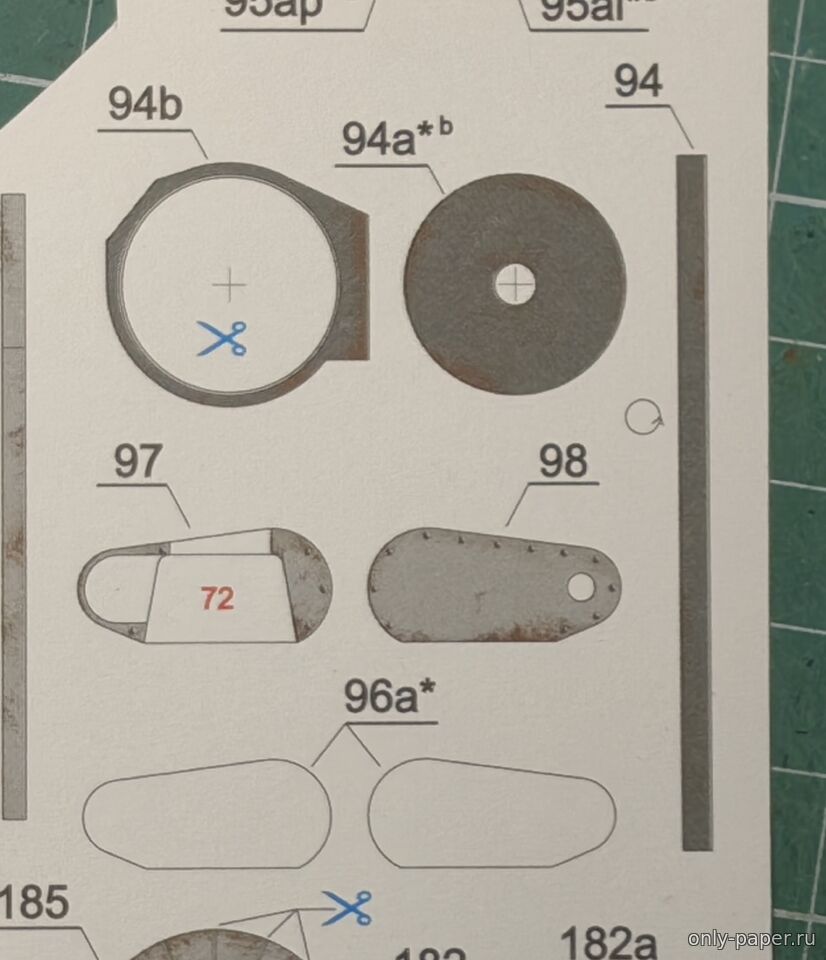

Еще по инструкции предполагается сделать некую крышку маховика. Но на сборочных схемах она отсутствует, да и при установленном двигателе её совсем не видно. Поэтому делать не стал (деталь 94)
|
| |
|
|
| rezaf2ai | Дата: Четверг, 23.10.2025, 04:14 | Сообщение # 5 |
|
Группа: Опытные
Сообщений: 53
Репутация: 294
Награды: 0
Статус: Offline

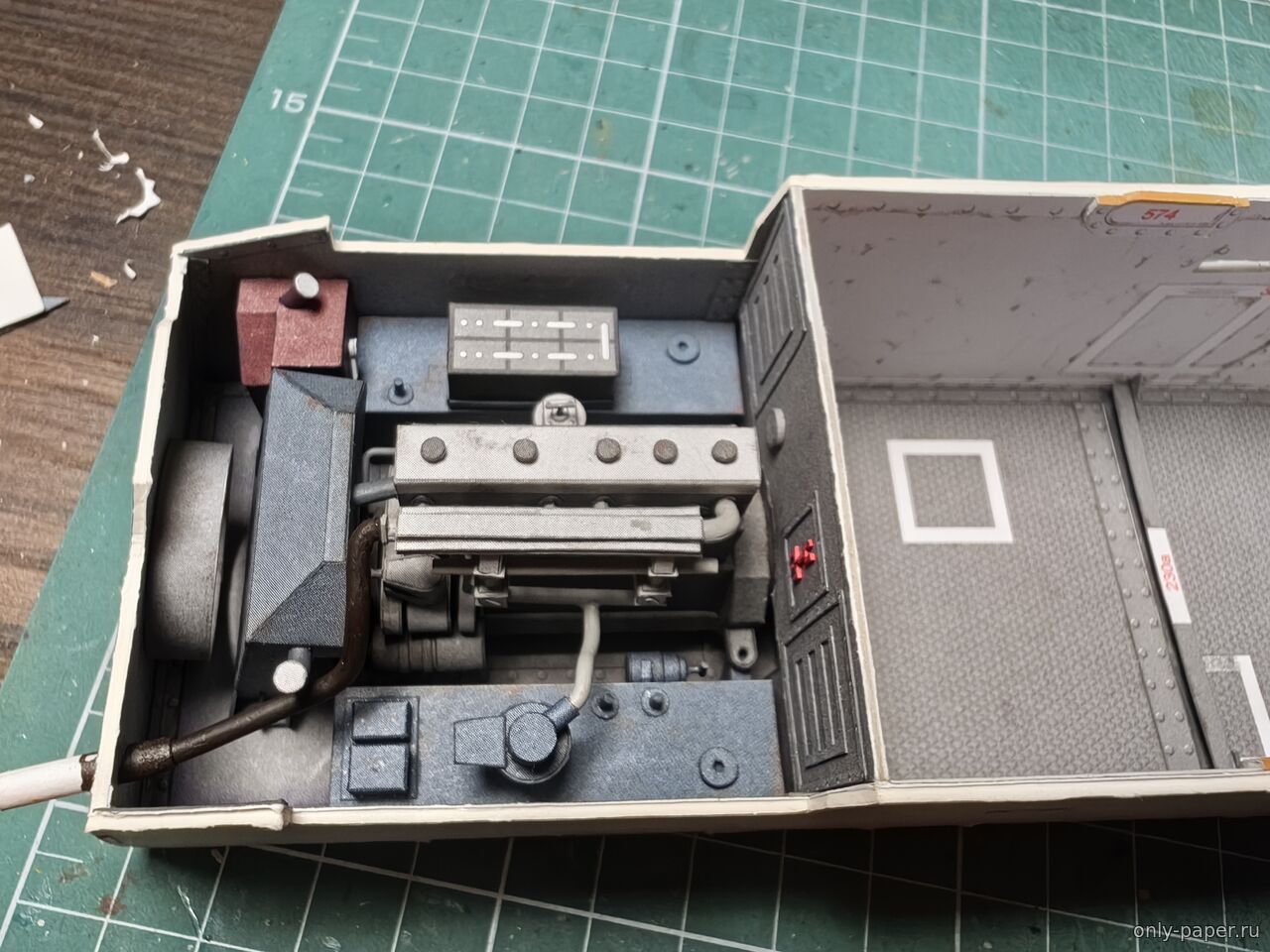

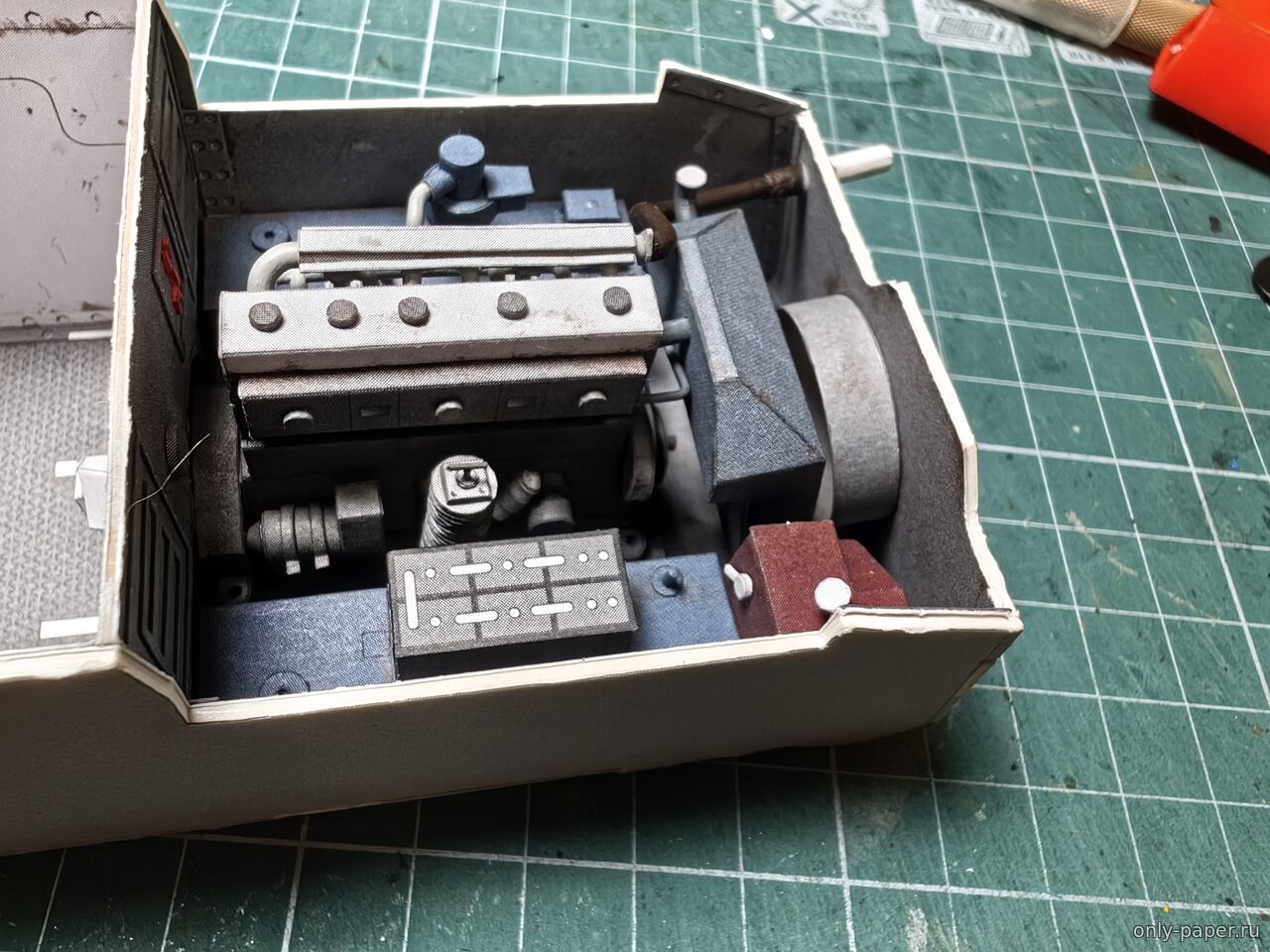

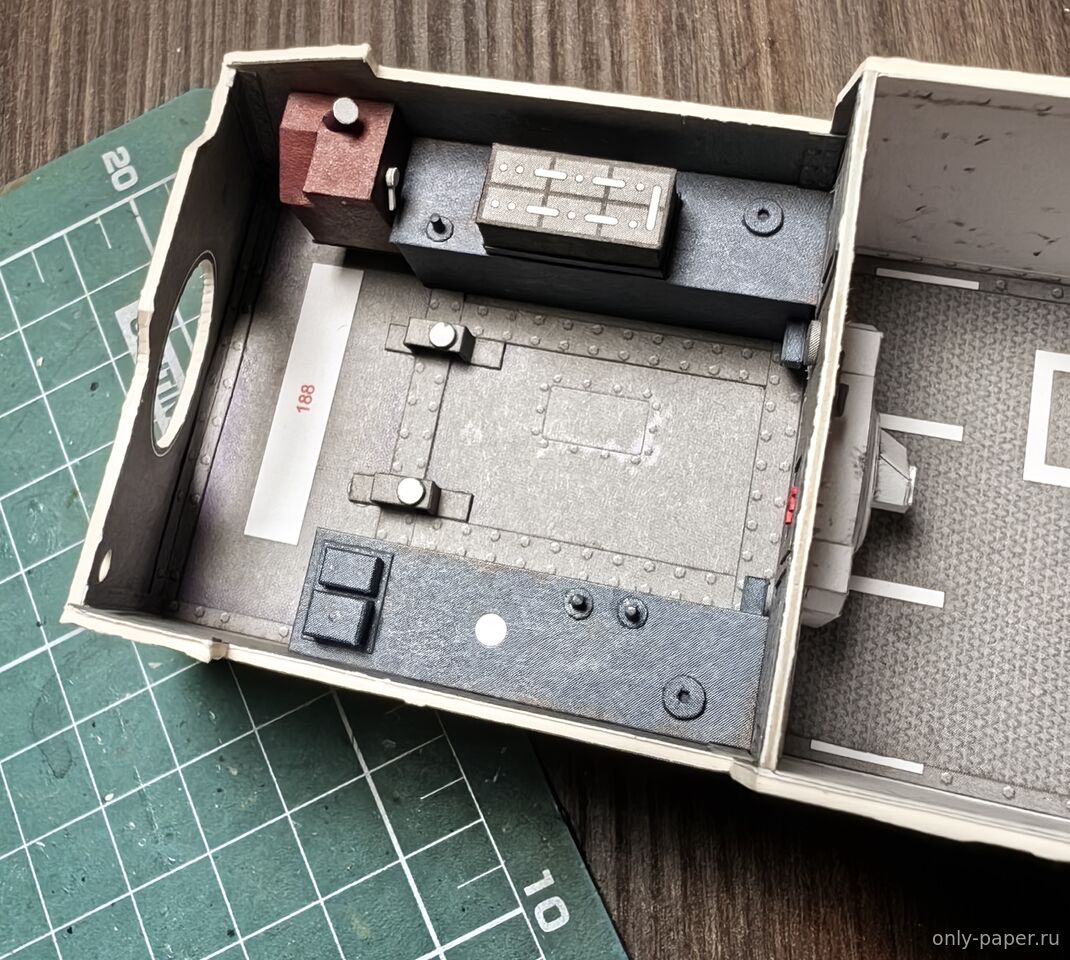

| На данный момент закончен моторный отсек. Судя по нумерации деталей (200 из 927) пятая часть модели за месяц сборки готова 😄
Торчащую трубу сзади я чуть позже обрезал.
Аккумулятор можно было сделать с крышкой или без. Мне без крышки больше понравился 😊
Еще пришлось помучиться с выхлопной трубой. Сделанная по шаблону никак не подходила, пришлось сгибать по месту.
К счастью, кривую башенку с левой стороны из кружков почти не видно 😁
Сообщение отредактировал rezaf2ai - Четверг, 23.10.2025, 04:15 |
| |
|
|
| rezaf2ai | Дата: Четверг, 23.10.2025, 04:22 | Сообщение # 6 |
|
Группа: Опытные
Сообщений: 53
Репутация: 294
Награды: 0
Статус: Offline

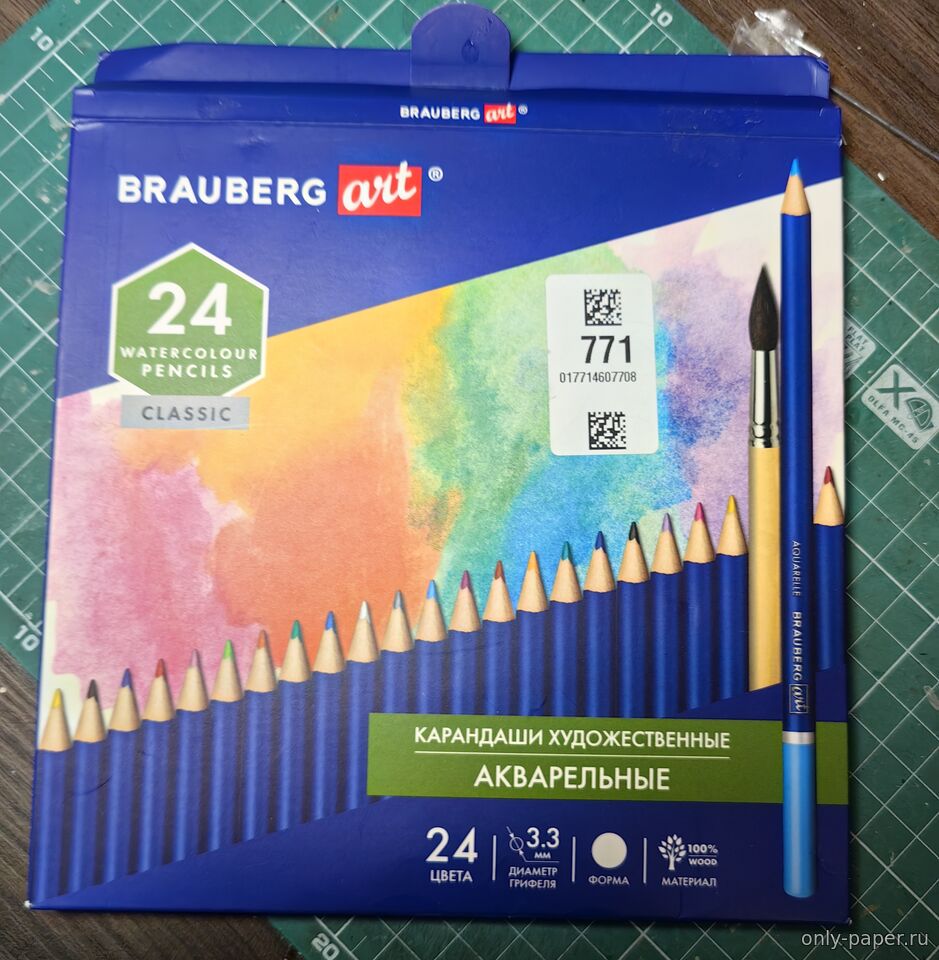

| Кстати, по совету товарищей попробовал использовать вот такие акварельные карандаши
Вообще не понравилось
1. Они очень жесткие. Если ими красить непосредственно детали без кисти, то торцы мохратятся. Плюс появляется заметный глянец.
2. Если использовать кисть с водой, то цвет становится прозрачным (это же акварель), и просвечивает белая бумага.
3. Цвета все же художественные и яркие, а не модельные. Много белого надо добавлять, что для акварели не слишком тривиально.
В общем, вернулся к акрилу 😊
Сообщение отредактировал rezaf2ai - Четверг, 23.10.2025, 04:23 |
| |
|
|
| rezaf2ai | Дата: Понедельник, 27.10.2025, 05:33 | Сообщение # 7 |
|
Группа: Опытные
Сообщений: 53
Репутация: 294
Награды: 0
Статус: Offline

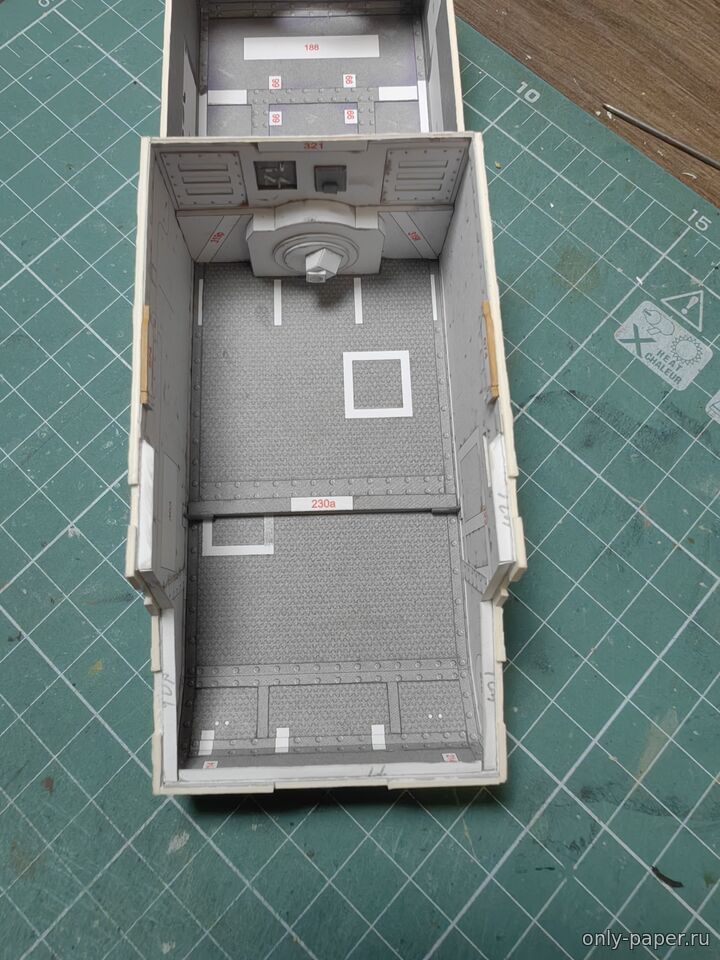

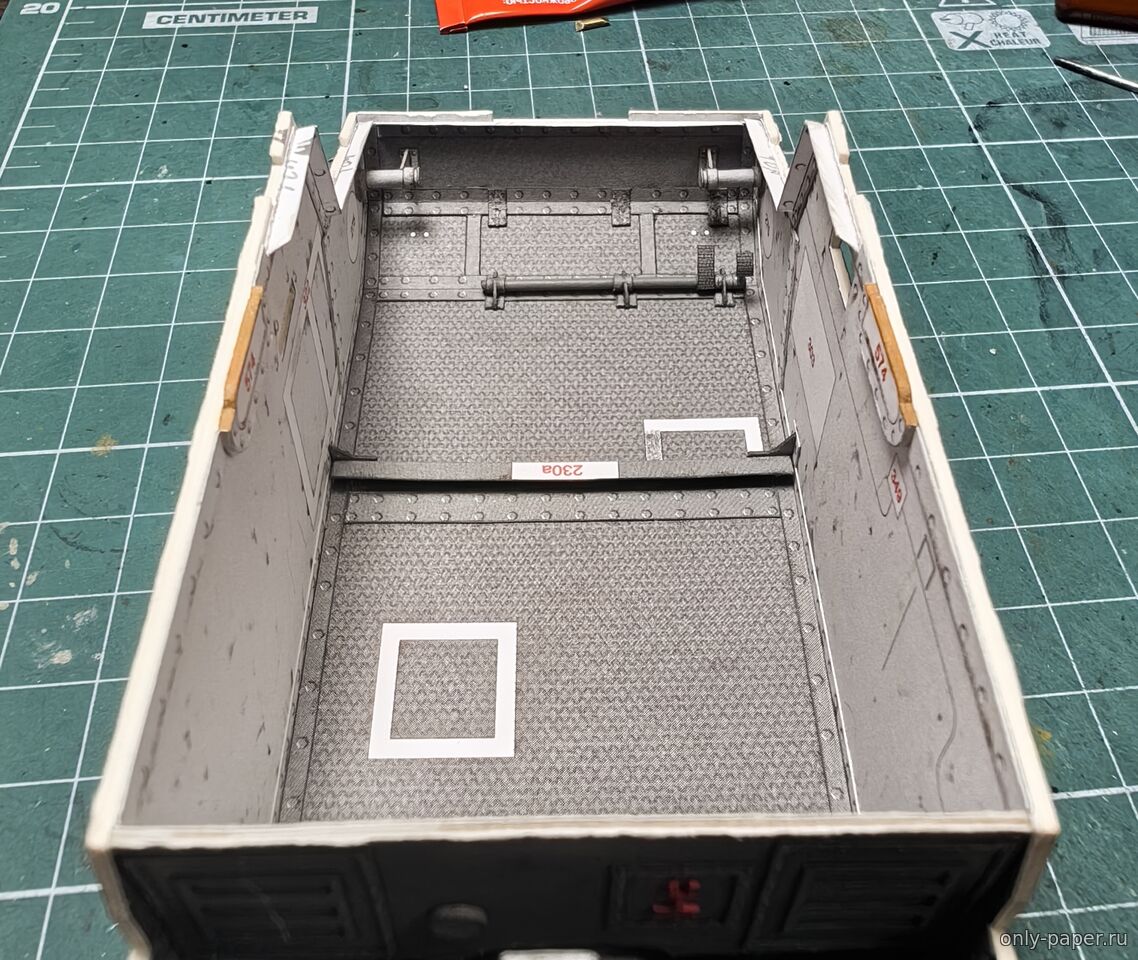

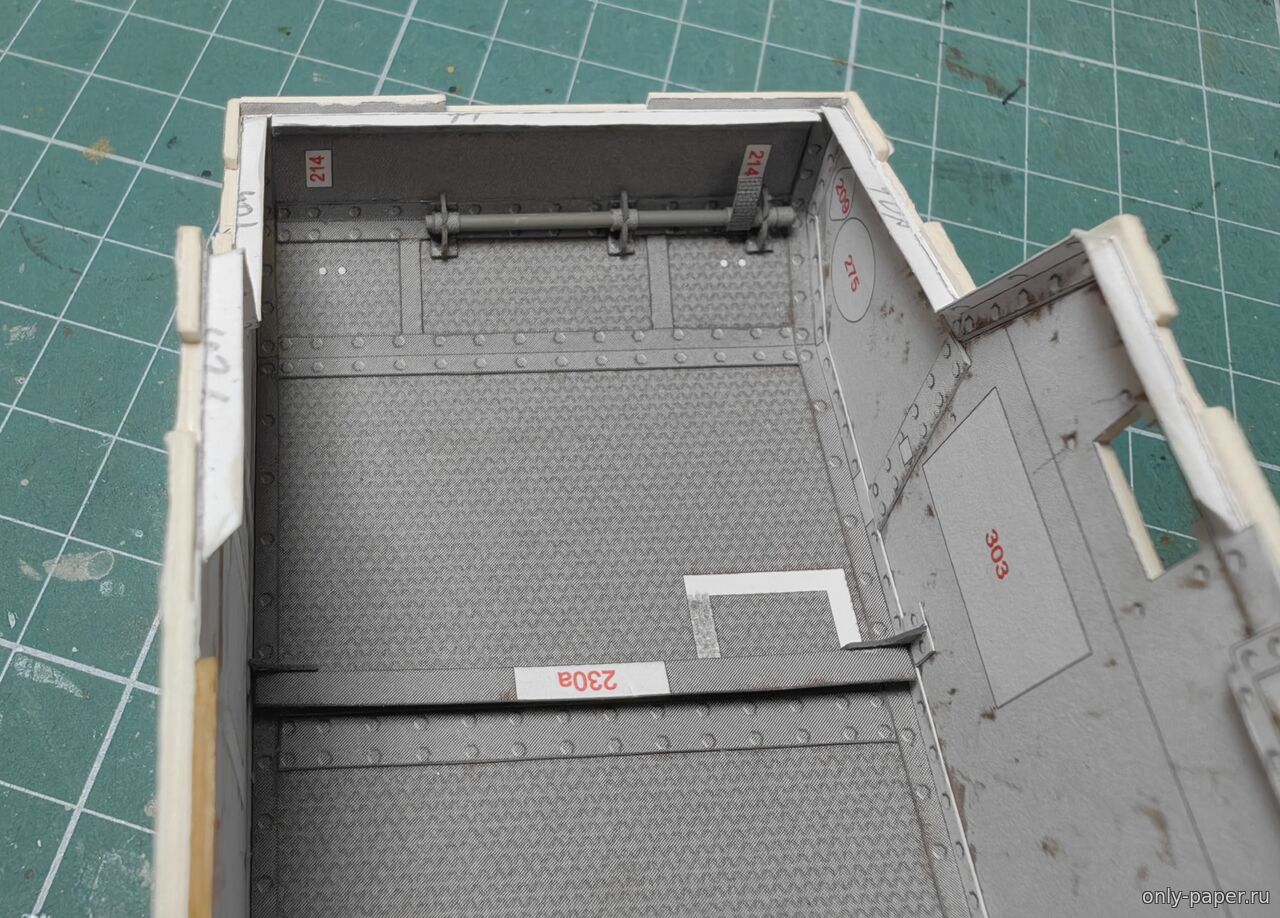

| После двигателя дело дошло до органов управления самоходкой. И тут меня ждал эпик фэйл 😒

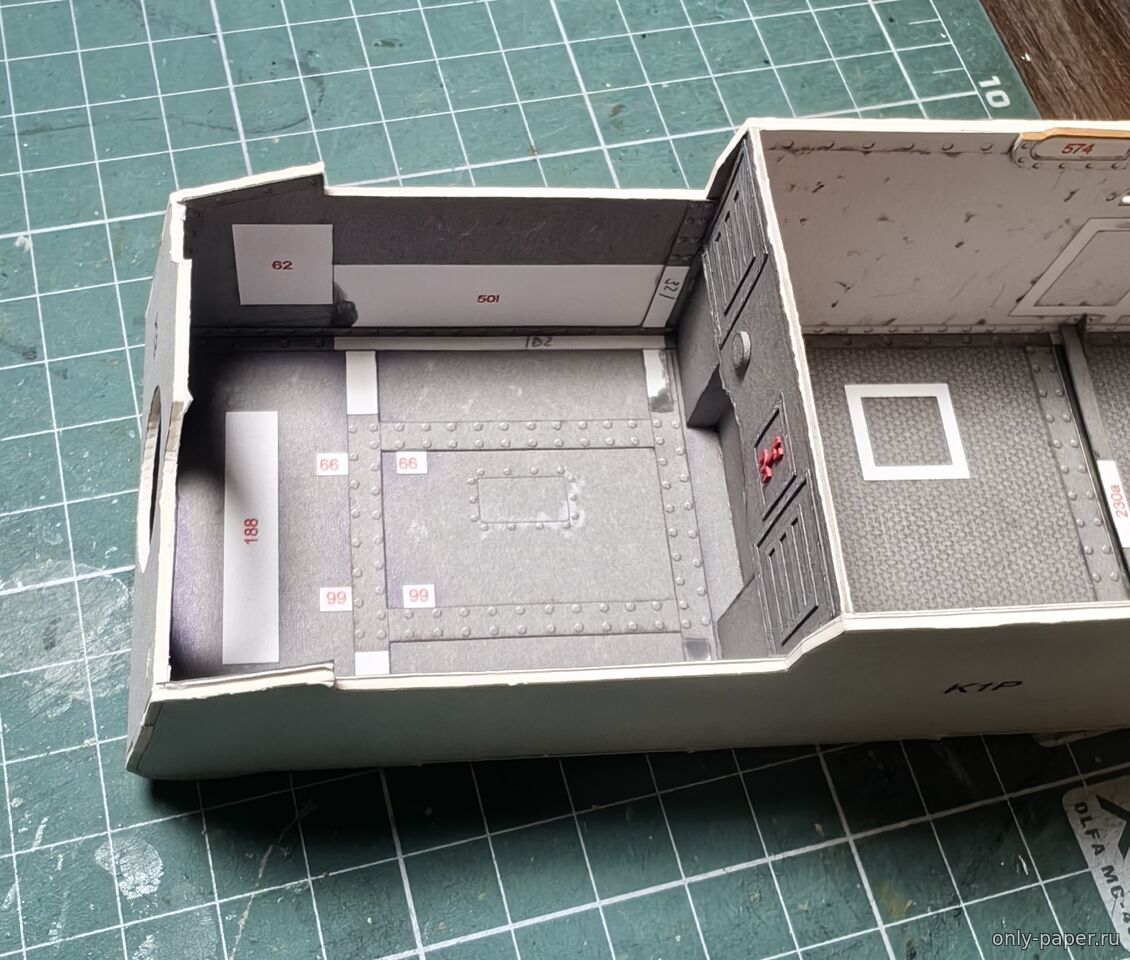

На днище в носу неправильно указаны посадочные места под крепления педального вала.
Причем я ведь даже накладку на шве под них переделал.
Хотя на схеме четко видно, что педальный узел устанавливается на первом изломе днища, мне это стало очевидно только после приклейки 😒
Пришлось аккуратно отдирать и переклеивать. Ну что же, если не знать, то и непонятно, нужны площадки на втором изгибе или нет. Да и трансмиссией будут закрыты.

Сообщение отредактировал rezaf2ai - Понедельник, 27.10.2025, 05:35 |
| |
|
|
| rezaf2ai | Дата: Понедельник, 27.10.2025, 05:37 | Сообщение # 8 |
|
Группа: Опытные
Сообщений: 53
Репутация: 294
Награды: 0
Статус: Offline
| Начал делать трансмиссию

|
| |
|
|
| rezaf2ai | Дата: Воскресенье, 02.11.2025, 21:37 | Сообщение # 9 |
|
Группа: Опытные
Сообщений: 53
Репутация: 294
Награды: 0
Статус: Offline

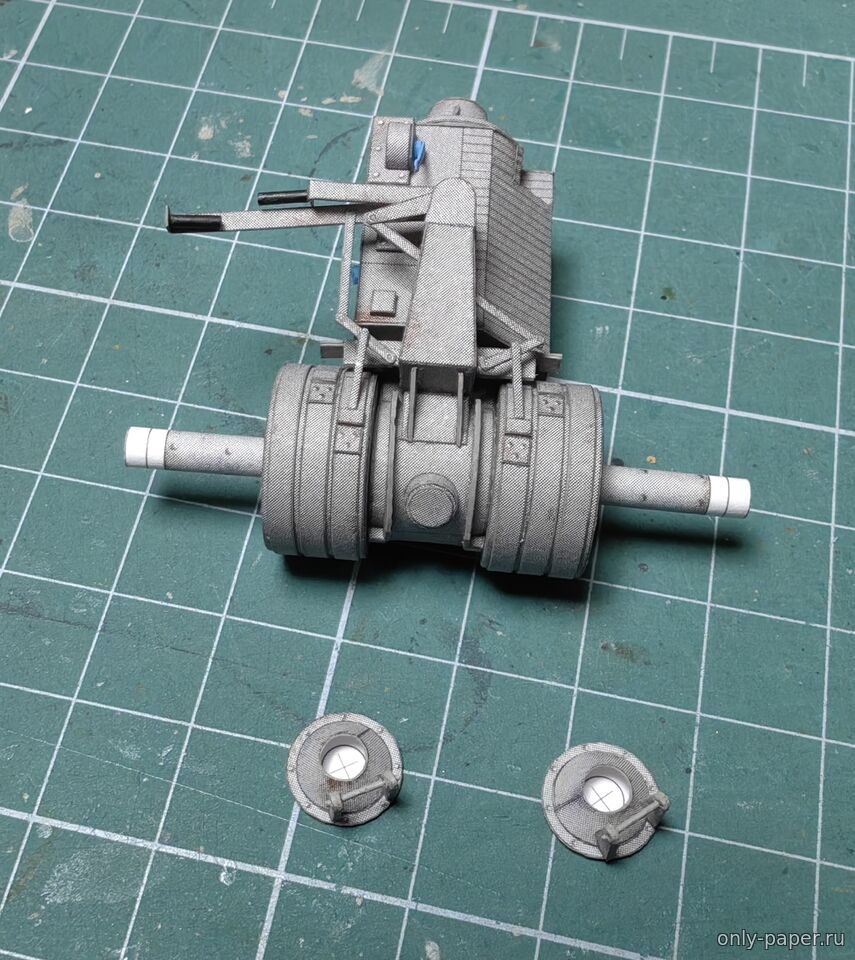

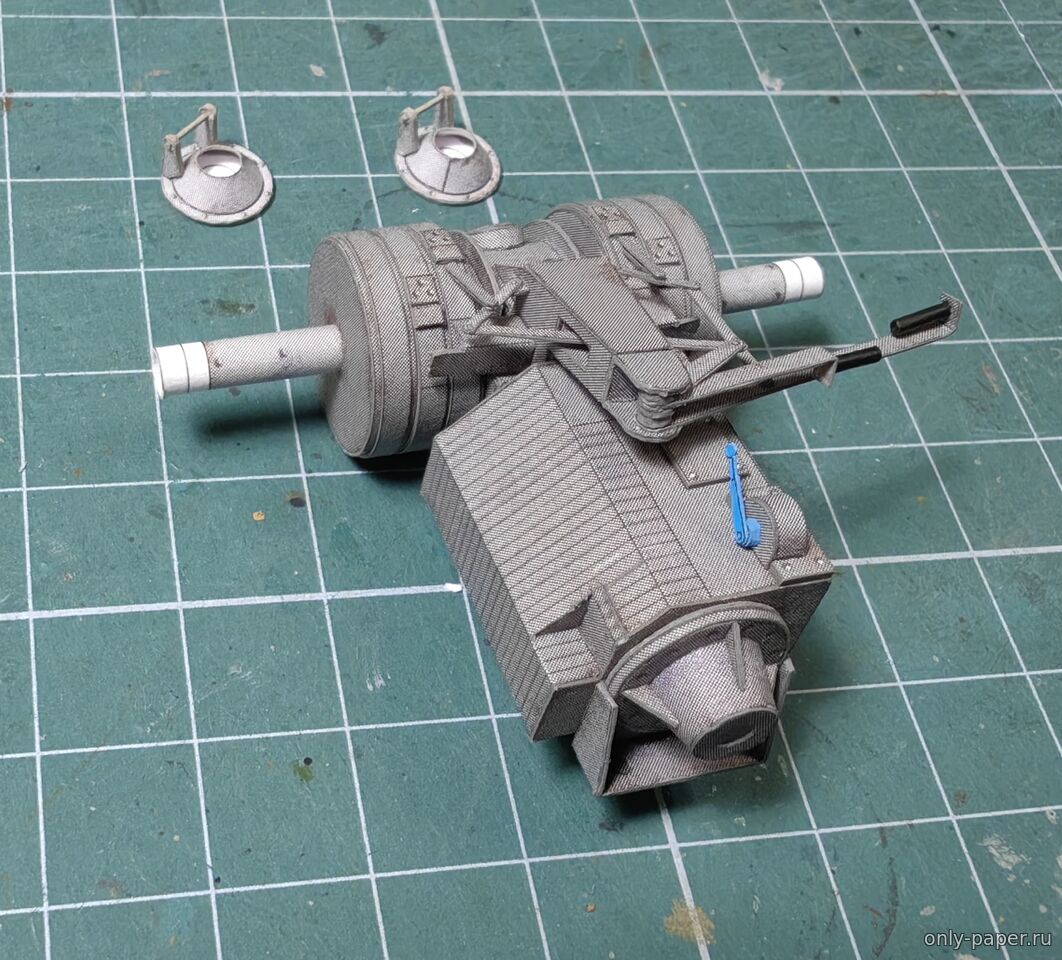

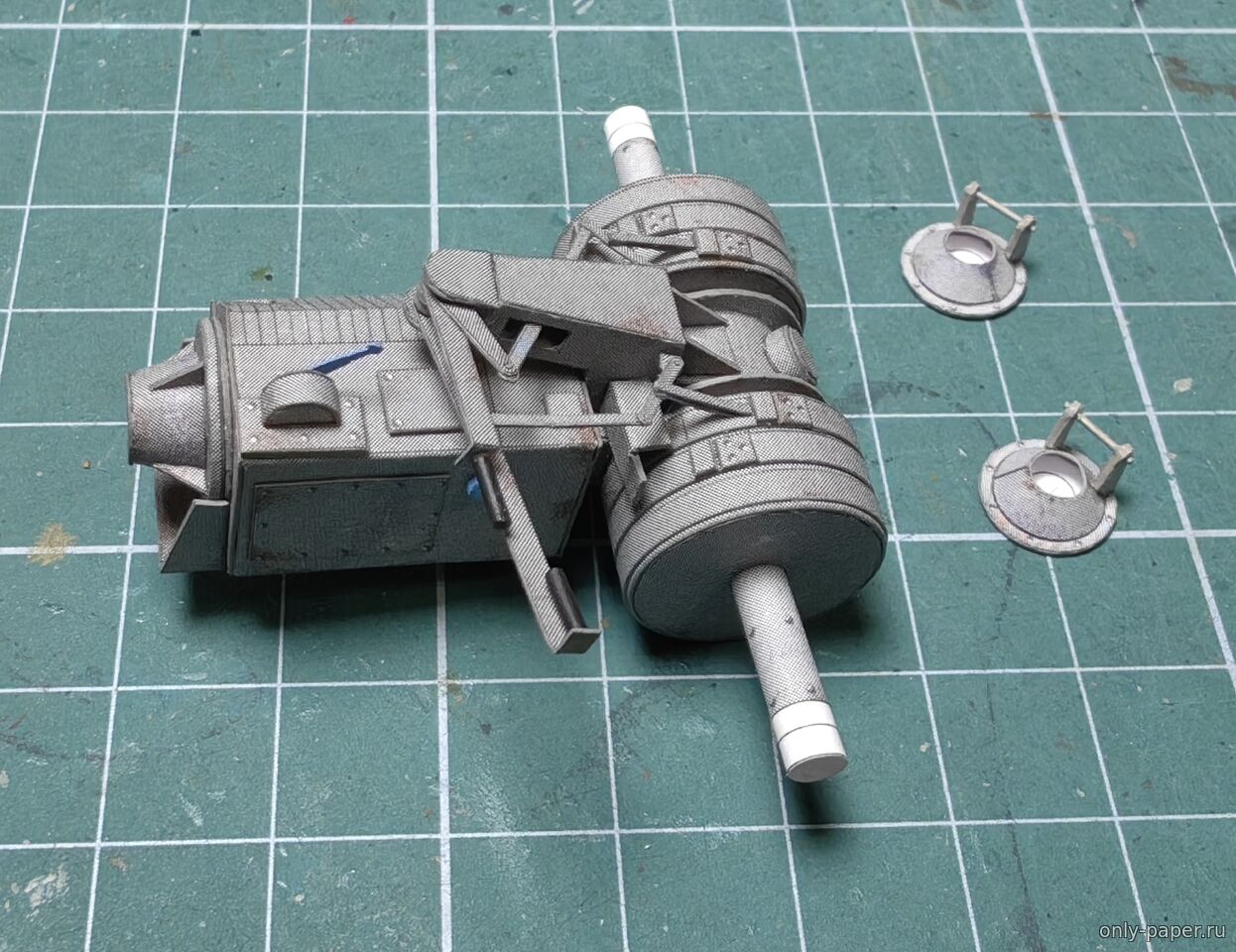

| Сделал главную передачу

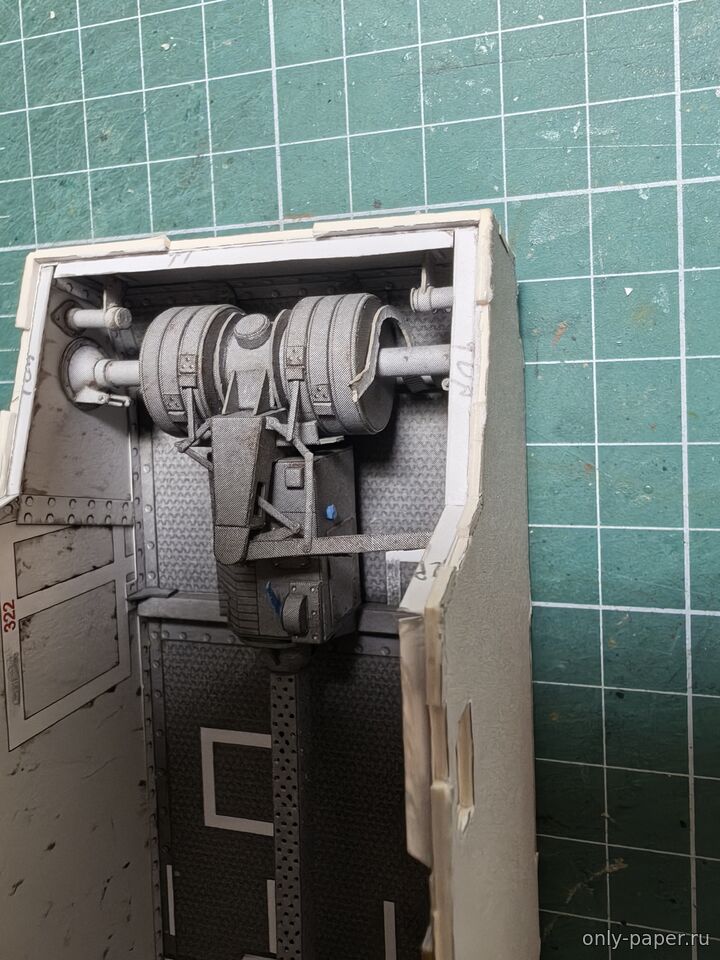

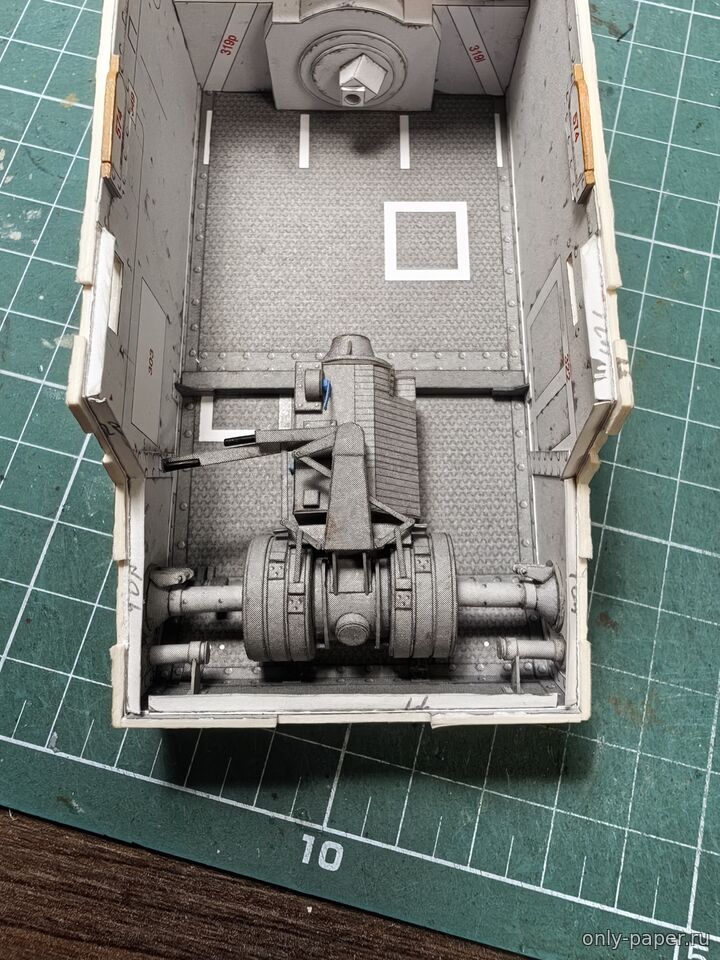

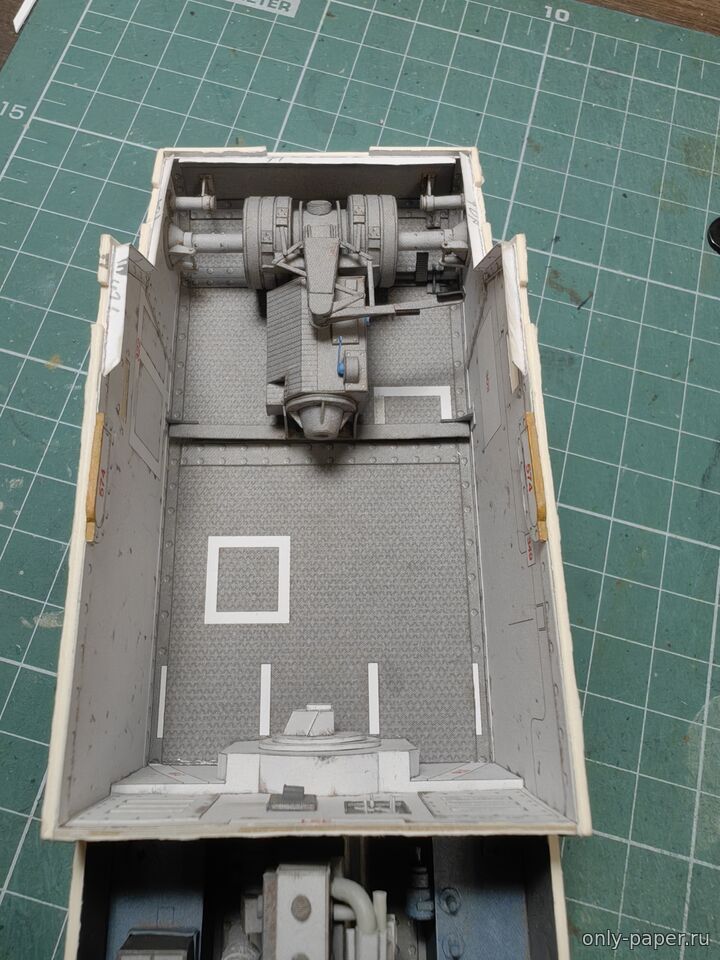

Установил на место

Хотелось бы обратить внимание на тормозные ленты. На самих барабанах нет никаких меток, в каком положении их нужно установить.
Поэтому не нужно торопиться с их приклеиванием при сборке барабанов. Сперва стоит барабаны приклеить к главной передаче, а уже затем сориентировать их "по месту".
Сообщение отредактировал rezaf2ai - Понедельник, 03.11.2025, 01:37 |
| |
|
|
| rezaf2ai | Дата: Суббота, 08.11.2025, 18:08 | Сообщение # 10 |
|
Группа: Опытные
Сообщений: 53
Репутация: 294
Награды: 0
Статус: Offline

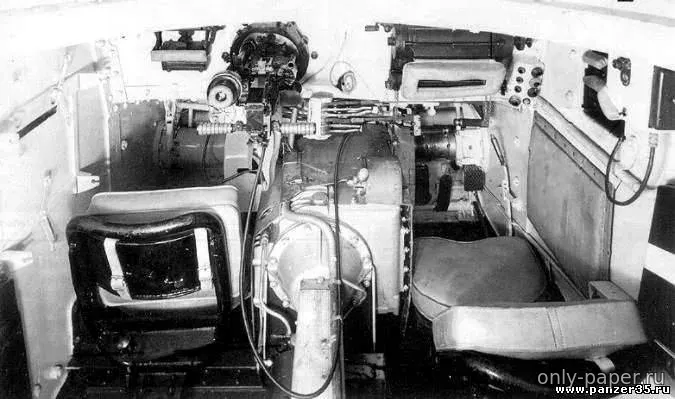

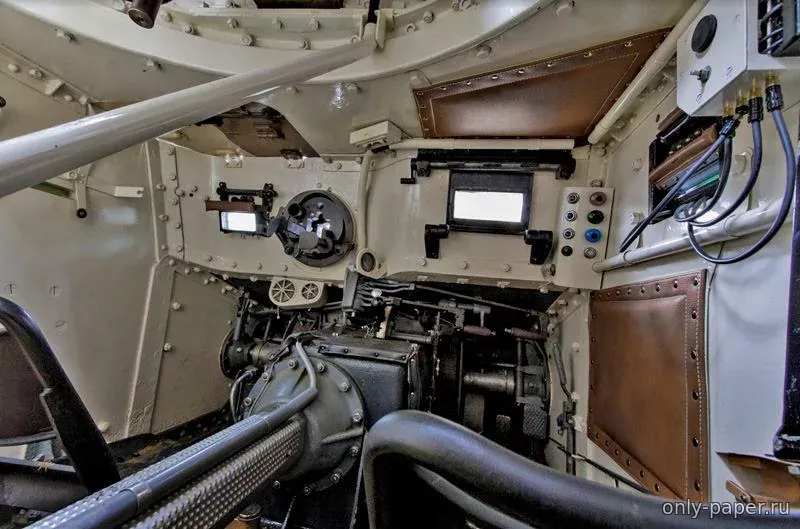

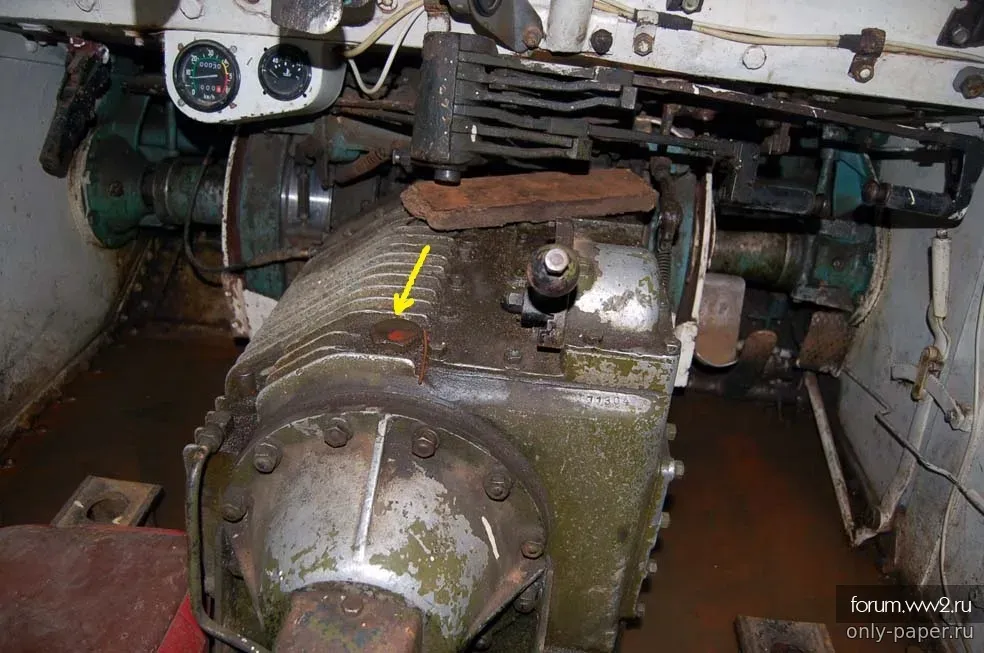

| Решил найти я фото интерьера, и внезапно оказалось, что сборочные рисунки в части рычагов управления неправильные 😒
Правый рычаг должен идти сверху, и ручка у него снизу

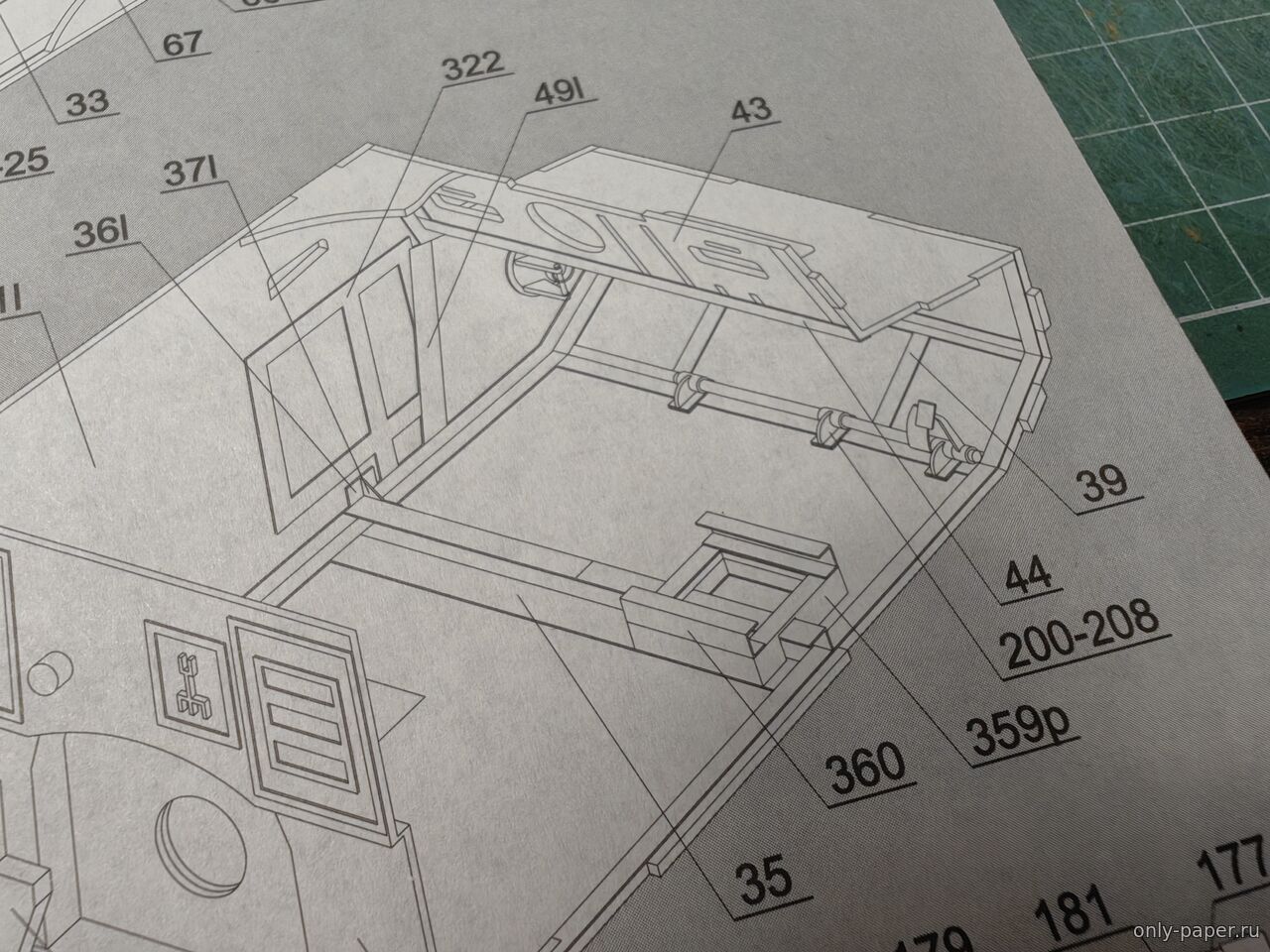

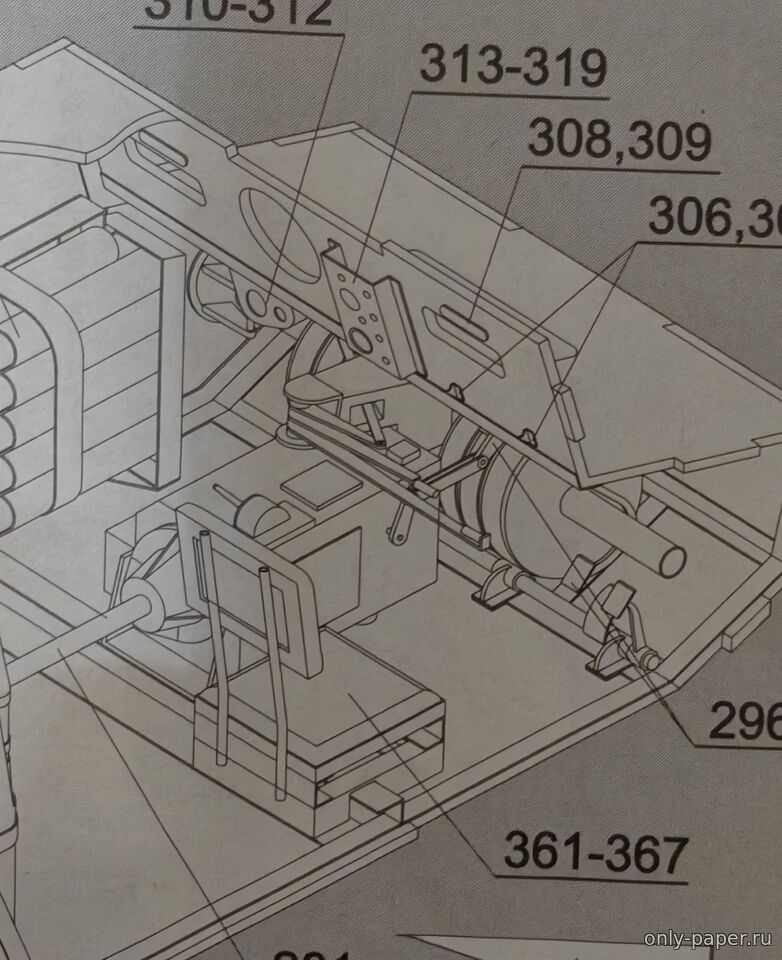

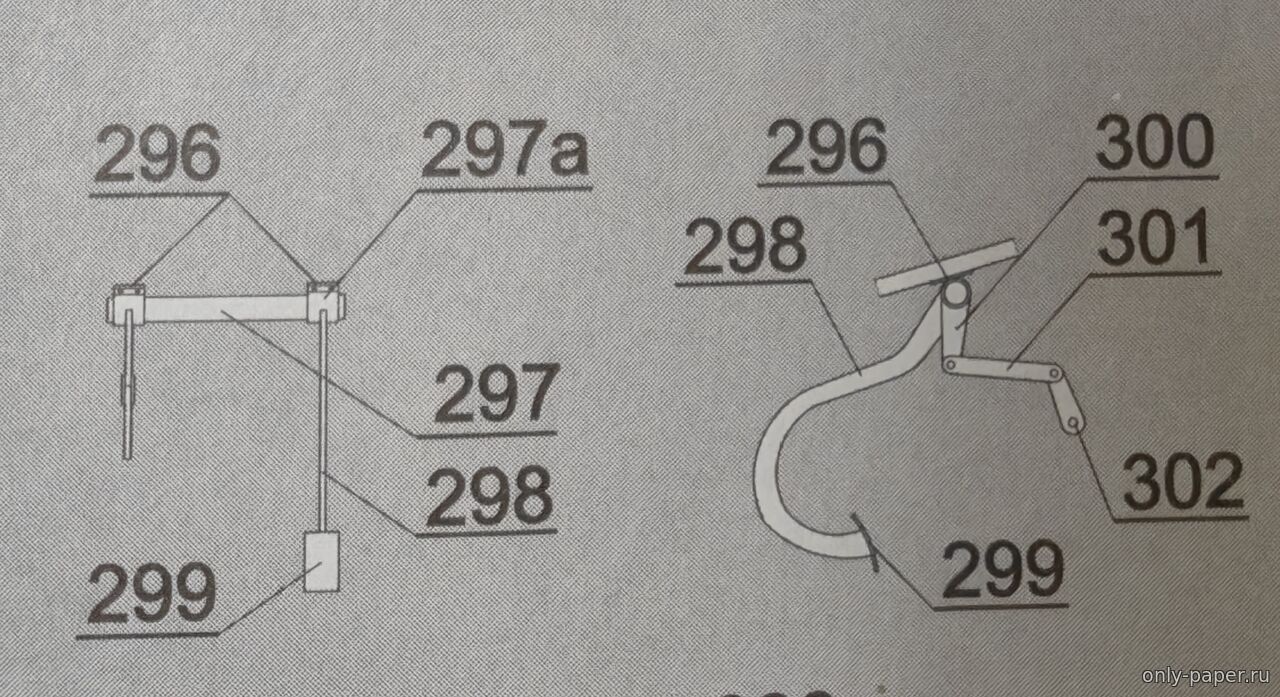

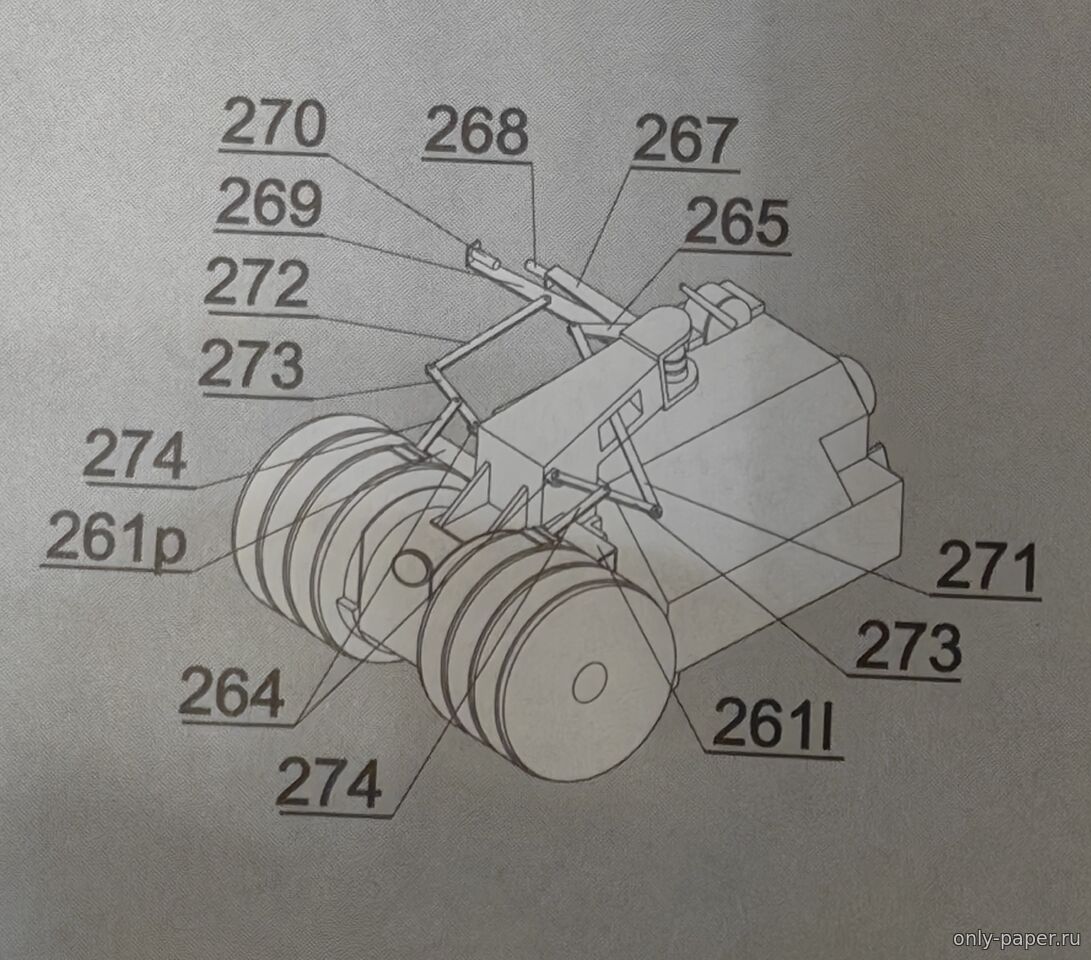

А вот как на сборочных схемах показано

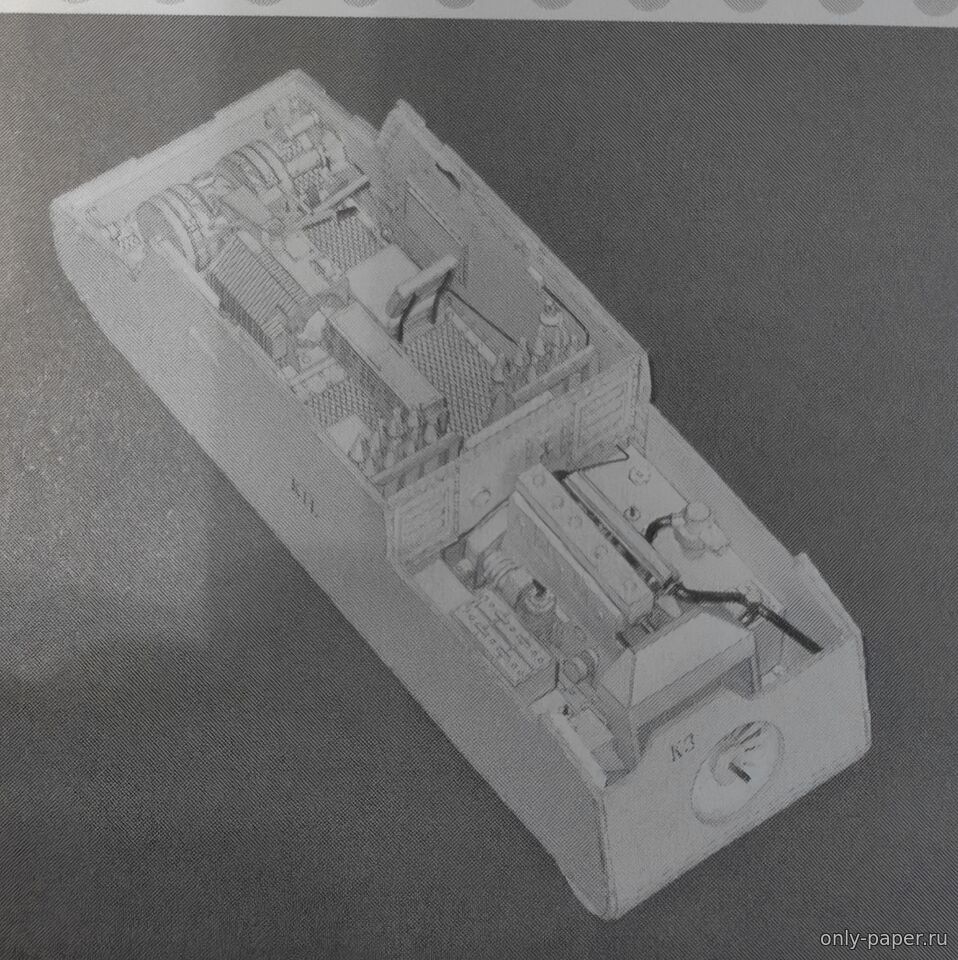

Хотя на фото тестовой сборки рычаг расположен правильно
И вообще, почему-то в модели рычаги сильно торчат в салон, а должны быть скрыты под верхним лобовым листом
Сообщение отредактировал rezaf2ai - Суббота, 08.11.2025, 18:24 |
| |
|
|
| rezaf2ai | Дата: Суббота, 08.11.2025, 18:23 | Сообщение # 11 |
|
Группа: Опытные
Сообщений: 53
Репутация: 294
Награды: 0
Статус: Offline

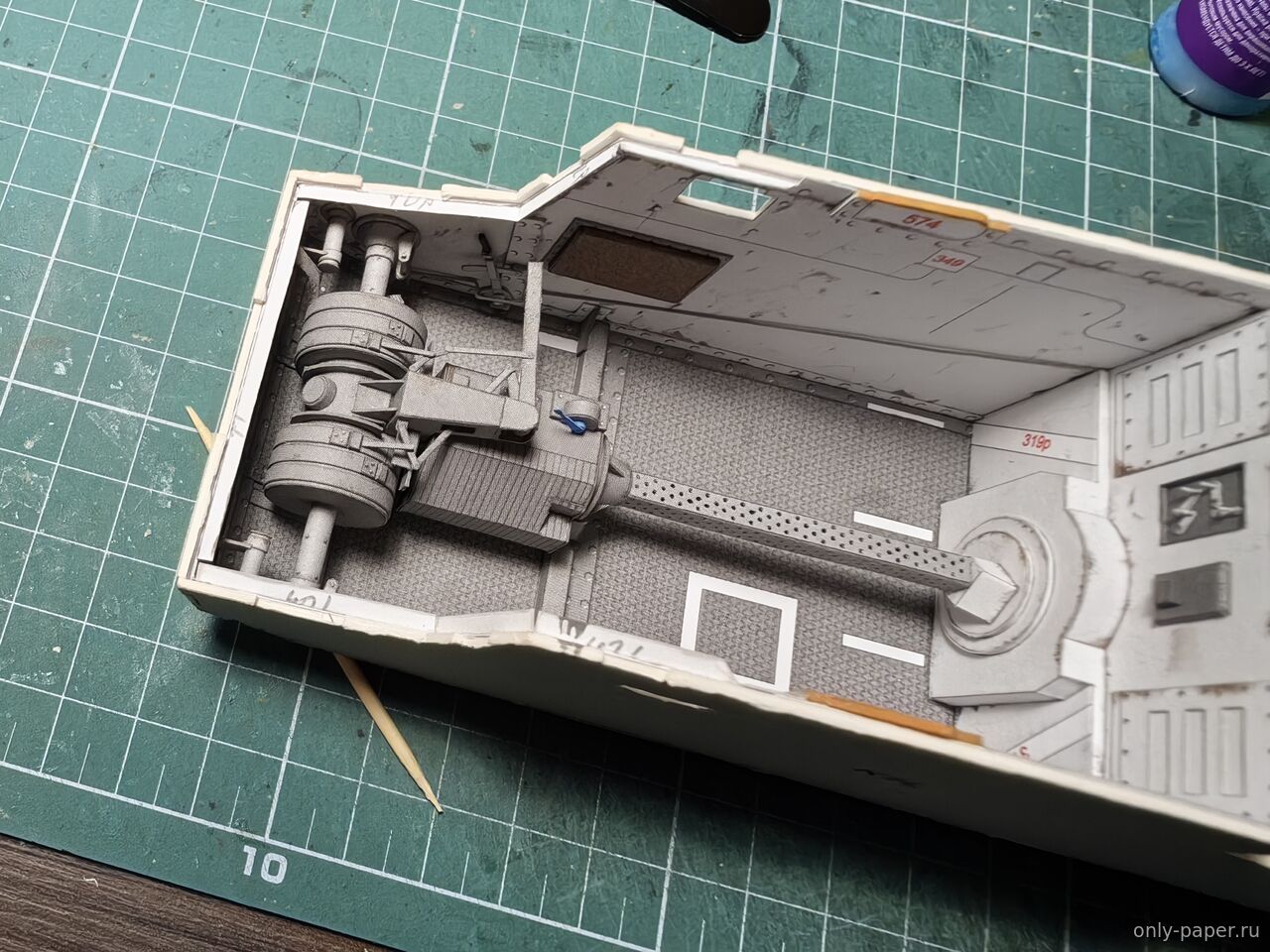

| Пришлось переделывать "на живую"

Тяга газа тоже должна идти не от рычага, а от педали.
Кстати, вот эта мягкая обивка боковины (детали 303-305) почему-то в журнале расположены на последней странице. Ох, долго я их искал
|
| |
|
|
| rezaf2ai | Дата: Суббота, 08.11.2025, 20:05 | Сообщение # 12 |
|
Группа: Опытные
Сообщений: 53
Репутация: 294
Награды: 0
Статус: Offline

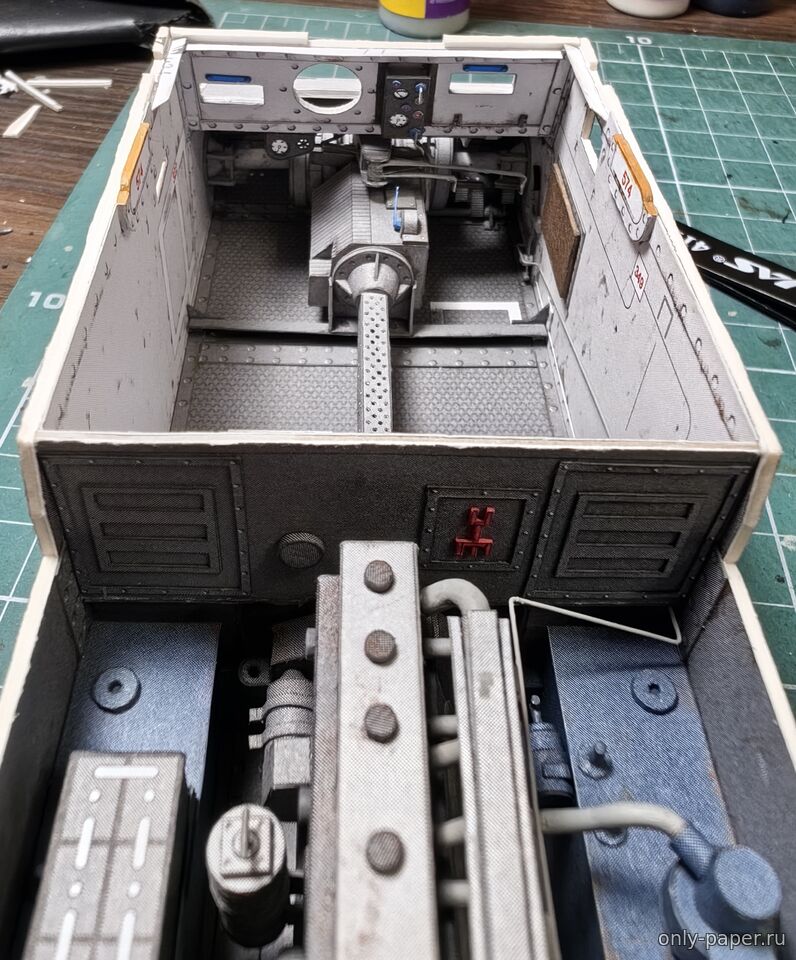

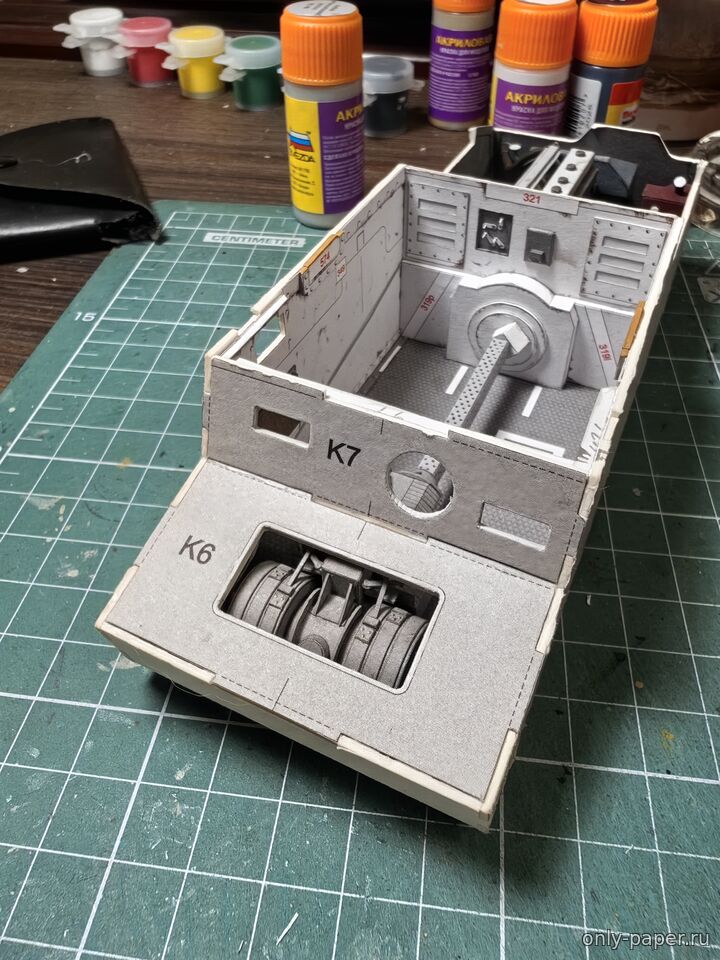

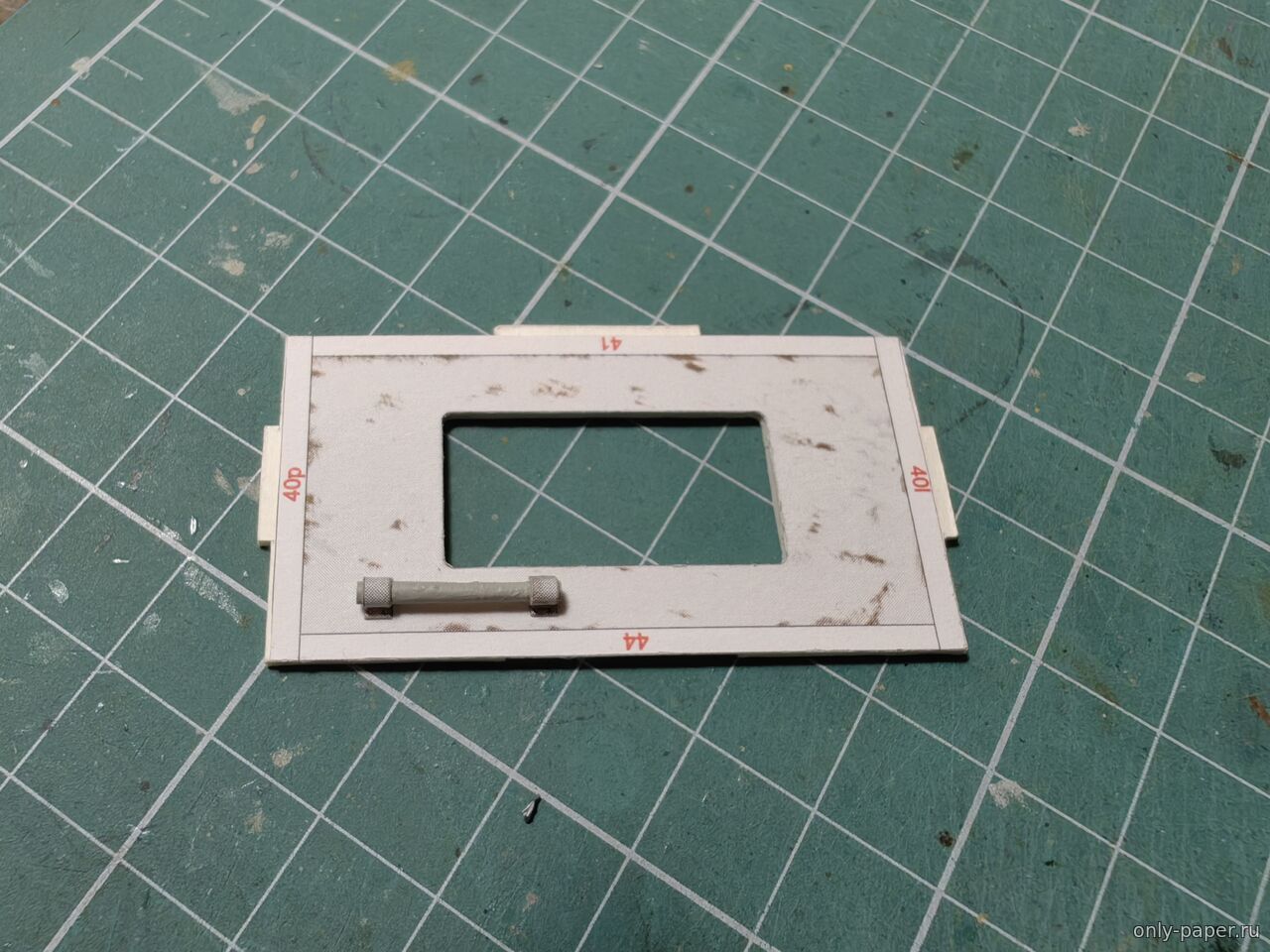

| Установил передние стенки и приборы

На ВЛД с обратной стороны прикрепляется ось педали сцепления.
Я педаль приклеивал после установки ВЛД. Причем она должна идти позади первого привода, и я её туда поместил перед приклеиванием.

И опять в инструкции ерунда нарисована. Педаль и тяга в указанных местах не подходят, стоит их приклеить "по месту" после установки ВЛД.
|
| |
|
|
| kopcap | Дата: Понедельник, 10.11.2025, 19:53 | Сообщение # 13 |
Группа: Опытные
Сообщений: 757
Репутация: 445
Награды: 0
Статус: Offline
| Присяду рядом посмотрю на твою сборку. Аккуратно собираешь.
С детства занимался судомодельным спортом - теперь вдарился в картон! Посмотрим что из этого выйдет
Готовые танки
M3A1 Stuart
|
| |
|
|
| Zirnbirnshtain | Дата: Вторник, 11.11.2025, 03:12 | Сообщение # 14 |
Группа: Мастера
Сообщений: 2344
Репутация: 4518
Награды: 4
Статус: Offline
| Присоединяюсь - понаблюдаю с удовольствием
Будь честен с самим собой...
|
| |
|
|
| rezaf2ai | Дата: Воскресенье, 16.11.2025, 19:02 | Сообщение # 15 |
|
Группа: Опытные
Сообщений: 53
Репутация: 294
Награды: 0
Статус: Offline
| Kopcap, Zirnbirnshtain, добро пожаловать в первый ряд 😊

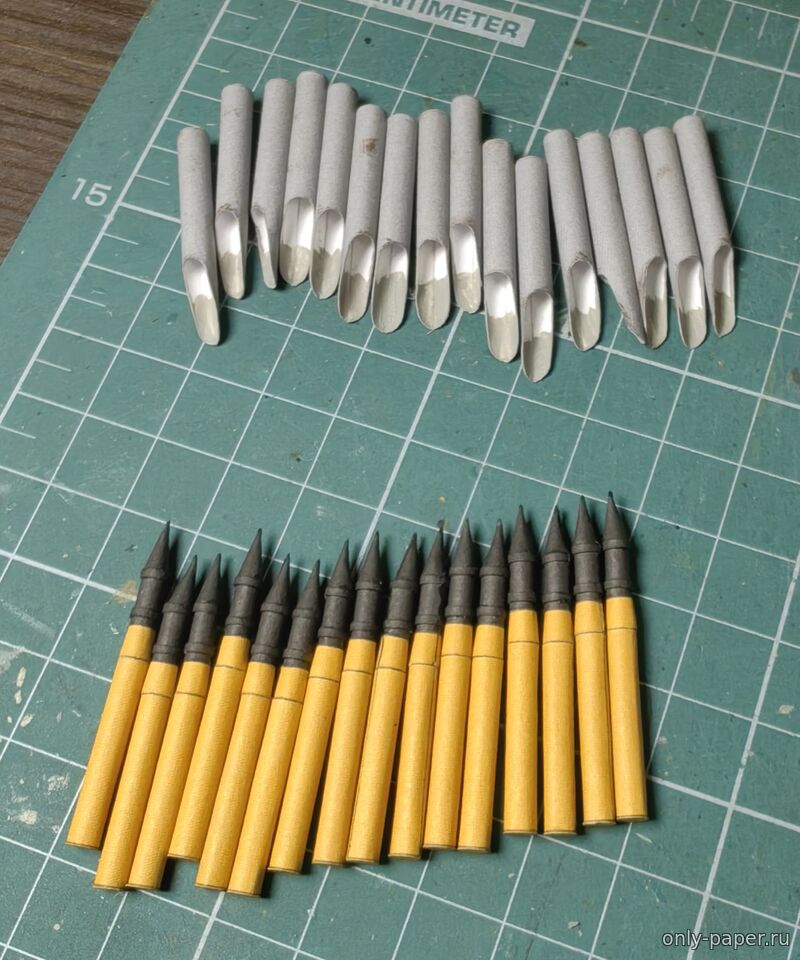

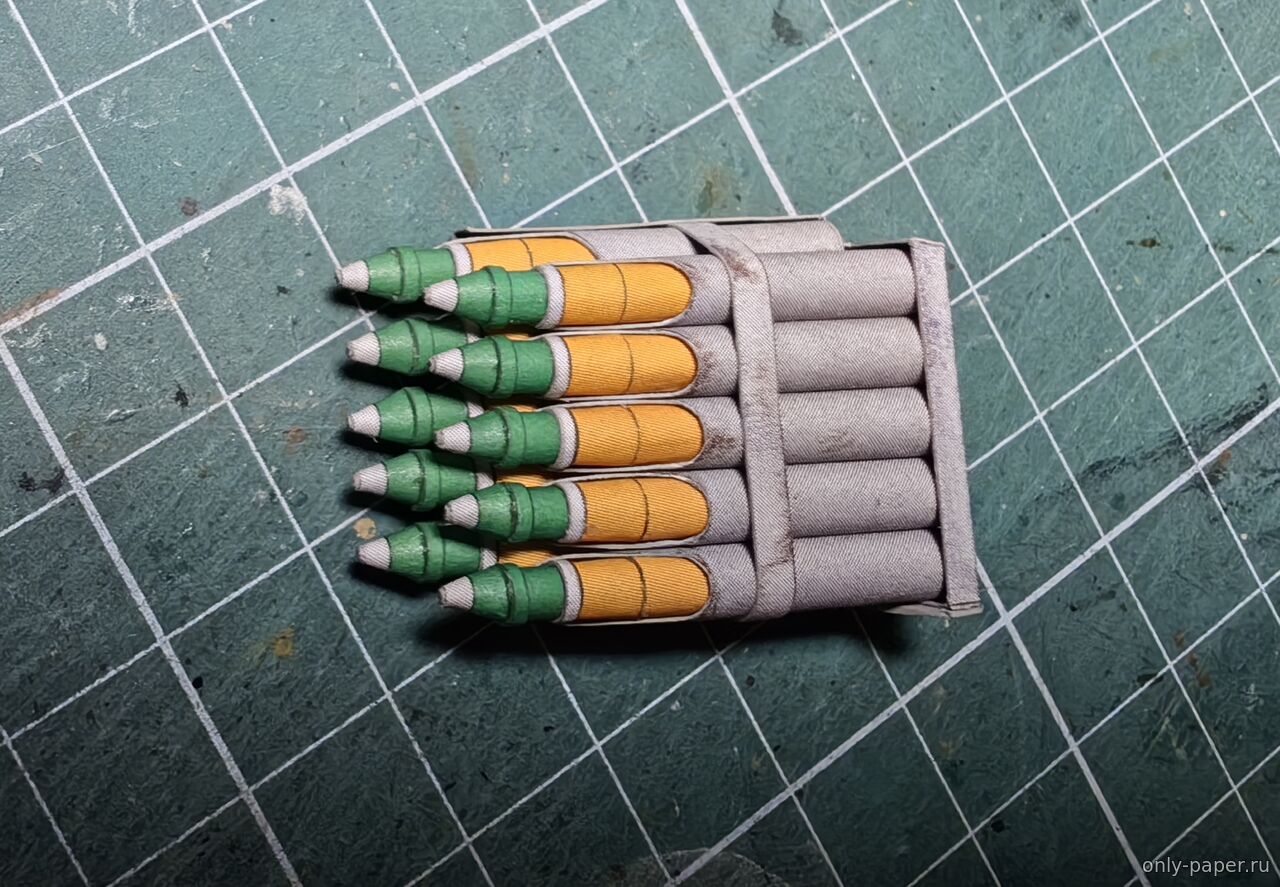

А у меня дело дошло до бронетанкового дзена - сборки 100500 одинаковых деталек. В данном случае - снарядов. Всего их в боеукладке 16 бронебойных и 10 осколочно-фугасных из 7-8 деталей каждый плюс тубусы для хранения. Еще несколько штук в боевой рубке, но пока их делать не стал.

Я поражаюсь маньякам, которые боеукладку за вечер делают 🤪
У меня после часа уже глаза на лоб лезут и хочется все скомкать и выбросить. Поэтому процесс небыстрый 🤣
Сообщение отредактировал rezaf2ai - Воскресенье, 16.11.2025, 19:04 |
| |
|
|
