Лазерный станок мощностью 5 - 10 ватт (синий лазер)
|
|
| HomerSimpson | Дата: Пятница, 11.09.2026, 21:39 | Сообщение # 31 |
Группа: Опытные
Сообщений: 155
Репутация: 28
Награды: 0
Статус: Offline
| Я думаю, для прижима сделать что-то типа контурной рамочки, а то листы бумаги бывают не очень ровные. Посмотрел конструкцию сотового столика - вполне можно сделать самому. Вытяжку подведу снизу стола, на мой взгляд так будет эффективнее. Вообще вытяжной шкаф планирую использовать и как покрасочный
Чем хуже зрение - тем мельче масштаб.
|
| |
|
|
| HomerSimpson | Дата: Четверг, 24.09.2026, 19:16 | Сообщение # 32 |
Группа: Опытные
Сообщений: 155
Репутация: 28
Награды: 0
Статус: Offline
| Привет всем! Вот такой вопрос - лазер 12 ватт может вырезать решётку с ячейкой квадратной отверстие 0,5 мм, перемычка 0,3 мм? Вообще, какое минимальное отверстие можно им сделать?
Чем хуже зрение - тем мельче масштаб.
Сообщение отредактировал HomerSimpson - Четверг, 24.09.2026, 19:17 |
| |
|
|
| marmot | Дата: Четверг, 24.09.2026, 23:10 | Сообщение # 33 |
Группа: Мастера
Сообщений: 496
Репутация: 3348
Награды: 5
Статус: Offline
| Теоретически - да, практически зависит от того, насколько хорошо он сфокусирован, в идеале пятно луча 0,1х0,1, так что возможно, но много будет зависеть также от картона.
Картонные крылья
|
| |
|
|
| marmot | Дата: Пятница, 25.09.2026, 00:10 | Сообщение # 34 |
Группа: Мастера
Сообщений: 496
Репутация: 3348
Награды: 5
Статус: Offline

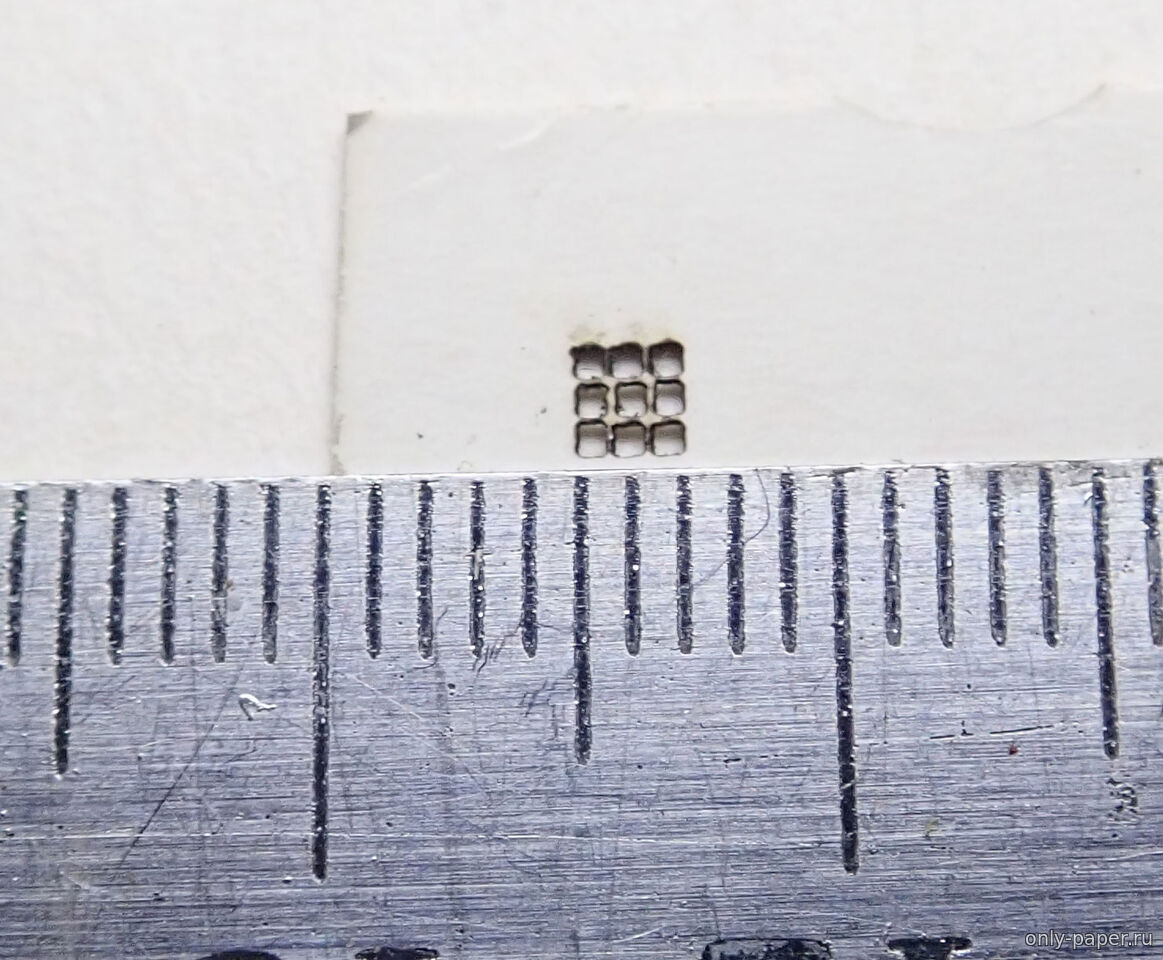

| Навскидку как-то так:

Общий размер чуть больше за счет толщины реза, но я думаю общее представление о возможности дает.
Картонные крылья
|
| |
|
|
| HomerSimpson | Дата: Суббота, 26.09.2026, 16:30 | Сообщение # 35 |
Группа: Опытные
Сообщений: 155
Репутация: 28
Награды: 0
Статус: Offline
| Marmot, спасибо зо ответ! Да ещё и с примером!
Чем хуже зрение - тем мельче масштаб.
|
| |
|
|
| HomerSimpson | Дата: Четверг, 15.10.2026, 02:58 | Сообщение # 36 |
Группа: Опытные
Сообщений: 155
Репутация: 28
Награды: 0
Статус: Offline
| Привет всём! Как вы думаете, насчёт такого варианта стола - рамка из алюминиевого профиля, к ней снизу по периметру прикручен лист текстолита около 4 им и в него скручены с обратной стороны чёрные шурупы 25 мм длиной с шагом 10 мм.? ( шурупов есть много)... Лист укладывается без нажима на острия шурупов и по краям фиксируется малярным скотчем к рамке... В общем, шурупы вместо сотовой сетки...
Чем хуже зрение - тем мельче масштаб.
|
| |
|
|
| filindr | Дата: Четверг, 15.10.2026, 03:04 | Сообщение # 37 |
Группа: Мастера
Сообщений: 1391
Репутация: 1107
Награды: 0
Статус: Offline
| Цитата HomerSimpson (  ) Как вы думаете, насчёт такого варианта стола По личному опыту - шурупов одинаковых не бывает... Если гульба уровня в пределах 2мм не напрягает, то можно попробовать, только шаг великоват - 10мм - мелкие детали могут перекашиваться.
ИЛ-2, Fokker E.II, МПК-220, МиГ-3, МПК"Онега"
|
| |
|
|
| HomerSimpson | Дата: Четверг, 15.10.2026, 03:14 | Сообщение # 38 |
Группа: Опытные
Сообщений: 155
Репутация: 28
Награды: 0
Статус: Offline
|  Вот такого типа, только рамку по периметру поднять до уровня острия шурупов
Чем хуже зрение - тем мельче масштаб.
|
| |
|
|
| HomerSimpson | Дата: Четверг, 15.10.2026, 03:16 | Сообщение # 39 |
Группа: Опытные
Сообщений: 155
Репутация: 28
Награды: 0
Статус: Offline
| Я для того, чтобы детали не проваливались мостики делаю на изображении...
Чем хуже зрение - тем мельче масштаб.
|
| |
|
|
| HomerSimpson | Дата: Четверг, 15.10.2026, 03:20 | Сообщение # 40 |
Группа: Опытные
Сообщений: 155
Репутация: 28
Награды: 0
Статус: Offline
| А высоту выхода шурупов отрегулировать просто рамку закрепляем на лист металла и вкручивается до упора шурупа в металл. Правда регулировать придётся подкручивая руками всё шурупы...
Чем хуже зрение - тем мельче масштаб.
|
| |
|
|
| HomerSimpson | Дата: Четверг, 15.10.2026, 03:23 | Сообщение # 41 |
Группа: Опытные
Сообщений: 155
Репутация: 28
Награды: 0
Статус: Offline
| Кстати сетка тоже не идеал, со временем провисает... А есть и сразу " Амурские волны"
Чем хуже зрение - тем мельче масштаб.
|
| |
|
|
| HomerSimpson | Дата: Четверг, 15.10.2026, 06:15 | Сообщение # 42 |
Группа: Опытные
Сообщений: 155
Репутация: 28
Награды: 0
Статус: Offline
|

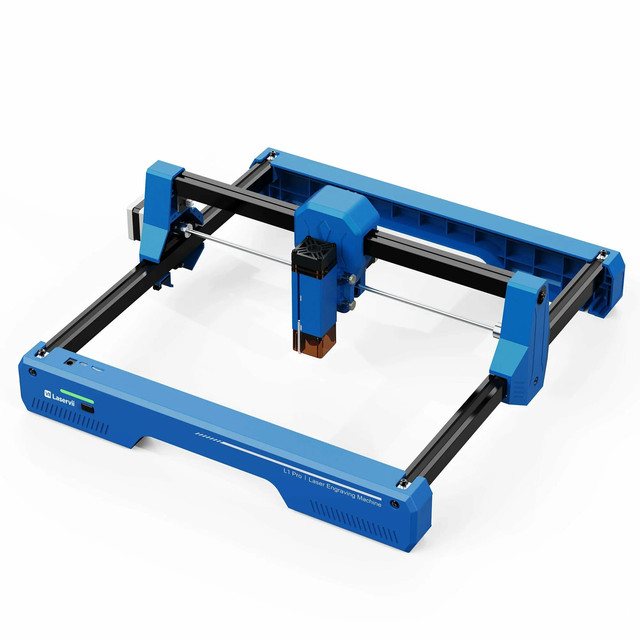

 Вот, собственно, лазер для которого и нужен стол. Покупной дорого, и с размером проблема. Что 300х300 у него по факту 260х260 рабочая поверхность, надо желательно 320х320, но ценник конский, в пол цены станка.... Кстати, картон на фото 1 мм, прорезан на мощности 80 процентов и скорости 1000....
Чем хуже зрение - тем мельче масштаб.
|
| |
|
|
| HomerSimpson | Дата: Пятница, 30.10.2026, 19:45 | Сообщение # 43 |
Группа: Опытные
Сообщений: 155
Репутация: 28
Награды: 0
Статус: Offline
| Привет! Возникла, а скорее она была, что видно на фото выше проблема. Вместо окружности лазер делает овал, а квадрат, вырезанный при развороте его на 90 градусов не входит в отверстие....Поддержка продавца молчит,.Может кто подскажет причину и как от нее избавиться.Раму станка вроде выставил по угольнику, портал движется без особых усилий
Чем хуже зрение - тем мельче масштаб.
|
| |
|
|
| PriemLoma | Дата: Суббота, 31.10.2026, 02:58 | Сообщение # 44 |
Группа: Пользователи
Сообщений: 50
Репутация: 4
Награды: 0
Статус: Offline
| Выставляйте каретку под 90 градусов относительно рамы. У вас перекос осей
Сообщение отредактировал PriemLoma - Суббота, 31.10.2026, 02:59 |
| |
|
|
| AlexxD | Дата: Суббота, 31.10.2026, 17:06 | Сообщение # 45 |
Группа: Модератор
Сообщений: 734
Репутация: 801
Награды: 0
Статус: Offline
| Не соглашусь с предыдущим оратором, если перекос осей то угол бы убежал, я бы проверил калибровку осей - одна ось на винте, вторая на ремне (ремень может быть плохо натянут). Если дело не в люфтах, то как вариант - внести поправочный коэффициент для параметра шагов на сантиметр (или миллиметр), потребуется методика калибровки. Если прошивка позволяет модификацию. В противном случае беда - придется править/искажать исходную картинку/рисунок
|
| |
|
|
