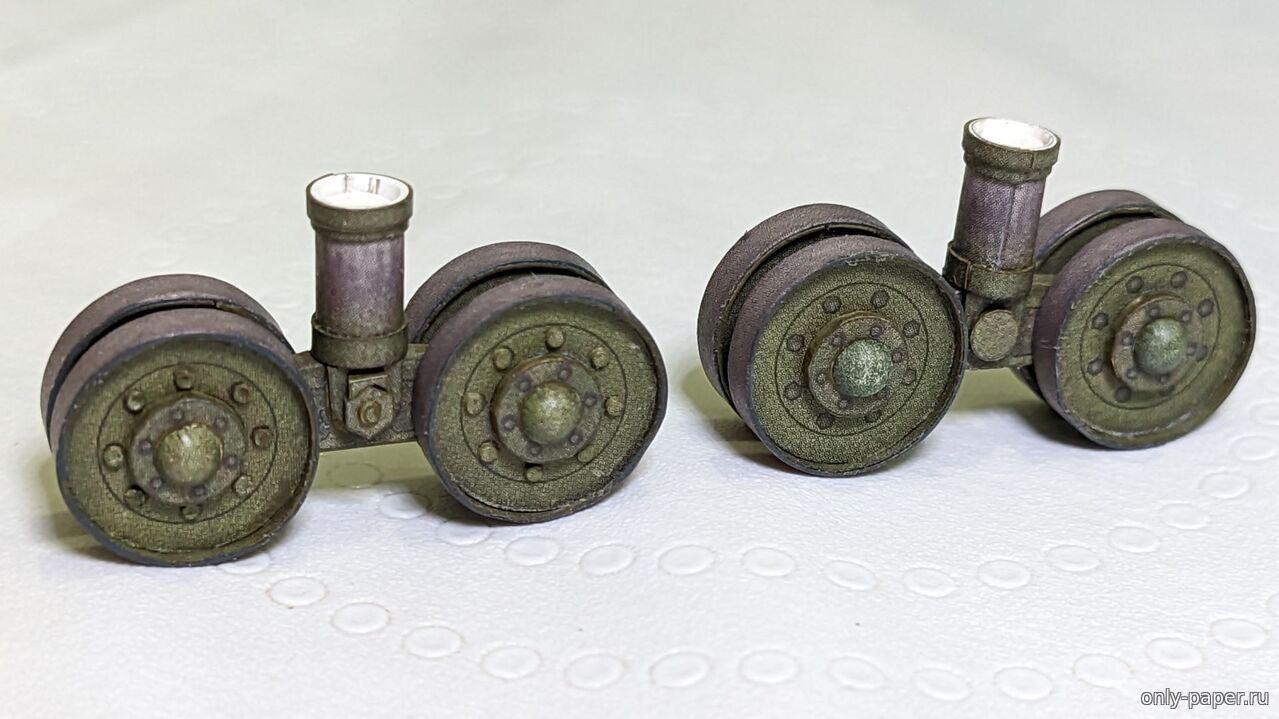

Средний танк Т-28
ShogunДата: Пятница, 04.07.2025, 18:17 | Сообщение # 1
Группа: Опытные
Сообщений: 684
Репутация: 701
Награды: 0
Статус: Offline
Давно не выкладывал процессов сборки и вот начал очередную модель - средний танк Т-28 от WAK, постараюсь освещать процесс, как раньше.

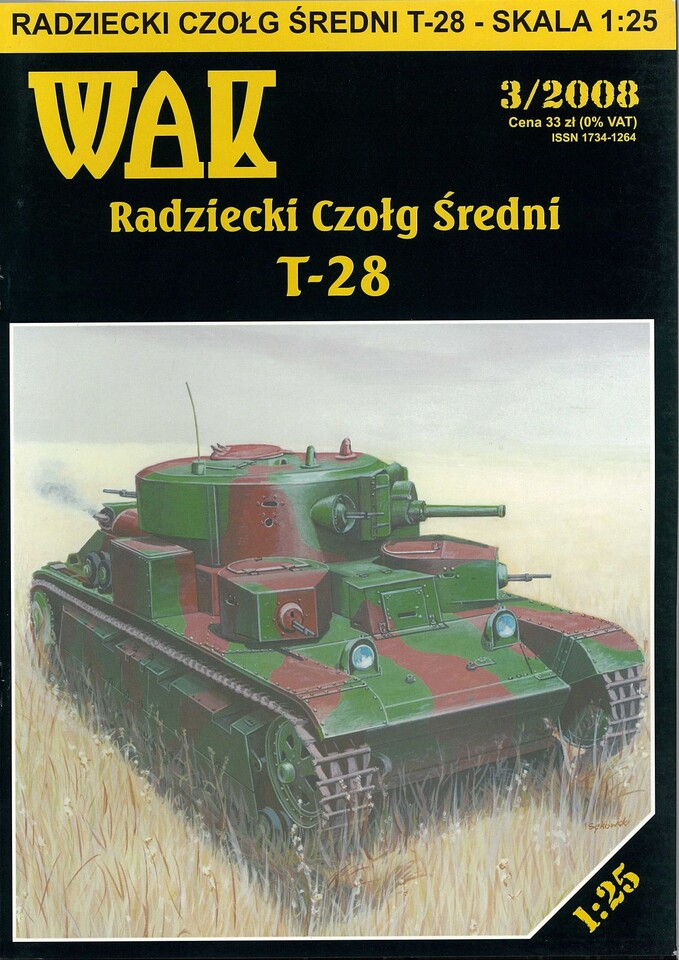

Традиционно обложка:

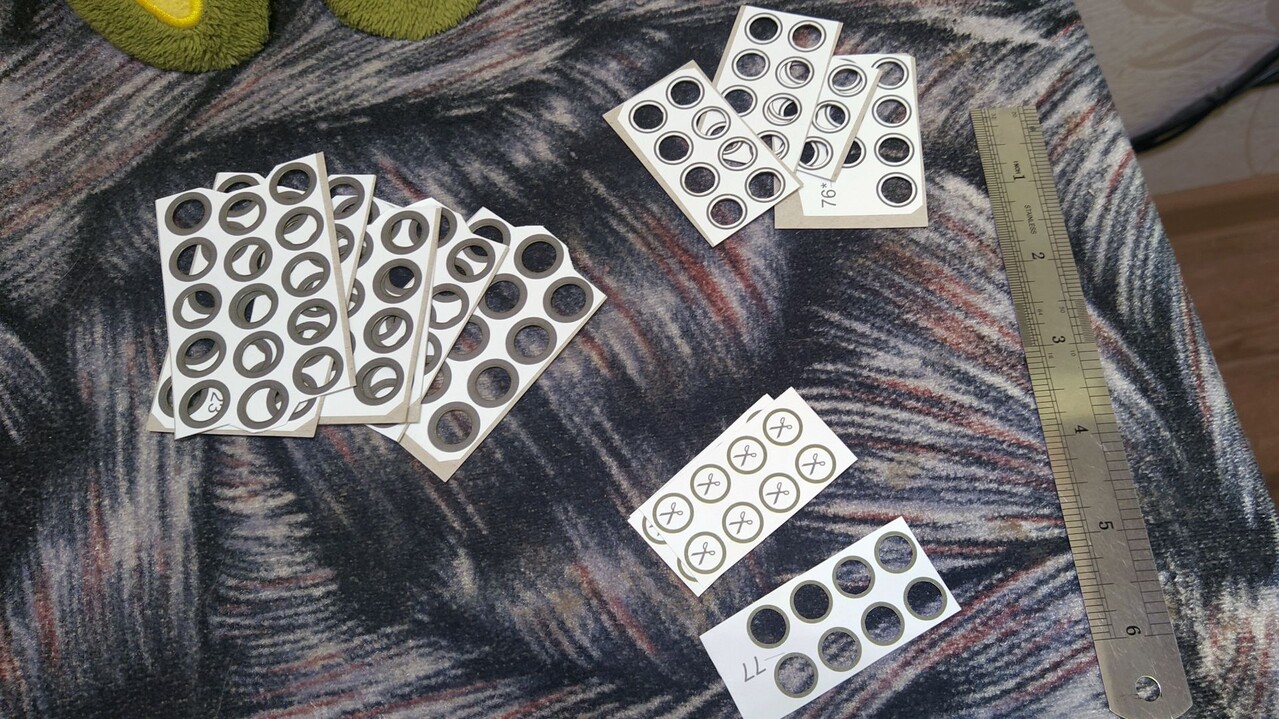

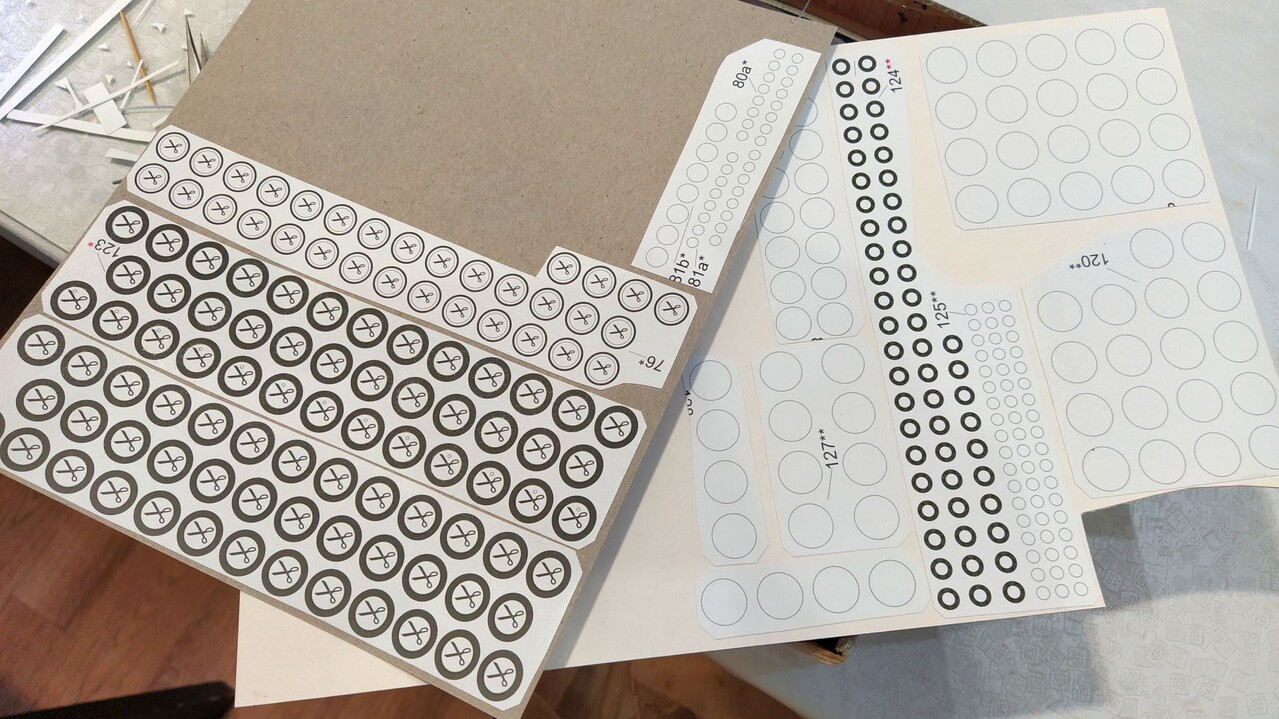

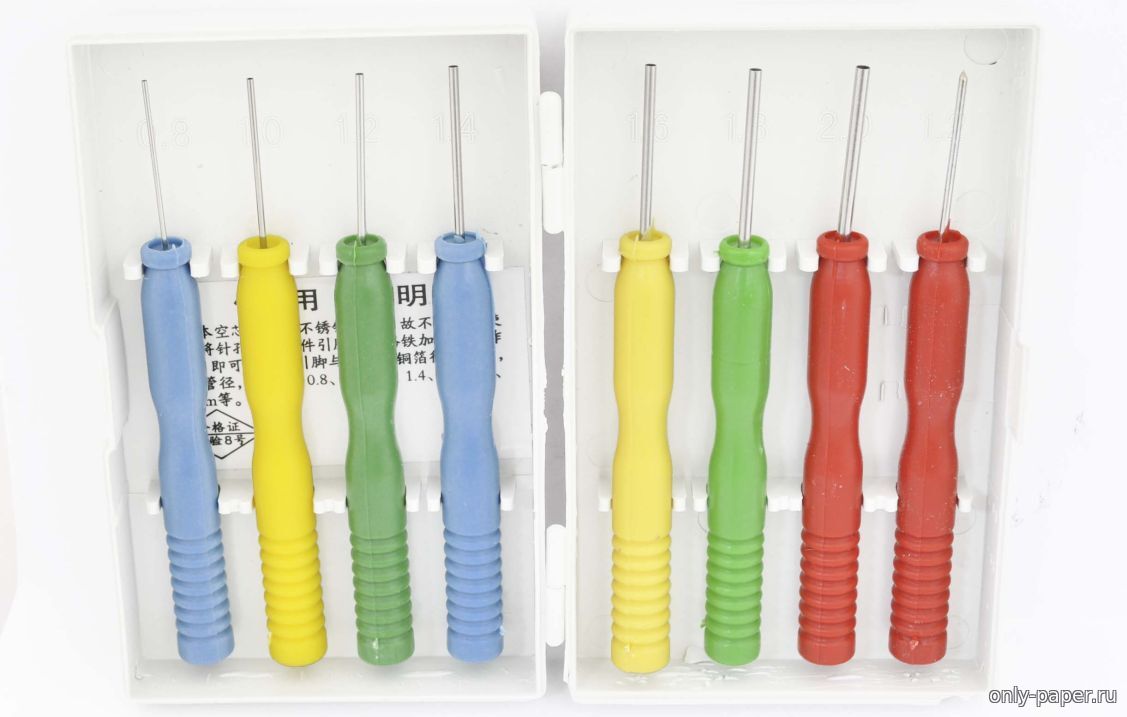

Начать решил с самого "любимого" - ходовой. Наклеил детали как указано на картон 0,5 и 1 мм и приступил к вырезанию кружочков.

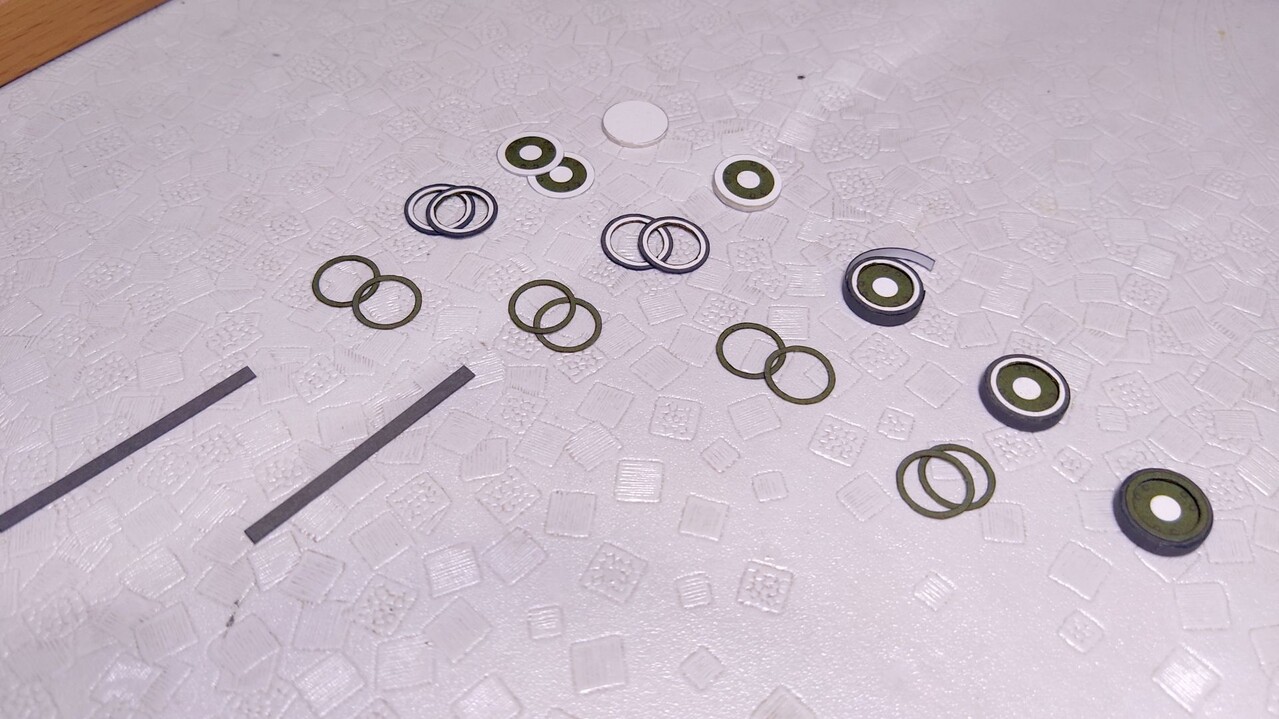

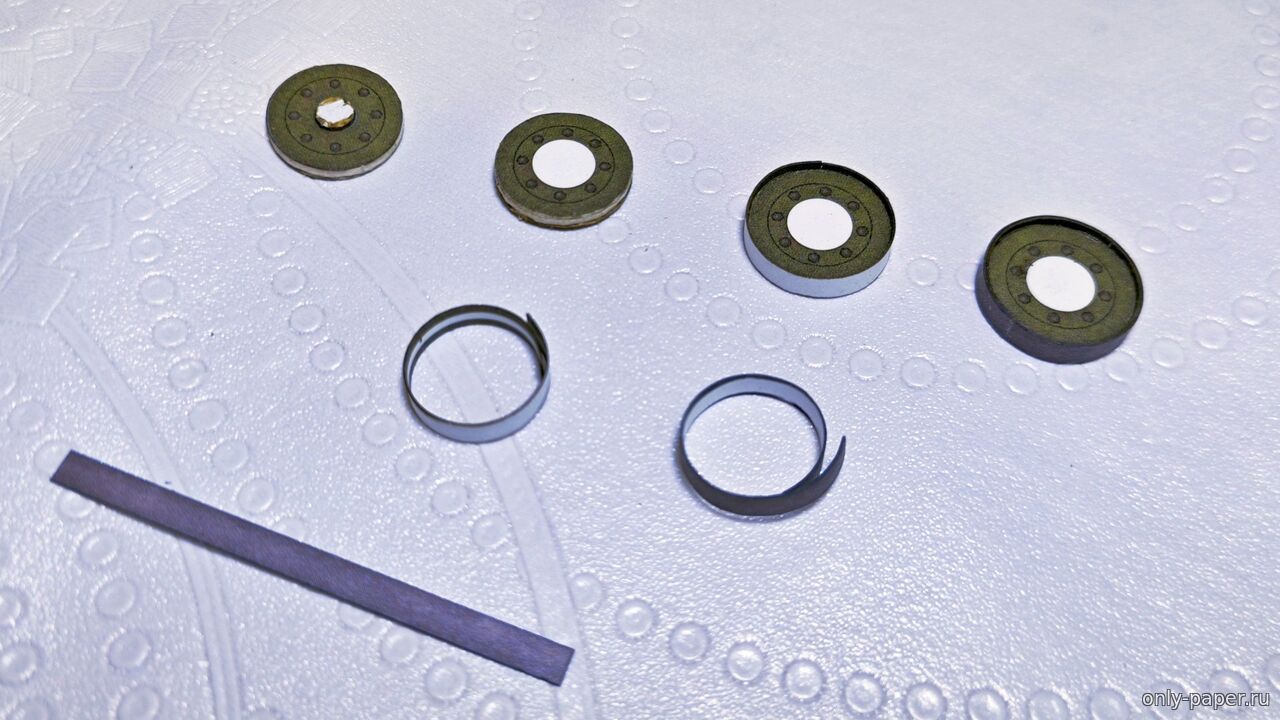

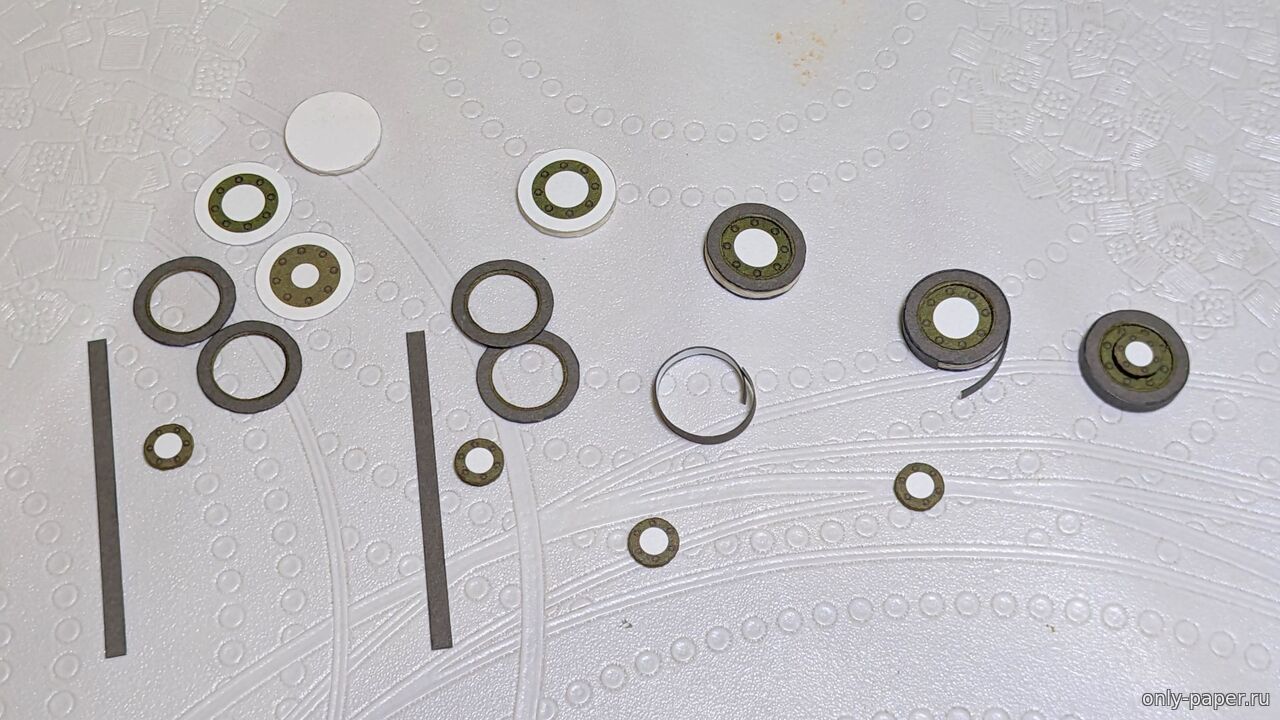

Собираю сначала поддерживающие катки, последовательность вот такая:

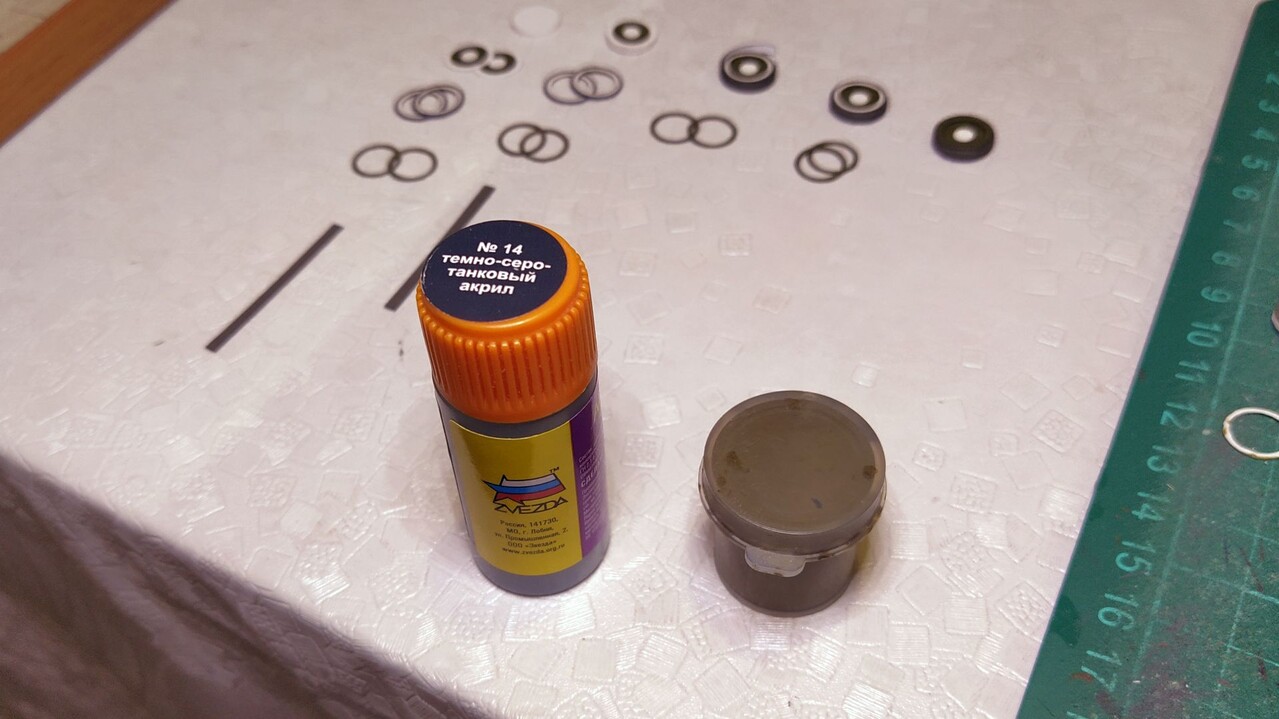

Для подкраски использую акрил от звезды и какого-то давно купленного набора для БТ:

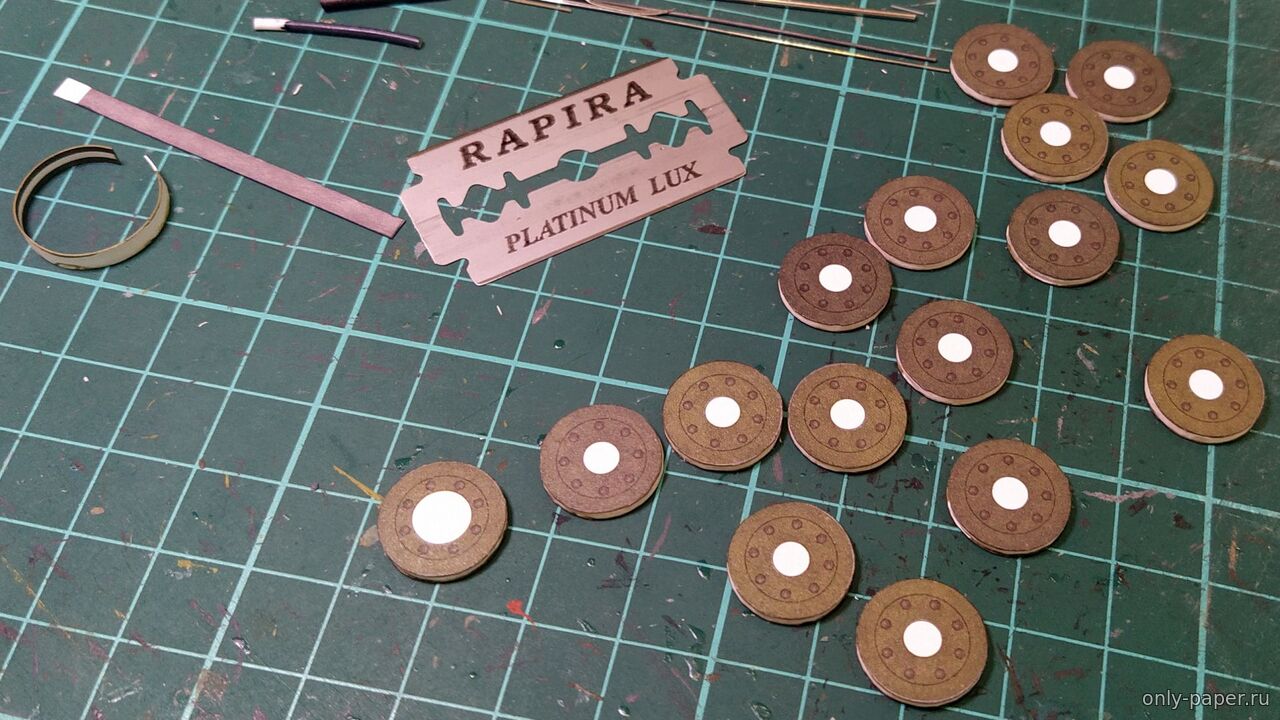

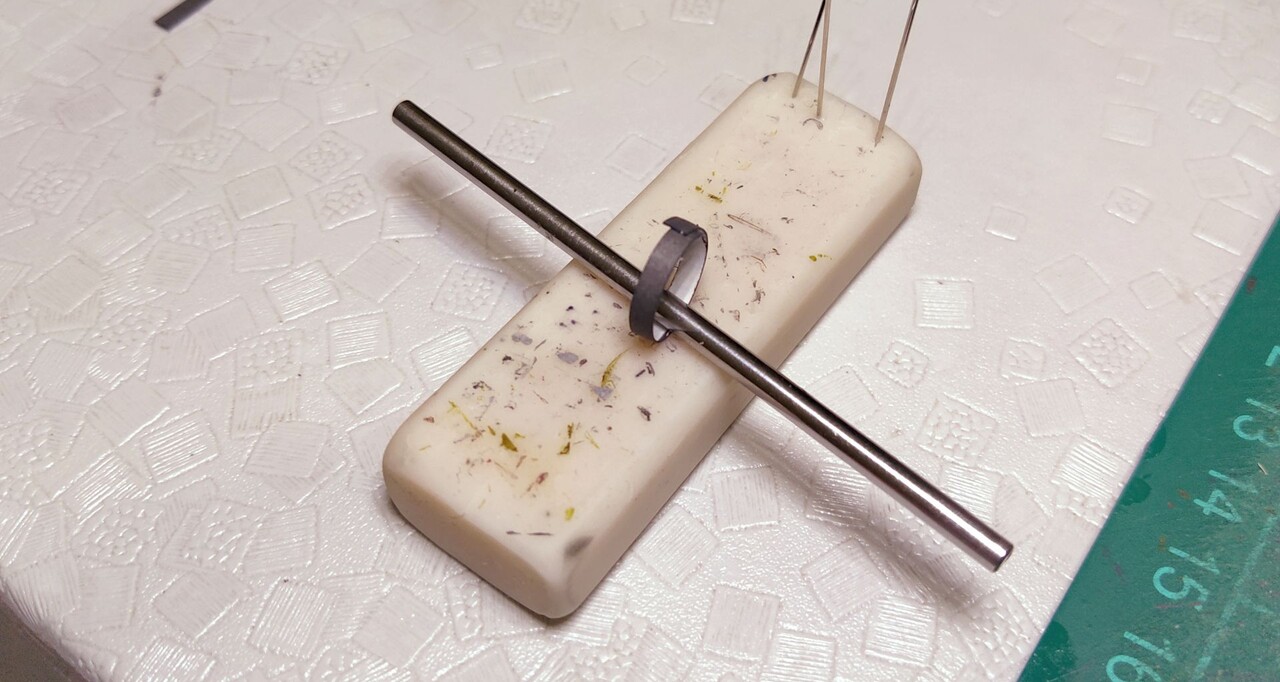

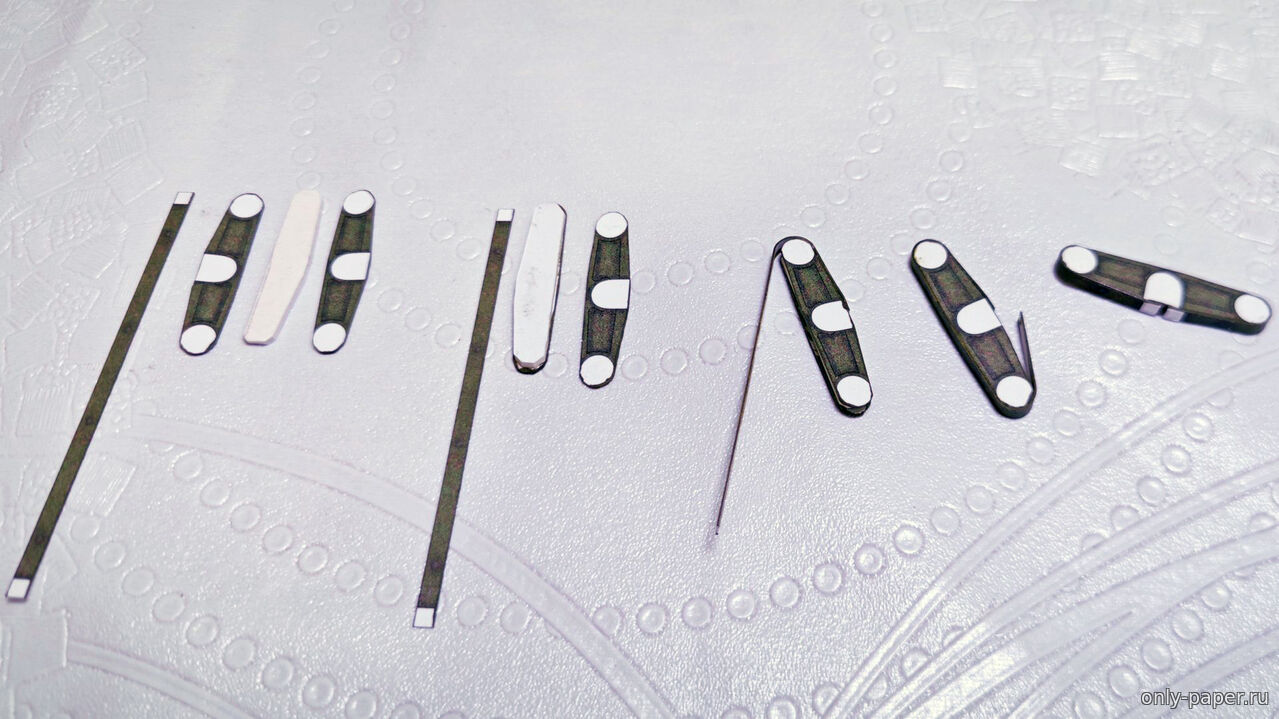

А вот так, с помощью прокатывания стержнем на ластике закругляю ленту для периметра катка. Этим-же стержнем прокатываю стык по периметру катка:

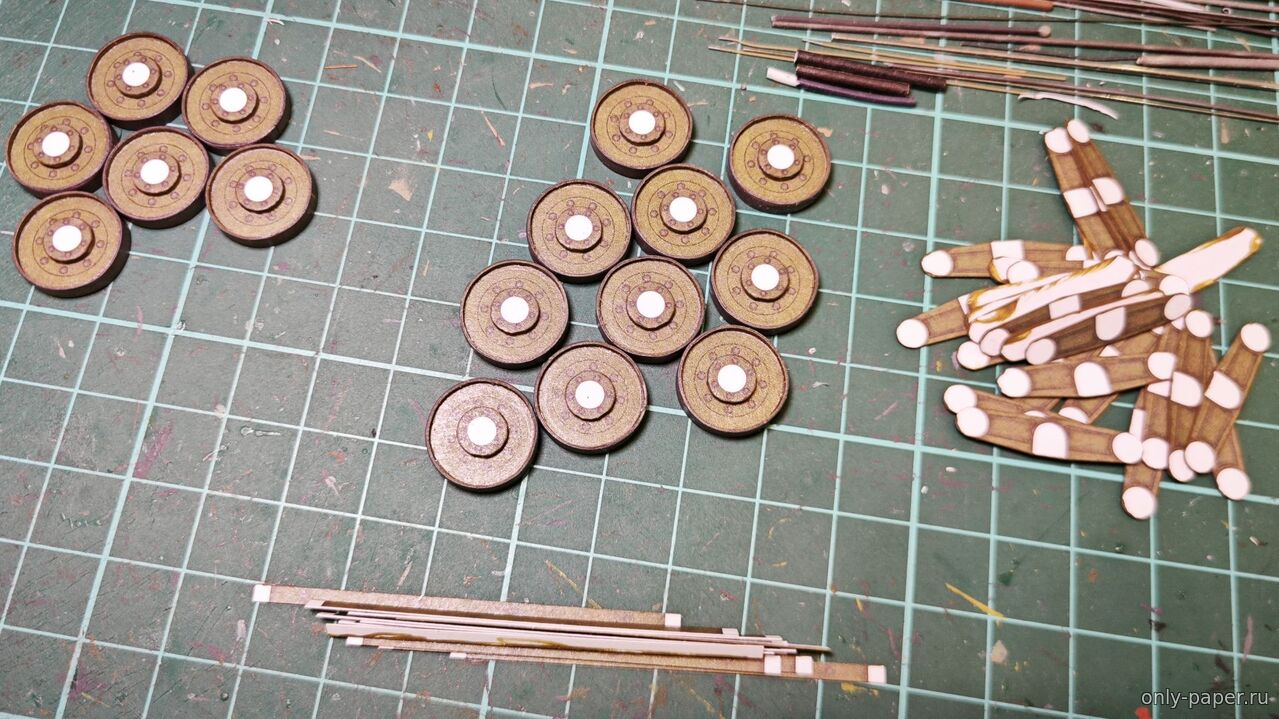

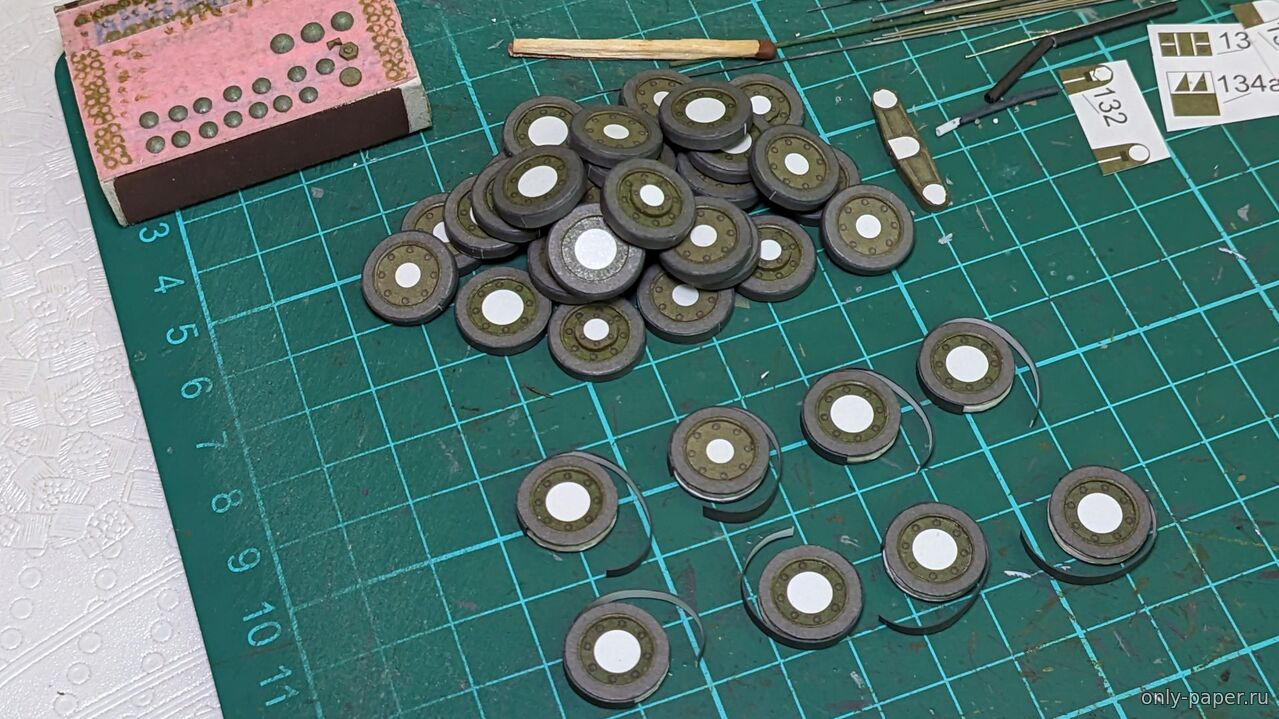

Поддерживающих катков 4 на борт, итого 8 по 2 блина каждый. Итого на этом этапе надо 64 колечка, 48 кружков и 16 полосок :-)
Прикрепления: 0521385.jpg (175.5 Kb) · 2756431.jpg (279.9 Kb) · 0494026.jpg (360.0 Kb) · 7042620.jpg (198.8 Kb) · 1097036.jpg (154.9 Kb) · 8624457.jpg (178.6 Kb)


Сообщение отредактировал Shogun - Пятница, 04.07.2025, 18:18

AlexxDДата: Пятница, 04.07.2025, 23:45 | Сообщение # 2
Группа: Новостной редактор
Сообщений: 621
Репутация: 721
Награды: 0
Статус: Offline
Наблюдаю с интересом. На мелочевке, планы покрупнее пжлст.

ShogunДата: Понедельник, 07.07.2025, 16:54 | Сообщение # 3
Группа: Опытные
Сообщений: 684
Репутация: 701
Награды: 0
Статус: Offline
Цитата AlexxD ()
На мелочевке, планы покрупнее пжлст.

Постараюсь  smile

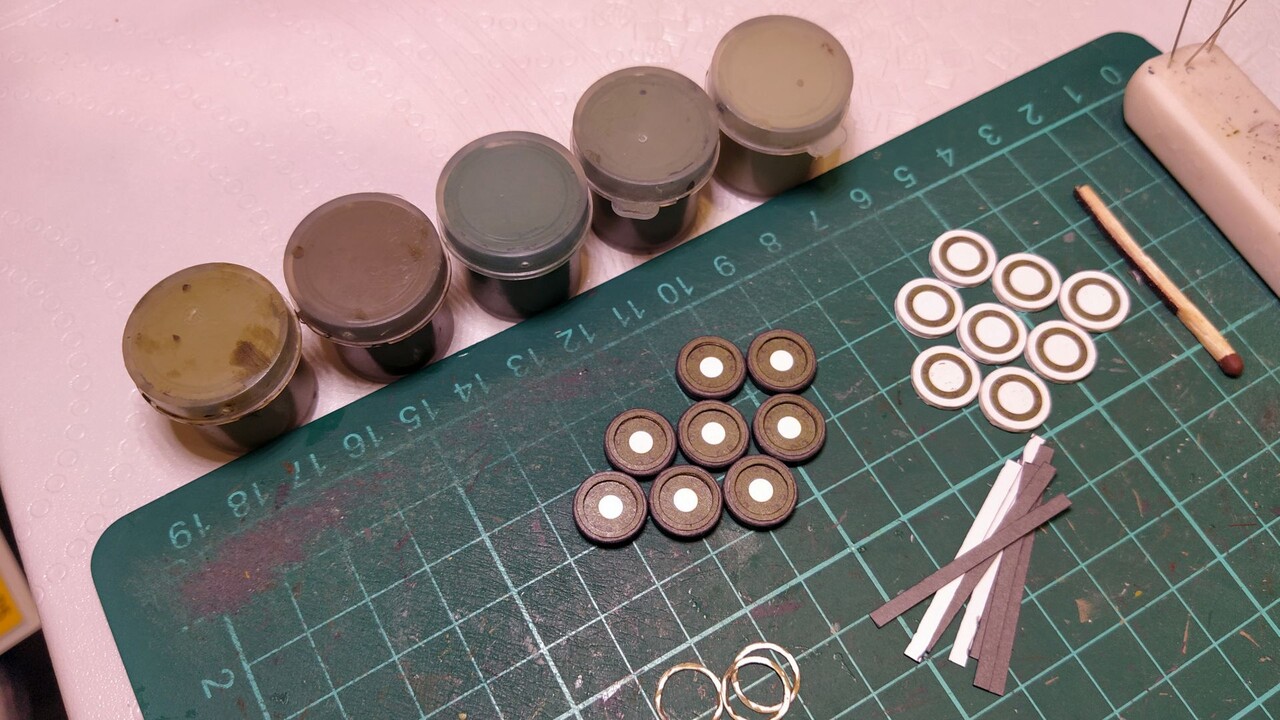

Для проверки того, какой из оттенков зелёного лучше подойдёт, делаю внутренний ряд блинов.  biggrin

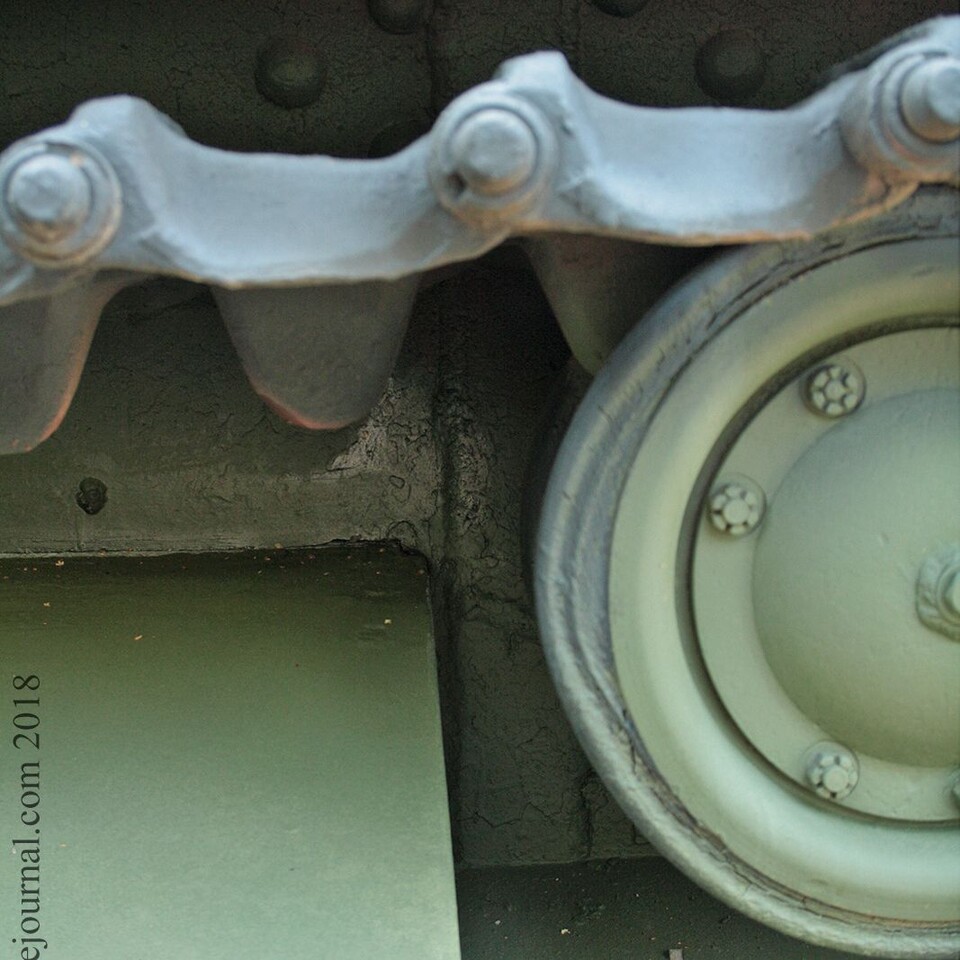

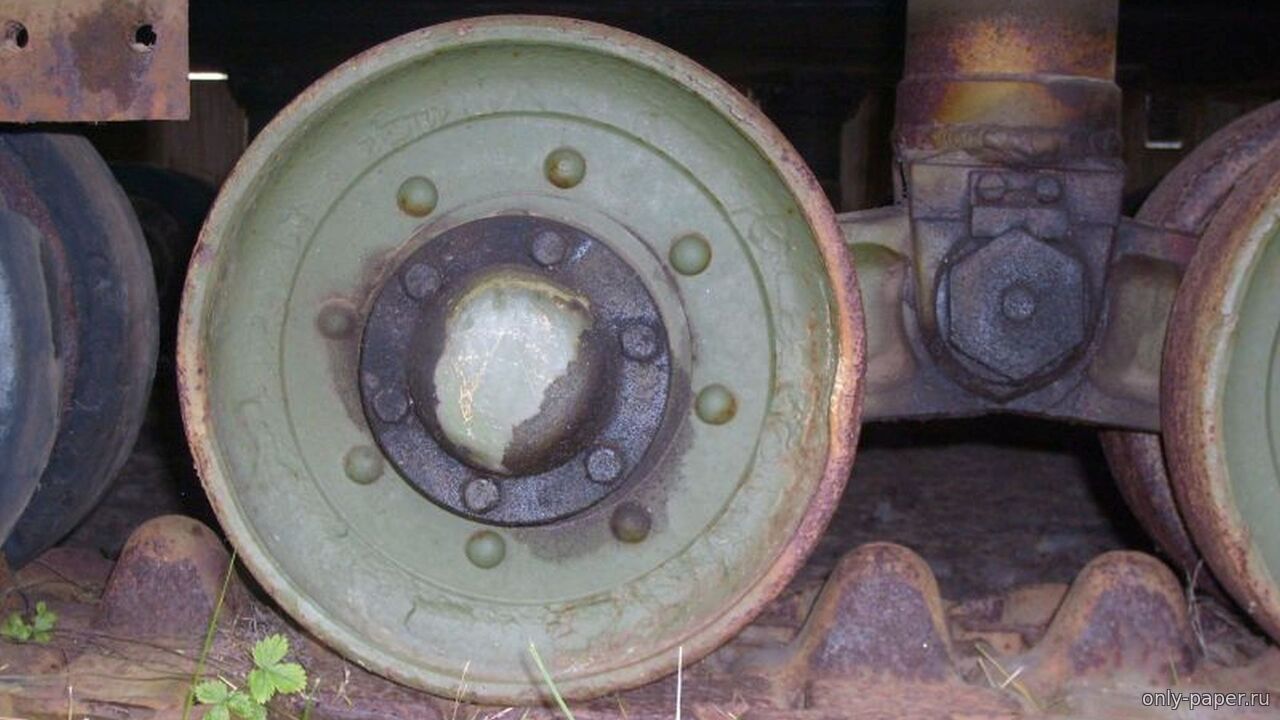

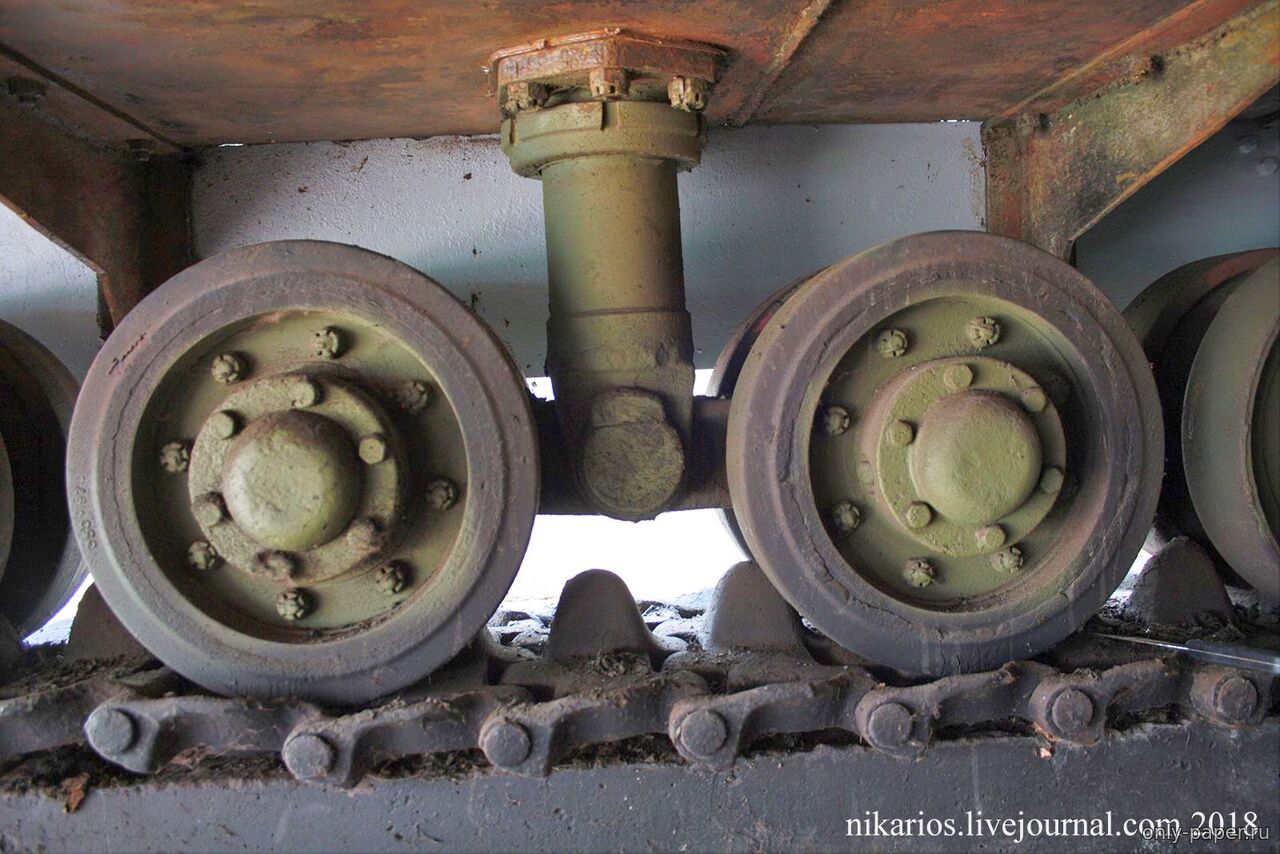

Ну и решил посмотреть, что там по матчасти. В оригинале передняя крышка закрывает всю среднюю часть катка и имеет выпуклую середину:

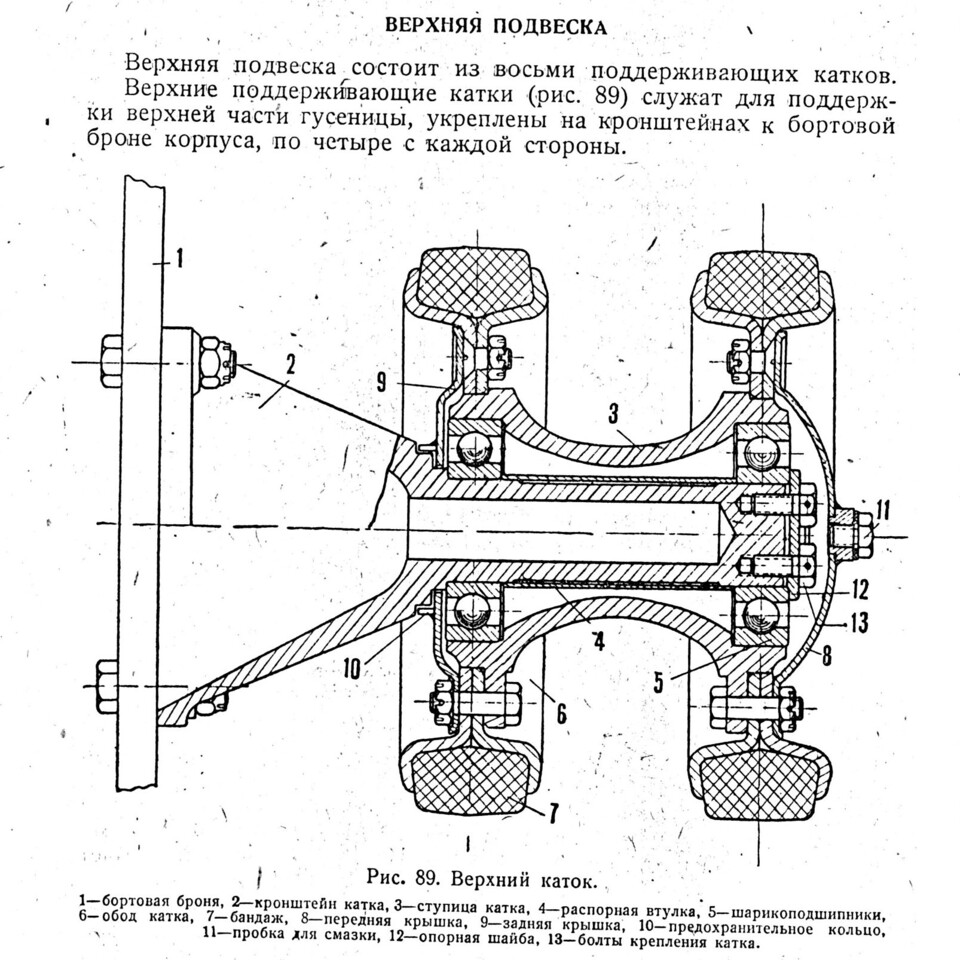

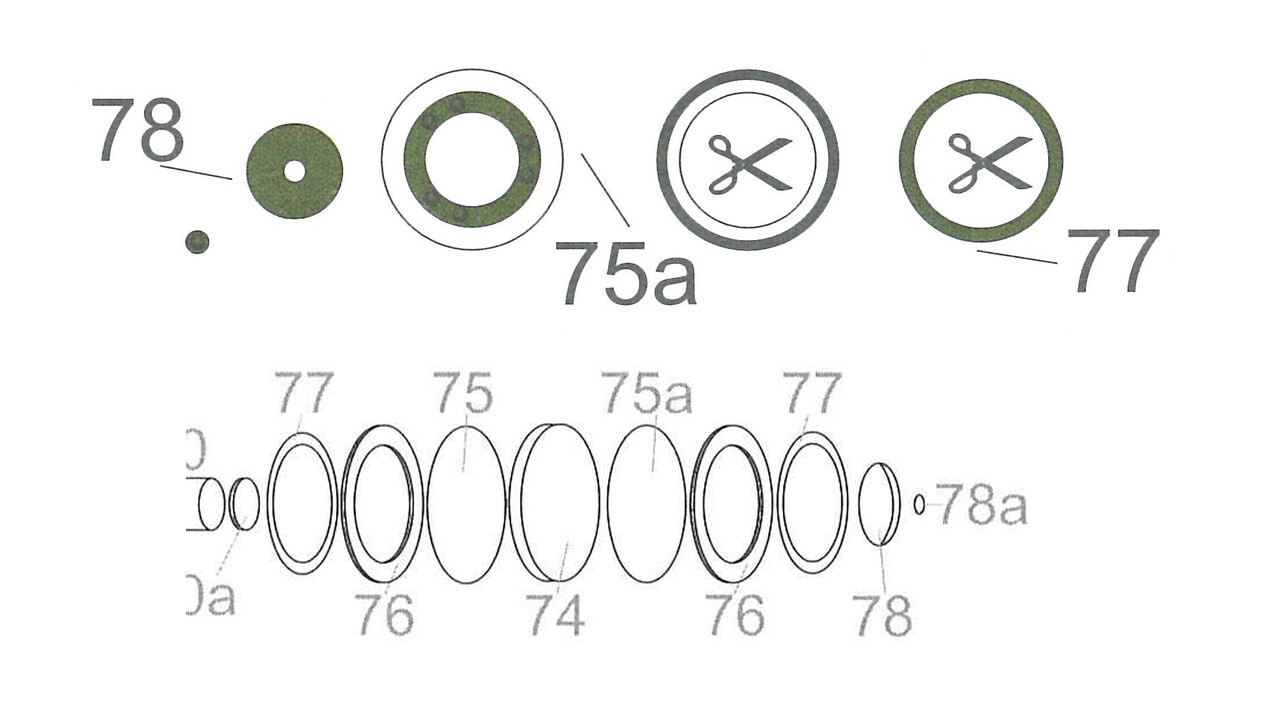

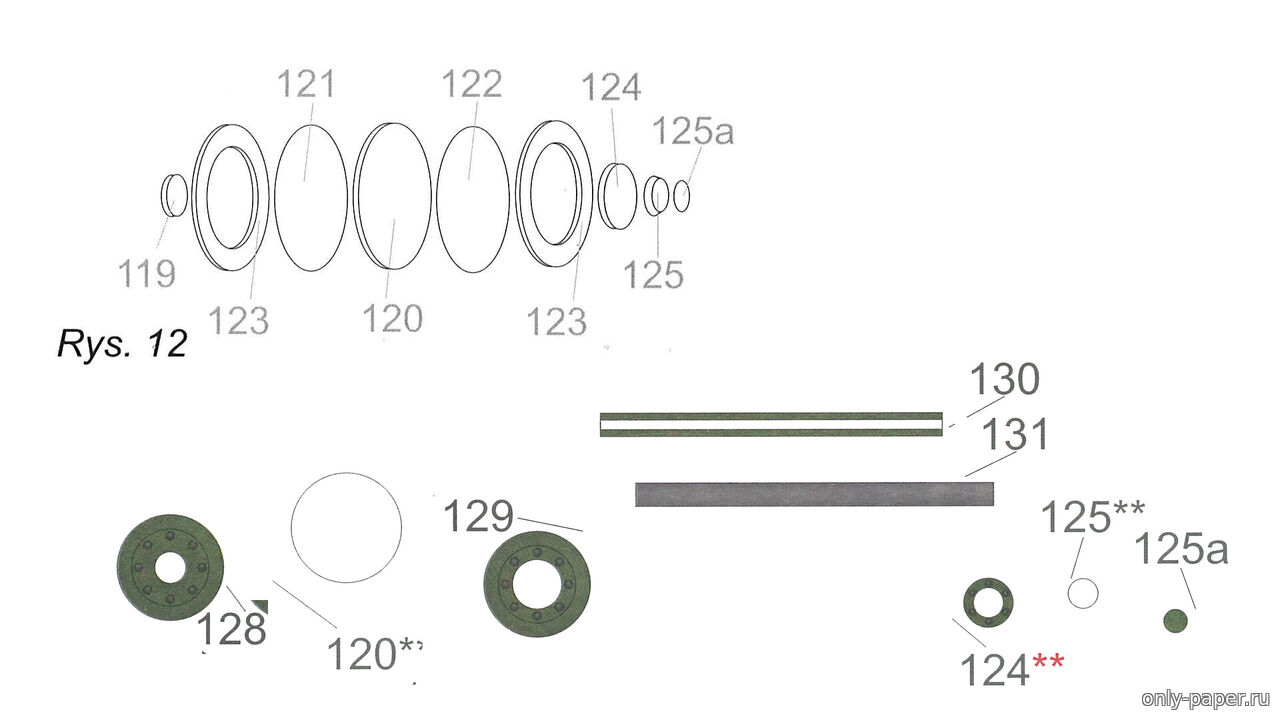

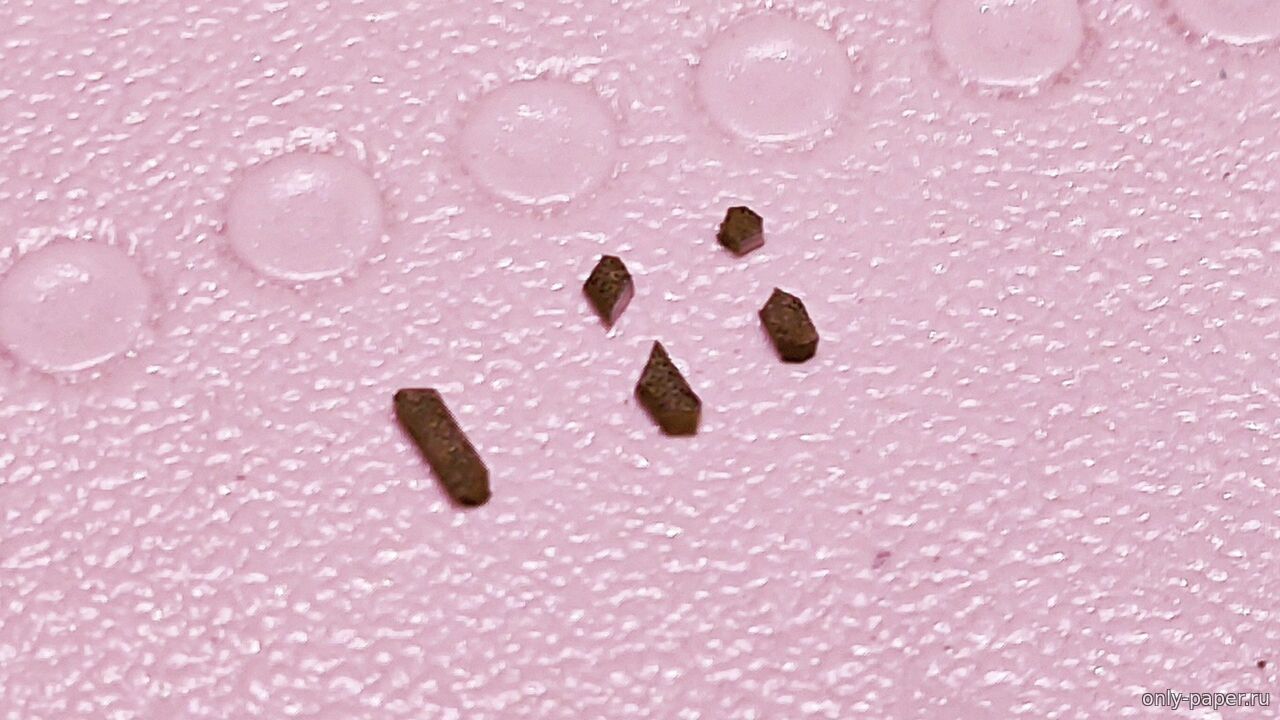

В журнале выпуклая часть дана отдельной деталью. В текстовой инструкции написано что ей надо придать выпуклую форму, в графической инструкции тоже отдельной линией показано что она должна быть выпуклой. Гайки, которыми крепится крышка в журнале не даны отдельно - сделаю из запаса цвета.
Прикрепления: 0493525.jpg (240.3 Kb) · 4822000.jpg (241.5 Kb) · 2104376.jpg (167.5 Kb) · 1267164.jpg (108.2 Kb)

ShogunДата: Вторник, 08.07.2025, 16:26 | Сообщение # 4
Группа: Опытные
Сообщений: 684
Репутация: 701
Награды: 0
Статус: Offline
Решил посмотреть как этот узел реализован в других моделях.

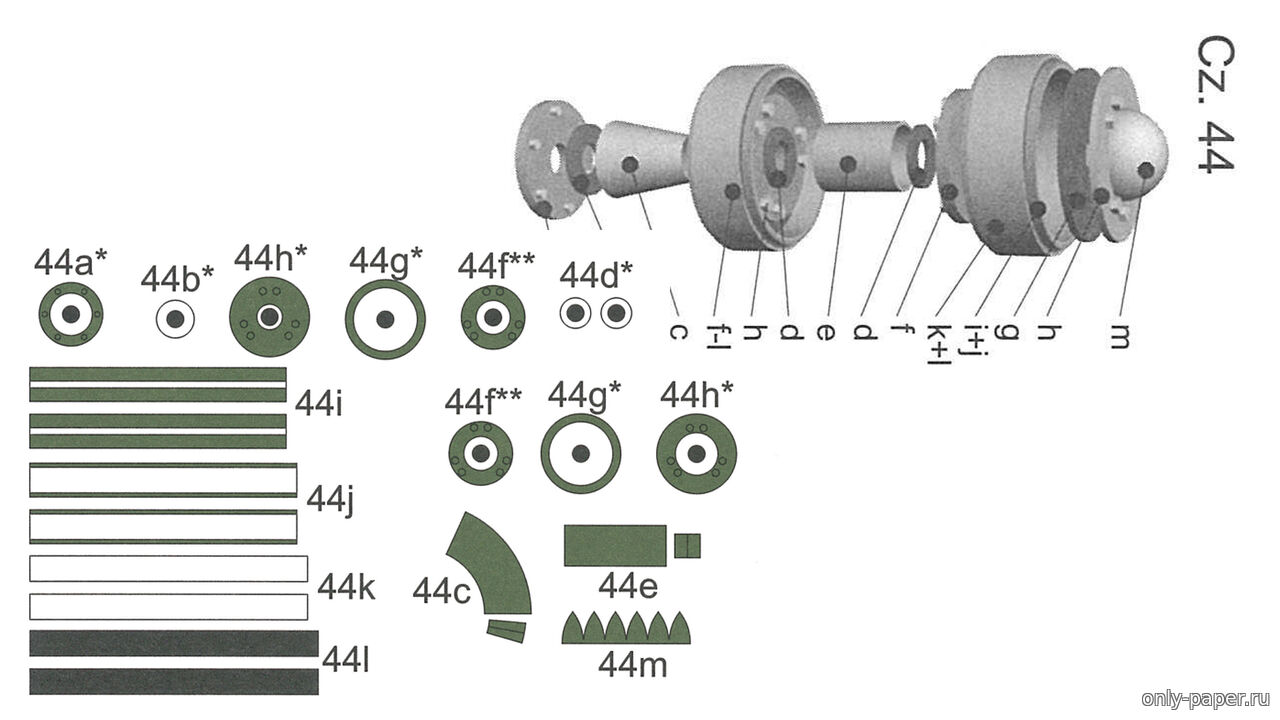

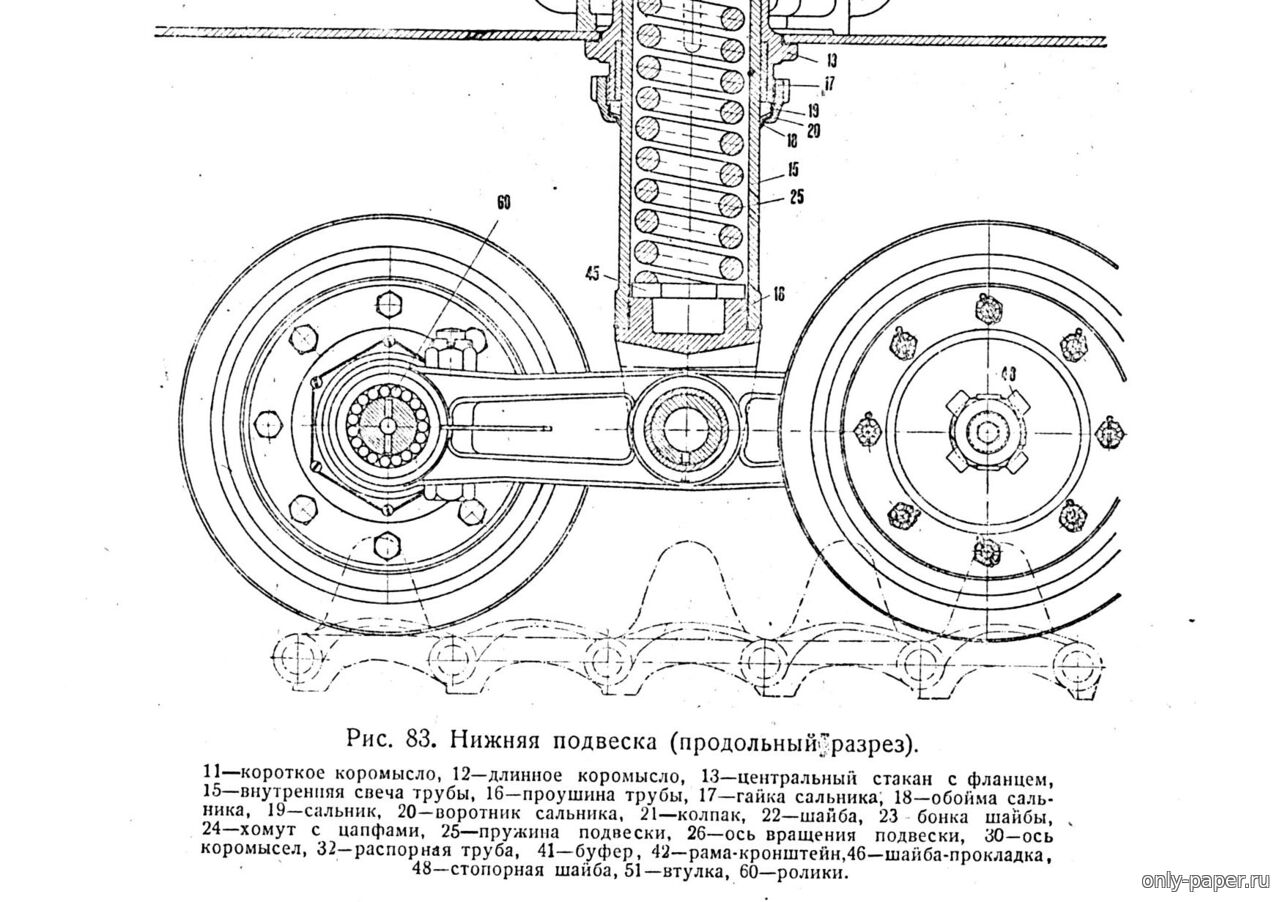

Вот Drafmodel.

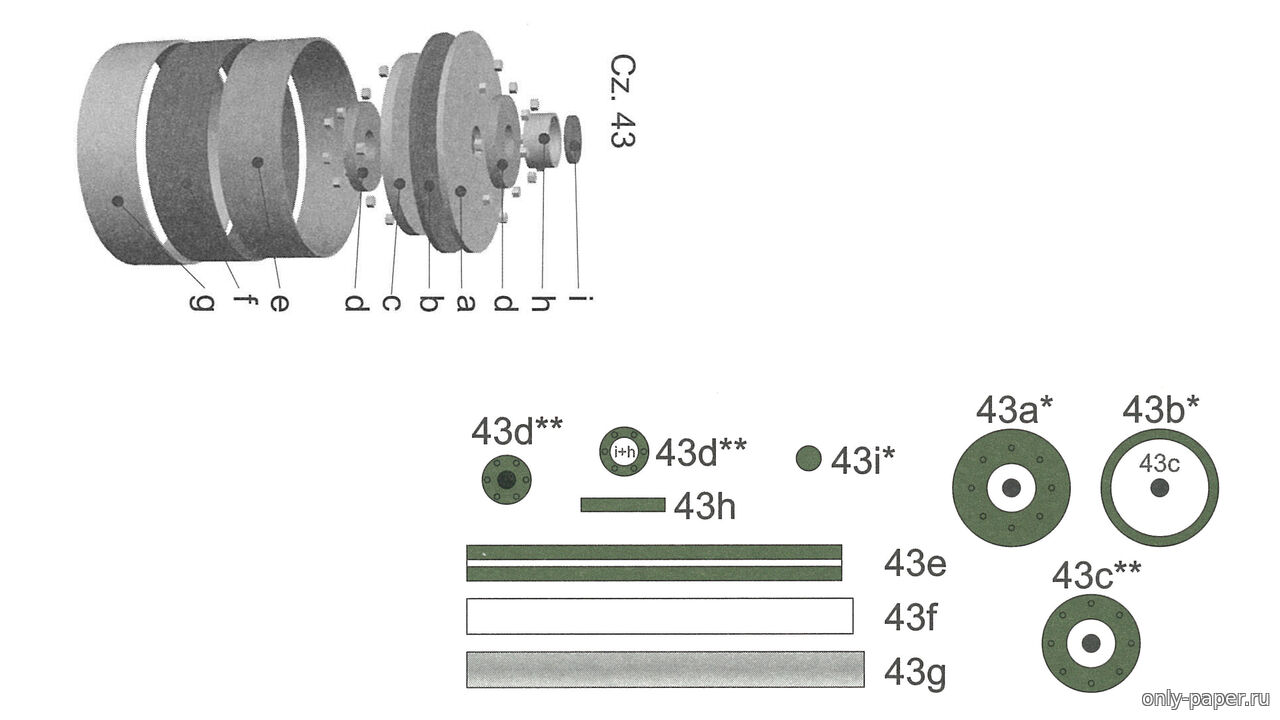

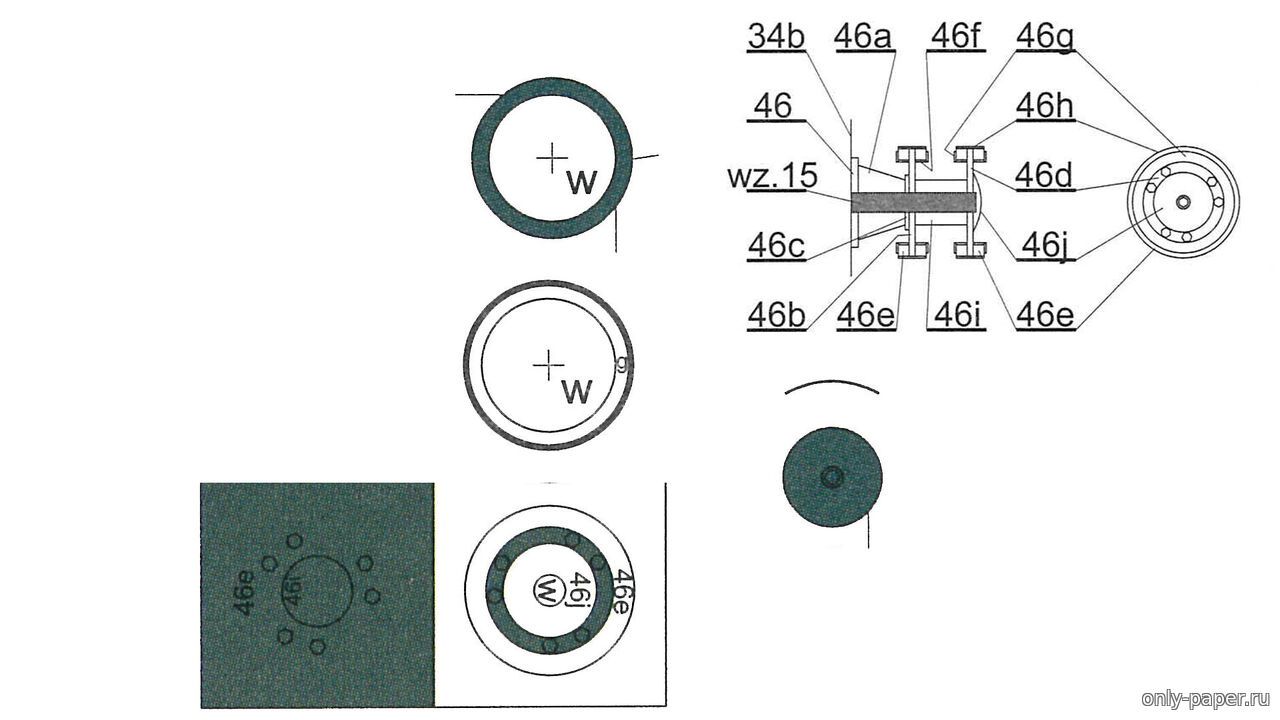

Прикольно что выпуклый центр крышки дан лепестками - вариант, конечно, не очень - трудоёмко, много швов, не копийно (слишком выпуклая получается). Конструкция катка другая - много полосок, а диски вставляются внутрь колец (как мне кажется, подгонять будет сложнее). На схеме изображены объёмные гайки, но в выкройках их нет.

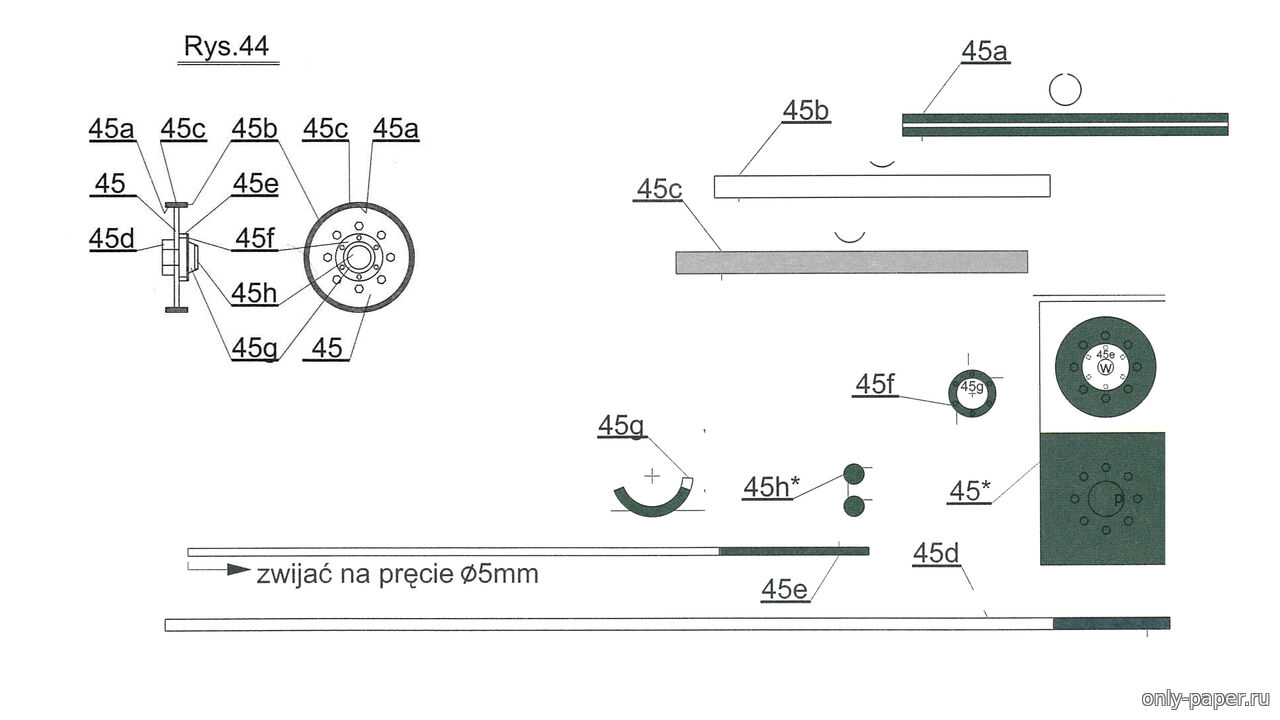

Вот Modelik.
Тут тоже выпуклую часть предлагается отформовать. В целом, конструкция катка схожа с WAK, но больше деталей (добавлены полоски с внутренней стороны колец) и прочнее (за счёт вставляемого внутрь стержня).

Прикрепления: 1545036.jpg (104.6 Kb) · 4051564.jpg (102.9 Kb)


Сообщение отредактировал Shogun - Вторник, 08.07.2025, 16:29

vbiehbyДата: Среда, 09.07.2025, 00:07 | Сообщение # 5
Группа: Опытные
Сообщений: 46
Репутация: 344
Награды: 0
Статус: Offline
С удовольствием понаблюдаю за сборкой.

ShogunДата: Пятница, Вчера, 20:31 | Сообщение # 6
Группа: Опытные
Сообщений: 684
Репутация: 701
Награды: 0
Статус: Offline
Цитата vbiehby ()
С удовольствием понаблюдаю за сборкой.

Но придётся набраться терпения, думаю, будет долго  smile

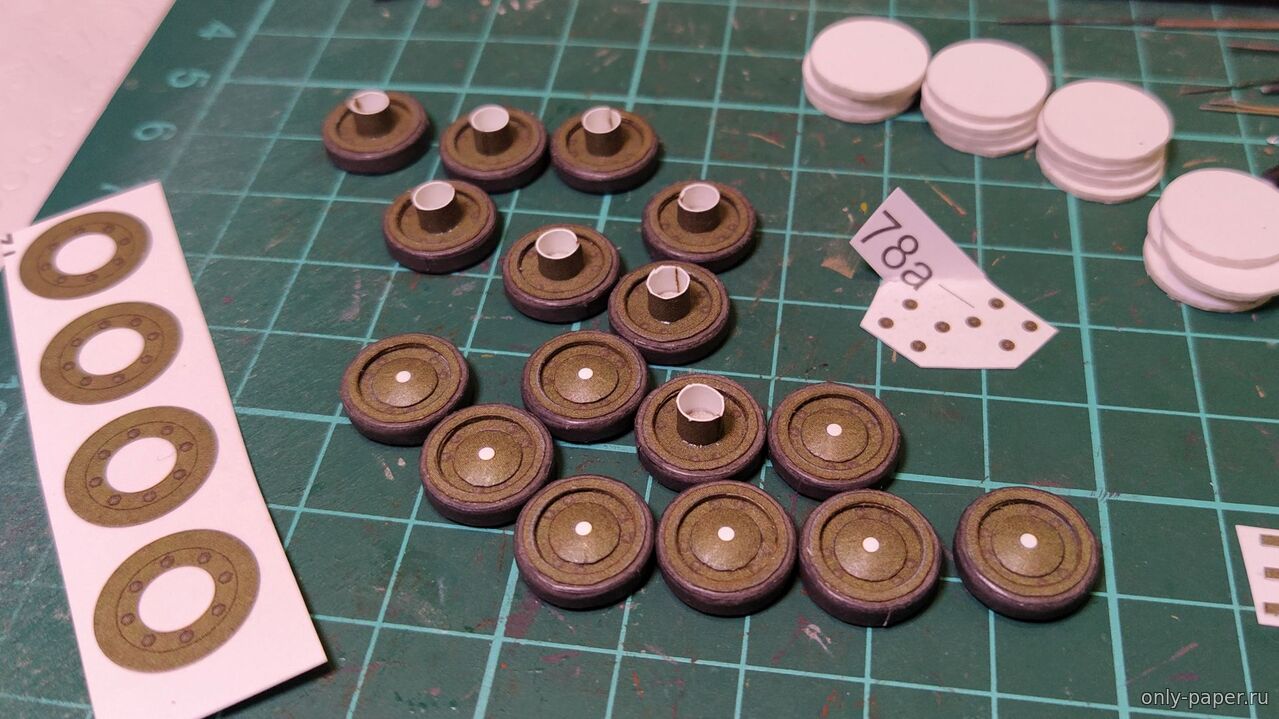

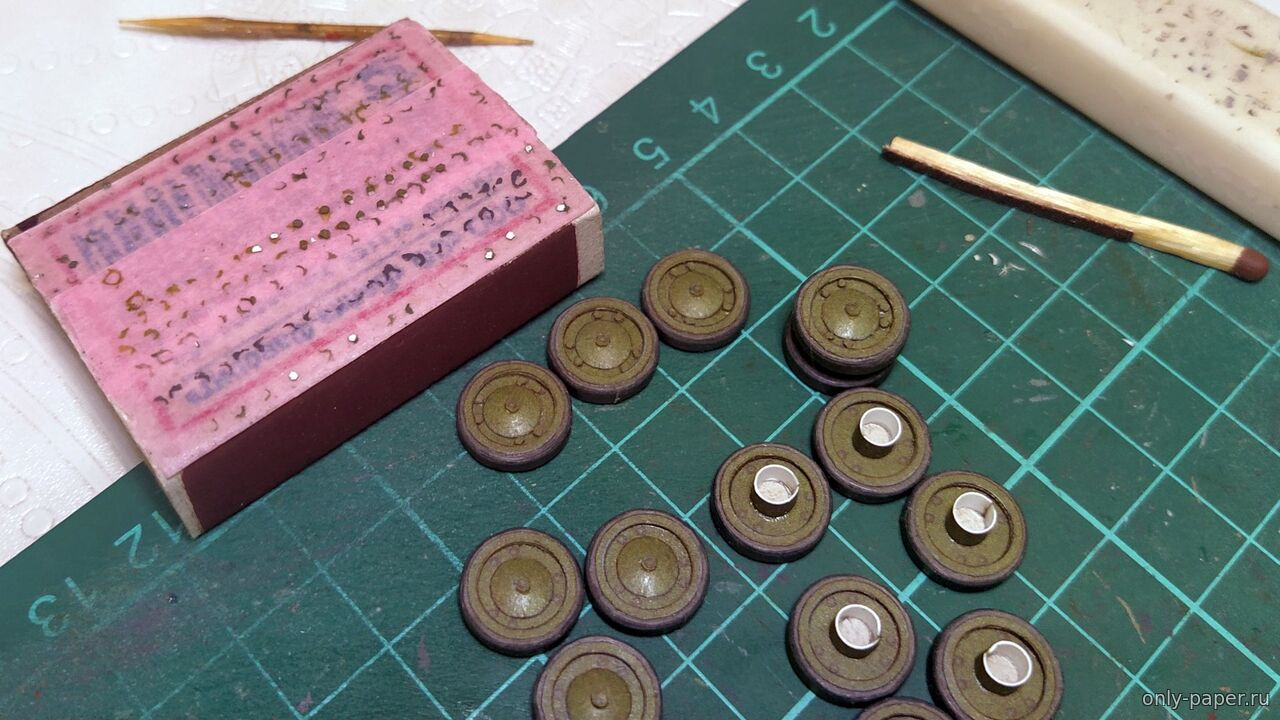

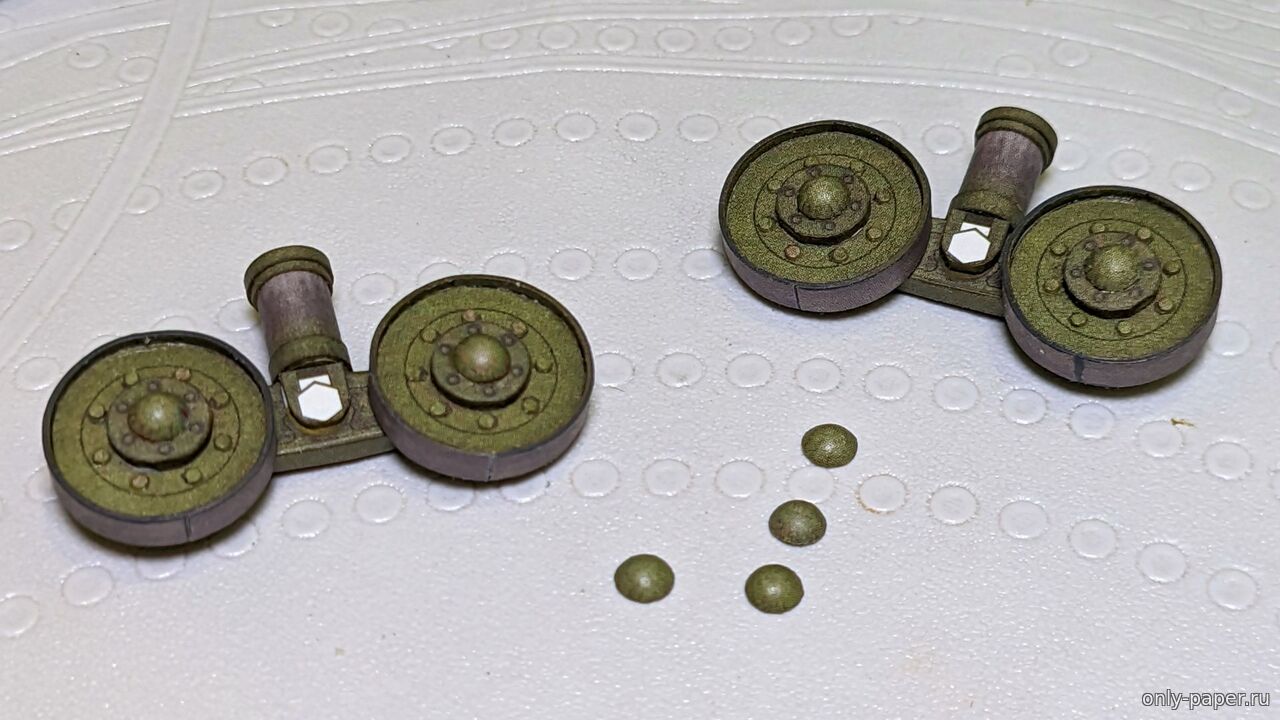

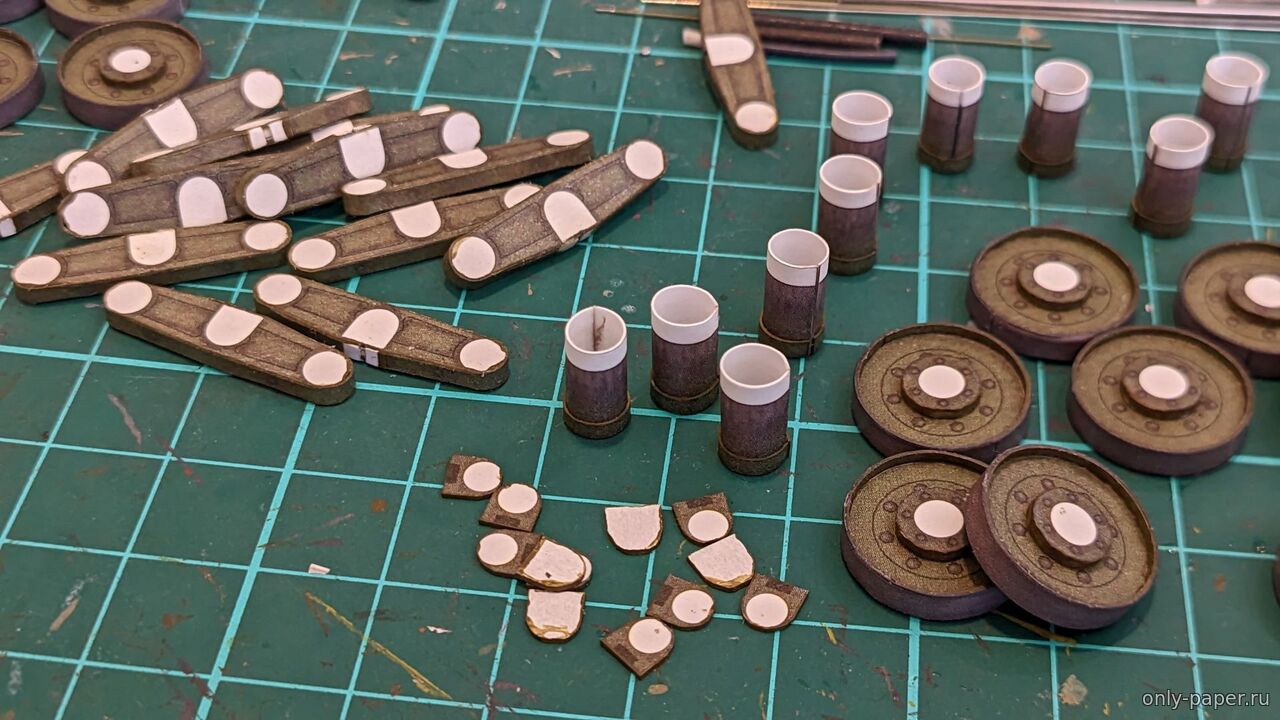

Приклеил крышки к наружным блинам, а к внутренним - ступицы, которые будут блины разделять:

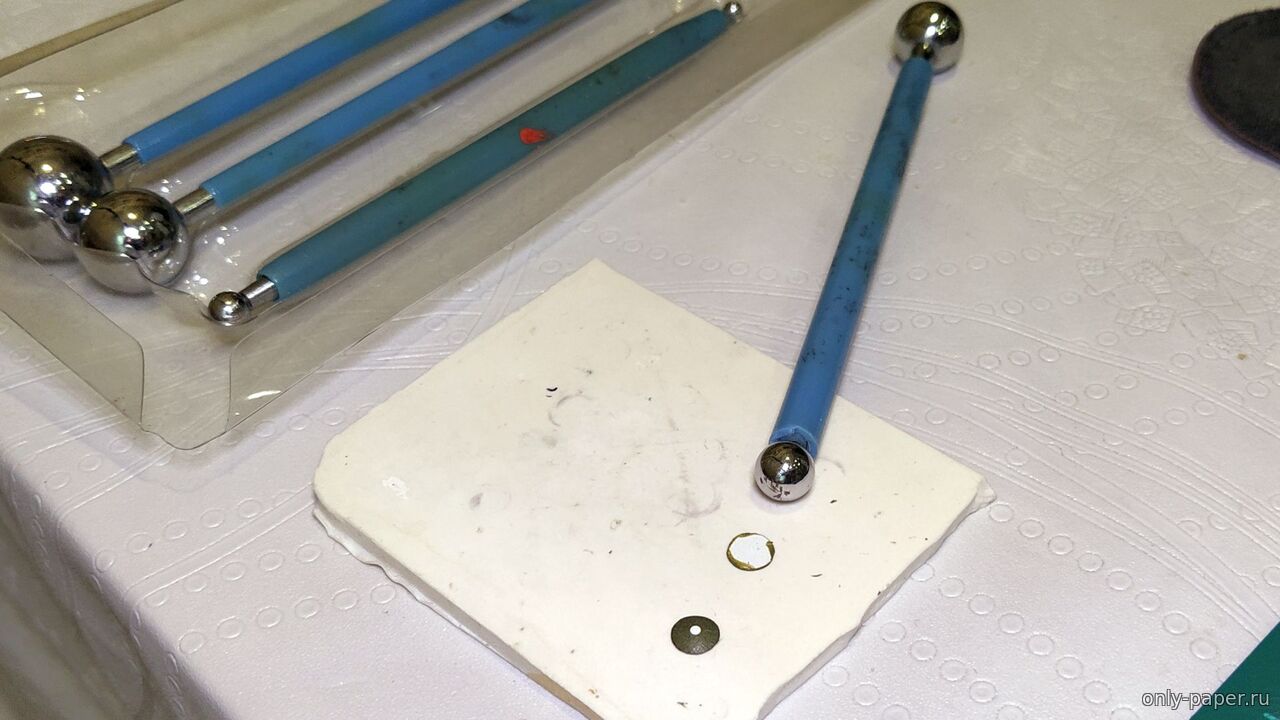

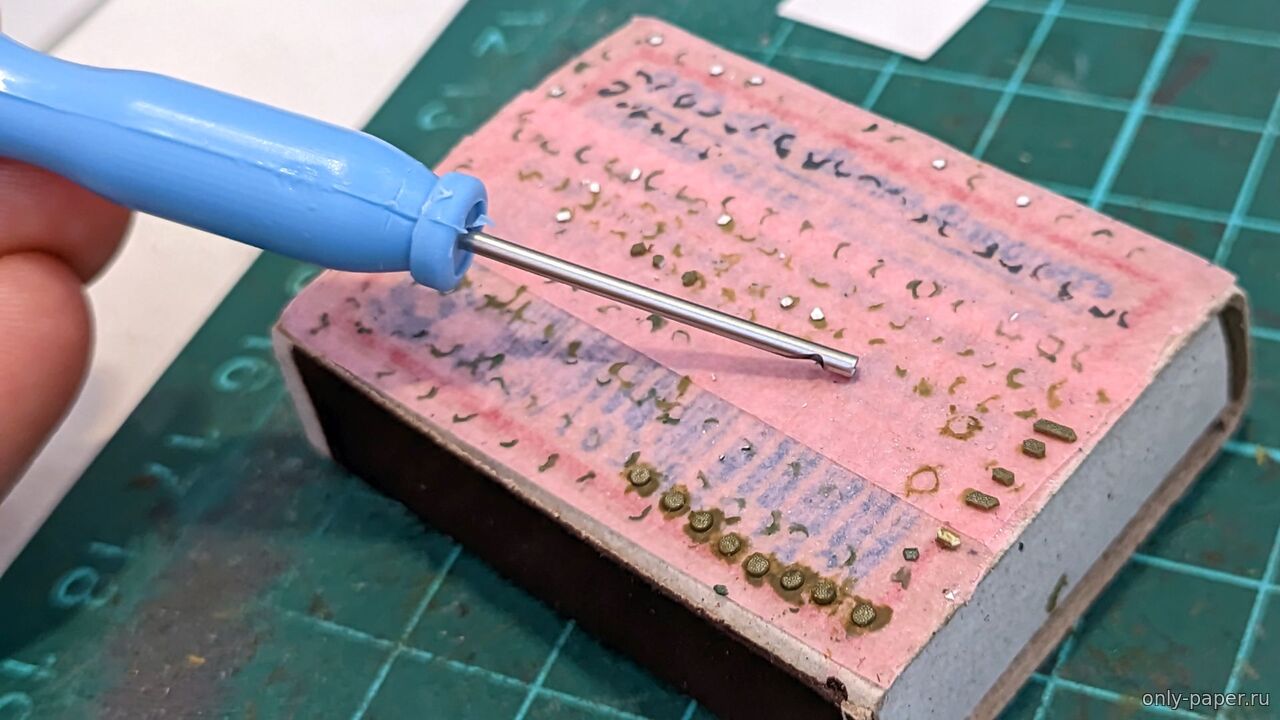

Выпуклость придавал с помощью приспособы с шариком (они продаются как инструмент для кондитеров) на куске листового силикона:

Прикрепления: 1975735.jpg (160.1 Kb) · 6065735.jpg (111.7 Kb)
