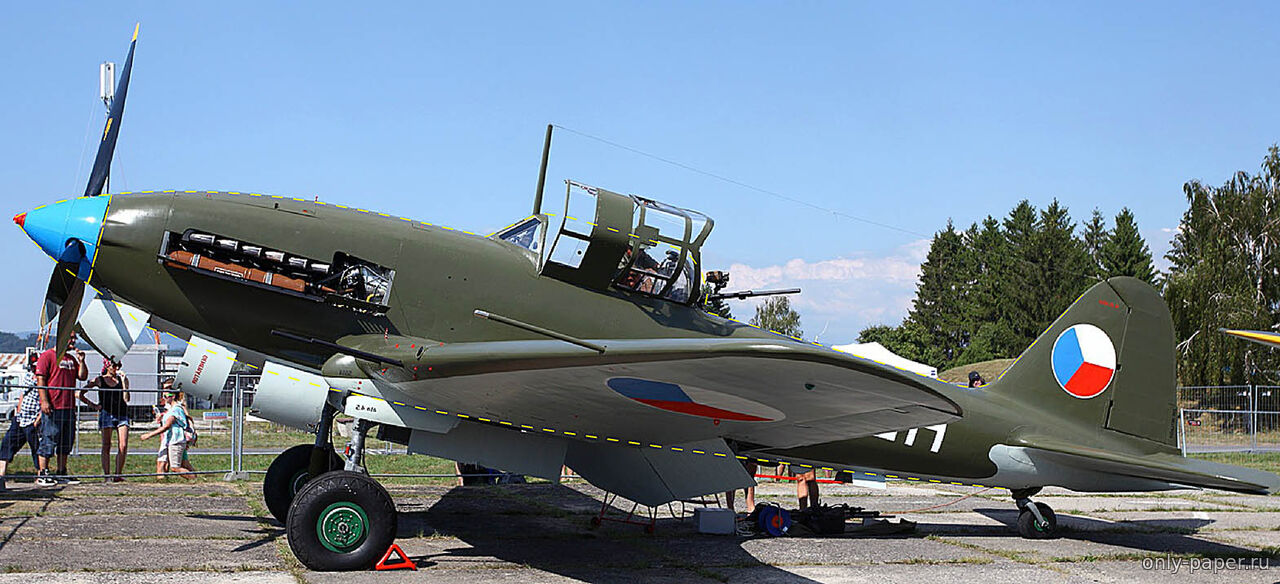

| Модели самолета Ил-10 от Марека и АКМ (А.Фабричный) вызывают вопросы своей геометрией в сравнении с фотографиями из сети.
Это подвигло к действиям по изучению и исправлению носовой части этих моделей.

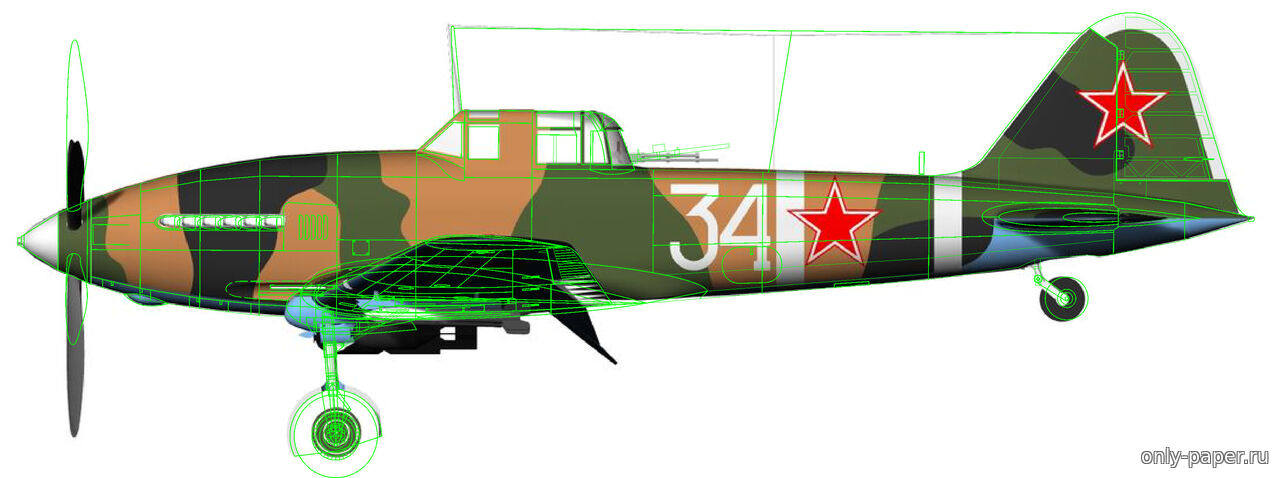

Отмечу, наложение чертежа модели Марека и рендера модели АКМ даёт точное совпадение контуров.
Очевидно, исходные чертежи для моделирования этих моделей были подобными.
Не стану обсуждать их происхождение, но скорее это технический рисунок, чем реальный чертёж.
Именно отсюда следует такая странная геометрия носа моделей. На чертеже это совсем не очевидно, а вот фото собранных моделей заставляют удивляться.
Нос не только по моему мнению слишком загнут вниз.
Приведение модели к виду как на фотографиях стало основной целью.
|
| |
|
|
|
| Kirill102 | Дата: Воскресенье, 23.03.2025, 20:27 | Сообщение # 3 |
|
Группа: Опытные
Сообщений: 955
Репутация: 10820
Награды: 0
Статус: Offline
|
|
| |
|
|
| Kirill102 | Дата: Воскресенье, 23.03.2025, 20:37 | Сообщение # 4 |
|
Группа: Опытные
Сообщений: 955
Репутация: 10820
Награды: 0
Статус: Offline

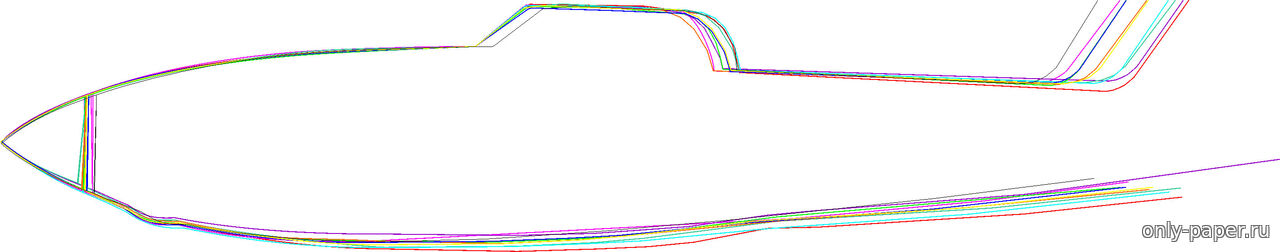

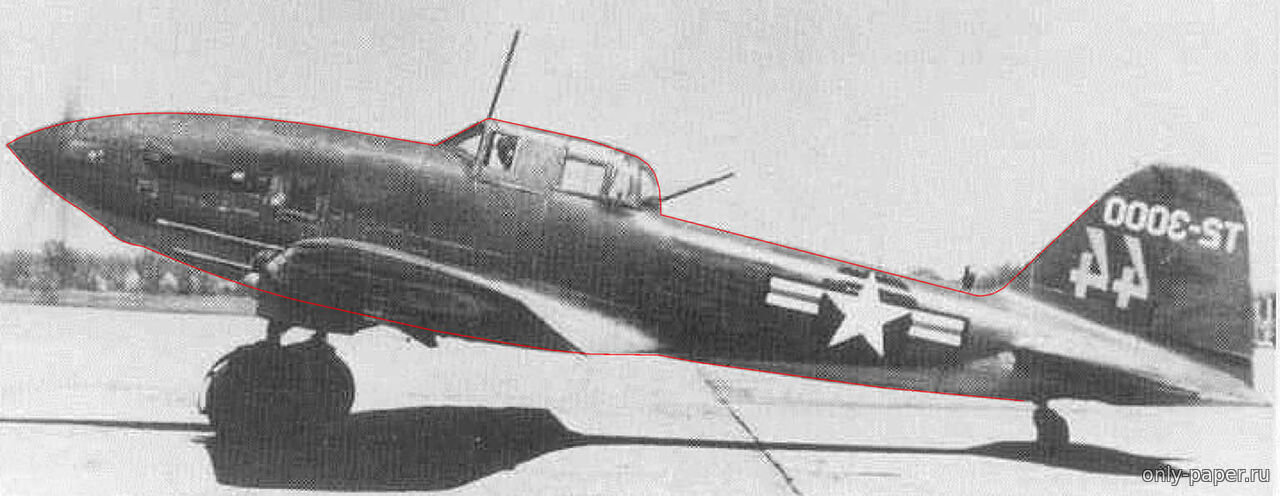

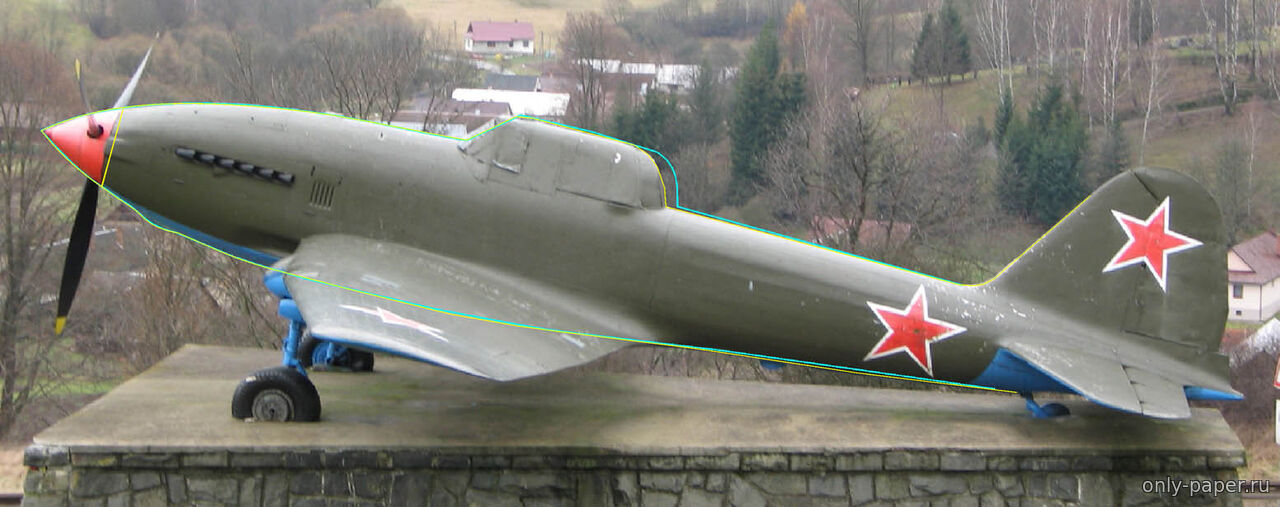

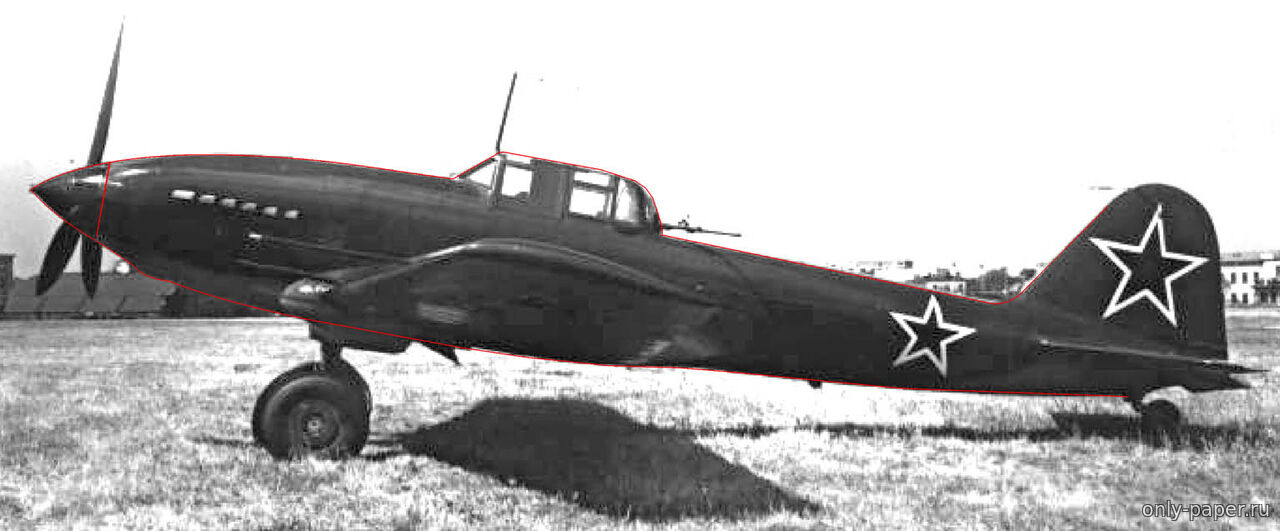

| Потом получившиеся контуры собрал вместе.
Путем строго пропорционального масштабирования привел эти контуры к некому усредненному положению.
Понятно, что перспективные искажения и прочие "аберрации" не позволят точно задаться идеальным контуром.
Однако наблюдается явная тенденция области от носа до центроплана. Её выявление и даёт искомый результат.
|
| |
|
|
| Kirill102 | Дата: Воскресенье, 23.03.2025, 20:43 | Сообщение # 5 |
|
Группа: Опытные
Сообщений: 955
Репутация: 10820
Награды: 0
Статус: Offline

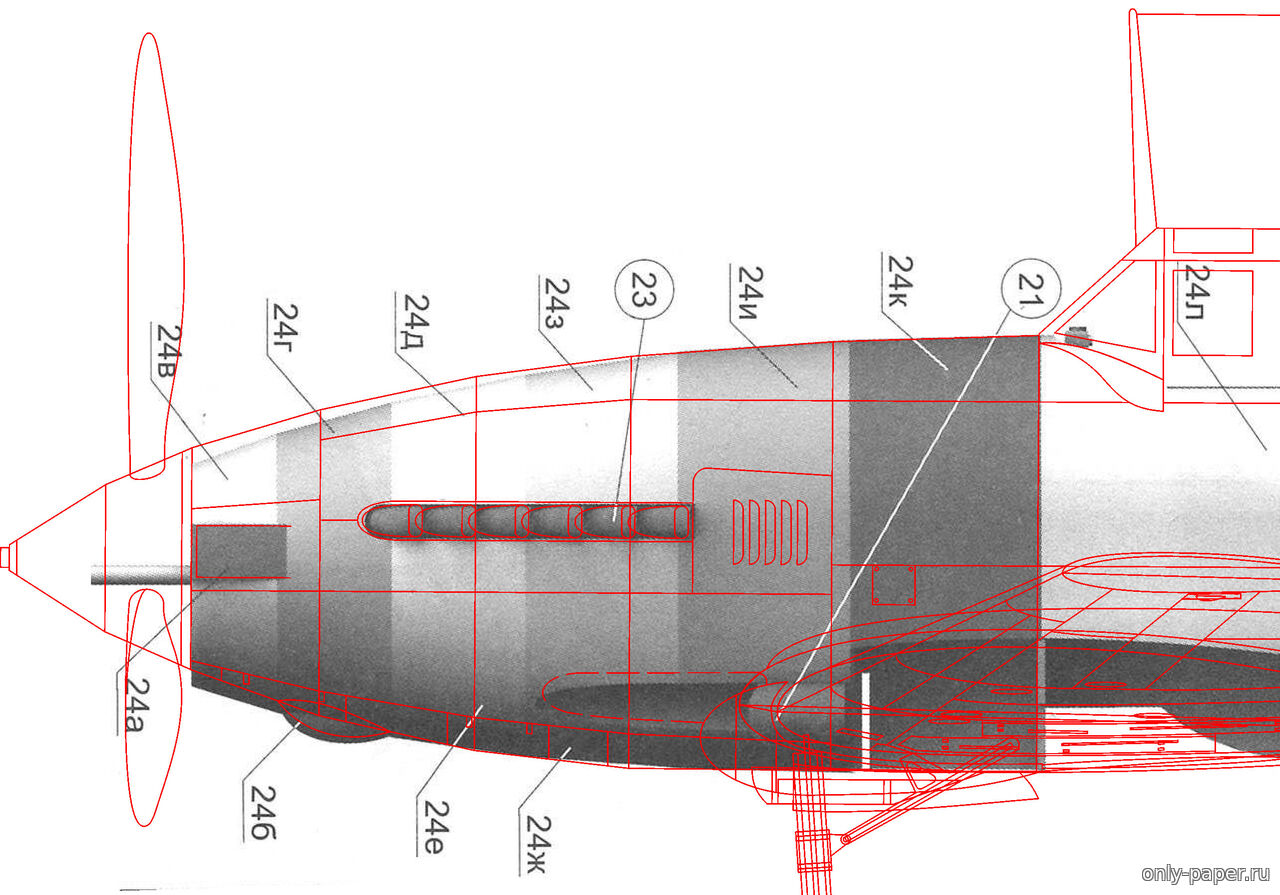

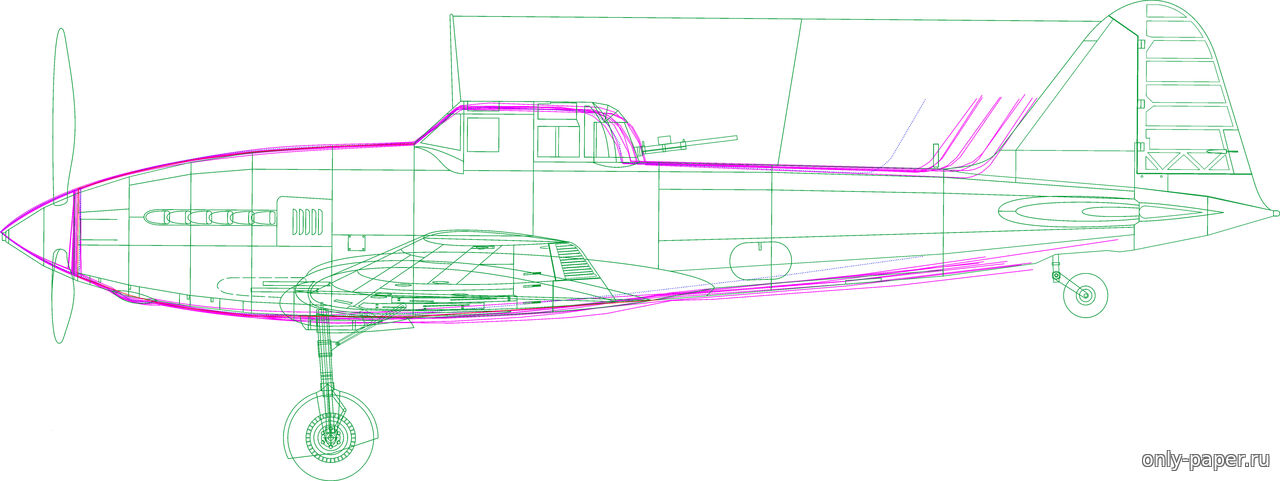

| Далее наложение полученного пакета контуров на чертеж модели Марека (он имеется в векторе, потому удобен для работы).
При этом, кроме носовой части, примерно осреднённо позиционировал и хвостовую часть фюзеляжа.
|
| |
|
|
| Kirill102 | Дата: Воскресенье, 23.03.2025, 20:48 | Сообщение # 6 |
|
Группа: Опытные
Сообщений: 955
Репутация: 10820
Награды: 0
Статус: Offline

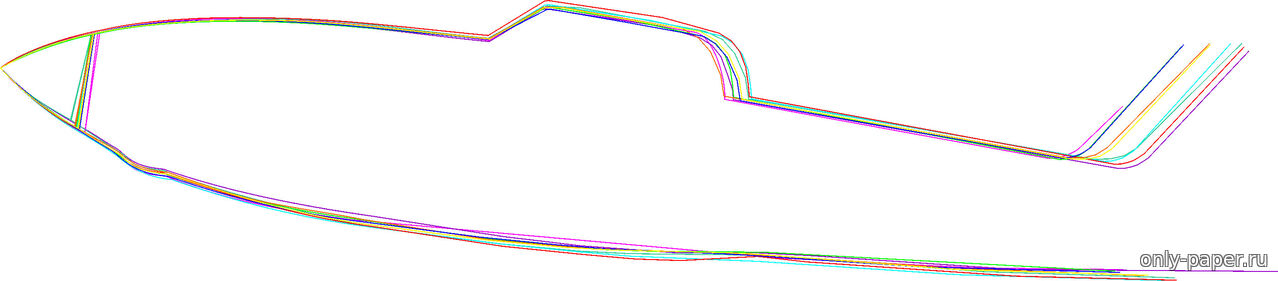

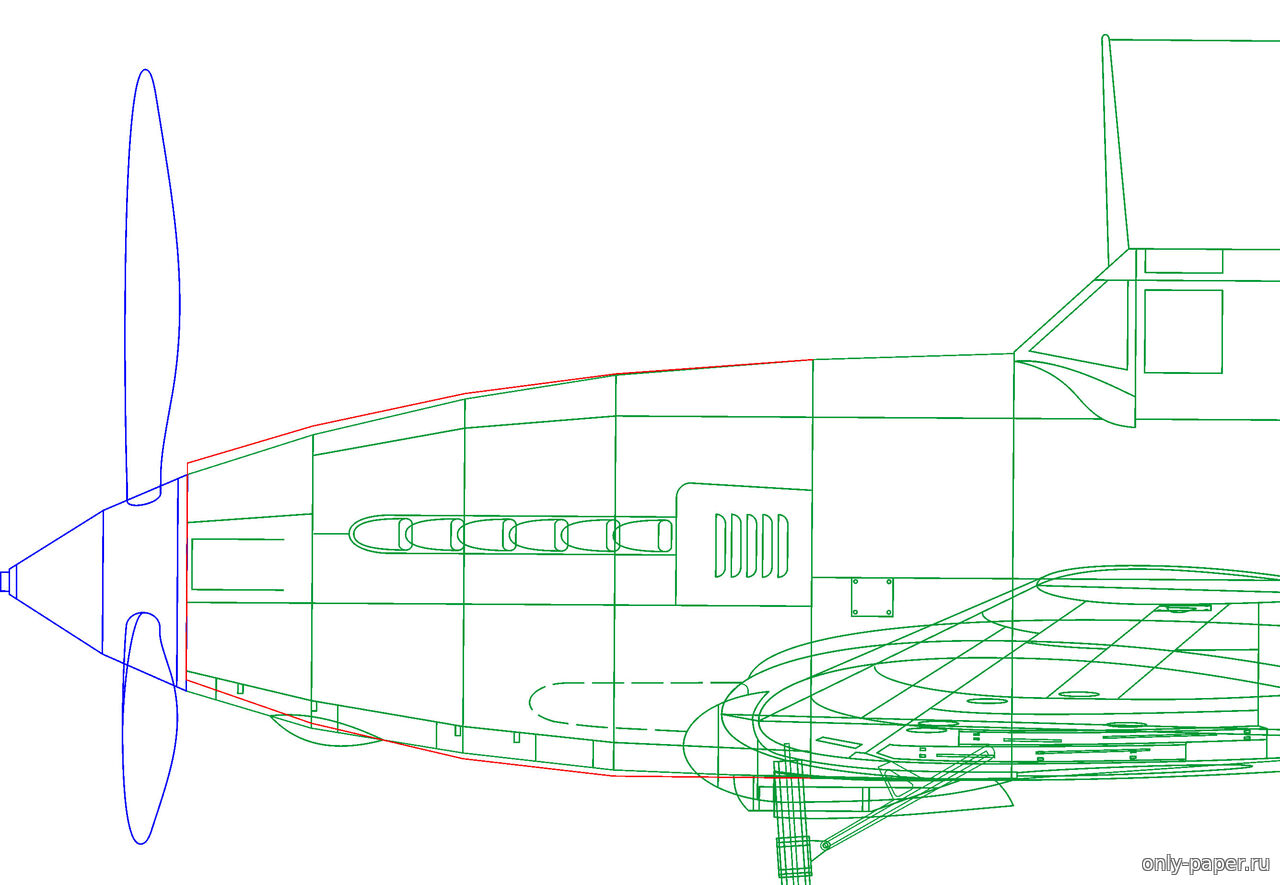

| Проведя новый контур по средней линии пакета контуров получил следующее решение

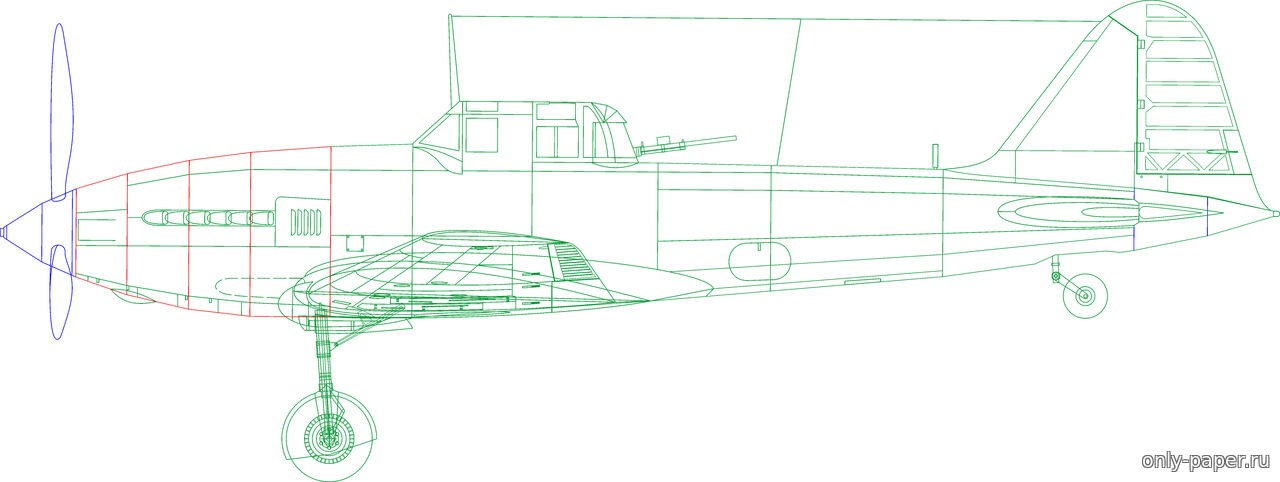

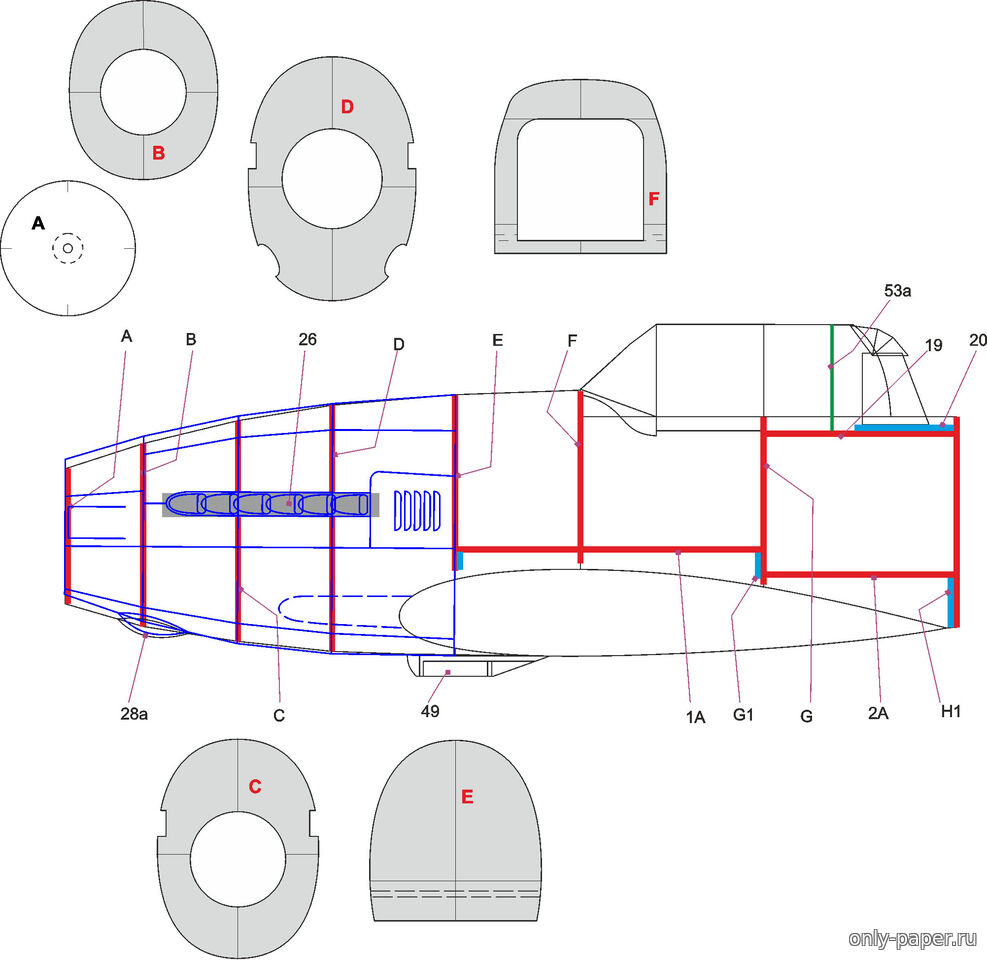

Итого чертёж с изменениями выглядит так

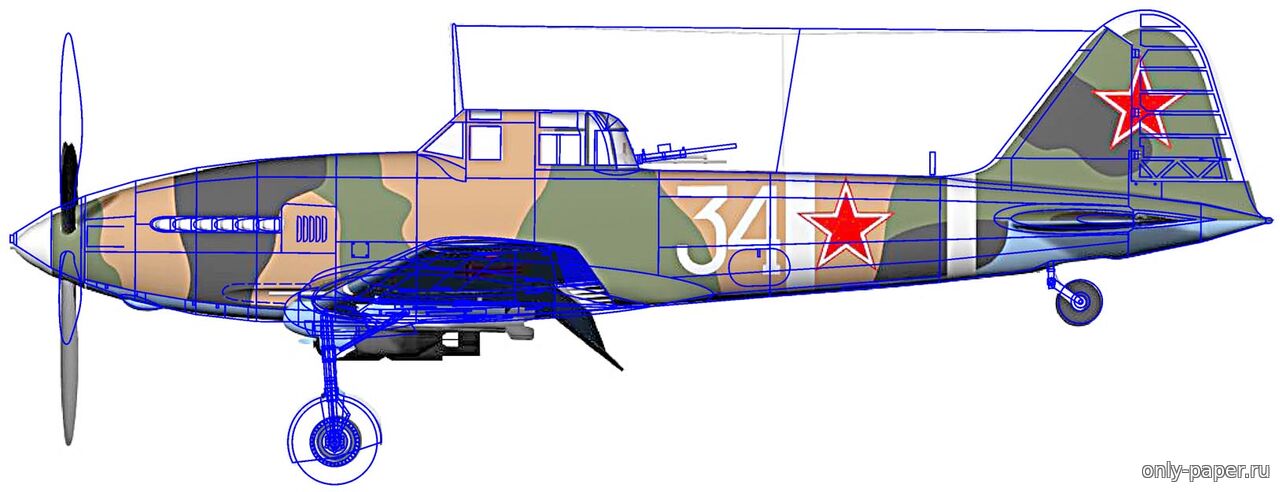

Его наложение на рендер модели АКМ
|
| |
|
|
| Kirill102 | Дата: Воскресенье, 23.03.2025, 20:51 | Сообщение # 7 |
|
Группа: Опытные
Сообщений: 955
Репутация: 10820
Награды: 0
Статус: Offline

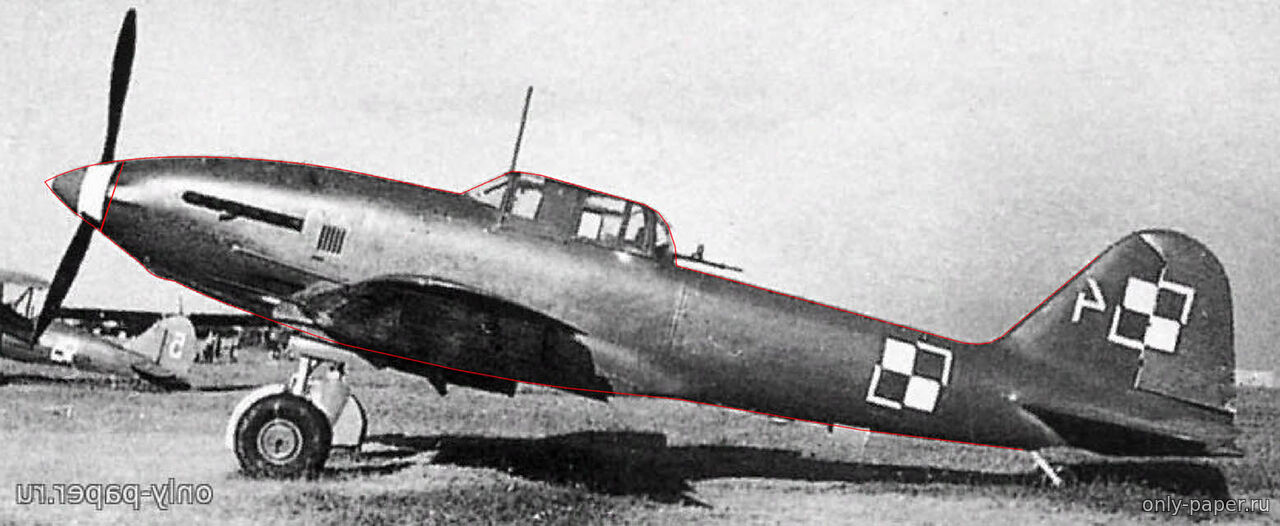

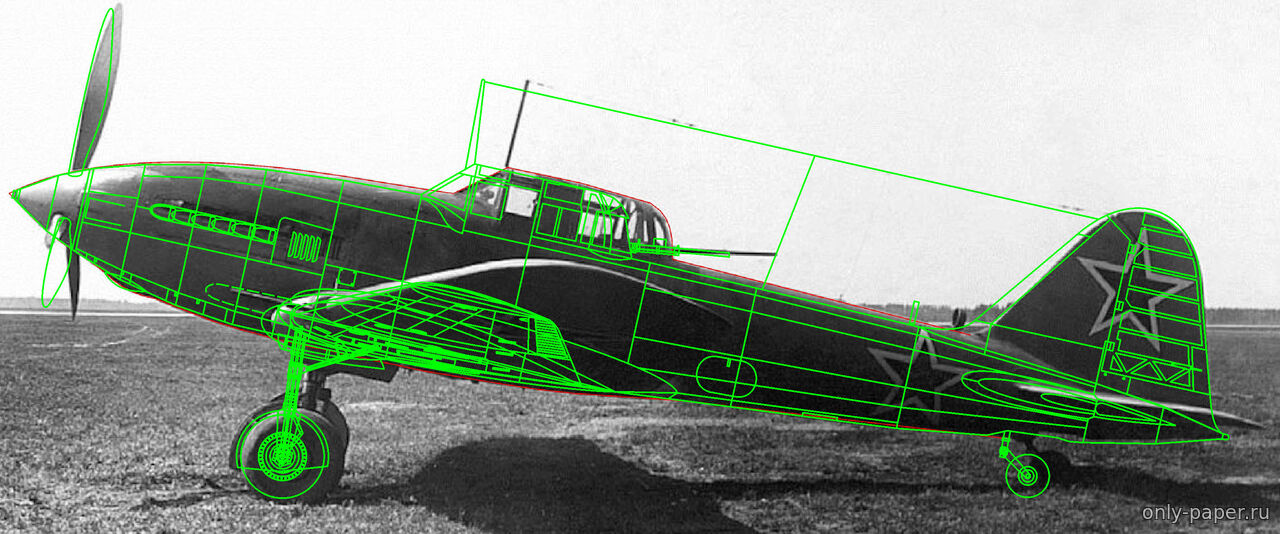

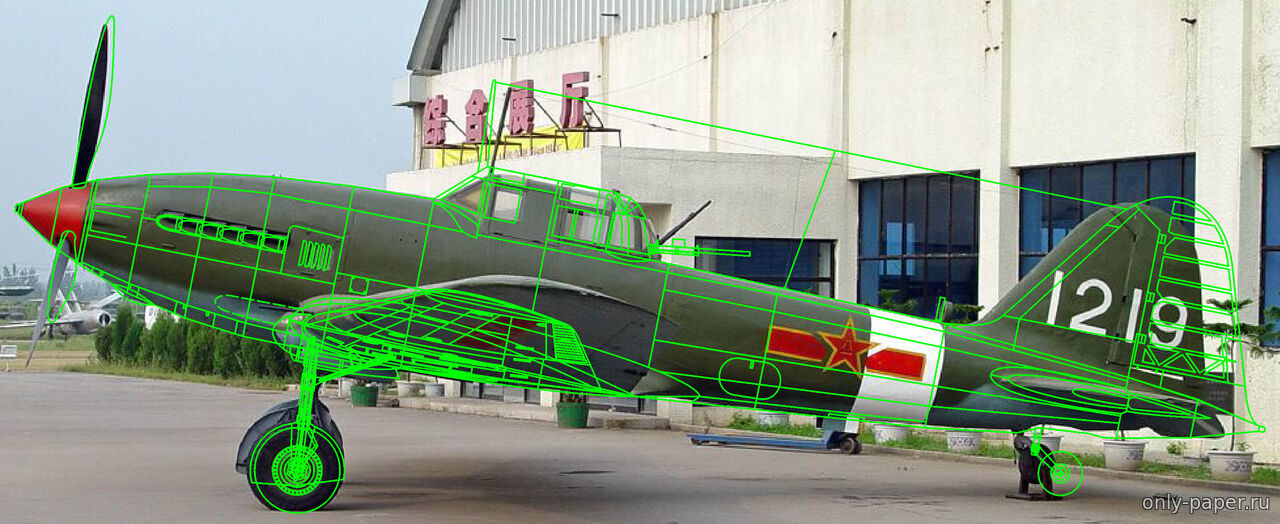

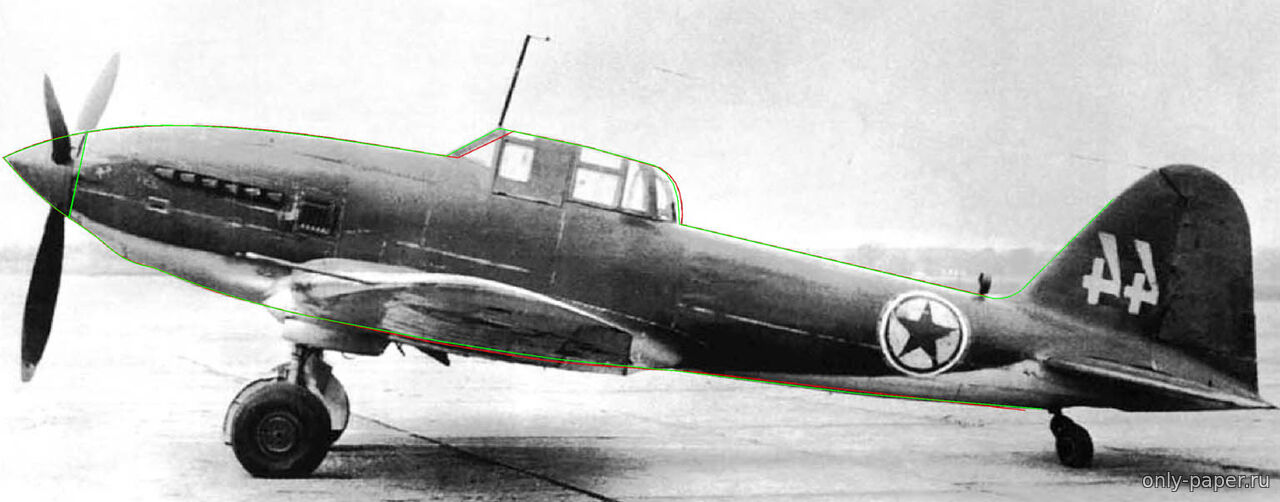

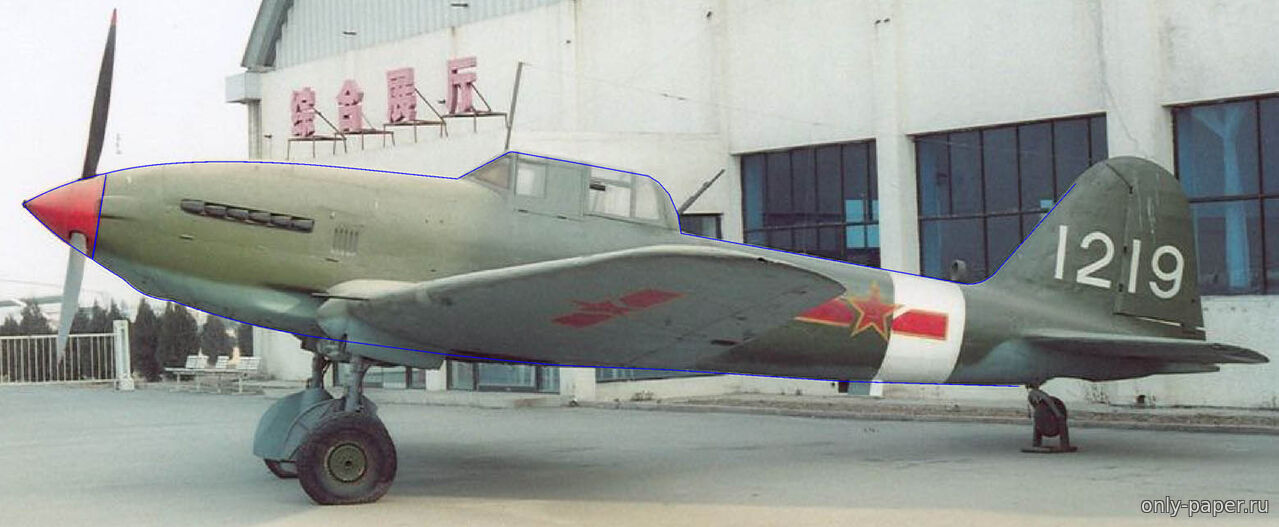

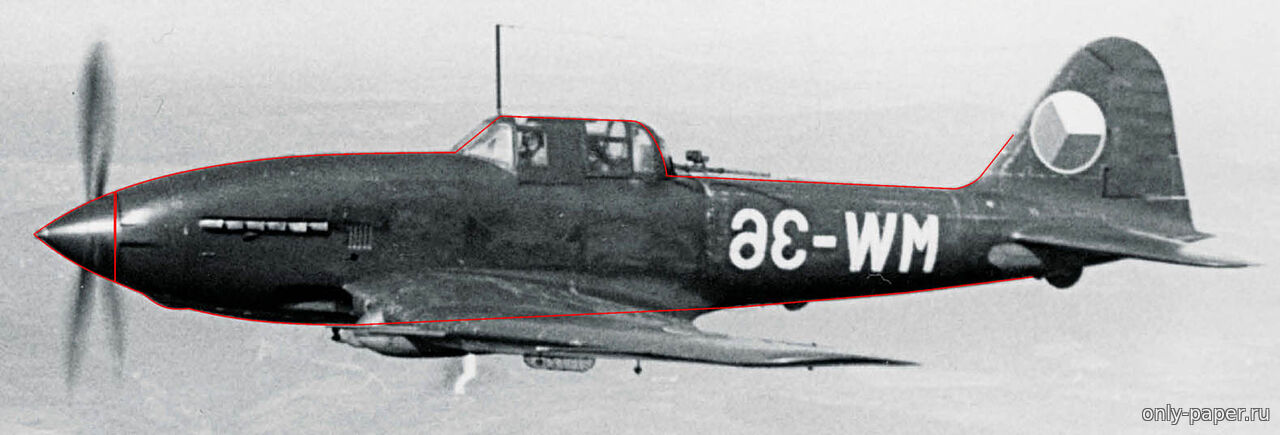

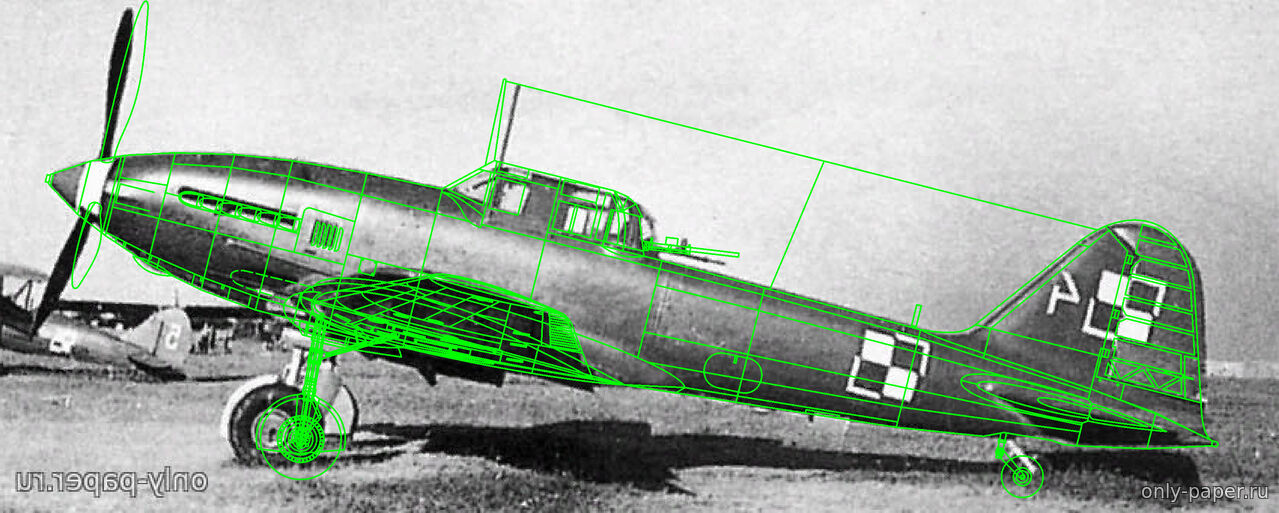

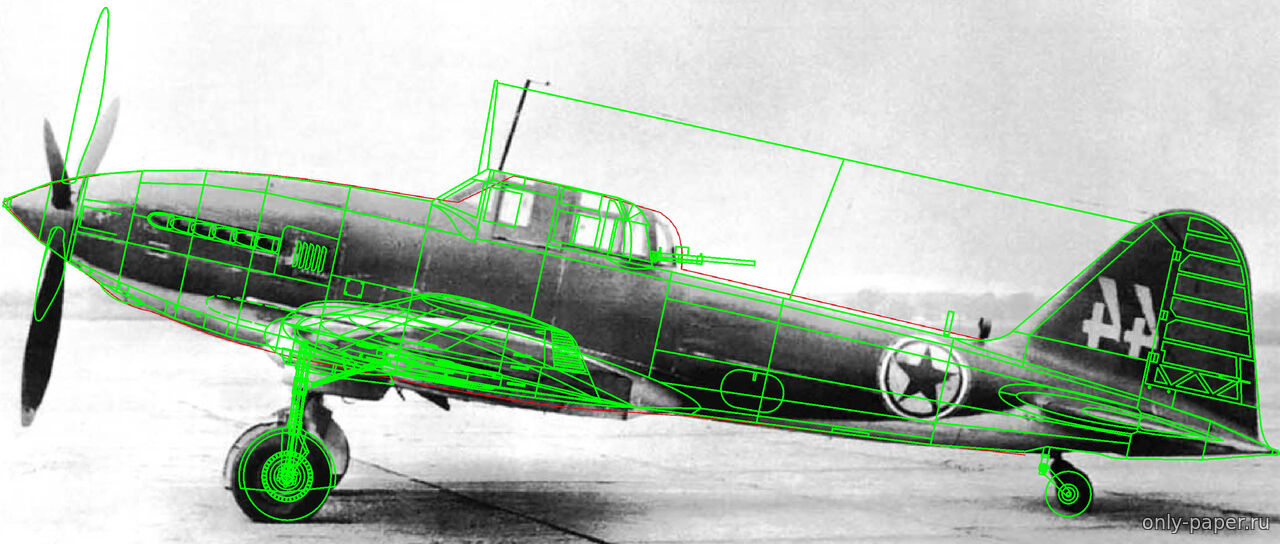

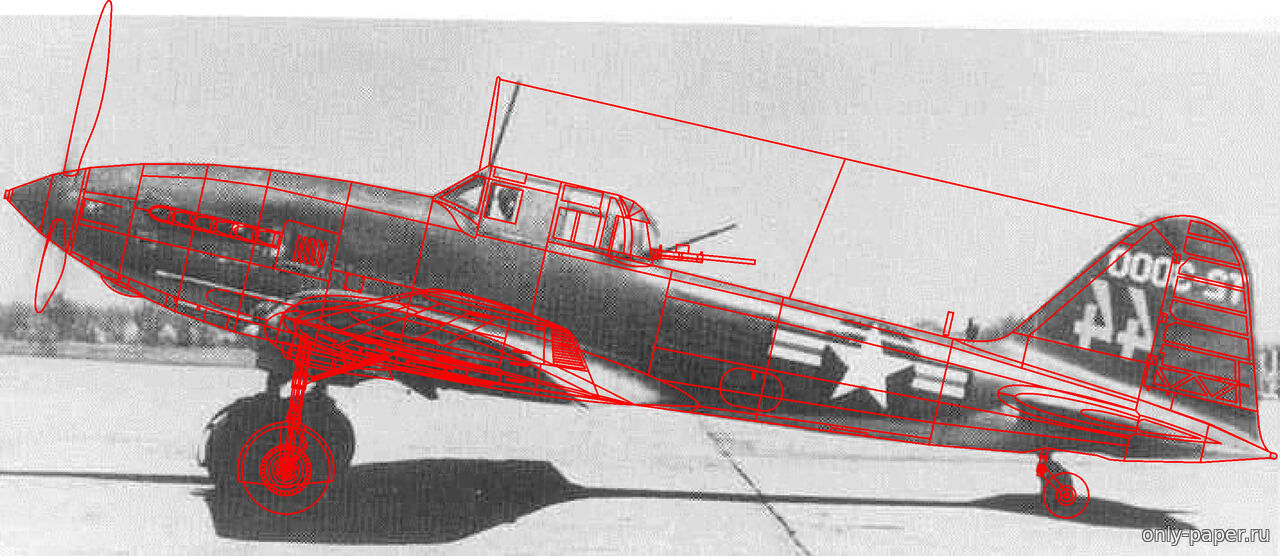

| Полученный откорректированный чертёж для самоуспокоения наложил на фотографии.
Итог в целом порадовал.


|
| |
|
|
| Kirill102 | Дата: Воскресенье, 23.03.2025, 20:54 | Сообщение # 8 |
|
Группа: Опытные
Сообщений: 955
Репутация: 10820
Награды: 0
Статус: Offline

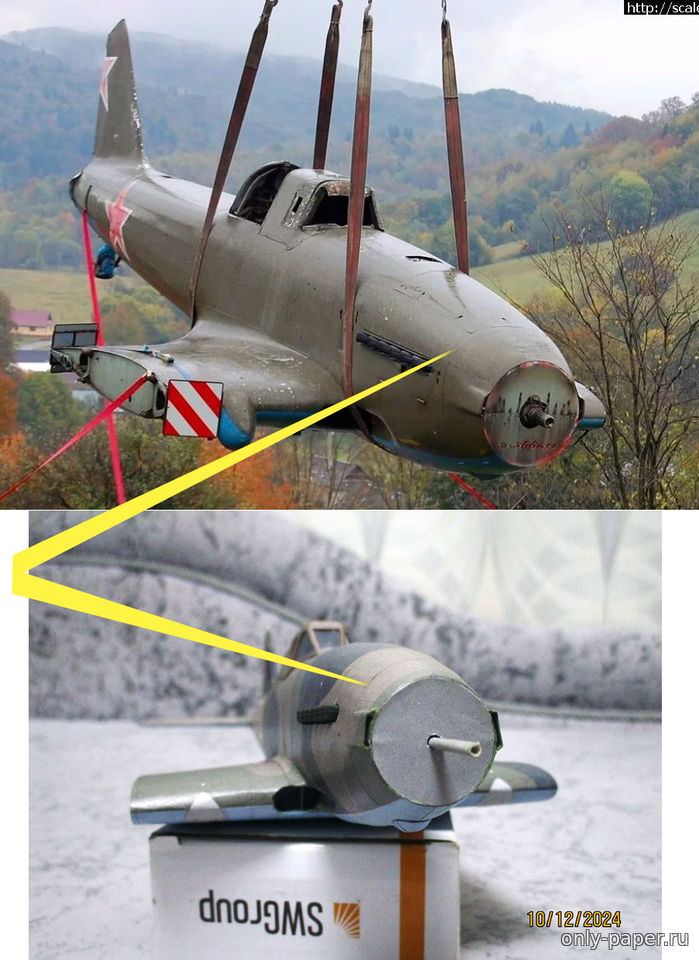

| Кроме корректировки профиля есть нарекания к профилю сечений носовой части.
Они хорошо проиллюстрированы этой фотографией с форума.
|
| |
|
|
| Kirill102 | Дата: Воскресенье, 23.03.2025, 21:00 | Сообщение # 9 |
|
Группа: Опытные
Сообщений: 955
Репутация: 10820
Награды: 0
Статус: Offline

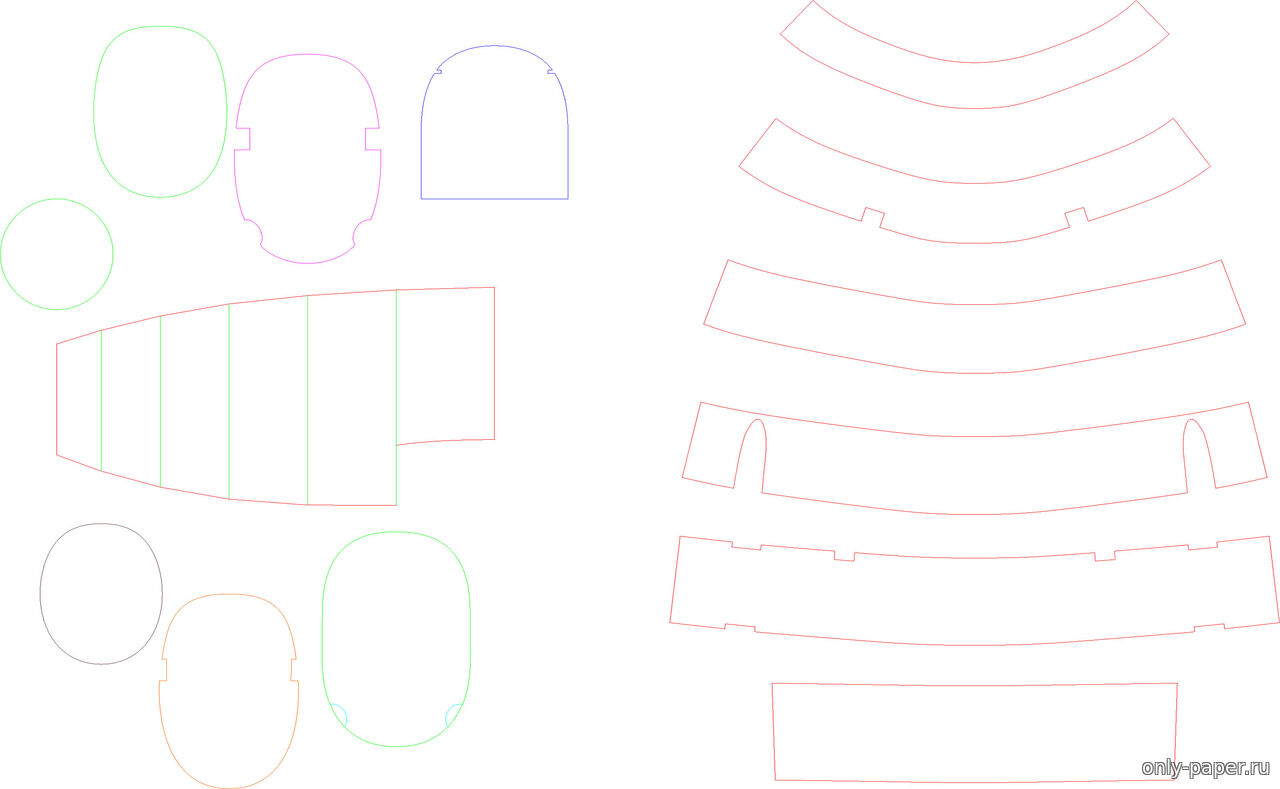

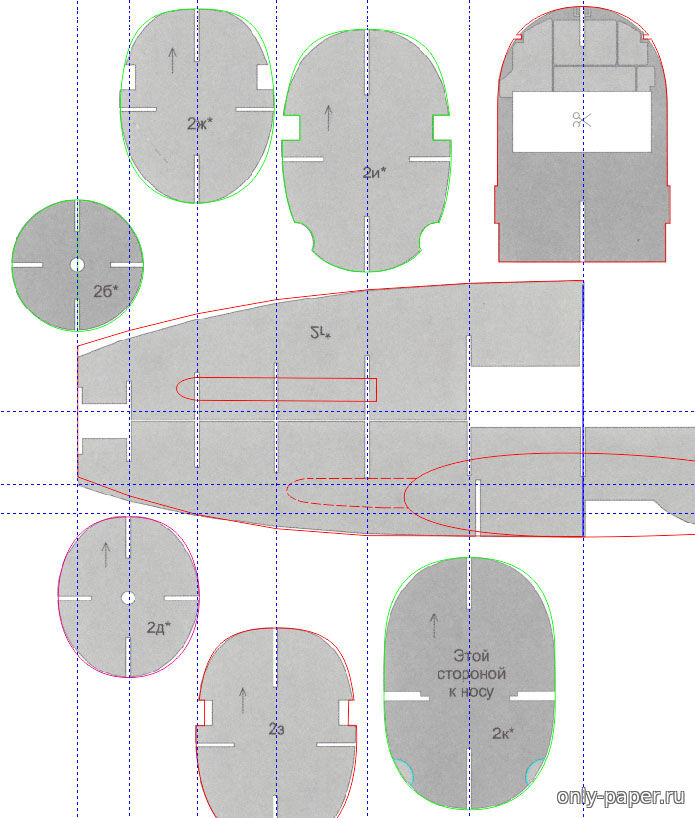

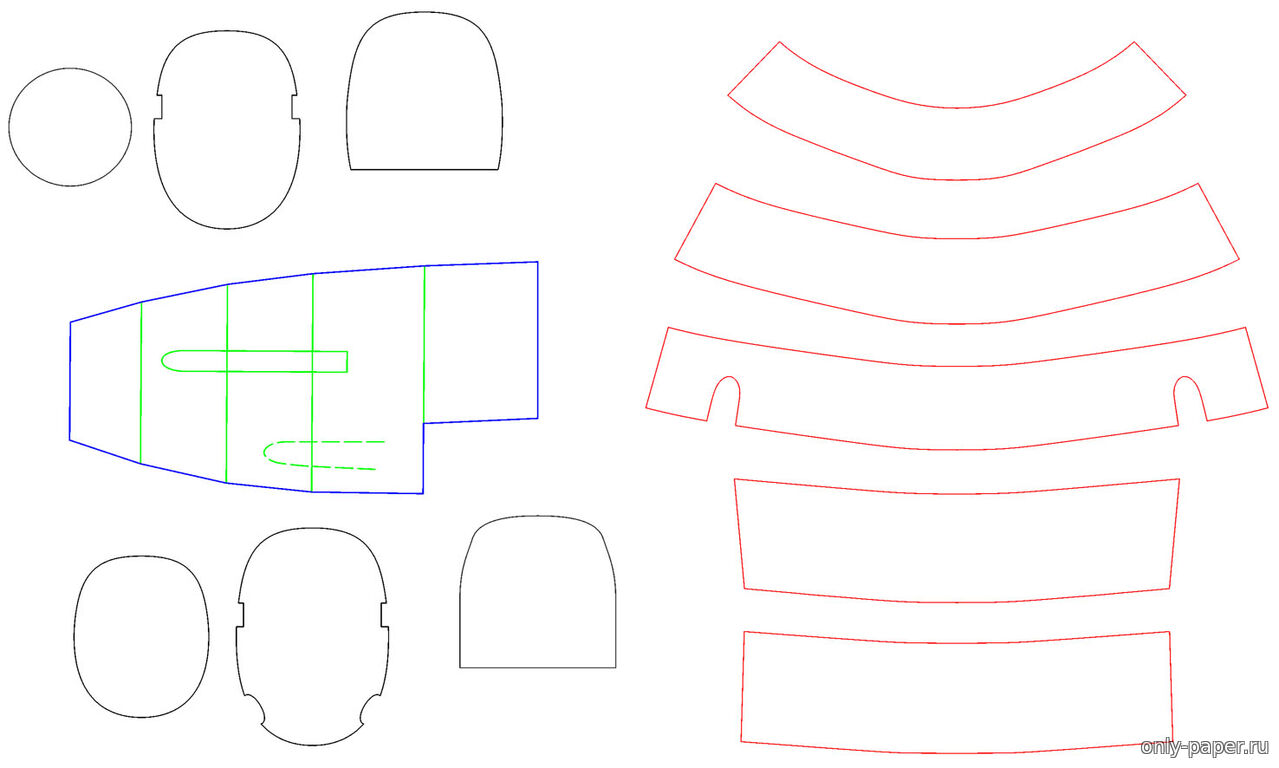

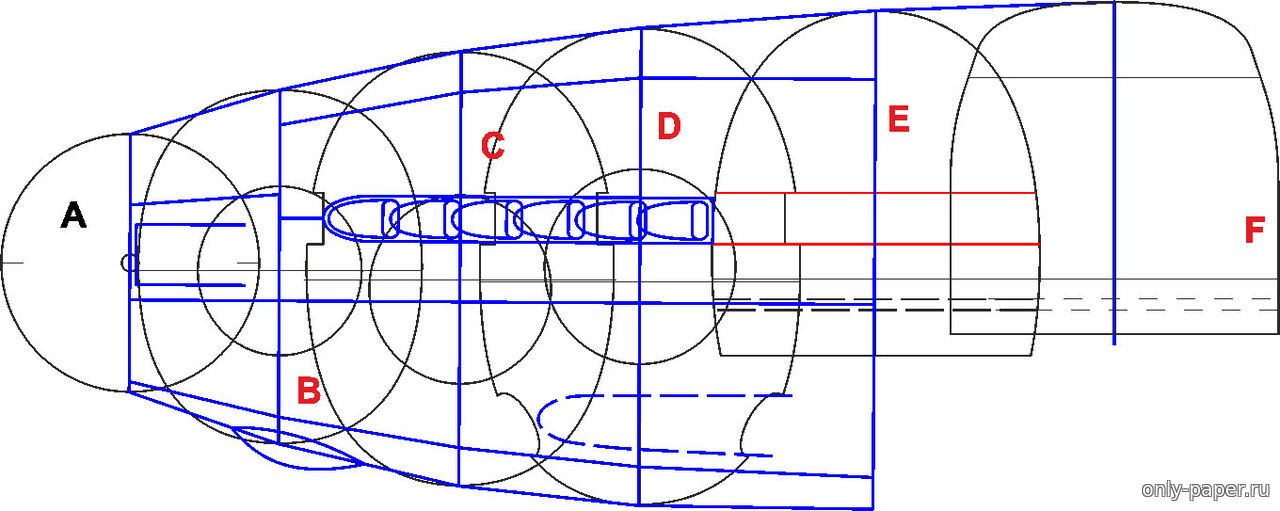

| Ну а дальше понеслось. Начал с Марека, так как он есть в векторе и этим удобен в работе.

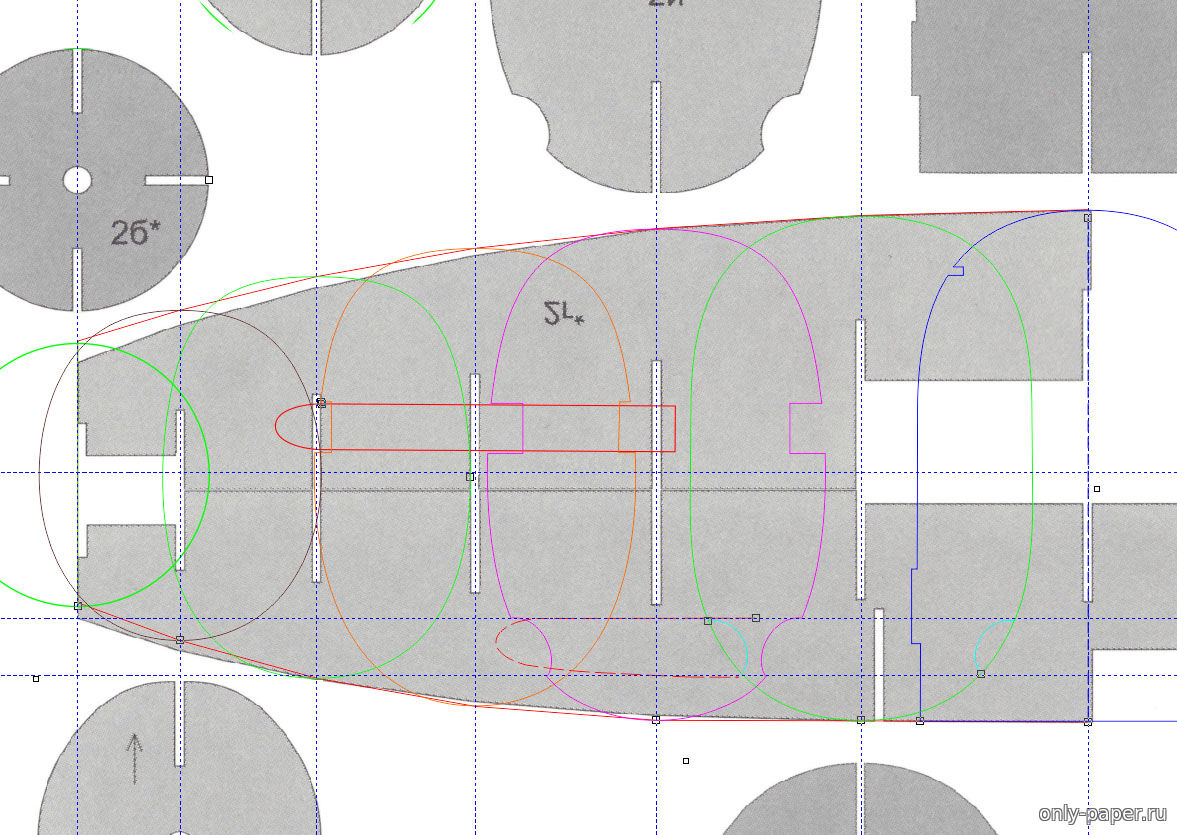

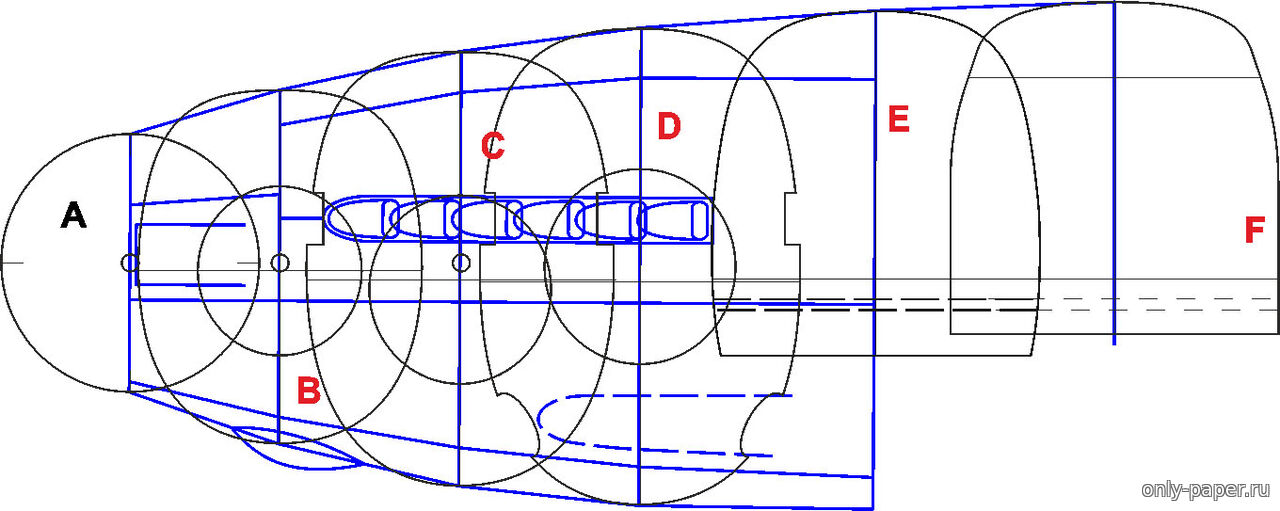

Было: Стало:

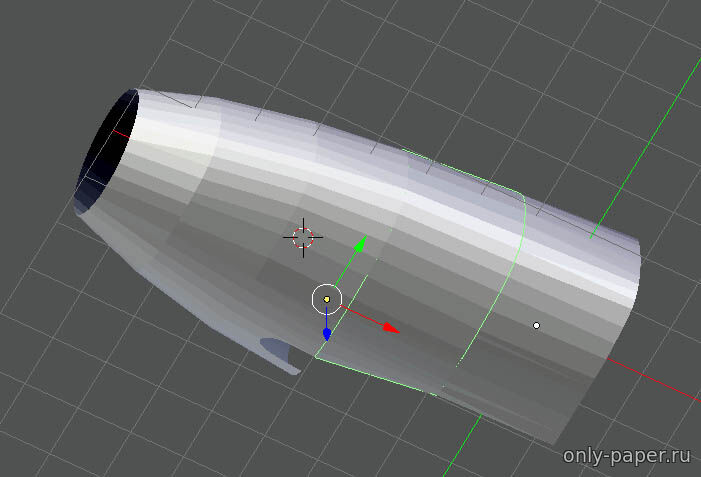

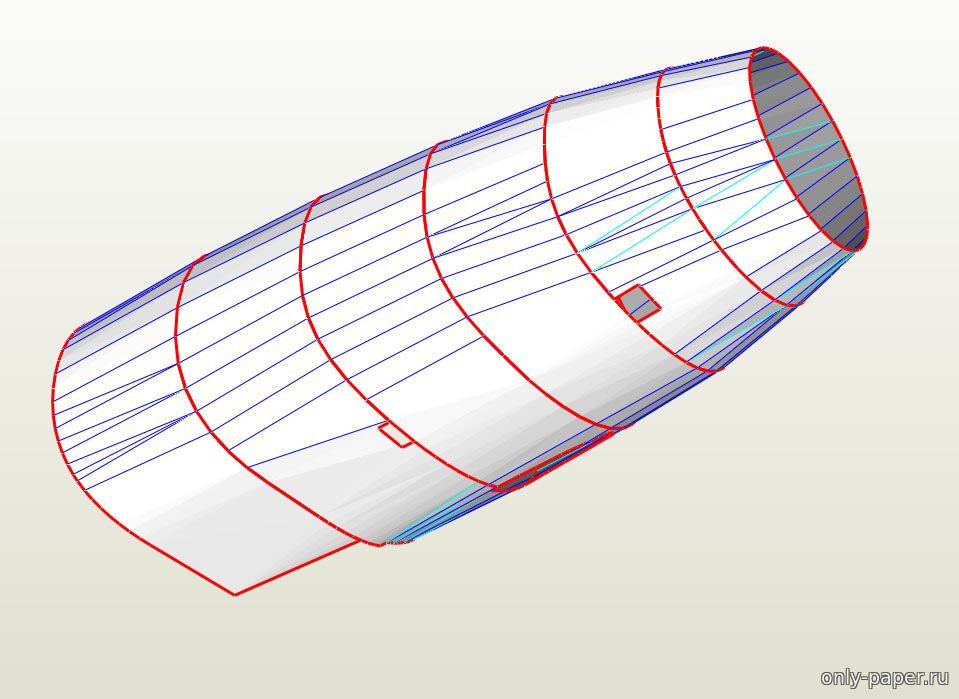

Рендер:
Итог:
|
| |
|
|
| Kirill102 | Дата: Воскресенье, 23.03.2025, 21:04 | Сообщение # 10 |
|
Группа: Опытные
Сообщений: 955
Репутация: 10820
Награды: 0
Статус: Offline
| Наработки Марека прямо переносятся на АКМ
Осталось раскрасить и протестировать.
|
| |
|
|
| Advokats666 | Дата: Воскресенье, 23.03.2025, 23:21 | Сообщение # 11 |
Группа: Мастера
Сообщений: 1206
Репутация: 1264
Награды: 2
Статус: Offline
| Kirill102,
...мне не хватит Жизни чтобы перекрасить и собрать то, что желается...
|
| |
|
|
| Ил-18 | Дата: Понедельник, 24.03.2025, 05:23 | Сообщение # 12 |
Группа: Опытные
Сообщений: 2580
Репутация: 3645
Награды: 0
Статус: Offline
| Интересно...
HSE,
, Ил-18, Ил-38, He-111, Автобус КАвЗ-651, Ил-102, Ju-87, Sopwith Camel, Triplane, Levavasseur "Antoinette-IX", По-2, Ту-124,Albatros DV, Ил-1, МиГ-3, Ил-2М-3 Б. Гарина, Ил-2М-3 Л. Афанасьева, Ил-2бис, Ан-2, Томашевич "Пегас", Bell P-39 Airacobra, Танк Т-72, троллейбус МТБ-82 (ЗиУ-2), трамвай РВЗ-6М, Ил-14П. Троллейбус АрмШкода-14Тр (Самодельная версия от Ереванского троллейбусного парка).Ил-10, Ил-10М. Ил-8 (Первая версия), Ил-2 Л. Афанасьева. Ил-114, Ту-134А
|
| |
|
|
| billabong73 | Дата: Понедельник, 24.03.2025, 07:03 | Сообщение # 13 |
Группа: Мастера
Сообщений: 1417
Репутация: 2322
Награды: 2
Статус: Offline
| Интересный подход! И судя по результату, имеет место быть. 3Д фотограммерия в этом случае наверное не работает, поскольку фото очень разномастные.
Ежели я чего решил,я выпью это обязательно.
Но к етим шуткам отношусь-крайне отрицательно!
Мои модели
|
| |
|
|
| Modeller | Дата: Понедельник, 24.03.2025, 07:35 | Сообщение # 14 |
Группа: Разработчики
Сообщений: 2330
Репутация: 988
Награды: 1
Статус: Offline
| Цитата billabong73 (  ) 3Д фотограммерия в этом случае наверное не работает, поскольку фото очень разномастные.
3DMax
3D фотограмметрия
Формовка листового металла
|
| |
|
|
| Dimkazz | Дата: Понедельник, 24.03.2025, 18:06 | Сообщение # 15 |
Группа: Пользователи
Сообщений: 1032
Репутация: 314
Награды: 0
Статус: Offline
| Kirill102, Очень надеюсь на красивый результат, который всех порадует! Удачи в разработке!
