| Проверил, было подозрение, что накосячил. Но, все верно.
Сообщение отредактировал Толяныч - Вторник, 02.06.2026, 03:45 |
| |
|
|
| sahara | Дата: Вторник, 02.06.2026, 03:47 | Сообщение # 137 |
Группа: Мастера
Сообщений: 1863
Репутация: 4152
Награды: 5
Статус: Offline
| Толяныч, так а на сколько не сходится?
Порядок необходим глупцам, гений же властвует над хаосом.
|
| |
|
|
| PriemLoma | Дата: Вторник, 02.06.2026, 03:48 | Сообщение # 138 |
Группа: Пользователи
Сообщений: 48
Репутация: 4
Награды: 0
Статус: Offline
| У вас пропуски шагов явные, либо, мало вероятно конечно но может быть проблема в механике гравера.
|
| |
|
|
| Толяныч | Дата: Вторник, 02.06.2026, 05:08 | Сообщение # 139 |
|
Группа: Пользователи
Сообщений: 36
Репутация: 0
Награды: 0
Статус: Offline
| Цитата sahara (  ) так а на сколько не сходится? Цитата PriemLoma ( ) У вас пропуски шагов явные, либо, мало вероятно конечно но может быть проблема в механике гравера. |
| |
|
|
| sahara | Дата: Вторник, 02.06.2026, 05:23 | Сообщение # 140 |
|
Группа: Мастера
Сообщений: 1863
Репутация: 4152
Награды: 5
Статус: Offline
| Толяныч, квадратики нарисуй. 10х10. 20х20... Разные и посмотри, что реально режет.
Порядок необходим глупцам, гений же властвует над хаосом.
|
| |
|
|
| sahara | Дата: Вторник, 02.06.2026, 05:25 | Сообщение # 141 |
|
Группа: Мастера
Сообщений: 1863
Репутация: 4152
Награды: 5
Статус: Offline
| Толяныч, и ещё. Не стоит ли случайно компенсация ширины луча?
Порядок необходим глупцам, гений же властвует над хаосом.
|
| |
|
|
| Толяныч | Дата: Вторник, 02.06.2026, 12:22 | Сообщение # 142 |
|
Группа: Пользователи
Сообщений: 36
Репутация: 0
Награды: 0
Статус: Offline
| Цитата sahara ( ) Толяныч, и ещё. Не стоит ли случайно компенсация ширины луча? |
| |
|
|
| PriemLoma | Дата: Вторник, 02.06.2026, 13:08 | Сообщение # 143 |
|
Группа: Пользователи
Сообщений: 48
Репутация: 4
Награды: 0
Статус: Offline
| Посмотрел на ваш гравер.. . в целом неудачная механика . привод по игреку одномоторный , с передачей через вал. Он точно дает перекос оси. Нужно смотреть сперва какой угол делает станок. Вырезать квадрат, повернуть на 90 градусов и вставить в то место от куда он вырезан. Должен войти свободно. Вырезать в пяти точках поля ( по углам и в центре) квадраты 20*20 мм ,измерить. Далее круги так же в пяти точках должны в своих отверстиях проворачиваться. Если овалы получаются и не одинаковые стороны, то надо смотреть сколько шагов стоит в настройках по осям. Должно быть одинаково для икс и игрек. Натяжка ремней при такой механике тоже важна. Как и колесики, которые ходят по профилю . любой станок не на линейных направляющих требует углублённой юстировки
|
| |
|
|
| Толяныч | Дата: Вторник, 02.06.2026, 18:40 | Сообщение # 144 |
|
Группа: Пользователи
Сообщений: 36
Репутация: 0
Награды: 0
Статус: Offline

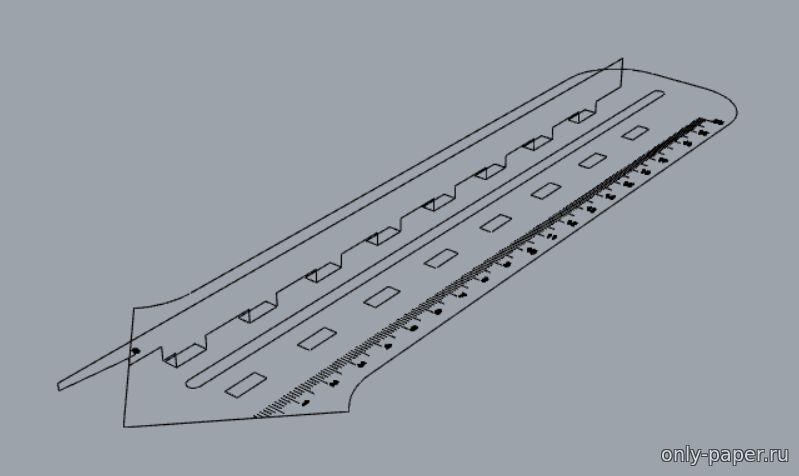

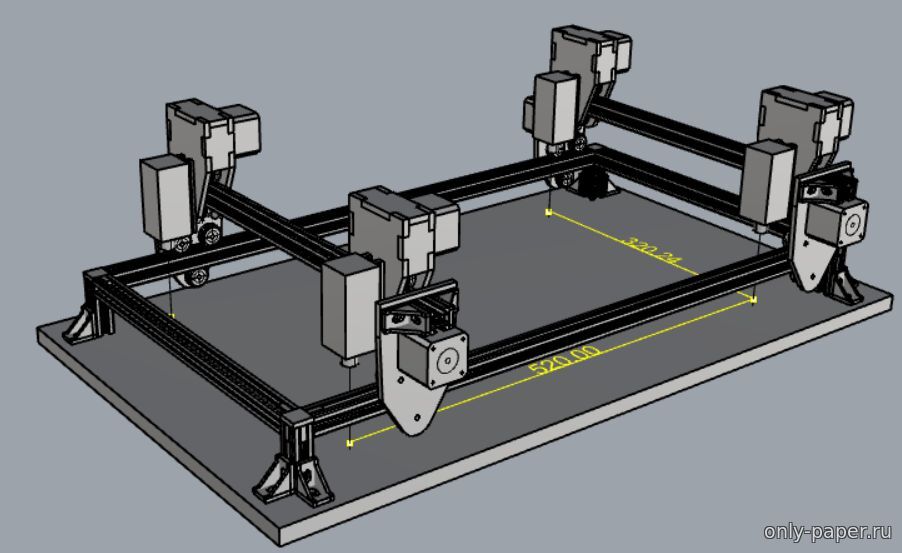

| Вот наваял за ночь на работе. Буду делать. Рабочее поле 300х500 мм. Чертеж в Рино 5. Пока прилагаю периферийные точки.
|
| |
|
|
| Толяныч | Дата: Вторник, 02.06.2026, 18:42 | Сообщение # 145 |
|
Группа: Пользователи
Сообщений: 36
Репутация: 0
Награды: 0
Статус: Offline
| Вот. О па, а файл рино, не клеится. Научите как вставить.
Сообщение отредактировал Толяныч - Вторник, 02.06.2026, 18:44 |
| |
|
|
| PriemLoma | Дата: Вторник, 02.06.2026, 19:50 | Сообщение # 146 |
|
Группа: Пользователи
Сообщений: 48
Репутация: 4
Награды: 0
Статус: Offline
| Толяныч, убирайте колесики, ставьте линейные направляющие. Колесики это зло линейки стоят денег, но они того стоят
|
| |
|
|
| sahara | Дата: Вторник, 02.06.2026, 19:51 | Сообщение # 147 |
|
Группа: Мастера
Сообщений: 1863
Репутация: 4152
Награды: 5
Статус: Offline
| PriemLoma, второй мотор по оси Y решит дело.
Порядок необходим глупцам, гений же властвует над хаосом.
|
| |
|
|
| Толяныч | Дата: Вторник, 02.06.2026, 21:49 | Сообщение # 148 |
|
Группа: Пользователи
Сообщений: 36
Репутация: 0
Награды: 0
Статус: Offline
| Цитата PriemLoma ( ) убирайте колесики, ставьте линейные направляющие. Колесики это зло |
| |
|
|
| PriemLoma | Дата: Среда, 03.06.2026, 16:08 | Сообщение # 149 |
|
Группа: Пользователи
Сообщений: 48
Репутация: 4
Награды: 0
Статус: Offline
| sahara, или усложнит. Синхронизатор вала должен быть с равными плечами. Обычно мотор ставят по середине. И тут либо мотор с двух сторон имеет гибкие муфты, либо с мотора на синхроввл через маленький ремешок передают вращение. Этот вариант что есть, как на переднеприводной зубиле дает увод машины в строну короткой полуоси , так и на станке длинное плечо имеет меньший момент и дальняя от мотора каретка трогается позже. Это пройдено именно опытным путем. Самый лучший вариант это синхровал с мощным мотором и приводом через маленький кольцевой ремешок по середине вала. Два двигателя надо обязательно подключать через один драйвер , выравнивать натяжку ремней. Иначе будут погрешности.
|
| |
|
|
| sahara | Дата: Среда, 03.06.2026, 16:23 | Сообщение # 150 |
|
Группа: Мастера
Сообщений: 1863
Репутация: 4152
Награды: 5
Статус: Offline
| PriemLoma, у меня стоят на одном драйвере. Независимые физически. Полет нормальный
Порядок необходим глупцам, гений же властвует над хаосом.
|
| |
|
|
