Лазерный гравер своими руками.
|
|
| sahara | Дата: Воскресенье, 03.05.2026, 23:24 | Сообщение # 76 |
Группа: Мастера
Сообщений: 1852
Репутация: 4152
Награды: 5
Статус: Offline
| Цитата vof4eg (  ) отя по ощущениям мощность можно уменьшить.
Хотя что-то непонятное, что такое 800
Порядок необходим глупцам, гений же властвует над хаосом.
|
| |
|
|
| sahara | Дата: Воскресенье, 03.05.2026, 23:26 | Сообщение # 77 |
|
Группа: Мастера
Сообщений: 1852
Репутация: 4152
Награды: 5
Статус: Offline
| vof4eg, в общем скачивай лайт барн на просторах торрен... Ой, интернета  Там настройки более понятные
Порядок необходим глупцам, гений же властвует над хаосом.
|
| |
|
|
| sahara | Дата: Воскресенье, 03.05.2026, 23:28 | Сообщение # 78 |
|
Группа: Мастера
Сообщений: 1852
Репутация: 4152
Награды: 5
Статус: Offline
| Цитата vof4eg ( ) можно фото этого узла поподробнее?
У меня не получится. Я захожу на сайт только через телефон. Фото вообще не получается прицепить. До недавнего момента ещё получалось, потом что-то сломалось и всё.
Порядок необходим глупцам, гений же властвует над хаосом.
|
| |
|
|
| PriemLoma | Дата: Воскресенье, 03.05.2026, 23:48 | Сообщение # 79 |
Группа: Пользователи
Сообщений: 35
Репутация: 14
Награды: 0
Статус: Offline
| 800 это обороты шпинделя. В утилитах подобной этой, лазер это шпиндель. Диапазон от 0 до 1000. Грубо это 80 процентов. Если конечно в настройках выбран диапазон до 1000 об мин.. Шим открывается получается на 80 процентов. Там от 0 до 5 вольт выход Шим. Там вольта 4 на выходе. Именно так и управляется мощность лазера.
|
| |
|
|
| vof4eg | Дата: Воскресенье, 03.05.2026, 23:49 | Сообщение # 80 |
Группа: Мастера
Сообщений: 611
Репутация: 1073
Награды: 2
Статус: Offline
| sahara, Спасибо, как говорится "будем искать"
Мои модели и не только
Обзор моего инструмента
|
| |
|
|
| sahara | Дата: Понедельник, 04.05.2026, 00:13 | Сообщение # 81 |
|
Группа: Мастера
Сообщений: 1852
Репутация: 4152
Награды: 5
Статус: Offline
| PriemLoma, там же лазер грбл. Эта прога чисто под лазер. Я помню в самих настройках ардуино для этой проги ставится диапозон 0-1000 оборотов. Для лайт барна диапозон 0-250 в настройках ардуино. Но там мощность ставится адекватно, в процентах.
Порядок необходим глупцам, гений же властвует над хаосом.
|
| |
|
|
| marmot | Дата: Понедельник, 04.05.2026, 00:28 | Сообщение # 82 |
Группа: Мастера
Сообщений: 473
Репутация: 3266
Награды: 5
Статус: Offline
| Цитата sahara ( ) Я картон 1 мм режу на скорости 300 мм/мин
У меня 10Вт режет 1мм на скорости 1000-1200 мм/мин. Из соображений ресурса 100% не ставлю, режу на 80% со скоростью 800.
Картонные крылья
|
| |
|
|
| sahara | Дата: Понедельник, 04.05.2026, 00:34 | Сообщение # 83 |
|
Группа: Мастера
Сообщений: 1852
Репутация: 4152
Награды: 5
Статус: Offline
| marmot, фокус выставляю вручную. У меня фокусное 18 мм. Единственное, что может то что у меня написано 8 ватт, это на китайском
Но на 1000-1200 у меня точно не прорежет, только нарисует. Сам рез тоненький, красивый.
Порядок необходим глупцам, гений же властвует над хаосом.
|
| |
|
|
| sahara | Дата: Понедельник, 04.05.2026, 00:35 | Сообщение # 84 |
|
Группа: Мастера
Сообщений: 1852
Репутация: 4152
Награды: 5
Статус: Offline
| Цитата marmot ( ) наклонному листу картона,
Порядок необходим глупцам, гений же властвует над хаосом.
|
| |
|
|
| vof4eg | Дата: Понедельник, 04.05.2026, 00:55 | Сообщение # 85 |
|
Группа: Мастера
Сообщений: 611
Репутация: 1073
Награды: 2
Статус: Offline
| Цитата PriemLoma ( ) В утилитах подобной этой, лазер это шпиндель. Диапазон от 0 до 1000. Грубо это 80 процентов.
Видимо так и есть, максимально можно выбрать 1000.
Мои модели и не только
Обзор моего инструмента
|
| |
|
|
| marmot | Дата: Понедельник, 04.05.2026, 01:23 | Сообщение # 86 |
|
Группа: Мастера
Сообщений: 473
Репутация: 3266
Награды: 5
Статус: Offline
| Цитата sahara ( ) это как?

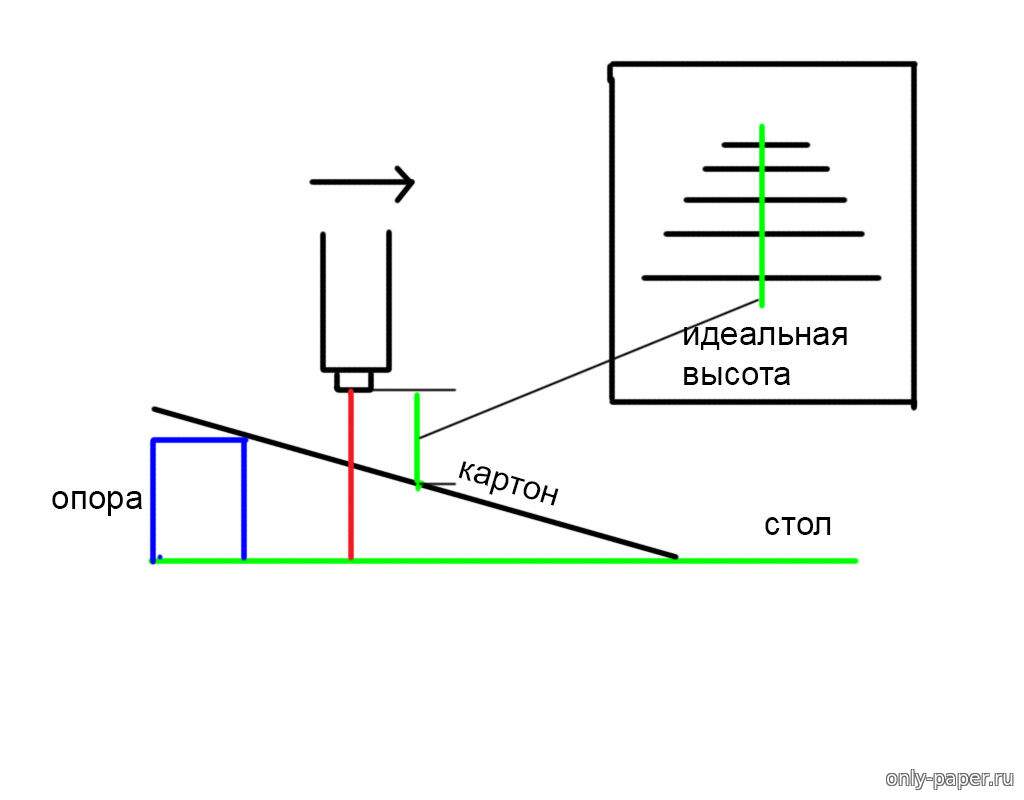

Лист картона кладется под углом к столу, так чтобы один край был на высоте головки, а второй лежал на столе, головку поднять повыше обычного. Вдоль уклона нарезать пяток линий с шагом к примеру в сантиметр, лучше с разной мощностью. Переворачиваем картон, чтобы было видно где прорезало насквозь, далее прорезанные линии делим пополам (проводим карандашом вертикаль) - это точка идеального фокуса. Далее кладем картон на то же место и меряем расстояние от нашей линии до головки. Это и будет наилучшее фокусное расстояние.
Картонные крылья
Сообщение отредактировал marmot - Понедельник, 04.05.2026, 01:28 |
| |
|
|
| sahara | Дата: Понедельник, 04.05.2026, 01:54 | Сообщение # 87 |
|
Группа: Мастера
Сообщений: 1852
Репутация: 4152
Награды: 5
Статус: Offline
| marmot, честно говоря, нифига не понял Смысл понятен. Но разве не достаточно резать одну линию вдоль наклона? Скажем, с мощностью 100 % и вот где прожгет, там и остановиться и замерить расстояние?
Порядок необходим глупцам, гений же властвует над хаосом.
|
| |
|
|
| marmot | Дата: Понедельник, 04.05.2026, 02:34 | Сообщение # 88 |
|
Группа: Мастера
Сообщений: 473
Репутация: 3266
Награды: 5
Статус: Offline
|

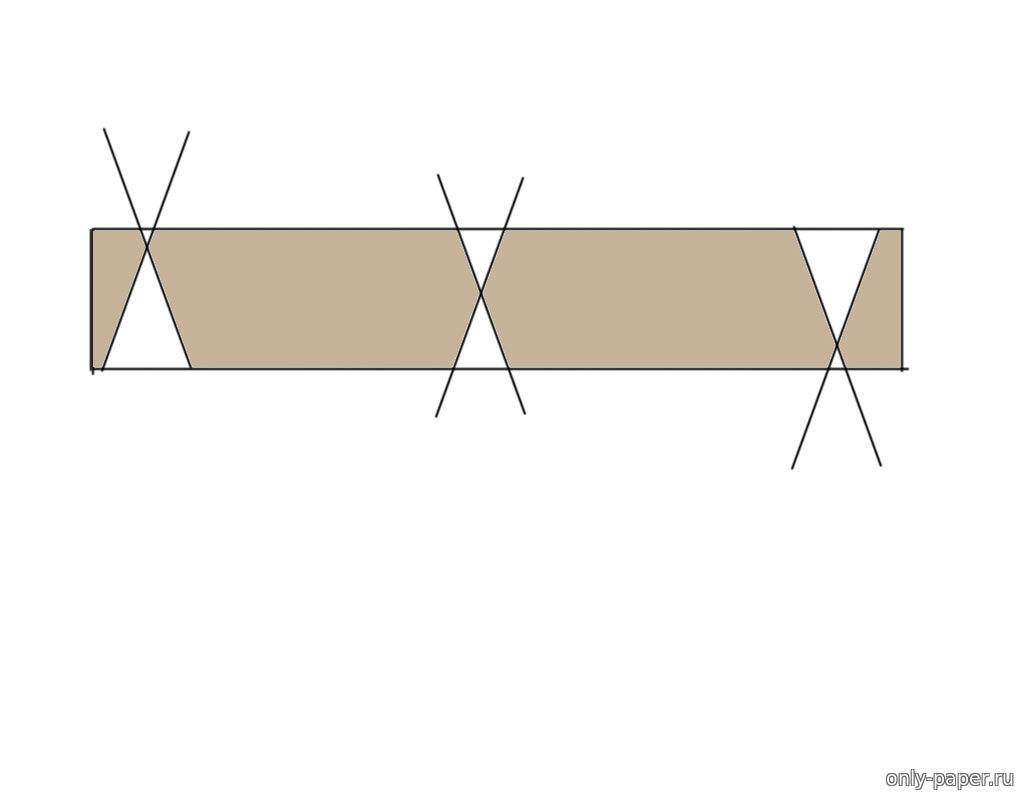

Здесь во всех трех точках прожгло, но только в центре самый тонкий и быстрый рез, поэтому и нужно отмерять центр линии. Можно обойтись и одной линией, но несколько на разных мощностях - чуть точнее.
Картонные крылья
|
| |
|
|
| vof4eg | Дата: Понедельник, 04.05.2026, 16:21 | Сообщение # 89 |
|
Группа: Мастера
Сообщений: 611
Репутация: 1073
Награды: 2
Статус: Offline
| Связался с человеком который мою лазерную голову делал, по вопросу существует ли какое-то готовое решение в виде сопла для компрессора для обдува на мой лазер. Он был очень удивлён, и сказал: "Вы первый кто интересуется соплом для лазера 2,8 Ватт и мне не понятно для чего вам это необходимо."
Так что вопрос с компрессором пока наверное отложу, а вот по поводу сотового стола что-то буду решать, плюс поиграюсь с мощностью реза.
Мои модели и не только
Обзор моего инструмента
Сообщение отредактировал vof4eg - Понедельник, 04.05.2026, 16:25 |
| |
|
|
| sahara | Дата: Понедельник, 04.05.2026, 16:37 | Сообщение # 90 |
|
Группа: Мастера
Сообщений: 1852
Репутация: 4152
Награды: 5
Статус: Offline
| Цитата vof4eg ( ) Вы первый кто интересуется соплом для лазера 2,8 Ватт и
Странный человек, этот ваш сборщик голов. А при чём тут мощность лазера? Или когда менее мощный лазер картон по другому горит? Компрессор нужен, чтобы выдувать продукты горения из реза. Чтобы рез был более тонкий и чистый. К сожалению не могу фото выложить, но просто поверьте, небо и земля с обдувом и без. Почитайте в интернете.
Порядок необходим глупцам, гений же властвует над хаосом.
|
| |
|
|
